一、vlan

1.为什么要使用vlan？（图片太丑）

　　



交换网络是平面网络结构，必须依赖广播。

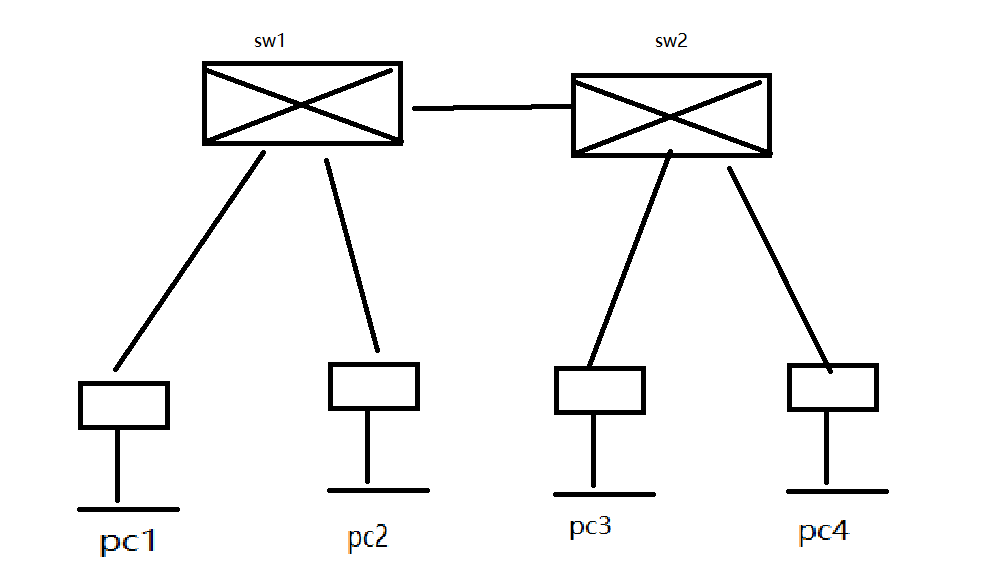

如图所示，一台交换机就是一个广播域，交换机的每一个接口都是都处于这个广播域中，两台交换机，通过网线直连，也处于同一个广播域中，这样的情况，就会导致一个问题的产生，广播域过大，在这个网络中，充斥着广播报文，非常的影响网络，不但如此，还会产生一系列安全反面的问题（arp攻击等等），还会导致网络不方便管理。

2.解决办法

（1）.使用路由器分隔多个子网：使用路由器可以非常有效的分隔广播域，但是，路由器的价格相对来说，比较昂贵，普通的企业难以承担，不仅如此，路由器的接口相比于交换机来说也非常少，所以使用路由器的这个方法，可以解决广播域过大的问题，但是，并不完美。

（2）.使用vlan技术

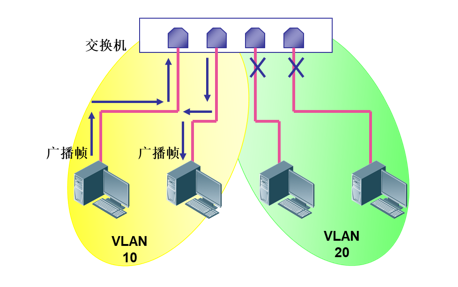

如图所示

　　位于一个或者多个局域网的设备经过配置vlan之后能够像连接到同一个信道那样进行通信，而实际上他们分布在不同的局域网段中。

　　vlan的实现主要是依靠cam表和vlan数据库

　　在正常的通信过程中，以太网交换机中是根据目的MAC地址来查MAC地址表进行数据帧的转发，MAC地址表中包含了MAC地址与端口的一个对应的关系（学习），当交换机收到一个数据帧的时候，交换机会查看该数据帧中的目的MAC地址，如果是一个单播帧，交换机会查表从对应的端口转发出去，如果是广播地址，那么交换机会从除开收到该广播帧的以外的所有端口发送出去。但是在vlan的通信过程中，交换机的接口在收到数据帧之后，会为数据帧打上一个标签（IEEE802.1Q），之后交换机还会查询这个标签是否匹配，来决定接下来的工作。那么这个标签是怎么打上去的呢？

（3.）配置方法

配置单独vlan：

 [Huawei]vlan 10

[Huawei-vlan10]

配置多个vlan（vlan2到vlan10）：

[Huawei]vlan batch 2 to 10

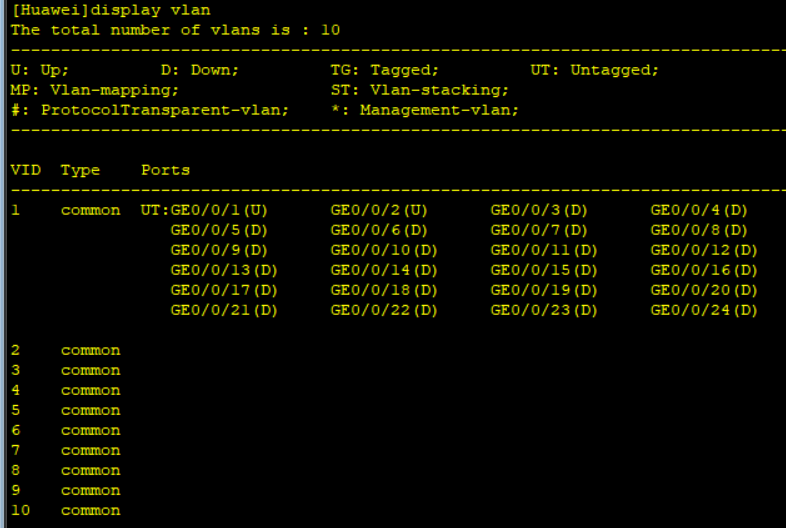

查看vlan：

[Huawei]display vlan





3.接口的链路类型（access，trunk， hybrid）

（1）.access

　　Access端口是交换机上用来连接用户主机的端口； 它只能连接接入链路，并且只能允许唯一的VLAN ID通过本端口。

Access端口收发数据帧的规则如下： 如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。 如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。 当VLAN ID与该端口的PVID相同时，接收该报文。 当VLAN ID与该端口的PVID不同时，丢弃该报文。 Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。 Access端口发往对端设备的以太网帧永远是不带标签的帧。

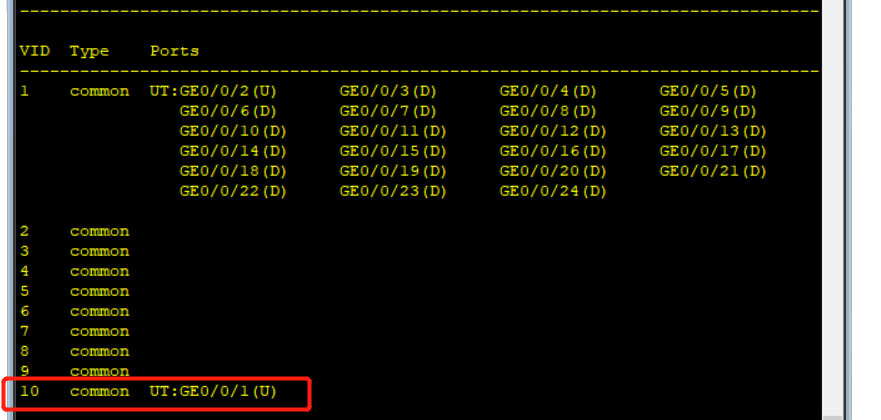

 配置步骤：

interface GigabitEthernet0/0/1
port link-type access
port default vlan 10



 （2）.trunk

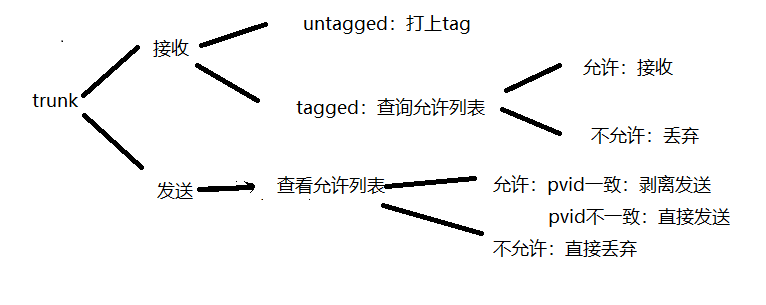

基于一个协议协议 802.1q，在交换机的接口上，link-type trunk ，在接口上来封装802.1q协议，允许带有tag 的数据帧通过。需要在接口上allow pass vlan vlan-id，一条链路 承载多个vlan ，经过trunk链路的数据，不会剥离TAG（vlan id）， 本征vlan 除外。

为什么要有trunk？

当一条链路需要承载多个vlan信息的时候，就需要trunk（access只能允许单vlan通过，如果使用access非常消耗接口）。一般用于交换机和交换机之间

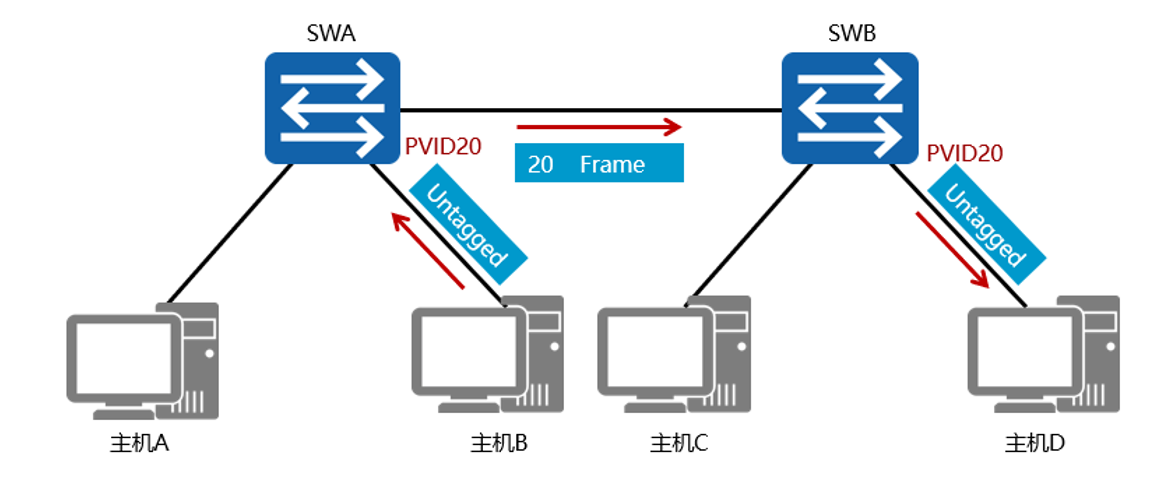

1. 主机B发送一个 不带有tag的数据帧，被交换机vlan 10 接口都到
2.由于这个接口属于vlan10 的，所以这个接口的PVID = 20
3.当这个不带tag 的数据帧经过 这个接口的时候，会被打上 pivd = 20 的tag
4.由于这个数据帧要通过trunk接口（默认的pivd = 1），数据帧的tag跟我 trunk接口的本征pvid不同，
这个时候，数据帧会携带者tag去通过
5.当这个数据帧携带着tag 来到SW2的trunk接口（pvid=1），帧携带的tag和trunk的pvid还是不一样，
这个接口让我的数据帧携带者tag通过

6.带有vlan id 10 的tag的数据帧要通过 vlan10 的access口，tag id 跟 接口的pvid是一样的，access口就会允许这个帧通过
由于是交换机往外发送的数据帧，这个时候，会剥离掉数据帧上的tag
7.一个不携带tag的数据帧被PCD收到
单向的通信过程完成了

反向以此类推









 trunk的配置：



interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20（允许列表）
