实验 7：OpenDaylight 实验——Python 中的 REST API 调用

一、实验目的

对 Python 调用 OpenDaylight 的 REST API 方法有初步了解。

二、实验任务

本实验需要用另一种方法完成上一个实验相同的功能，即通过 Python 程序调用

OpenDaylight 的北向接口下发关于硬超时的流表，实现拓扑内主机在一定时间

内的网络通断。实验拓扑如下：





三、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）生成拓扑

$ sudo mn --topo=single,3 --controller=remote,ip=127.0.0.1,port=6633 --switch-ovsk,protocols=OpenFlow13

生成拓扑的方法同之前的实验一致。

（2）编写 Python 代码和 JSON 格式的请求内容

$ nano odlnorth.py

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

#!/usr/bin/python import requests from requests.auth import HTTPBasicAuth def http_put(url,jstr):  url= url  headers = {'Content-Type':'application/json'}  resp = requests.put(url,jstr,headers=headers,auth=HTTPBasicAuth('admin', 'admin'))  return resp    if __name__ == "__main__":  url = 'http://127.0.0.1:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:1/flow-node-inventory:table/0/flow/1'  with open('hardtimeout.json') as f:  jstr = f.read()  resp = http_put(url,jstr)  print resp.content

　　

由于是下发流表，因此需要有 http 请求的具体内容，同之前的 Postman 一样，

也是以 JSON 格式来表示。

编辑 hardtimeout.json 文件：

$ nano hardtimeout.json

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

{     "flow":[         {             "id":"1",             "match":{                 "in-port":"1",                 "ethernet-match":{                     "ethernet-type":{                         "type":"0x0800"                     }                 },                 "ipv4-destination":"10.0.0.3/32"             },             "instructions":{                 "instruction":[                     {                         "order":"0",                         "apply-actions":{                             "action":[                                 {                                     "order":"0",                                     "drop-action":{}                                 }                             ]                         }                     }                 ]             },             "flow-name":"flow1",             "priority":"65535",             "hard-timeout":"10",             "cookie":"2",             "table_id":"0"         }     ] }



文件中不包含 http 请求的 url 地址

（3）运行 Python 代码，完成流表下发

$ python odlnorth.py

结果验证方法同实验 6。

提示：运行代码如果报错：ImportError: No module named requests，可尝试

如下方法。

$ sudo apt-get install python-pip //如果 pip 没装的话需要运行

$ sudo pip install requests

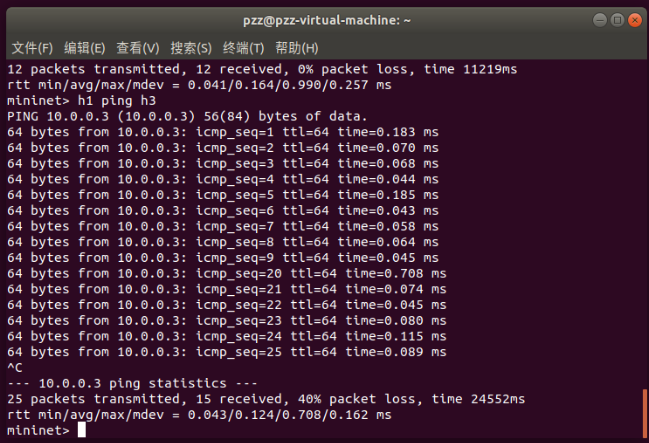

（4）实验结果







 h1 ping h3 有 10 秒时间是中断的，结果符合预期。
