一、实验目的

1. 能够理解 POX 控制器的工作原理；
2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
3. 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）










• 阅读Hub模块代码，使用 tcpdump 验证Hub模块

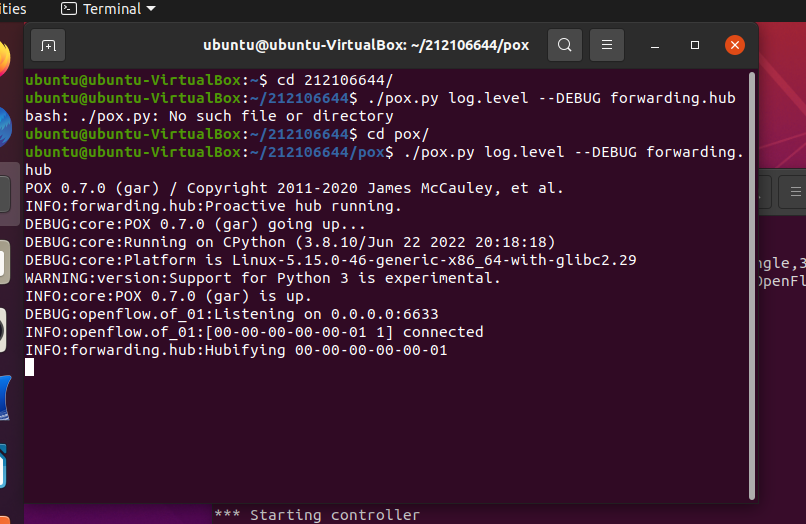

• 生成拓扑后，开启POX：./pox.py log.level--DEBUG forwarding.hub
•





• 使用命令mininet> xterm h2 h3开启主机终端

• 在h2主机终端中输入tcpdump -nn -i h2-eth0

  在h3主机终端中输入tcpdump -nn -i h3-eth0

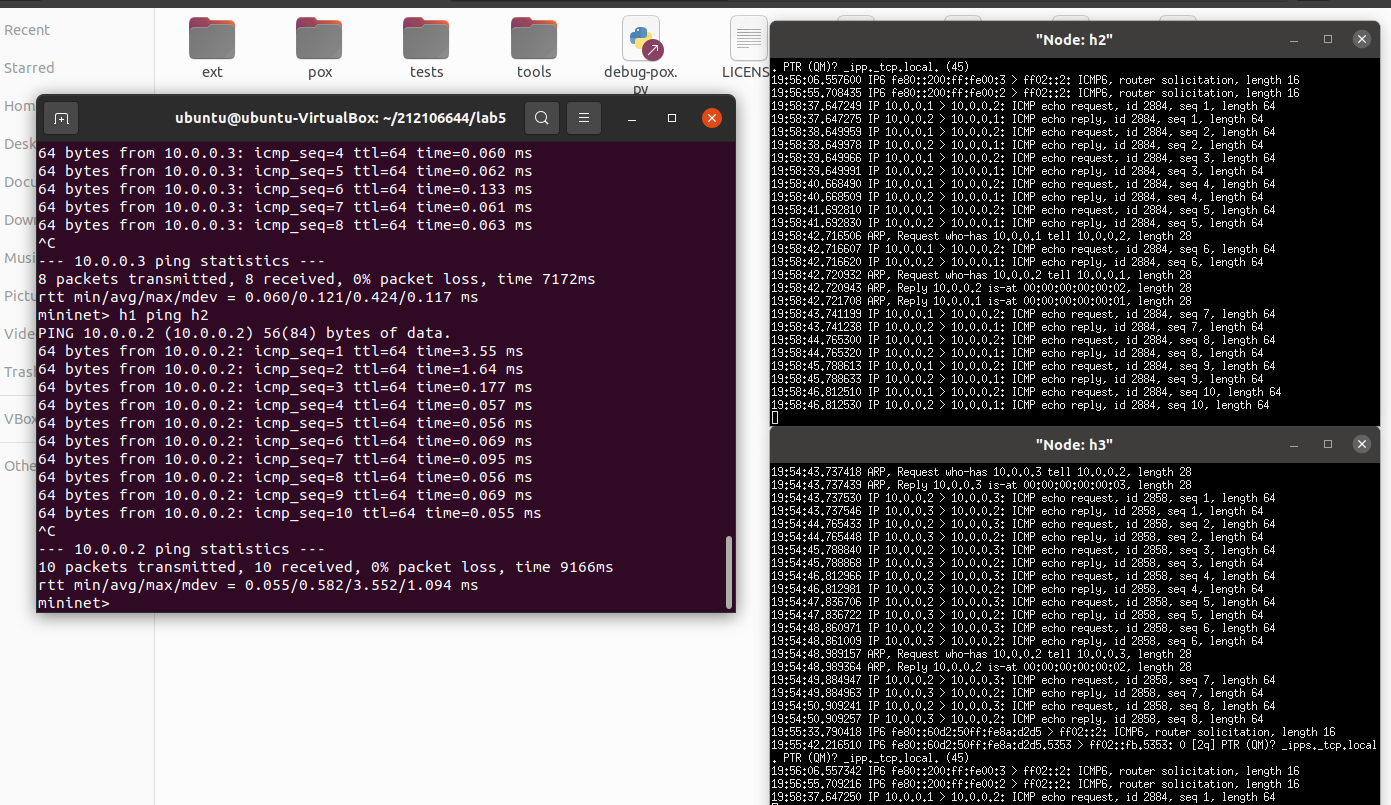

  • h1 ping h2









•






　　h1 ping h3

　

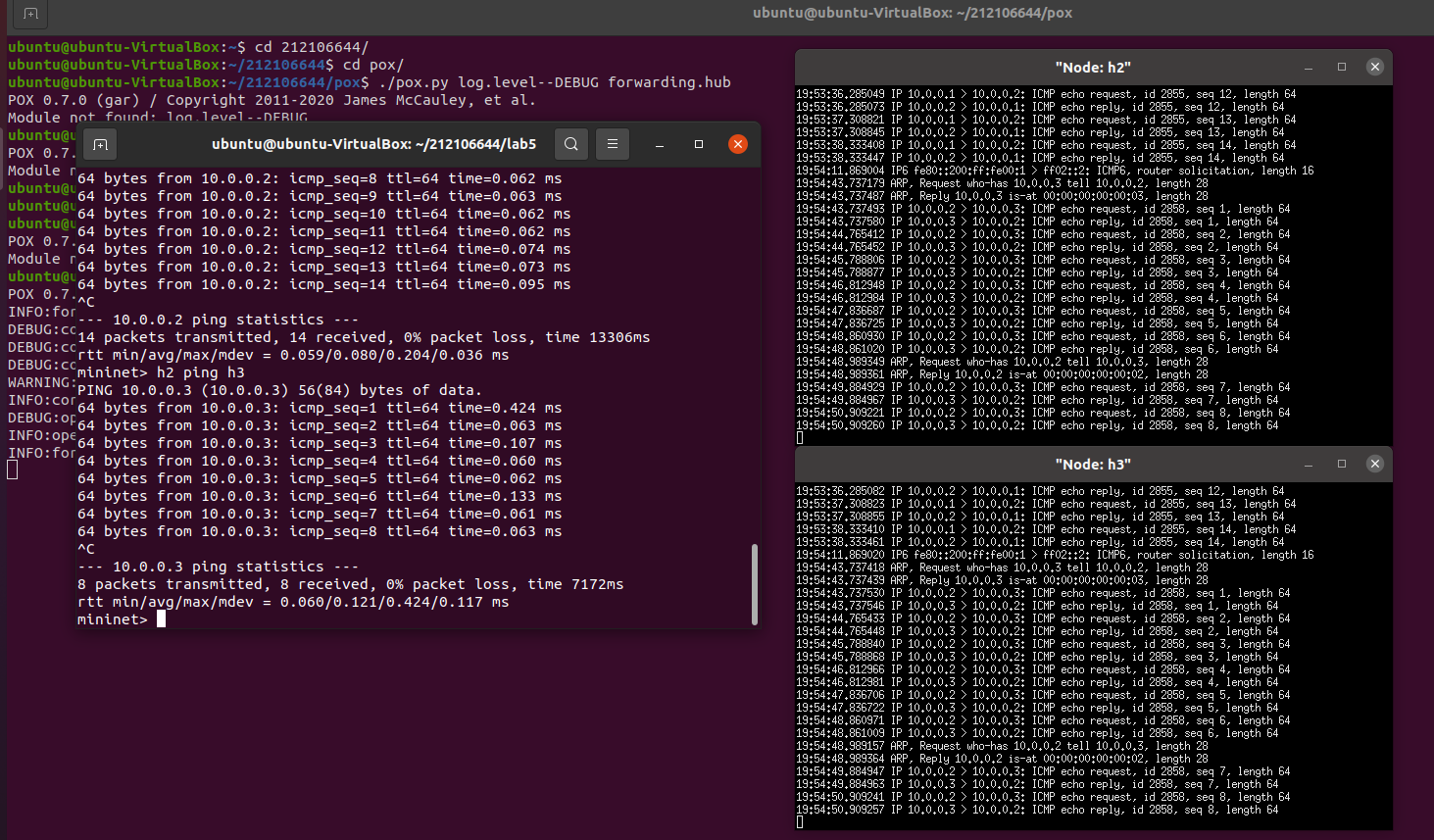

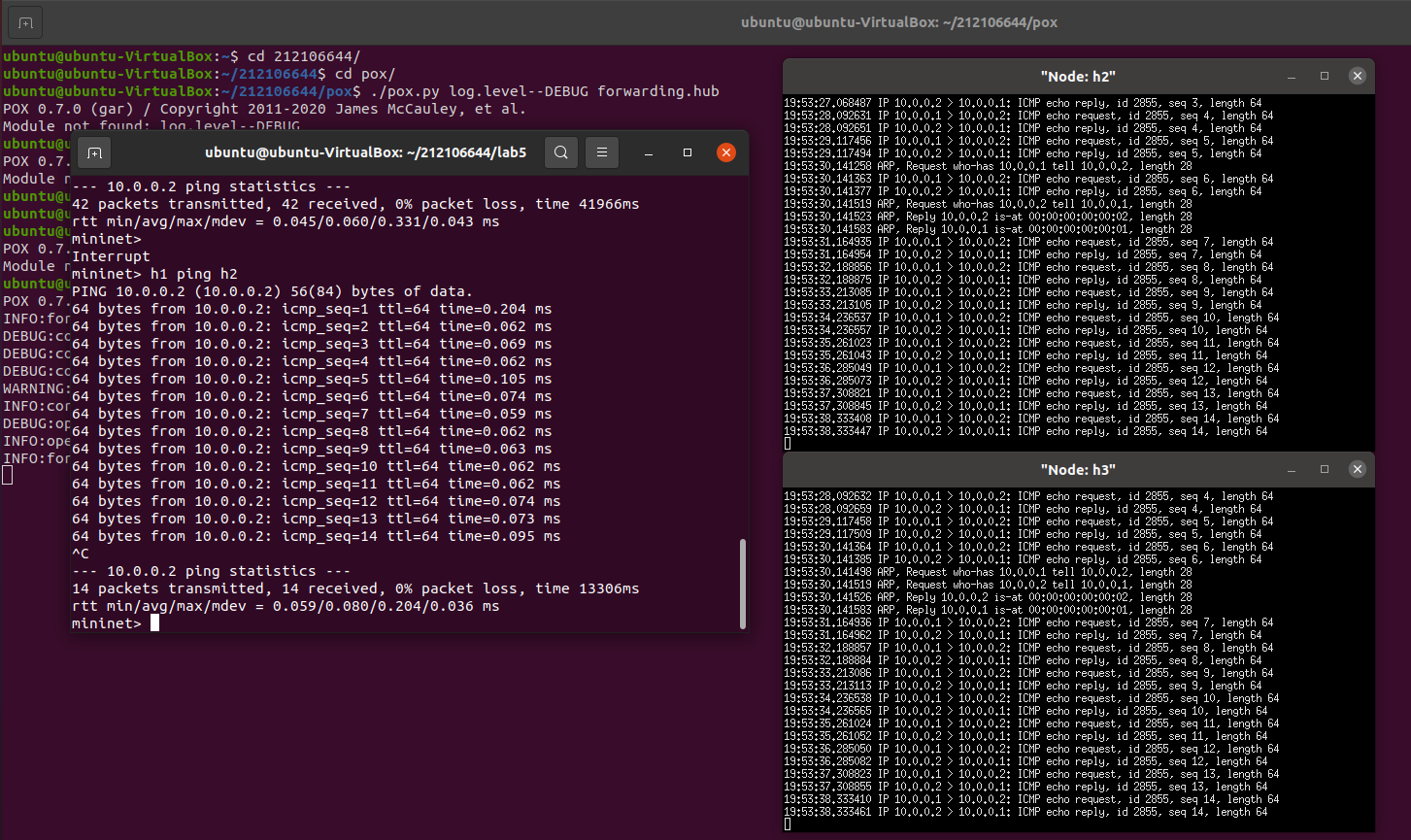

 由上图可以看出无论是h1 ping h2还是h1 ping h3，h2和h3都能同时接收到数据包。结果验证Hub模块的作用：Hub模块采用洪泛转发,每个交换机上都安装泛洪通配符规则，将数据包广播转发，此时交换机等效于集线器。所以在ping某个主机时，会在另一台主机上接收到。

1. 阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。
2. 生成拓扑后，开启POX：./pox.py log.level--DEBUG forwarding.l2_learning

      　　h1 ping h2













h2收到数据包，h3没有收到数据包

 h1

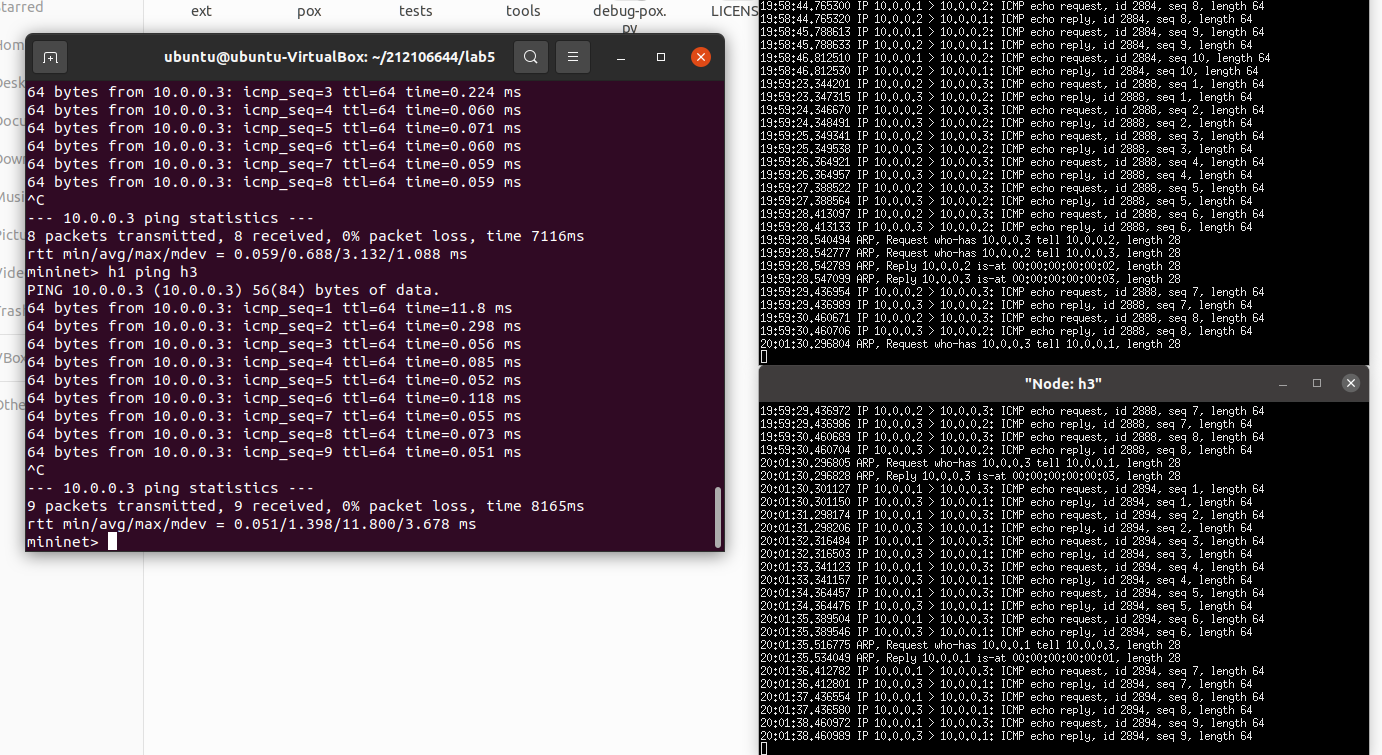

ping h3





 h3收到数据包，h2没有收到数据包

l2_learning的程序流程图：



（二）进阶要求



1. 重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

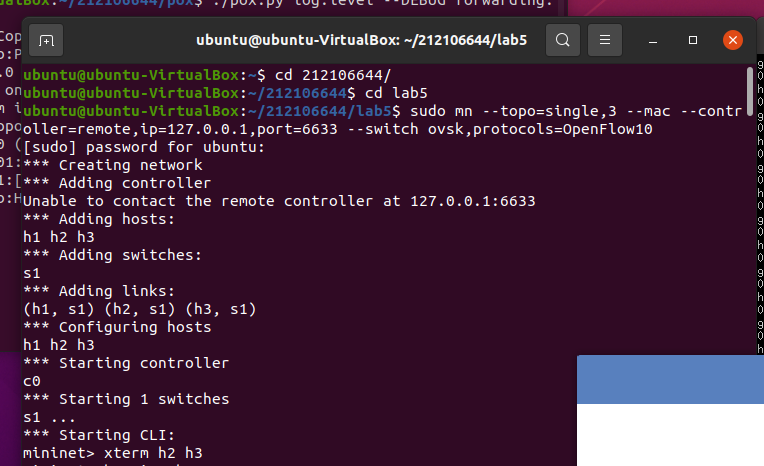

生成拓扑

sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

SendPoxHardTimeOut

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
def __init__(self):
core.openflow.addListeners(self)
def _handle_ConnectionUp(self, event):


msg = of.ofp_flow_mod()
msg.priority = 3
msg.match.in_port = 1
msg.hard_timeout = 10 #硬超时10秒
event.connection.send(msg)

msg = of.ofp_flow_mod()
msg.priority = 1
msg.match.in_port = 1
msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
event.connection.send(msg)

msg = of.ofp_flow_mod()
msg.priority = 3
msg.match.in_port = 3
msg.hard_timeout = 10
event.connection.send(msg)

msg = of.ofp_flow_mod()
msg.priority = 1
msg.match.in_port = 3
msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
event.connection.send(msg)

def launch():
core.registerNew(SendPoxHardTimeOut)

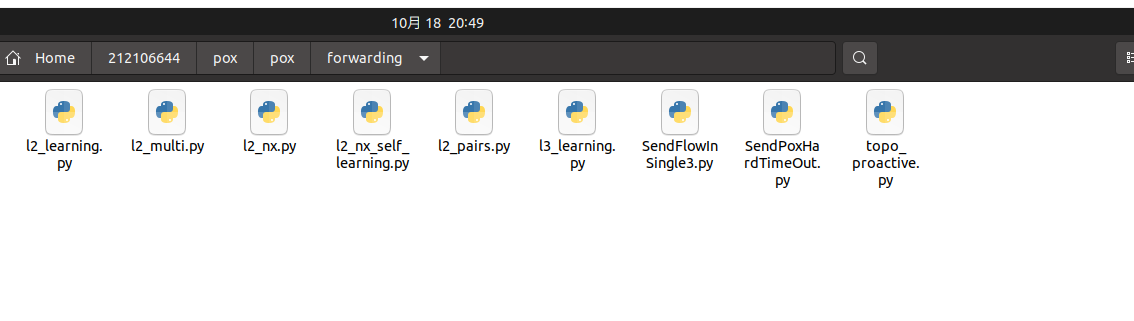

将py代码文件命名为 SendPoxHardTimeOut.py,并保存forwarding目录下

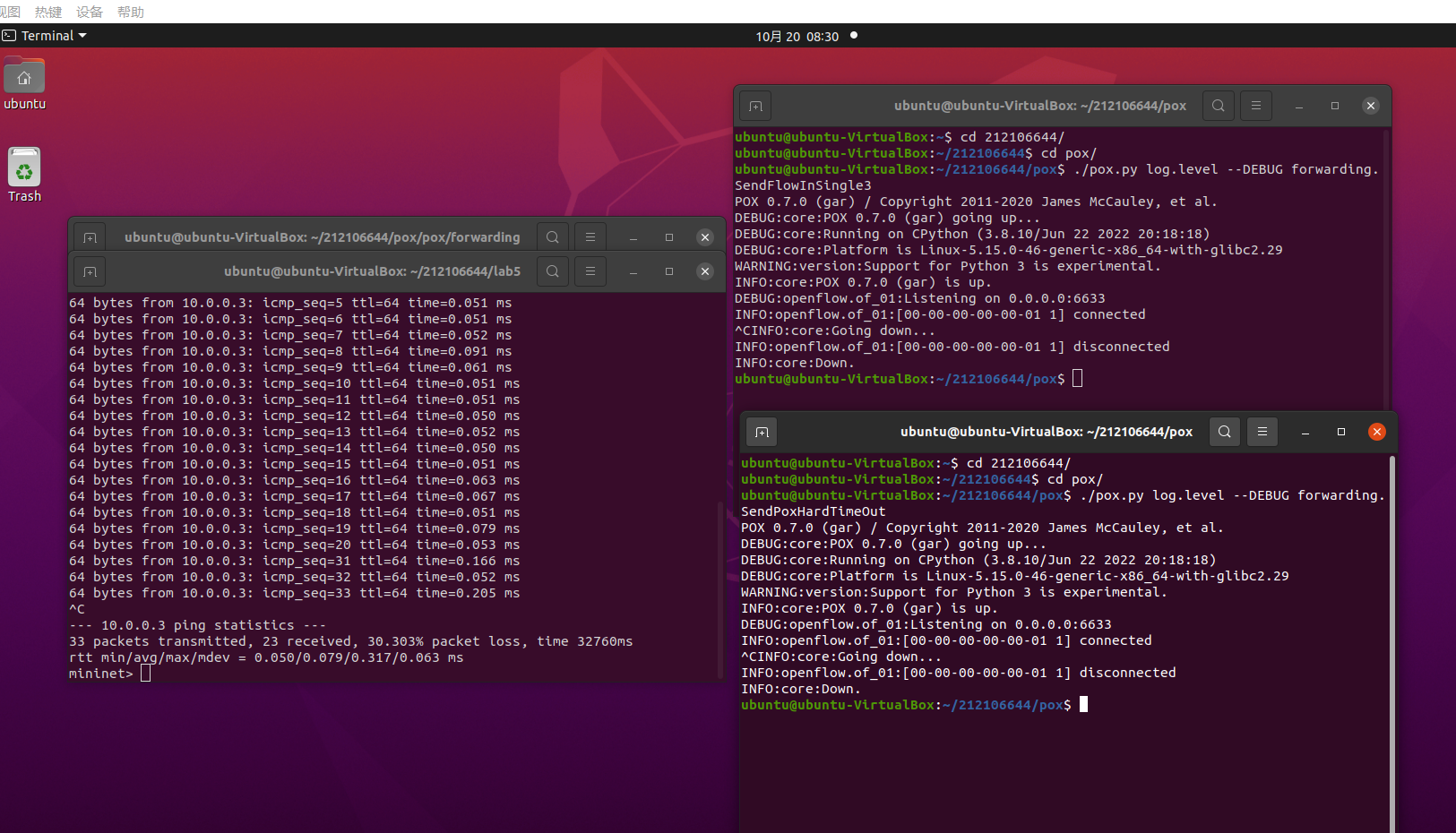

 先SendFlowInSingle3再运行SendPoxHardTimeOut再运行SendFlowInSingle3，即先连接再断开再回恢复









 实验总结

.本次实验难度比之前大，而且第一次使用POX，不知道其功能和作用，学习起来比较较有难度，本次实验接触和学习了POX控制器，初步了解了其中的一些基础操作和阅读理解了其中一些模块的代码，并成功总结出流程图。

编写py文件是需要注意空白距离。
