一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求
1.搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

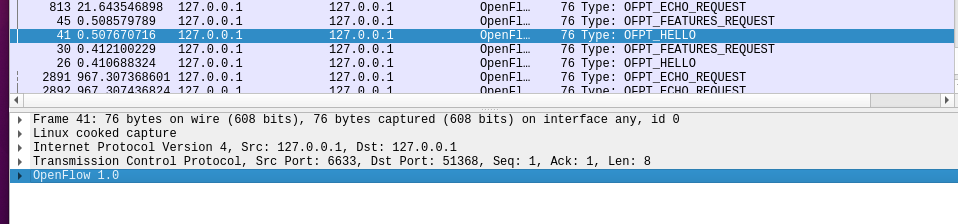

①HELLO
控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机51368端口

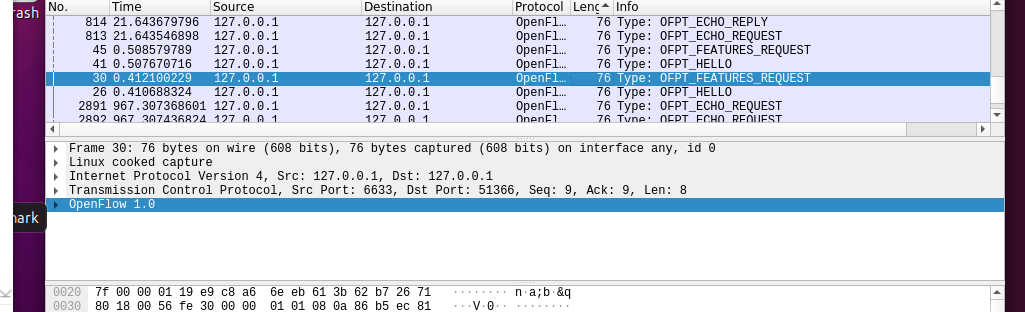

②Features Request
控制器6633端口（我需要你的特征信息） ---> 交换机53166端口

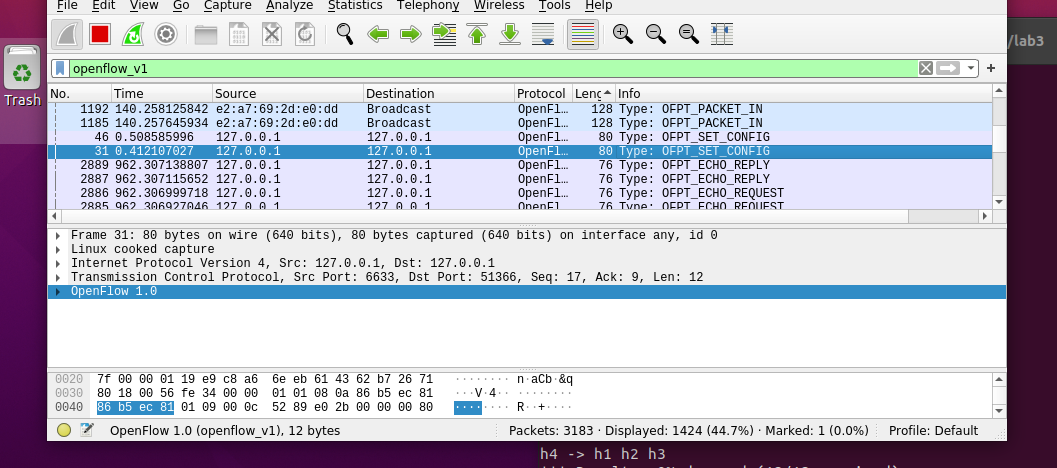

③Set Conig
控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） --->
交换机51366端口

















④Port_Status

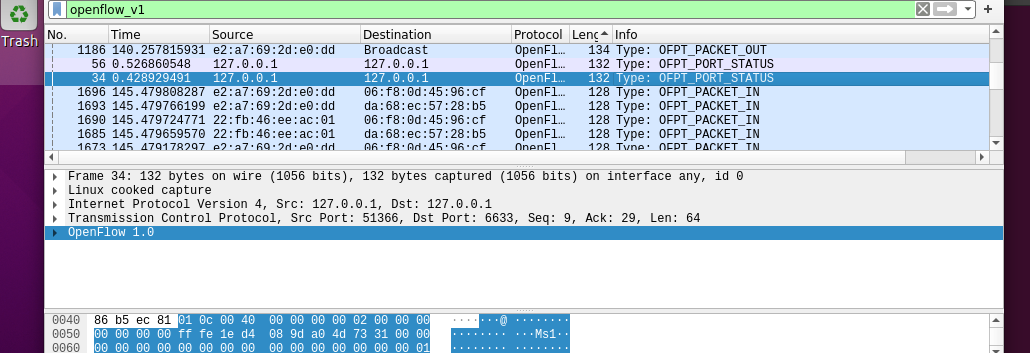

当交换机端口发生变化时，告知控制器相应的端口状态。

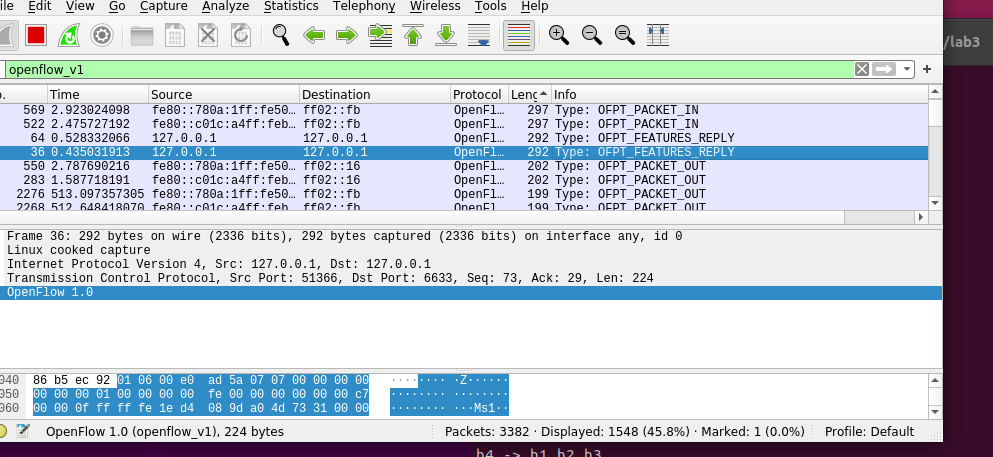

⑤Features Reply
交换机51366端口（这是我的特征信息，请查收） ---> 控制器6633端口

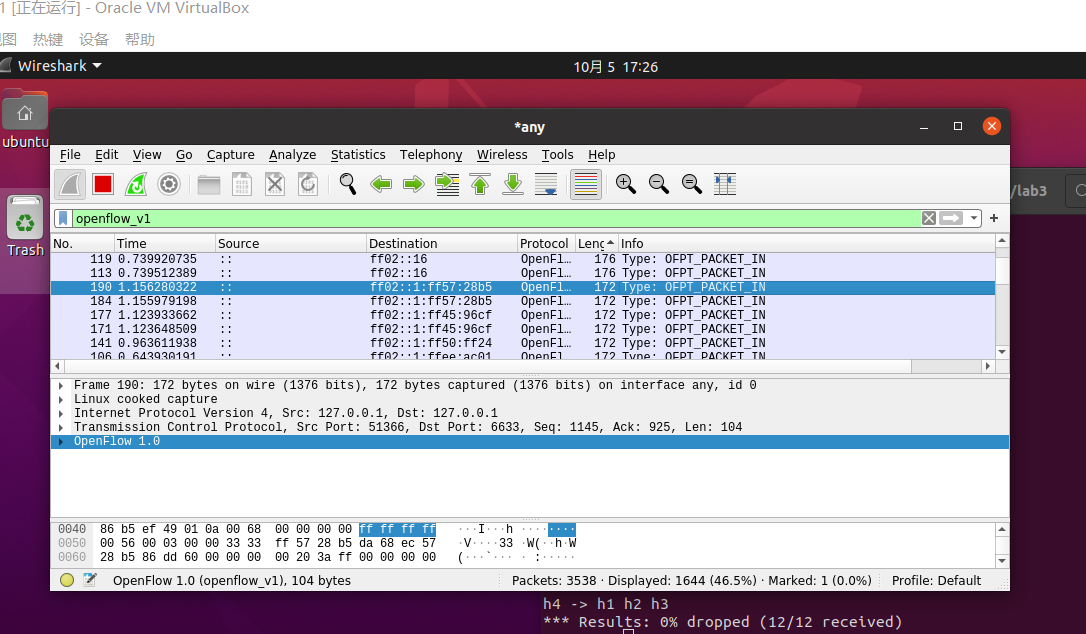

⑥Packet_in
交换机51366端口（有数据包进来，请指示）--- 控制器6633端口

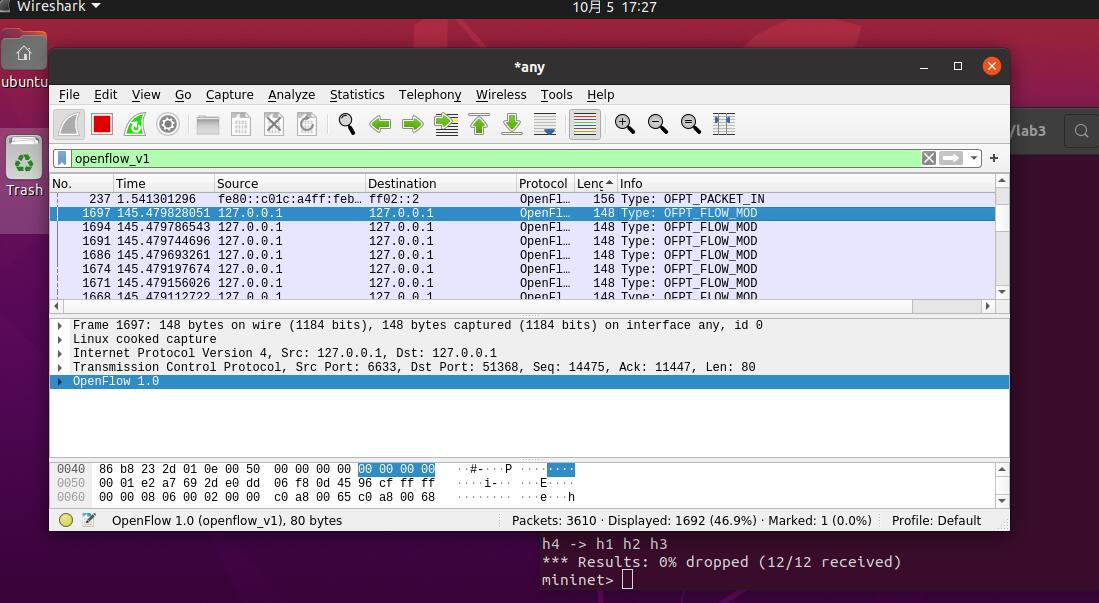

⑦Flow_mod
分析抓取的flow_mod数据包，控制器通过6633端口向交换机51366端口、交换机51368端口
下发流表项，指导数据的转发处理

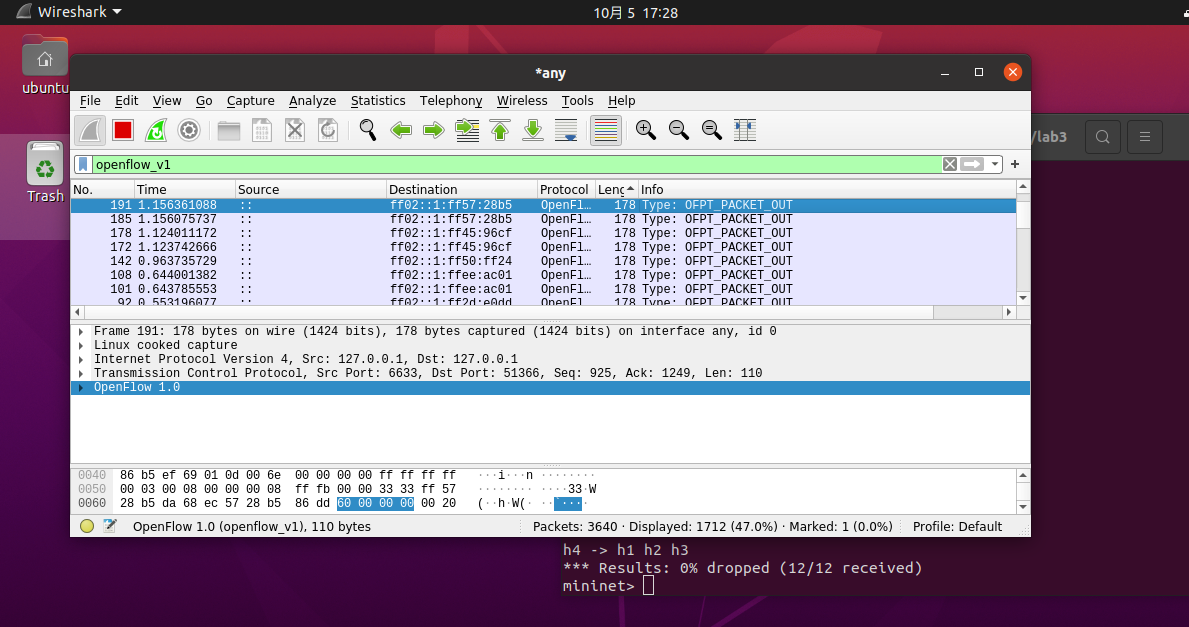

⑧Packet_out
控制器6633端口（请按照我给你的action进行处理） ---> 交换机51366端口





⑨交互图或流程图

3.回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？
交换机与控制器建立通信时是使用TCP协议

（三）个人总结

使用命令sudo wireshark开启。

启动wireshark，再执行python文件，然后执行pingall命令，才能捕获到HELLO数据包。
