实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

• 1) 使用Mininet可视化工具，生成下图所示的拓扑，并保存。

• 2）使用Mininet的命令行生成如下拓扑：

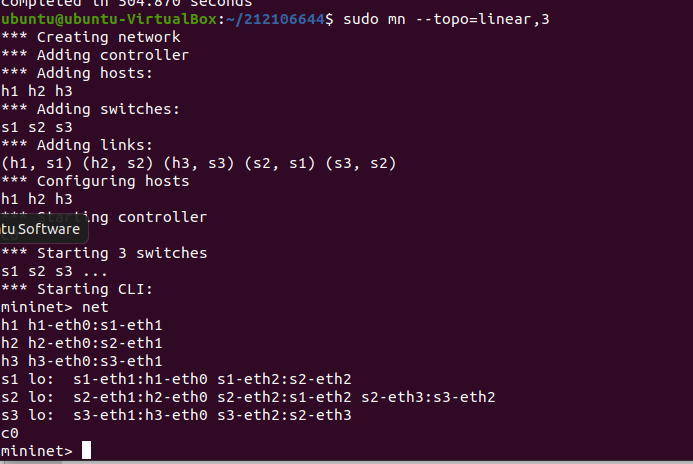

  a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

•

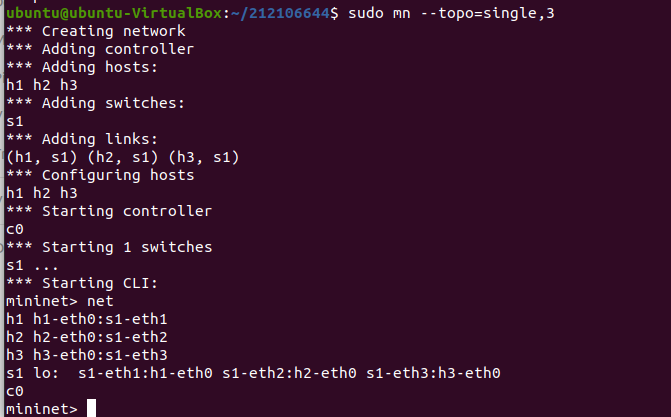

  b) 3台主机，每个主机都连接到同1台交换机上。

•

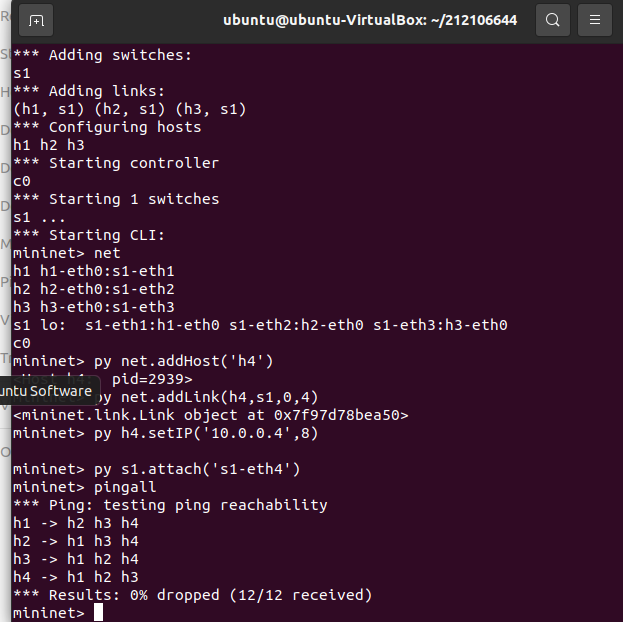

   3）在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，然后测试新拓扑的连通性。

•

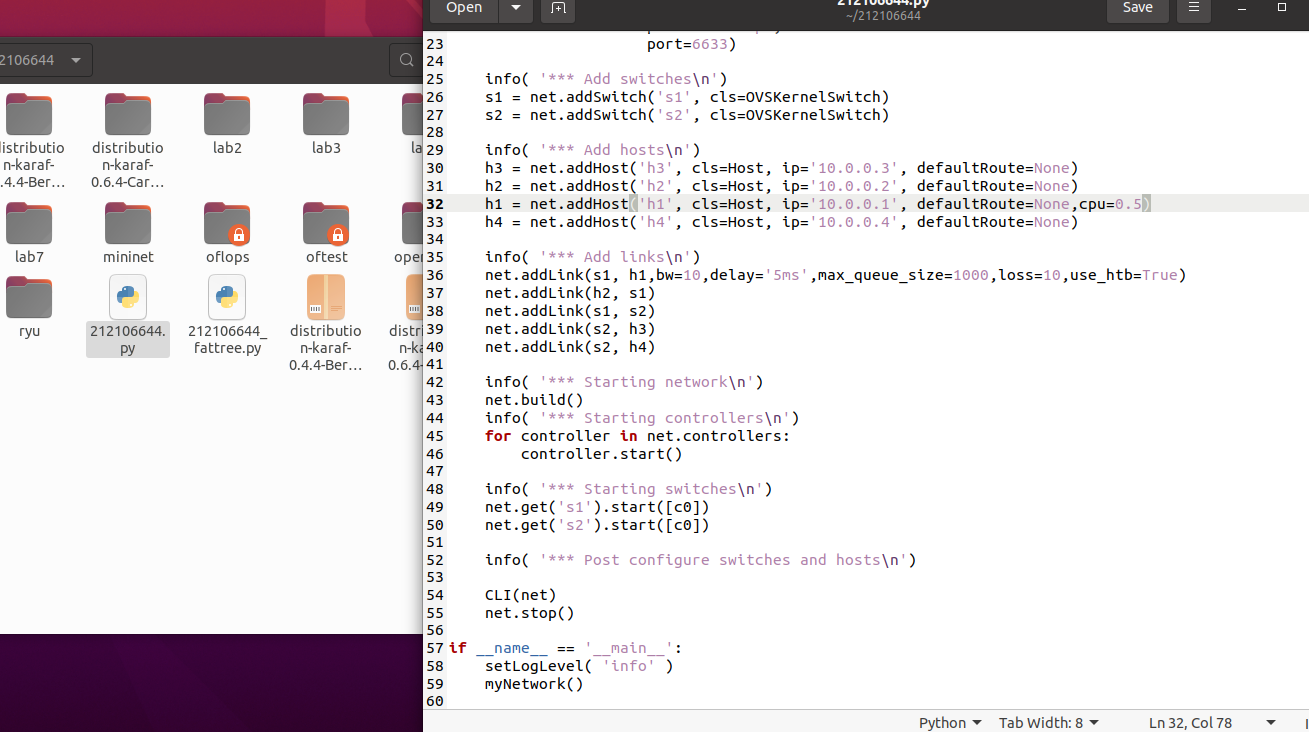

• 4）编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
  a) h1的cpu最高不超过50%；
  b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

•












• 四、实验报告

• 这是第一次的SDN实验，是自己之前从未接触过的实验类型。从一开始安装虚拟机的时候就遇见了各种各样的困难，但是都通过了各种办法解决。
