ORB-SLAM3输出文件参数详细分析及可视化（附代码）

ORB-SLAM3轨迹文件参数详细分析

ORB-SLAM3生成的这两个txt文件,包含不同级别的相机轨迹数据，采用标准TUM格式存储位姿信息。

f_dataset*. txt文件分析

该文件记录了ORB-SLAM3算法估计的完整帧轨迹，包含每一帧的位姿信息。

参数含义详解

每行数据包含8个参数，格式为：

timestamp tx ty tz qx qy qz qw

timestamp: 时间戳（秒），表示相机捕获该帧的精确时刻
tx, ty, tz: 相机在世界坐标系中的三维位置（米），分别对应X、Y、Z轴坐标[^11]
qx, qy, qz, qw: 相机姿态的四元数表示，描述相机在三维空间中的旋转状态

数据特征分析

前三列文件输出
1747986922709143552.000000 0.000123312 0.007905584 0.001408734 -0.000884045 0.000864824 -0.000187379 0.999999225
1747986922736792064.000000 0.000319067 0.007963145 0.000971440 -0.001007253 0.000836011 0.000407316 0.999999046
1747986922764626176.000000 0.001139444 0.006078459 0.000753281 -0.001637358 0.000302334 0.001553570 0.999997437
1747986922792464128.000000 0.000508807 0.008488487 0.001213031 -0.001097648 0.000824686 0.000721539 0.999998808

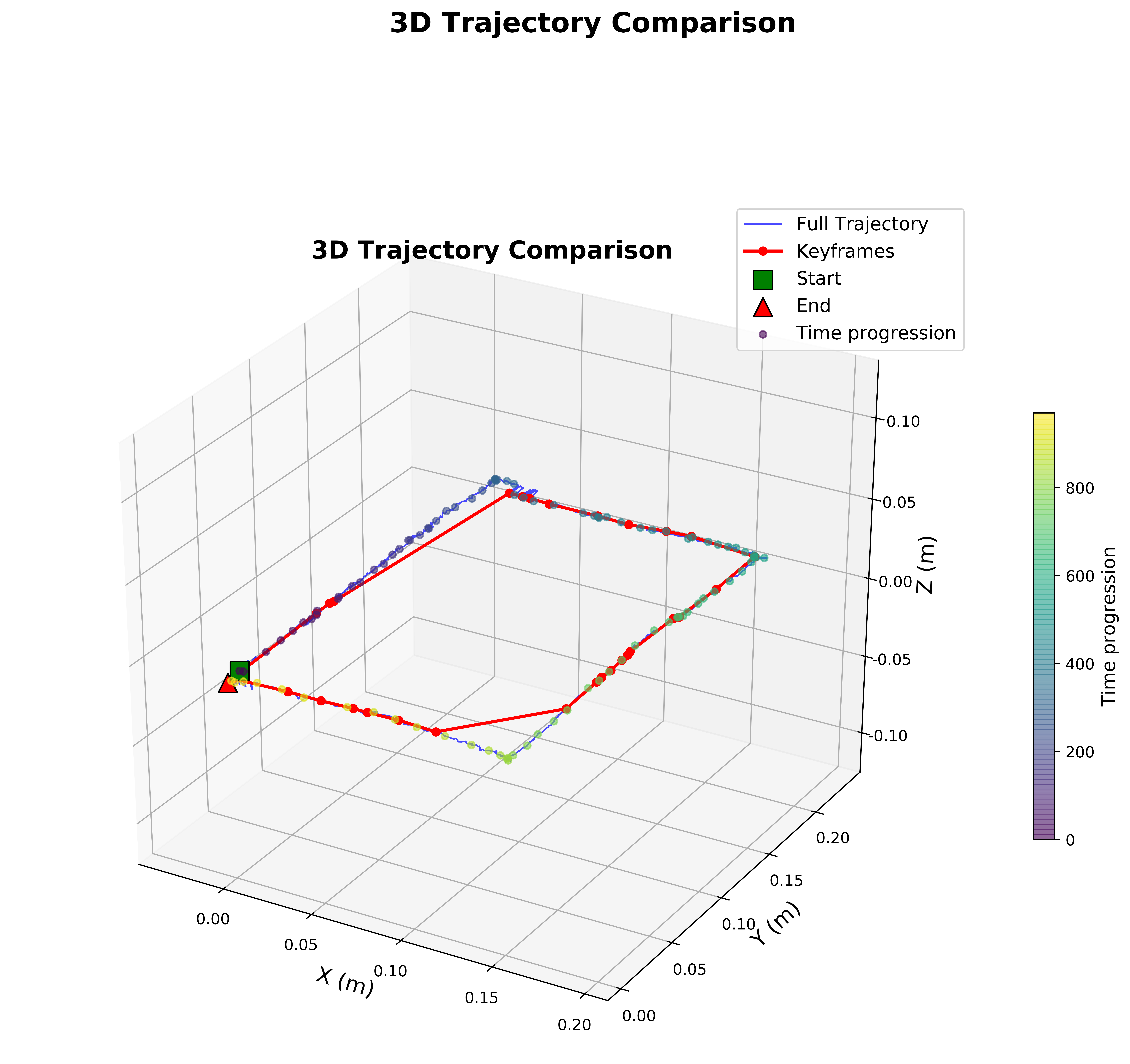

从数据变化趋势看，相机在（我的轨迹最后差一点点闭环，在最初点的后方，所以是负数）
- X轴方向移动范围较大（从0.16到-0.0008 ），
- Y轴方向移动幅度最大（从0.23到-0.0012），
- Z轴变化相对较小（我是在地面移动，所以 Z 轴基本没动）。
- 四元数w分量始终接近1，表明相机旋转幅度适中，整体运动较为平稳。

kf_dataset*. txt文件分析

该文件记录关键帧轨迹，仅包含被ORB-SLAM3选为关键帧的位姿数据。数据量远小于完整帧轨迹，时间间隔不规律，反映了关键帧选择的自适应特性。
关键帧选择基于多种因素，包括视觉信息变化程度、相机运动幅度、地图点观测数量等[^9]。从时间戳分析，关键帧间隔从几秒到几十秒不等，体现了算法的智能化选择策略。
关键帧位姿经过ORB-SLAM3的闭环检测和图优化处理，精度通常高于普通帧[^3]。这些数据为后续的地图重建、路径规划等应用提供了可靠基础。
