《Android安全攻防权威指南》阅读学习

2 Android的安全设计与架构

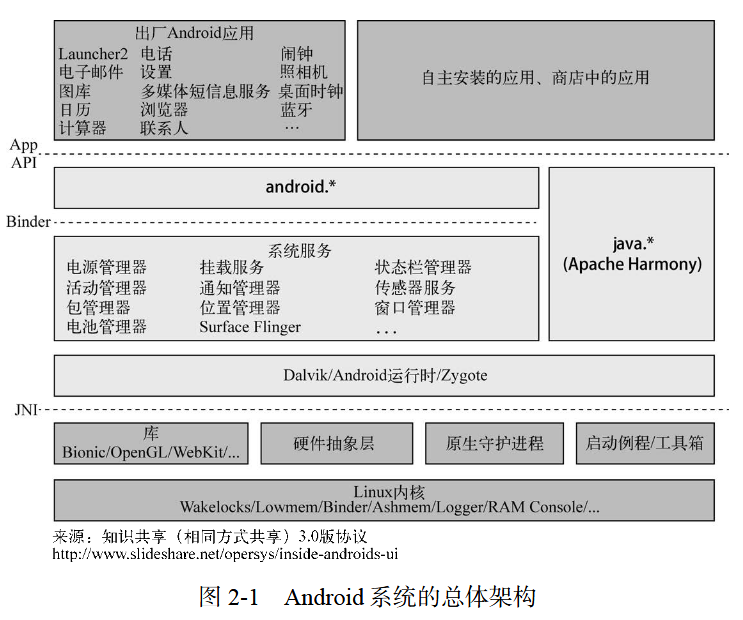

Android 的总体架构由 5 个主要层次上的组件构成，这 5 层是:

Android 应用层
- 允许开发者无须修改底层代码就对设备的功能进行扩展和提升
Android 框架层
- 为开发者提供了用来访问 Android 设备各种必需设备的 API
- 充当应用层与 Dalvik 虚拟机层之间的“粘合剂”
Dalvik 虚拟机层
- 为底层操作系统提供一个高效的抽象层
用户空间原生代码层
- 包括系统服务(如 vold 和 DBus)、网络服务(如 dhcpd 和 wpa_supplicant)和程序库(如 bionic libc、WebKit 和 OpenSSL)
Linux 内核层

API 中包含各种构件(building block)以允许开发者执行通用任务，比如管理 UI 元素、访问共享数据存储，以及在应用组件间传递信息等

2.2 理解安全边界和安全策略执行

安全边界，是系统中分隔不同信任级别的特殊区域
一个最直接的例子就是内核空间与用户空间之间的边界

内核空间中的代码可以对硬件操作并访问所有的虚拟和物理内存，
而用户空间中的代码则无法访问所有内存

Android 的双权限模型

Linux 内核层权限模型
- 基于 用户/用户组 控制文件系统和资源访问（继承自 Linux）。
- 实现 Android 沙箱，隔离应用进程。
Android 运行时权限模型
- 由 Dalvik/ART 虚拟机 和框架实现，安装时向用户声明。
- 通过权限限制应用能力（如摄像头、位置访问）。
- 映射关系：部分权限直接关联底层 Linux 用户组或权能（如 NET_ADMIN 对应 net_raw 组）。

2.2.1 Android 沙箱

Android 基于 Linux 的 进程隔离 和 最小权限原则 构建沙箱，核心机制包括：

Linux 进程隔离
- 每个进程运行在独立的用户环境，无法直接访问其他进程内存或发送信号。
唯一用户标识（UID）
- 大多数应用进程分配唯一 UID，实现权限隔离。
文件系统权限控制
- 严格限制文件访问权限（基于 Linux 的 UID/GID 模型）。

Android 特有实现

Android 沙箱通过 UID 隔离 和 文件权限控制 实现进程级安全，结合 AID 机制适配移动端需求，确保应用间资源隔离与系统稳定性。

AID（Android ID）：

沿用了 Linux 的 UID/GID（用户组ID）权限模型
没有使用传统 Linux passwd/group 文件，而是定义了从名称到独特标识符 Android ID (AID) 的映射表
映射表中包含了一些与特权用户及系统关键用户（如 system用户/用户组) 对应的静态保留条目
保留特定 AID 范围用于系统服务（如 AID_SYSTEM=1000）和隔离进程（如 Chrome 沙箱）。

示例（简化 AID 定义）：

#define AID_ROOT     0   // 传统的unix根用户
#define AID_SYSTEM   1000 // 系统服务器
#define AID_APP      10000 // 第一个应用用户

2.2.2 Android 权限模型

Android 权限分为三类，相互关联且可能映射到底层系统权能：

API 权限：API权限用于控制访问高层次的功能，如控制访问=应用访问敏感功能=（如摄像头、位置）。
1. 一个使用API权限的常见例子是READ_PHONE_STATE---->允许“对手机状态的只读访问，应用若申请该权限，随后就会授予该权限，从而可以调用关于查询手机信息的多种方法
2. 由于一些API权限与内核级的安全实施机制相对应，例如，被授予INTERNET权限，意味着申请权限应用的UID将会被添加到 inet用户组（GID 3003）的成员中
文件系统权限：基于 Linux 用户/组控制文件访问。
1. 应用的唯一 UID 和 GID 都只能访问文件系统上相应的数据存储路径
2. 相应地，由这些应用创建的文件也会拥有相应的权限设置
3. 特定的辅助用户组 GID 用于访问共享资源，如 SD卡或其他外部存储器
IPC 权限：限制跨应用或跨进程的组件访问（如禁止外部应用启动私有 Service）。
1. 用于控制应用组件（如 Activity、Service）及系统级 IPC 的交互安全
2. 与 API 权限的重叠：部分 API 权限（如 INTERNET）可能隐含 IPC 权限需求

权限管理机制

声明：权限在 AndroidManifest.xml 中定义（如 <uses-permission>）。
存储：安装时由 PackageManager 提取权限，记录到 /data/system/packages.xml。
应用：进程启动时根据 packages.xml 设置 UID/GID，授予对应权限。

示例（packages.xml 中的 Chrome 权限配置）：

<package name="com.android.chrome" uid="10086">
    <uses-permission name="android.permission.INTERNET"/>
    <uses-permission name="android.permission.ACCESS_NETWORK_STATE"/>
</package>

2.3 深入理解各个层次

2.3.1 Android 应用层

Android 应用层通过 签名机制 和 组件化设计 实现安全隔离，预装应用与用户应用权限差异显著，四大组件的 IPC 端点是安全分析的关键切入点。

应用分类

预装应用
- 路径：/system/app
- 来源：谷歌/OEM/运营商（如日历、浏览器）
- 特点：可能拥有高权限（如 system 用户权限）
用户安装应用
- 路径：/data/app
- 来源：应用市场或手动安装（adb install）
- 签名：开发者私钥签名，防止篡改

密钥与签名

平台密钥：签署预装应用，赋予 system 权限。
开发者密钥：签署第三方应用，确保更新合法性。

主要的应用组件

AndroidManifest.xml

基础信息
- 包名（如 com.example.app）、版本号
- 应用图标、安装位置等配置
组件声明
- Activity、Service、BroadcastReceiver、ContentProvider
权限管理
- 声明所需权限（如 <uses-permission>）
- 定义自定义权限（如 <permission>）
共享 UID 机制
- 相同签名的应用可通过 sharedUserId 共享 UID，实现数据互通
构建处理
- 开发工具（如 Android Studio）生成明文 XML，编译时转为二进制格式

IPC通信端点

Intent

Intent 是 Android 组件通信的枢纽，需结合权限与 IntentFilter 设计安全的交互逻辑。

本质
- 消息对象，用于组件间通信（跨应用/进程），类似轻量级 IPC/RPC。
关键属性
- 动作（Action）：如 ACTION_VIEW、ACTION_SEND。
- 目标组件（可选）：显式指定（包名+类名）或隐式匹配（通过 IntentFilter）。
- 附加数据：键值对形式传递参数（如链接、文本内容）。
权限控制
- 发送/接收方可声明权限（如 <activity android:permission="com.example.PRIVATE_ACCESS">）。
- 系统作为参考监视器，在传递时校验权限。
隐式 Intent 匹配
- 通过 IntentFilter 声明组件能力（如处理 http:// 链接）。
- 示例：

<activity android:name=".InstallWidgetActivity"
 android:permission="com.wiley.permission.INSTALL_WIDGET">
 <intent-filter>
	 <action android:name="android.intent.action.INSTALL_WIDGET" />
 </intent-filter>
</activity>

Activity

本质
- 用户界面（UI）组件，继承自 Activity 基类，包含窗口和交互元素。
- 由 ActivityManagerService 统一管理生命周期和调用逻辑。
关键配置（Manifest 声明）
- launchMode：控制实例化行为（如 singleTask 保证全局唯一实例）。
- 其他属性：屏幕方向、主题等 UI 相关配置。
安全实践
- 显式设置 exported 属性（避免未授权外部调用）。
- 敏感 Activity 应添加权限限制（如 android:permission）。

BroadcastReceiver

BroadcastReceiver 通过权限和注册机制实现安全的广播通信，静态注册适用于持久监听，动态注册提供灵活性但需管理生命周期。

功能
- 接收系统或应用广播（如短信、电量变化），作为 IPC 端点。

注册方式

静态注册：在 AndroidManifest.xml 声明，长期监听（如开机启动）。

<receiver android:name=".SmsReceiver"
    android:permission="android.permission.BROADCAST_SMS">
    <intent-filter>
        <action android:name="android.provider.Telephony.SMS_RECEIVED" />
    </intent-filter>
</receiver>

动态注册：代码中通过 registerReceiver() 临时监听（需注意生命周期）。

权限控制
- 发送方限制：通过 sendBroadcast(Intent, String) 指定接收方所需权限。
- 接收方限制：在 BroadcastReceiver 声明中设置 android:permission。

Service

Service 是后台任务和 IPC 的核心组件，通过 Intent 或 Binder 提供功能，需注意生命周期和权限控制以保障安全。

功能
- 后台执行任务（无UI），如播放音乐、下载文件。
- 支持跨进程通信（IPC），通过 Intent 或 Binder 交互。

声明方式（Manifest）

<service
    android:name=".MyService"
    android:exported="false">
    <intent-filter>
        <action android:name="com.example.START_SERVICE" />
    </intent-filter>
</service>

exported：控制是否允许外部应用访问（默认值依赖 IntentFilter 存在性）。

启动方式
- startService()：启动后独立运行（需手动停止）。
- bindService()：绑定后通过 Binder IPC 交互（生命周期与调用方绑定）。

Content Provider

Content Provider 是 Android 数据共享的安全网关，通过权限和 URI 机制控制访问，需结合加密与最小权限原则设计。

功能
- 结构化数据共享接口（如联系人、媒体文件），基于 SQLite 或文件系统。

权限控制

<provider
    android:name=".MyProvider"
    android:authorities="com.example.data"
    android:readPermission="com.example.READ_DATA"
    android:writePermission="com.example.WRITE_DATA" />

读写分离：通过 readPermission/writePermission 精细化授权。
URI 格式：content://[authority]/[path]（如 content://com.example.data/contacts）。

2.3.2 Android 框架层

Android 框架层通过系统服务封装核心功能，为应用提供标准化接口，其安全设计基于 权限控制 和 进程隔离，确保资源访问受控。

定位与作用
- 纽带角色：连接应用层与运行时（Dalvik/ART），提供通用功能支持。
- 核心组成：
  - 基础类库：android.*（如 android.content）、java.*、javax.*。
  - 第三方库：Apache HTTP 客户端、SAX 解析器等。
关键系统服务（由 system_server 管理）

服务名称	核心功能
Activity管理器	管理应用生命周期、`Intent` 解析与跳转（如启动 `Activity`）。
视图系统	控制 UI 渲染与交互（如布局、控件事件）。
程序包管理器	处理应用安装、卸载及权限管理（读取 `AndroidManifest.xml`）。
电话管理器	提供通话状态、网络信号等蜂窝网络功能接口。
资源管理器	加载非代码资源（如图片、字符串、布局文件）。
位置管理器	集成 GPS/Wi-Fi/基站定位，提供经纬度数据。
通知管理器	管理状态栏通知（声音、震动、LED 提示等）。

安全关联
- 权限依赖：如位置管理器需 ACCESS_FINE_LOCATION 权限。
- 进程隔离：服务运行于 system_server，通过 Binder IPC 与应用交互。

DalvikVM 与 Zygote 机制

DalvikVM 通过寄存器架构和 DEX 优化提升性能
Zygote 通过预加载和 ==fork() ==加速应用启动
二者共同构成 Android 运行时基础，但共享机制可能引入安全风险。

DalvikVM

与 Java 的区别
- 基于寄存器架构（非栈式），专为嵌入式设备优化（内存/CPU 受限）。
- 开发流程：
```
Java语法 → .class文件 → Dalvik字节码 → 合并为DEX → 解释执行
```
- DEX 优化：首次运行时生成 ODEX 文件（设备/版本依赖，不可移植）。
执行机制
- 使用约 64,000 个虚拟寄存器（常用前 16-256 个），模拟物理寄存器功能。
- 通过 JNI 与原生代码交互（如 C/C++）。

Zygote

启动与优化
- 设备启动时首个加载的进程，预加载框架核心库（如 android.*）。
- 进程孵化：通过 fork() 快速派生新进程（如应用进程），共享只读内存，减少重复加载开销。
关键服务
- 启动 system_server 进程（运行系统服务，如 ActivityManagerService）。
- 终止 system_server 会导致 Dalvik 子系统重启（类似软重启）。
安全影响
- 共享内存机制可能引发跨进程数据泄露

2.3.4 用户空间原生代码层

这一层主要由两大类组件构成：程序库和核心系统服务。

1. 程序库

Android的底层功能通过共享程序库实现，分为厂商特定库（/vendor/lib）和系统通用库（/system/lib），主要特点包括：

开源库集成：如SQLite（本地存储）、WebKit（浏览器引擎）、FreeType（字体渲染）等，复用类Unix系统的成熟项目。
关键自定义库：
- Bionic：Android专属的C运行时库，优化内存占用并规避GPL授权问题，但功能较GNU libc更精简，包含自定义动态链接器和线程API。
- 硬件支持库：如蓝牙（libbluetooth）、音频（libaudioalsa）、XML解析（libexpat）等，通过JNI供上层调用。
安全风险：原生代码开发的库易出现内存破坏漏洞，是安全研究的重点目标。

2. 核心服务

核心服务是Android用户空间的基础，主要包括以下关键组件：

（1）init进程

功能：通过解析/init.rc和硬件特定的/init.[hw].rc文件，初始化用户空间环境，包括：
- 启动守护进程（如adbd、debuggerd）。
- 设置系统属性和用户权限。
- 响应事件（如文件系统挂载）。

（2）Property服务

作用：提供持久化的键值对配置存储，影响网络、安全等核心功能。
访问方式：
- 命令行工具：getprop/setprop。
- 编程接口：libcutils原生函数或Java的SystemProperties类。

（3）无线接口层（RIL）

功能：管理蜂窝通信（通话、短信、移动数据），是智能手机的核心服务。

（4）调试与崩溃处理

debuggerd：捕获原生代码崩溃并生成报告，通过信号处理机制与链接器协作。
ADB（Android调试桥）：
- 包含设备端守护进程adbd和主机端服务，支持Shell访问、应用调试、文件传输等。
- 默认监听5037端口，是开发与逆向分析的关键工具。

（5）Volume守护进程（vold）

功能：管理存储设备（如SD卡）的挂载/卸载，处理加密容器（ASEC/OBB）。
风险：以root权限运行，历史上是特权提升漏洞的高发点。

（6）其他服务

厂商定制服务：如HTC、三星等设备的特有服务，代码质量参差不齐，可能引入额外攻击面。

2.3.5 Android内核

Android基于Linux内核，但进行了多项关键修改以适配移动设备需求，包括IPC机制、内存管理和安全增强。以下是核心变更点：

1. Binder IPC机制

作用：Android的核心IPC框架，支持跨进程通信（如应用与系统服务交互）。
关键特性：
- 客户端-服务器模型：抽象为本地方法调用（类似RPC）。
- 权限控制：通过Binder.getCallingUid()和checkCallingPermission()验证调用方身份。
- AIDL接口：定义标准化IPC接口（示例：IRemoteService）。
安全意义：权限检查依赖调用方UID，漏洞可能导致越权访问（如ACCESS_SURFACE_FLINGER权限滥用）。

2. 内存管理驱动

ashmem（匿名共享内存）：
- 功能：提供基于文件的共享内存，支持动态回收（低内存时自动释放）。
- 应用场景：Surface Flinger、AudioFlinger等核心组件。
pmem（物理连续内存）：
- 用途：分配大块物理连续内存（供GPU等硬件使用）。
- 限制：需显式管理文件描述符生命周期。

3. 日志系统（Logger驱动）

多缓冲区设计：
- main（应用日志）、system（系统事件）、radio（基带模块）、events（低层事件）。
访问方式：
- 应用层：通过android.util.Log类记录（如Log.i()）。
- 命令行：adb logcat或直接运行logcat。
安全用途：监控系统行为，但敏感信息可能泄露（需过滤日志输出）。

4. 网络访问控制（Paranoid Networking）

机制：基于GID限制网络操作，权限与Manifest声明绑定：
- 例如：INTERNET权限映射到GID 3003（AID_INET）。
配置文件：
- 内核头文件：include/linux/androidaid.h。
- AOSP定义：android_filesystem_config.h。

进一步阅读：

AOSP文档（system/core/include/）
Linux内核源码（drivers/staging/android/）

3 ROOT

在Android设备上获得超级用户权限的过程通常被称为root
这个特殊账号拥有对类UNIX系统上所有文件与程序的权限，能够对操作系统进行完全控制。
root设备还允许用户卸载预装应用，执行完整的系统备份和恢复，或安装定制内核映像与模块
此外，有一类应用需要 root权限才能运行，这些应用通常称为 root app。包括基于 IPTables 的防火墙软件、广告拦截软件、超频软件及支持设置上网热点(Tethering)的应用等
root设备将会损害设备的安全性。一个原因是所有用户数据都将暴露给被授予root权限的应用

3.1 理解 Android 分区布局

1. 分区定义与作用

分区是设备持久性存储中的逻辑存储单元，布局定义了分区的顺序、偏移量和尺寸。
不同设备的分区布局因硬件平台和厂商定制存在差异，但核心分区具有通用性。

2. 核心分区详解

(1) Bootloader 分区

作用：存储引导加载程序（如 U-Boot），负责硬件初始化、内核加载及启动模式选择（如 fastboot、recovery）。
特点：厂商通常加密此分区，若损坏可能导致设备变砖。

(2) Boot 分区

内容：包含 Linux 内核（zImage 或 Image）和初始 RAM 磁盘（initrd），用于启动 Android 主系统。
动态变化：Android 13 引入 init_boot 分区，分离通用 ramdisk，优化启动流程。

(3) Recovery 分区

功能：独立的最小化 Android 系统，用于系统恢复、OTA 升级和工厂重置。支持自定义 Recovery（如 TWRP）。

(4) System 分区

内容：存放 Android 框架、系统应用和核心库（如 /system/app, /system/lib）。
动态分区化：Android 10+ 中可能被纳入 super 动态分区，支持灵活调整大小。

(5) Data 分区

作用：存储用户数据（应用、媒体文件）和动态配置（如 /data/app, /data/data）。
加密机制：支持 FBE（基于文件的加密）和 FDE（全盘加密）。

(6) Cache 分区

用途：==临时存储 ==OTA 包、日志等，可擦除且不影响系统功能。动态分区设备中可能被弱化。

(7) Vendor 分区

内容：厂商专有组件（如 HAL 驱动、闭源固件），与芯片硬件强关联。
模块化：与 odm（设备制造商定制）和 product（产品线定制）分区协同，实现分层解耦。

(8) Radio 分区

功能：存储基带固件（Modem），管理通信模块（如 4G/5G、Wi-Fi）。仅存在于支持通话的设备。

3. 扩展分区与新技术

(1) 动态分区（Super 分区）

机制：Android 10+ 引入，将 system、vendor 等分区整合为逻辑子分区，支持 OTA 时动态调整大小。
优势：消除预留空间浪费，提升存储利用率。

(2) Metadata 分区

作用：存储动态分区的元数据（lp_metadata）和加密密钥。大小为 16MB+，未加密但受 AVB 保护。

(3) Virtual A/B 分区

特点：Android 11+ 支持，实现无缝更新，通过共享数据块减少空间占用，升级过程对用户透明。

(4) Misc 分区

用途：存储 Bootloader 控制块（BCB），决定启动模式（主系统或 Recovery）。

4. 分区布局管理

Bootloader 主导：多数设备由 Bootloader 解析分区表（如 GPT）。
内核参与：动态分区通过 Linux device-mapper 驱动实现逻辑映射，用户空间工具（如 lpmake）生成 super.img。
厂商定制：通过 BoardConfig.mk 定义分区大小和类型（如 BOARD_SYSTEMIMAGE_PARTITION_SIZE）。

3.2 理解 Android 引导过程

1. 引导加载程序（Bootloader）的核心功能

引导加载程序是设备开机后运行的首个代码模块，负责底层硬件初始化并启动操作系统。其核心功能包括：

硬件初始化：设置时钟、RAM、存储介质等基础硬件（如通过BootROM加载Bootloader）；
操作系统引导：从存储介质中加载Android内核和initrd到RAM，并移交控制权；
模式切换支持：支持进入下载模式（如fastboot/ODIN）、恢复模式等特殊启动模式；
安全验证：通过签名验证（Secure Boot）确保固件合法性，防止恶意篡改。

厂商差异：不同厂商的Bootloader实现不同。例如：

高通设备通过fastboot flashing unlock解锁；
三星使用ODIN协议刷机；
联发科（MTK）通过音量键进入强制下载模式。

2. 内核启动与初始化流程

Linux内核启动后完成以下关键任务：

硬件驱动加载：初始化CPU调度器、内存管理、中断控制器等；
文件系统挂载：临时挂载initrd为可写根文件系统（如tmpfs、proc）；
启动init进程：作为用户空间首个进程（PID=1），执行/system/core/init/main.cpp的main()入口。

关键阶段：

FirstStageMain：创建基础目录（如/dev、/proc），挂载临时文件系统；
SetupSelinux：初始化安全策略；
SecondStageMain：加载属性服务、解析init.rc脚本。

3. init进程与init.rc脚本解析

(1) init.rc的核心结构

Action：定义触发条件（如on boot、on property:ro.debuggable=1）及执行命令；
Service：启动守护进程（如zygote、servicemanager），配置重启策略（如oneshot、disabled）；
Command：包含文件操作（mount、chmod）、服务管理（start、stop）等指令。

(2) 关键服务启动顺序

Zygote：通过service zygote启动，预加载Java类库，孵化应用进程；
System Server：由Zygote fork而来，启动AMS、PMS等核心服务；
SurfaceFlinger/MediaServer：处理图形渲染与多媒体功能。

4. 系统启动完成与广播事件

BOOT_COMPLETED广播：通知应用系统启动完成，需在Manifest中声明RECEIVE_BOOT_COMPLETED权限；
用户空间初始化：完成Launcher启动、后台服务加载后进入交互状态。

5. 下载模式与刷机协议

(1) 进入下载模式的方法

按键组合：如三星长按音量下+电源进入ODIN模式，小米音量下+电源进入fastboot；
ADB命令：adb reboot bootloader或厂商专用指令（如高通adb reboot edl）。

(2) 刷机协议类型

Fastboot：通用协议，通过fastboot flash刷入分区镜像；
ODIN：三星专有协议，支持.tar格式固件包；
SPRD/UFS：展讯平台专用模式，需短接特定GPIO。

安全限制：多数厂商默认锁定Bootloader，需官方工具解锁（如小米需开发者账号审核）。

6. 动态分区与fastbootd（Android 10+）

Super分区：整合system、vendor等逻辑分区，支持OTA动态调整大小；
fastbootd：在Recovery中实现用户态刷机，复用系统驱动提升兼容性。

posted @ 2025-04-24 14:45 方北七阅读(195) 评论(0) 收藏举报

刷新页面返回顶部

zydt10

《Android安全攻防权威指南》 阅读学习
