实验1：SDN拓扑实践

一、实验要求

（一）基本要求

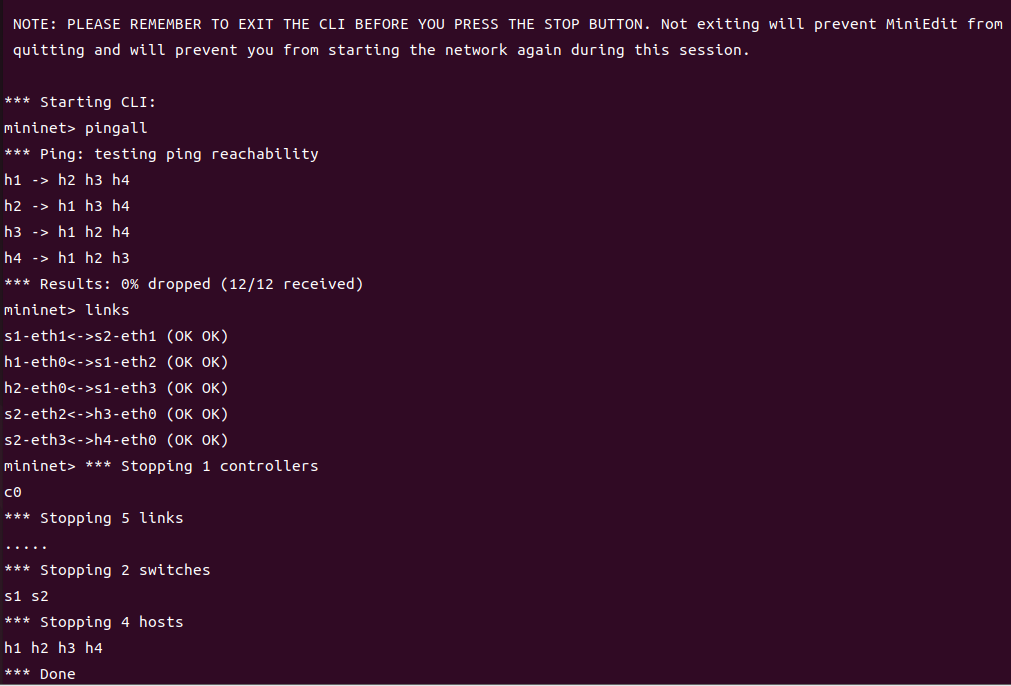

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py





         2. 使用Mininet的命令行生成如下拓扑：

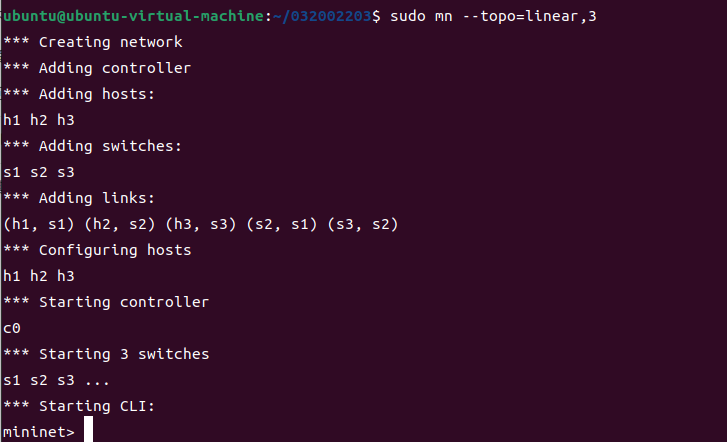

             a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

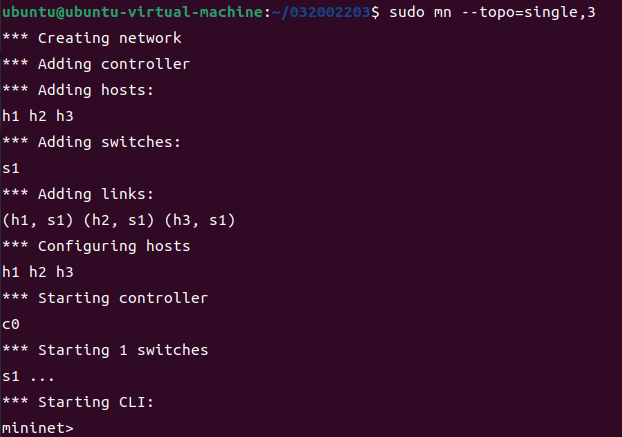

             b) 3台主机，每个主机都连接到同1台交换机上。

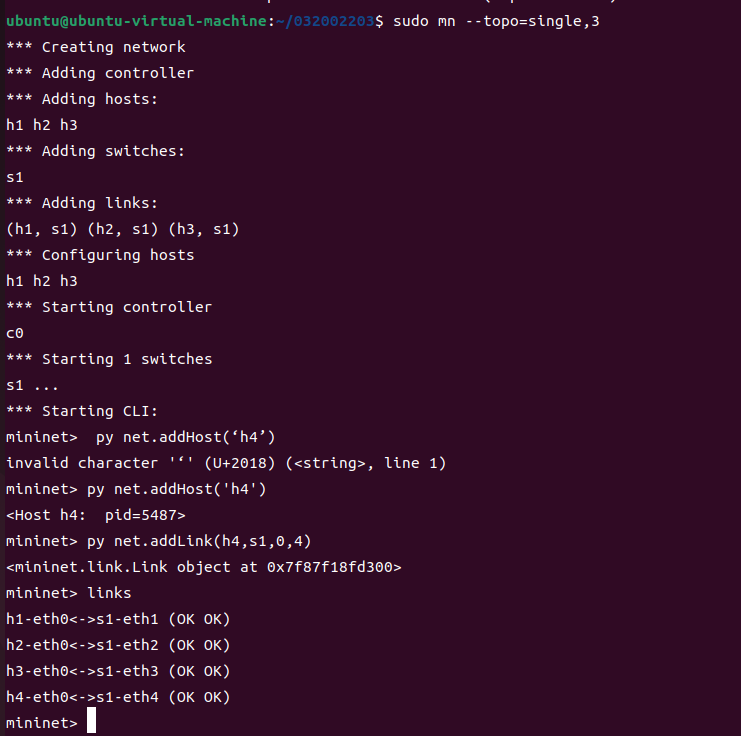

          3. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。





          4. 编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

              a) h1的cpu最高不超过50%；

              b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

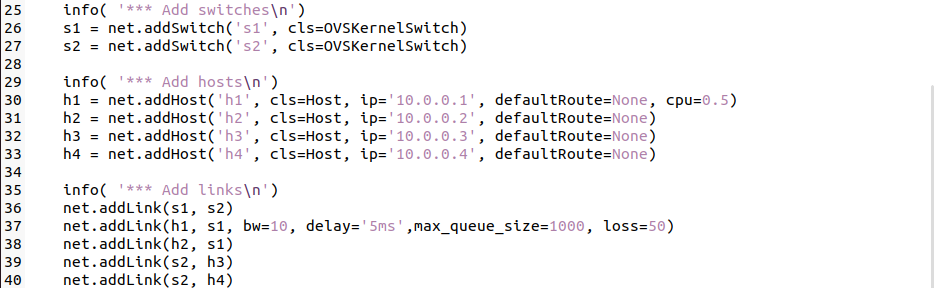

            修改后代码：

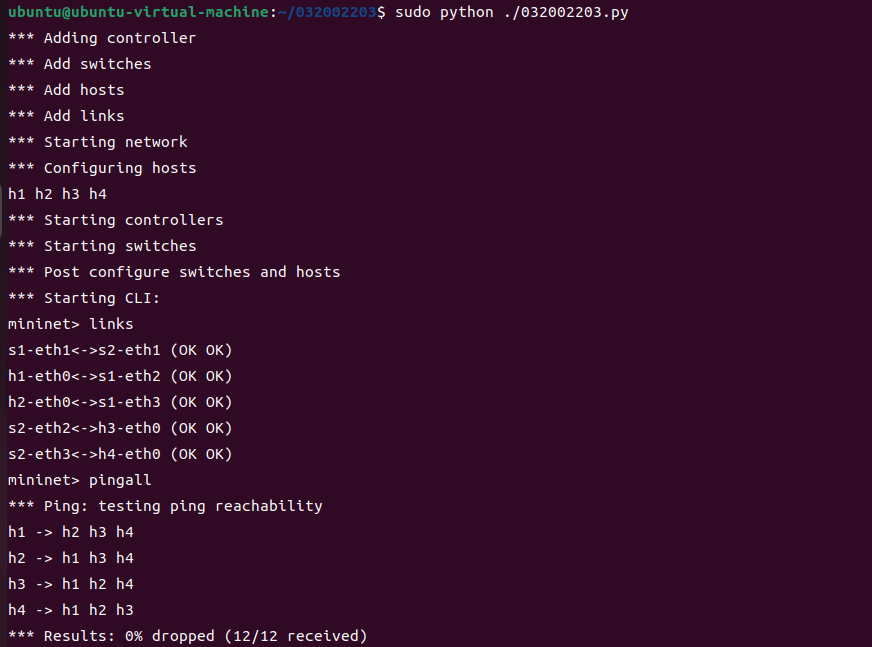

            运行结果：







（二）进阶要求

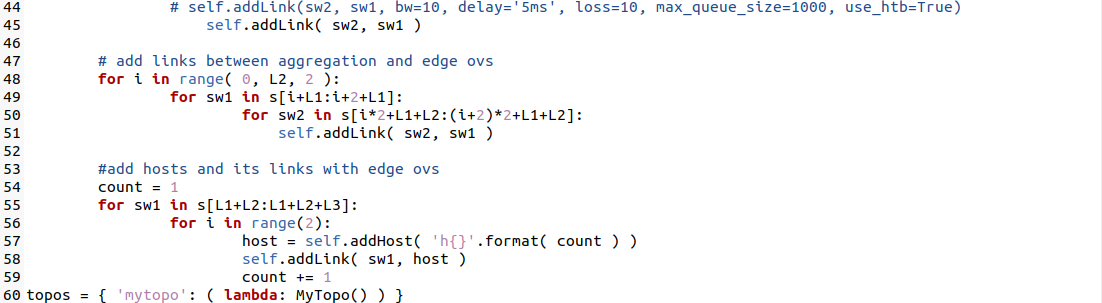

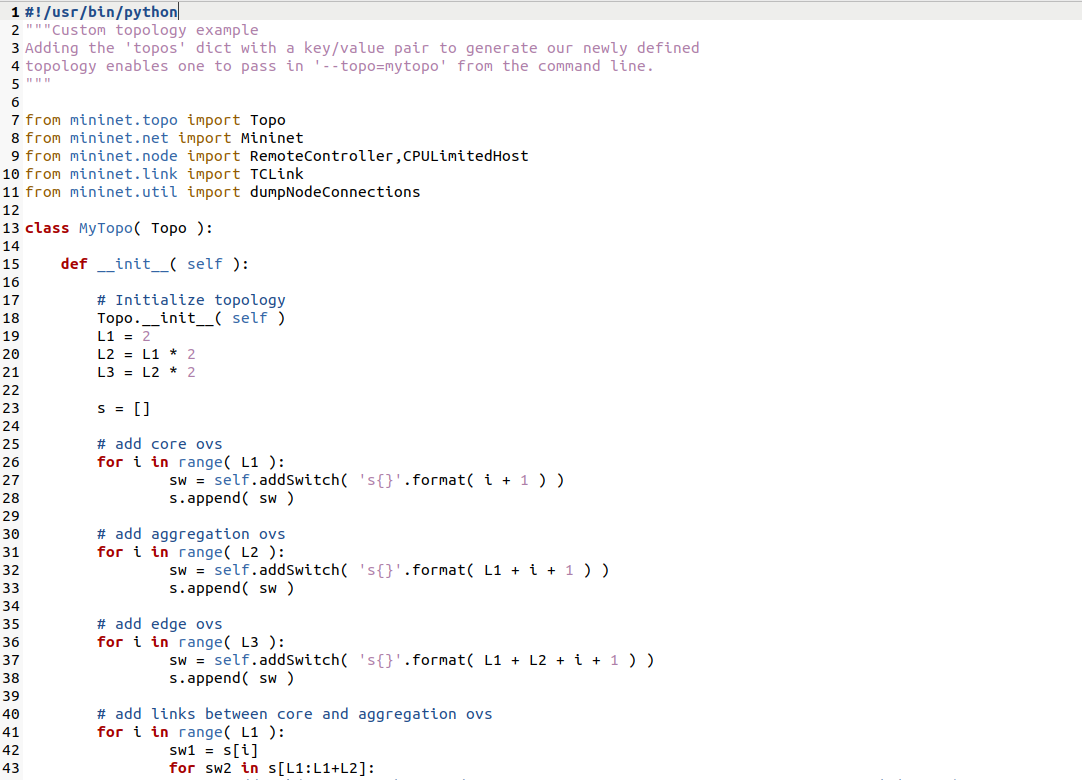

          1.代码

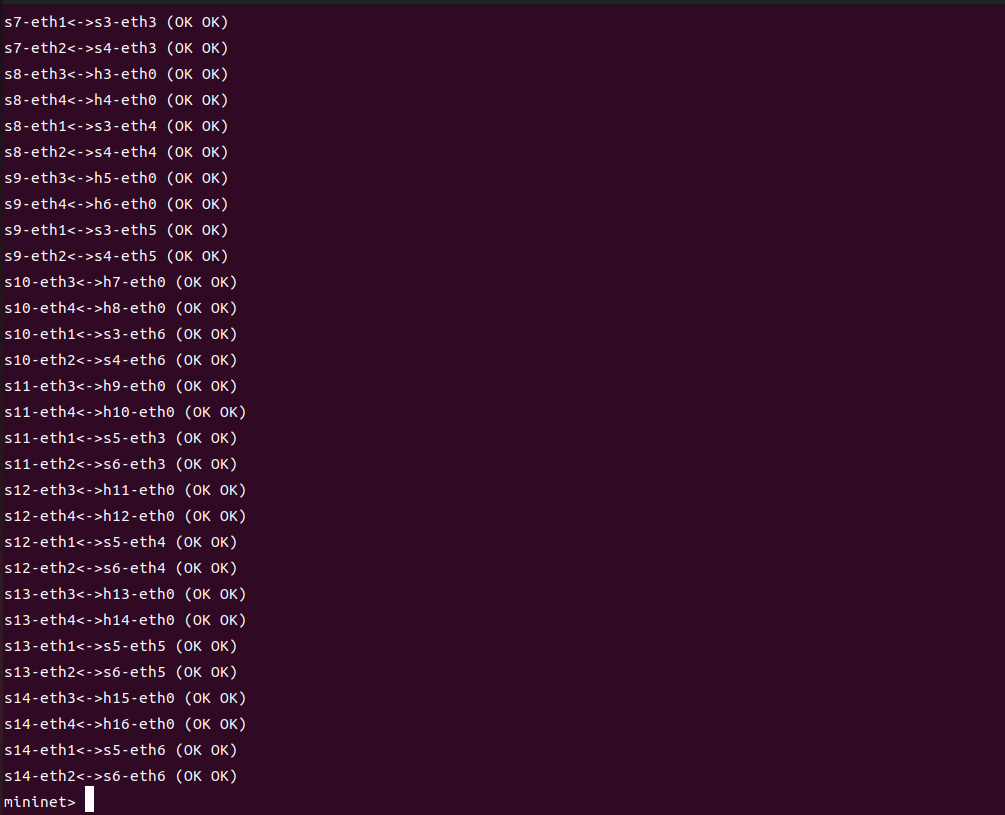

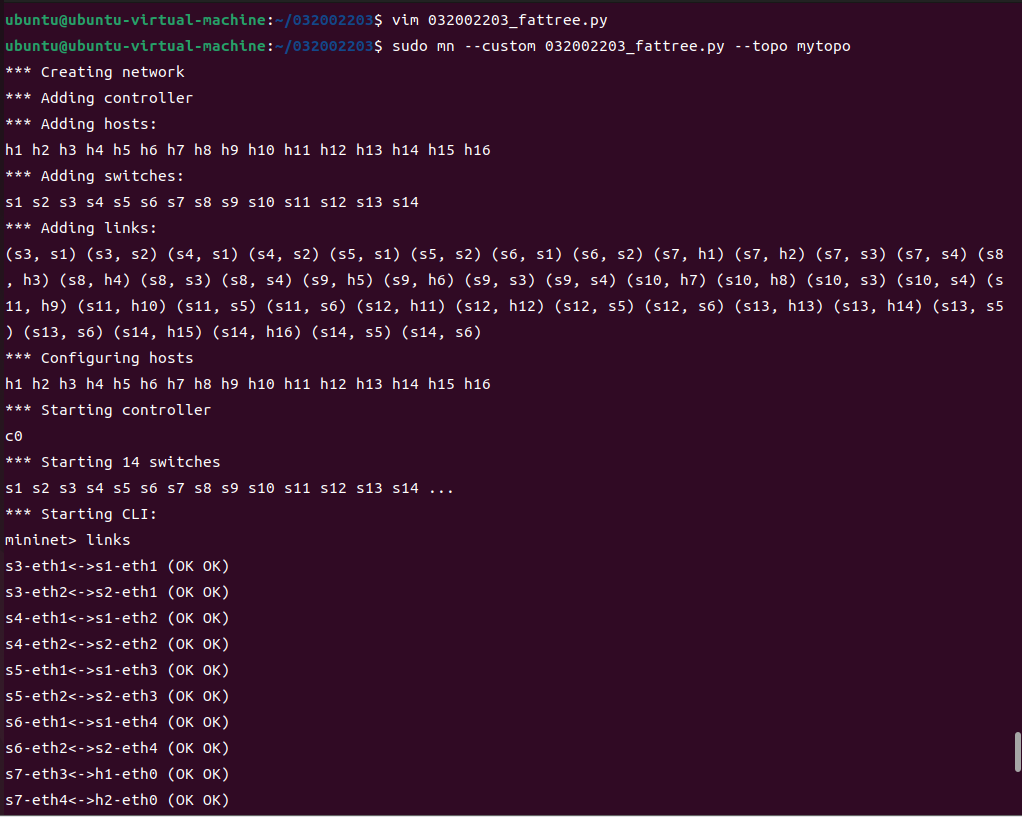

          2.运行结果











二、个人总结

       本次实验基础部分没有太大难度，实验过程中只遇到“运行Python文件报错：/usr/bin/env: “python”: 没有那个文件或目录”一个问题，通过搜索资料，发现原因在于系统下载使用的是python3；解决方法：创建一个链接符号到 python 命令:“sudo ln -s /usr/bin/python3 /usr/bin/python”。而进阶部分的难度对我来说有点大，因为之前没有接触过python，在理解和修改范例上有一定的困难，同时范例给出的程序还有格式方面的问题，通过粗略地学习了python的基础知识，勉强完成了实验要求。虽然过程不太顺利，但还是有所收获。
