实验1：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

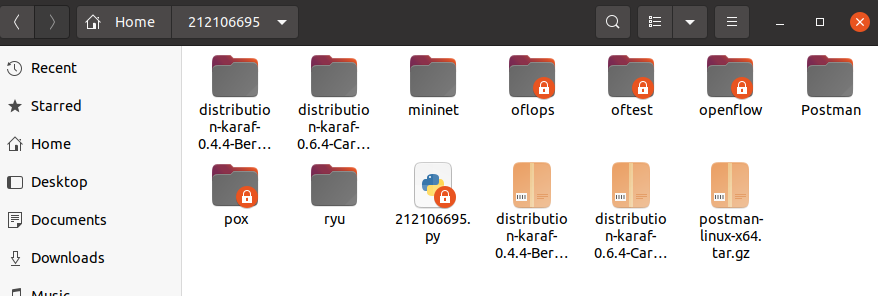

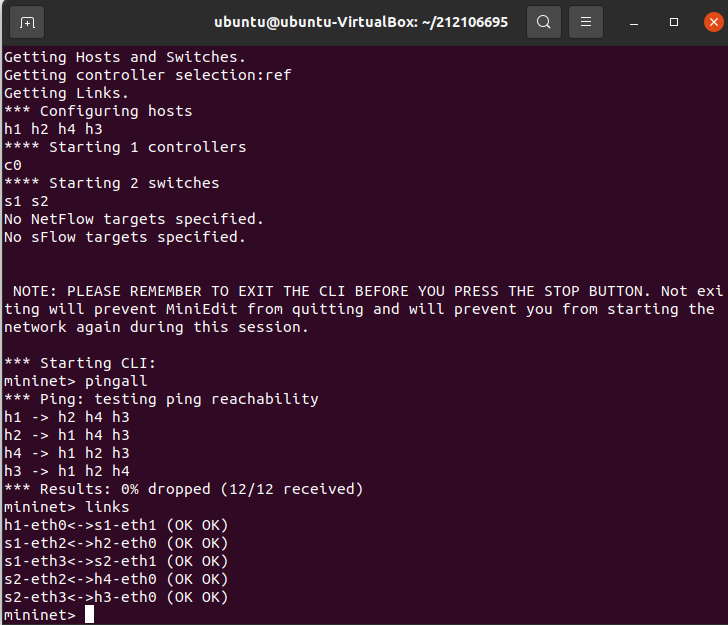

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py

　　







　　







1. 使用Mininet的命令行生成如下拓扑：

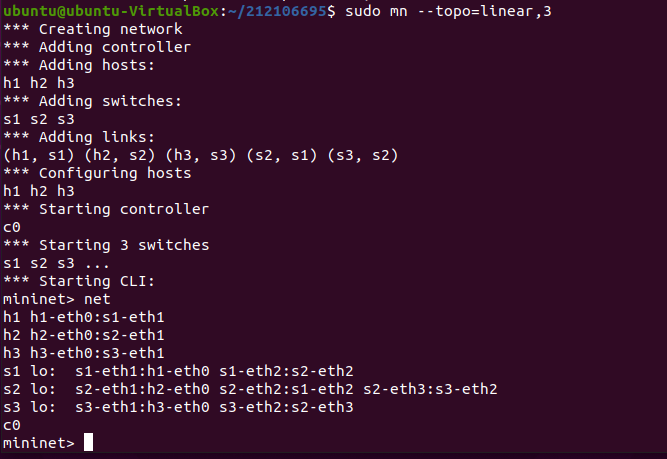

   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

　　　

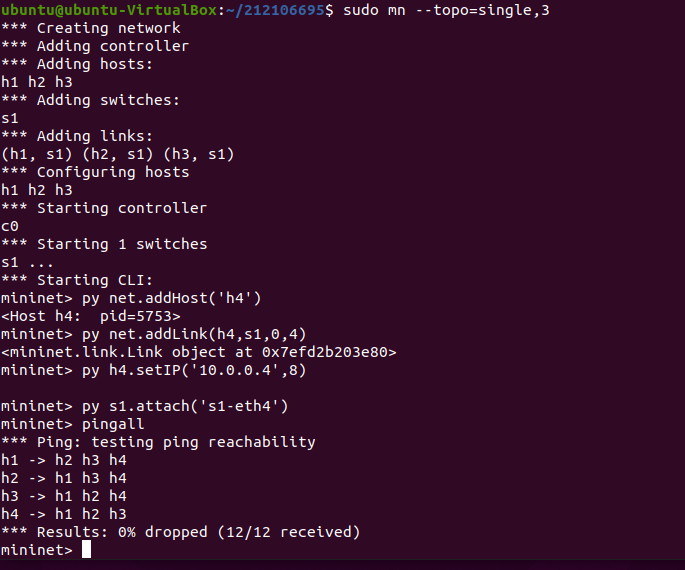

　　　　b) 3台主机，每个主机都连接到同1台交换机上。

　　　　

　　　　在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

1.

   编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：a) h1的cpu最高不超过50%

2. b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

　　





（二）进阶要求

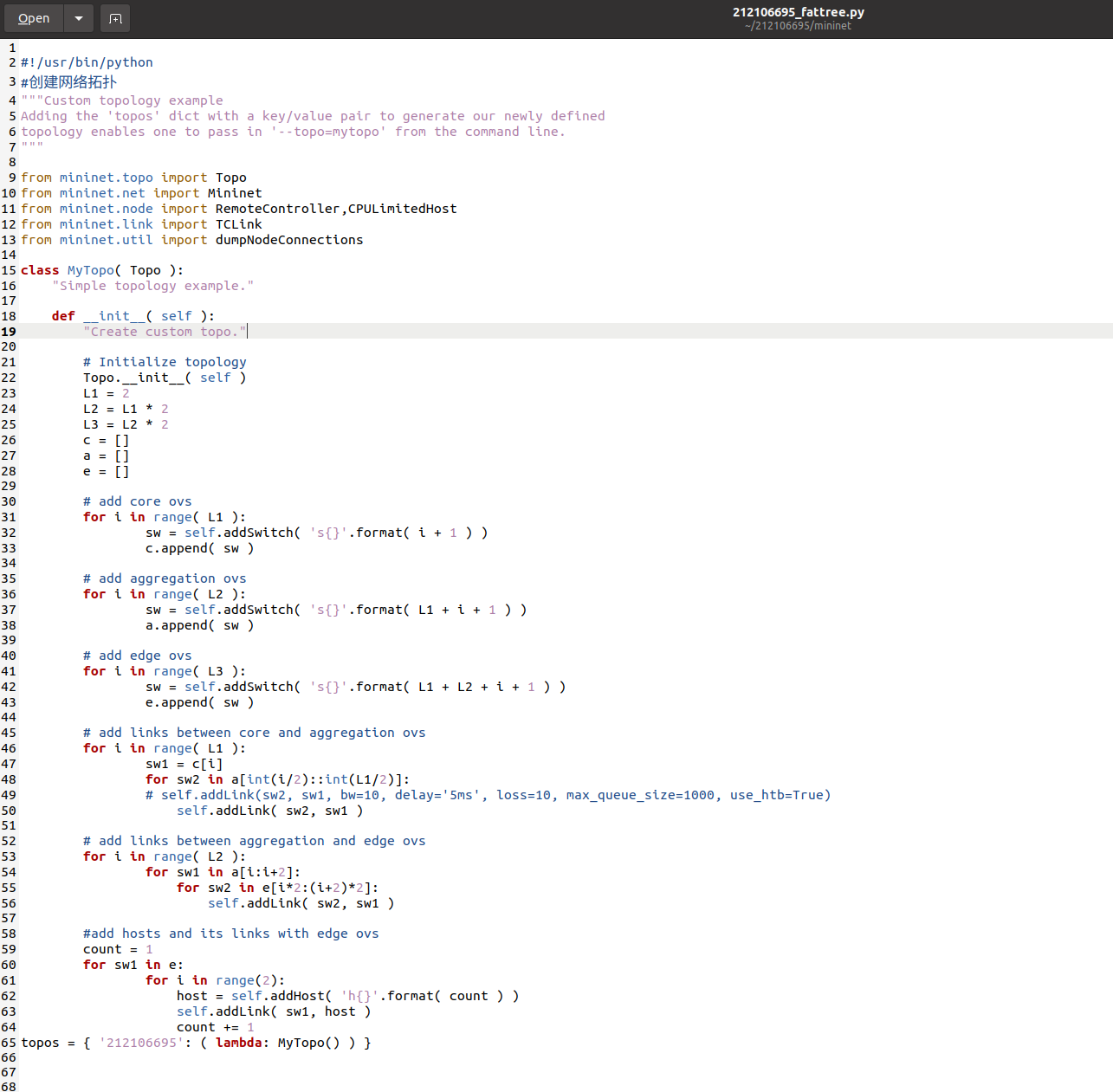

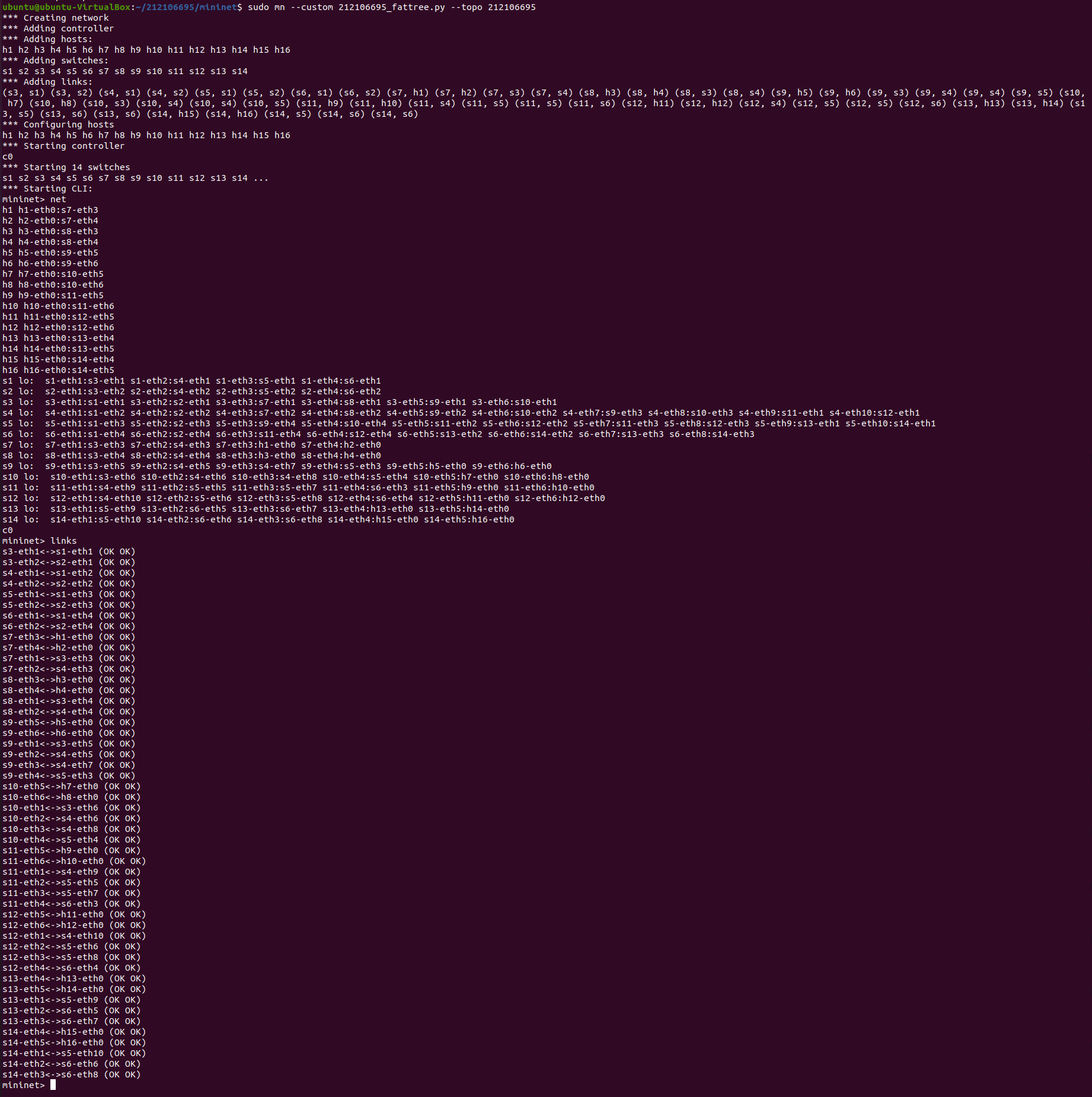

编写Python脚本，生成如下数据中心网络拓扑，要求：

• 编写.py拓扑文件，命名为“学号_fattree.py”；









• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

 　　　　







四、实验报告

个人总结

一开始的时候就出现了问题，mininet的python版本是2.7,需要版本3的，我这里的/usr/local/lib/下面的python版本号是3.8，所以需要自己改一下（不能照抄百度上说的，要变通）

sudo cp -r /usr/local/lib/python3.8/dist-packages/ /usr/local/lib/python2.7/

这个弄完后执行miniedit.py又出现了另外一个错误，说我没有Python的Tkinter库，所以又去装了一下库，需要在学号/mininet/examples下面执行代码

$sudo apt-get install python-tk

$ python

>>> import Tkinter

整个做下来有点晕乎乎的，主要被前面的版本错误搞得焦头烂额，后面就比前面好一点点哈哈哈，跟着pdf走，一边看一边思考怎么去实现，越复杂的网络拓扑用python更容易实现，体现出了python语言的强大，我对SDN网络拓扑也有了一些了解，对于SDN也还有很多需要学习和思考的地方，希望下次再接再厉
