计算机网络实验三 综合性训练（搭建中小企业园区网）

本篇是基于https://www.cnblogs.com/xuan-2004/p/18242979 这篇博客的精简版，实现了实验的基本要求。
访问链接获取实验三的pkt文件
链接: https://pan.baidu.com/s/1OE9JTI0fU8kZmrIE7v4LEQ?pwd=7ybc 提取码: 7ybc
各个主机之间的联通以及主机与互联网服务器之间的联通。
六台PC，两台二层交换机，两台三层交换机，三个路由器，一个服务器

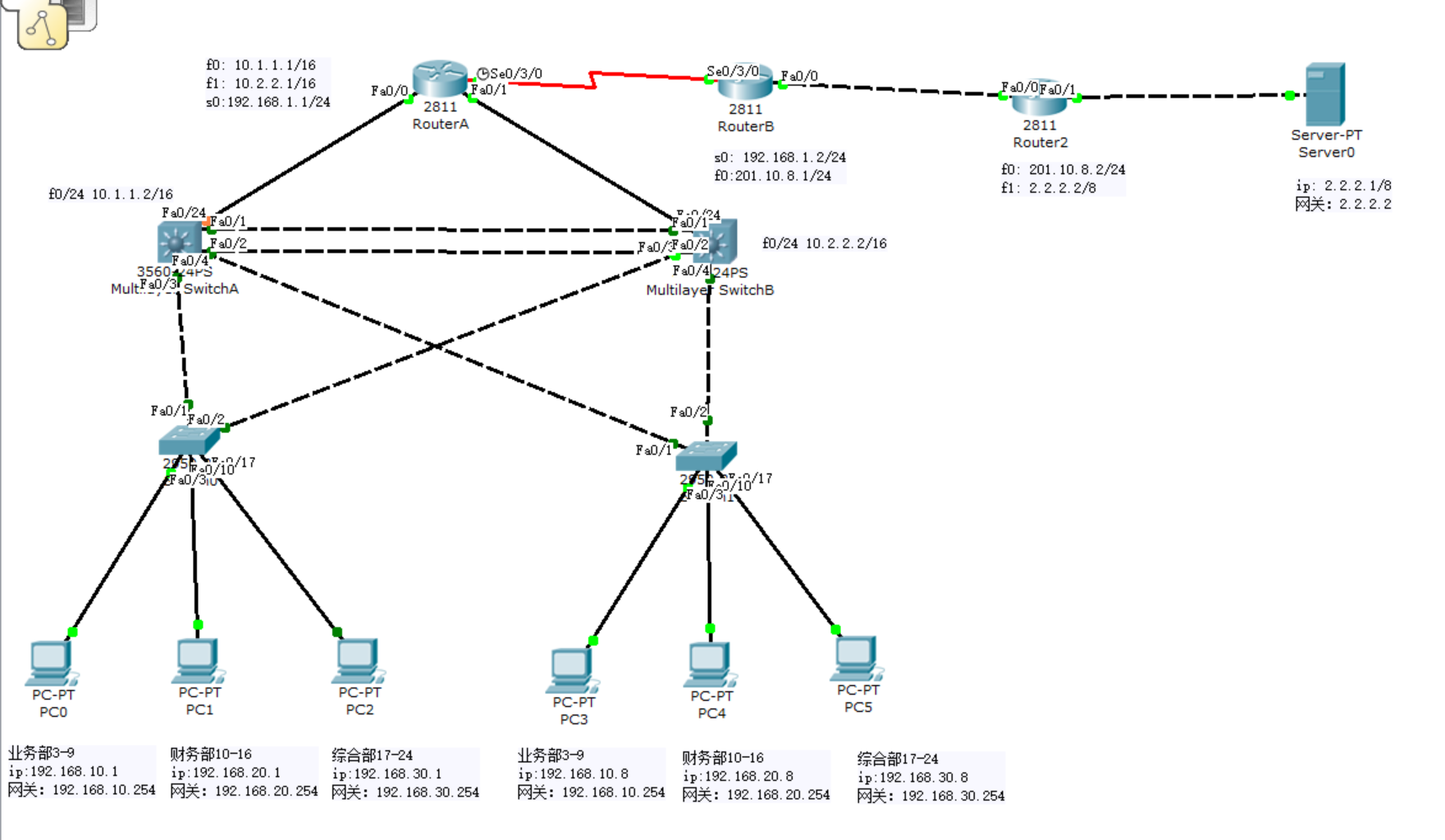

拓扑图：

1.根据拓扑图配置主机PC0-5以及服务器server0的ip地址和网关

2.两个二层交换机Switch1和Switch2配置：
1.建立vlan10,vlan20,vlan30,分别对应业务部，财务部，综合部:

Switch(config)#vlan 10

Switch(config-vlan)#name yewu

Switch(config)#vlan 20

Switch(config-vlan)#name caiwu

Switch(config)#vlan 30

Switch(config-vlan)#name zonghe

2.把vlan绑定到端口：
Switch(config)#interface range f0/3-9

Switch(config-if-range)#switchport access vlan 10

Switch(config)#interface range f0/10-16

Switch(config-if-range)#switchport access vlan 20

Switch(config)#interface range f0/17-24

Switch(config-if-range)#switchport access vlan 30

3.为SW-1配Trunk:
Switch(config)#interface range f0/1-2

Switch(config-if-range)#switchport mode trunk
配置完两个二层交换机应该是这样的:

3.配置三层交换机SwitchA和SwitchB
1.配置SwitchA与Switch1之间的Trunk：
Switch(config)#interface range f0/3-4

Switch(config-if-range)#switchport mode trunk

2.配置vlan10,vlan20和vlan30的ip地址：
Switch(config)#ip routing

Switch(config)#interface vlan 10

Switch(config-if)#no shut

Switch(config-if)#ip add 192.168.10.254 255.255.255.0

Switch(config-if)#interface vlan 20

Switch(config-if)#no shut

Switch(config-if)#ip add 192.168.20.254 255.255.255.0

Switch(config-if)#interface vlan 30

Switch(config-if)#no shut

Switch(config-if)#ip add 192.168.30.254 255.255.255.0

3.配置Switch A与Switch B之间的Trunk：
Switch(config)#interface range f0/1-2

Switch(config-if-range)#switchport mode trunk

4.配置VTP：
Switch(config)#vtp mode server

Switch(config)#vtp domain chenfeibiao

Switch(config)#vtp password star

5.设置Switch A的f0/24端口的ip：
Switch(config)#interface f0/24

Switch(config-if)#no switchport

Switch(config-if)#ip address 10.1.1.2 255.255.0.0

6.设置Switch A的默认路由：
Switch(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.1

注意三层交换机Switch B: 配置跟Switch A同理，但是不用步骤4.配置VTP，Switch B的f0/24端口的ip:ip address 10.2.2.2 255.255.0.0
Switch A的默认路由：ip route 0.0.0.0 0.0.0.0 10.2.2.1
4，配置STP（经过我的检验，只需要配置Switch A就可以了）
1.设置Switch A的优先级:
Switch(config)#spanning-tree vlan 10 priority 0

Switch(config)#spanning-tree vlan 20 priority 0

Switch(config)#spanning-tree vlan 30 priority 0

2.设置Switch A与Switch B之间的链路带宽：
Switch(config)#interface range f0/1-2

Switch(config-if-range)#speed 100

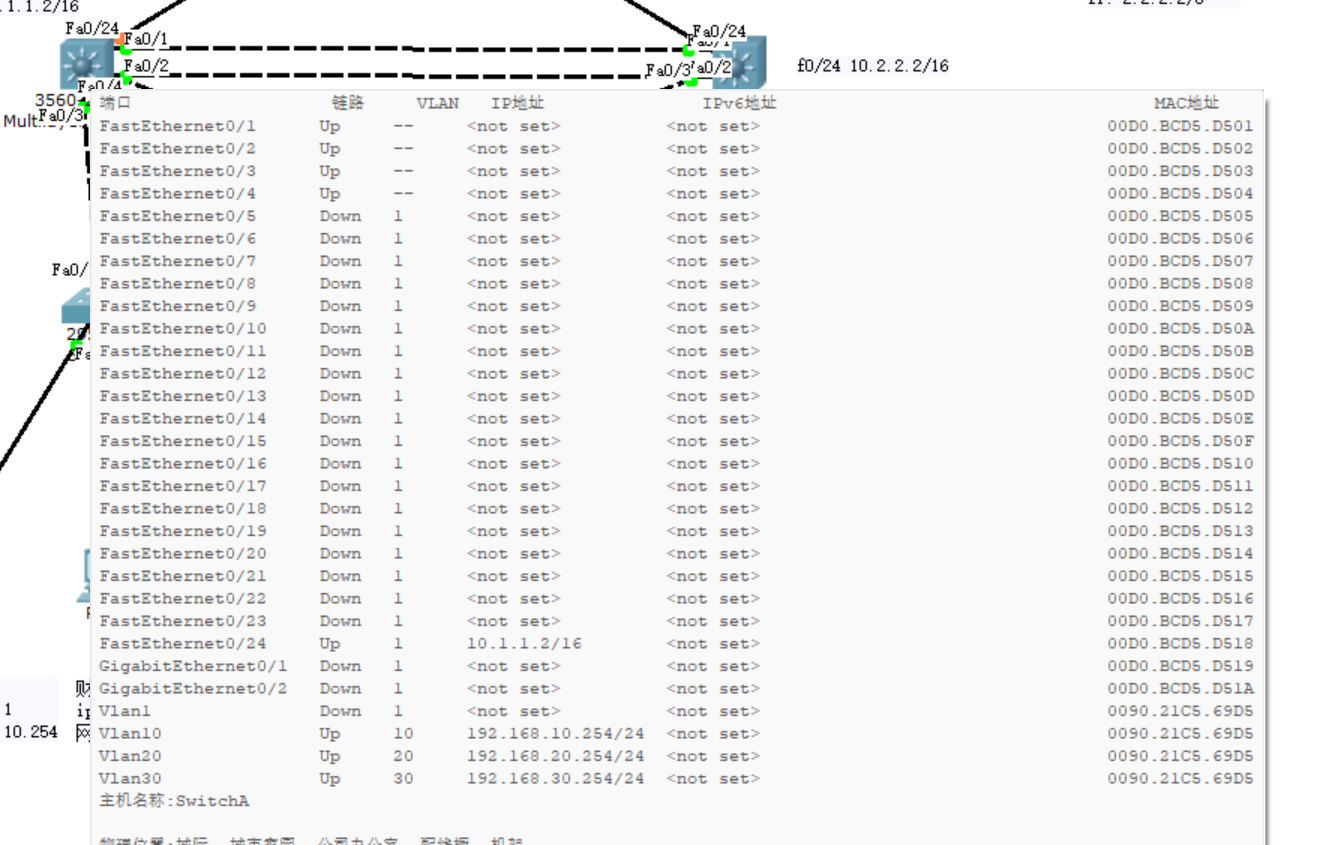

配置完三层交换机是这样的

配置Router A：
注意静态路由也可以在这个界面填写

1.Router A的各个端口ip设置：

Router(config)#interface f0/0

Router(config-if)#ip address 10.1.1.1 255.255.255.0

Router(config-if)#interface f1/0

Router(config-if)#ip address 10.2.2.1 255.255.255.0

Router(config-if)#interface S0/3/0

Router(config-if)#clock rate 64000

Router(config-if)#ip address 192.168.1.1 255.255.255.0

2.设置Router A的静态路由，目的网络是3个vlan所在的网段：

Router(config)#ip route 192.168.10.0 255.255.255.0 10.1.1.2

Router(config)#ip route 192.168.20.0 255.255.255.0 10.1.1.2

Router(config)#ip route 192.168.30.0 255.255.255.0 10.1.1.2

3.设置Router A的默认路由：

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.3

Router B：

1.Router B的端口ip设置：

S0/3/0:192.168.1.2/24

F0/0:201.10.8.1/24

命令与Router A类似

2.设置Router B的静态路由，目的网络是3个vlan所在的网段：

Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.1

Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.1.1

Router(config)#ip route 192.168.30.0 255.255.255.0 192.168.1.1

3.设置Router B的默认路由：

Router(config)#ip route 0.0.0.0 0.0.0.0 201.10.8.7

配置Router2：

1.Router2的端口ip设置：

Router(config)#interface f0/0

Router(config)#ip address 201.10.8.7 255.255.255.0

Router(config)#interface f1/0

Router(config)#ip address 2.2.2.2 255.0.0.0

2.设置Router2的默认路由：

Router(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.1

最后关键，配置RouterB和Router2的动态路由
1.配置RouterB
RouterB(config)# router rip

RouterB(config-router)# network 201.10.8.0

RouterB(config-router)# network 192.168.0.0
2.配置Router2
Router(config)# router rip

Router(config-router)# network 201.10.8.0

Router(config-router)# network 2.0.0.0

在启用 RIP 后，RouterB ​​默认不会通过 RIP 通告默认路由 (0.0.0.0/0)​​。
​​解决方案:​​ 你需要在 ​​RouterB​​ 上配置一条命令，让其通过 RIP 通告默认路由给 Router2：
RouterB(config)# router rip
RouterB(config-router)# default-information originate
完成上述配置后，进行以下检查：
​​RouterB:​​
show ip route: 检查路由表。
应该能看到到 2.0.0.0/8 (或 R 标记) 的路由，下一跳指向 Router2 (201.10.8.2)。这是通过 RIP 学到的。
结束
