直流电机调速系统

引言

• 电力拖动自动控制系统
  • 调速系统
  • 伺服系统
  • 张力控制系统
  • 多电动机同步控制系统
• 如何实现？
  • 需求：控制电动机的转速
  • 调速系统：电力拖动控制系统中最基本的系统
    • 直流调速系统
      • 良好的控制性能
      • 起动、制动方便
      • 宜于在宽范围内平滑调速
    • 交流调速系统
• 直流电机的调速方法

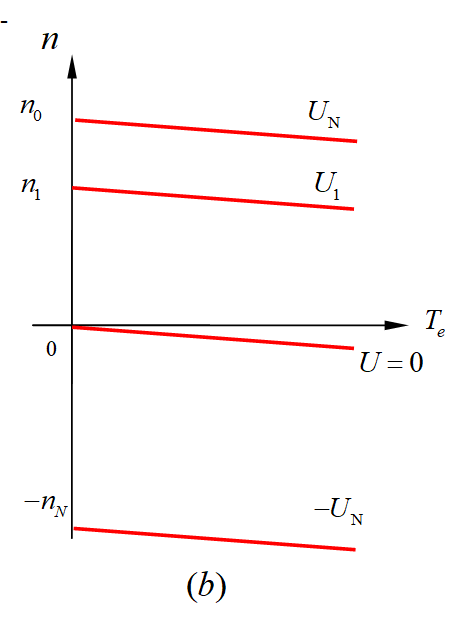

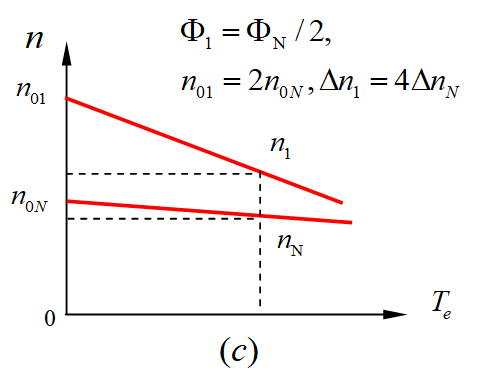

  • 改变机械特性的三种方法：电阻、电压、磁通

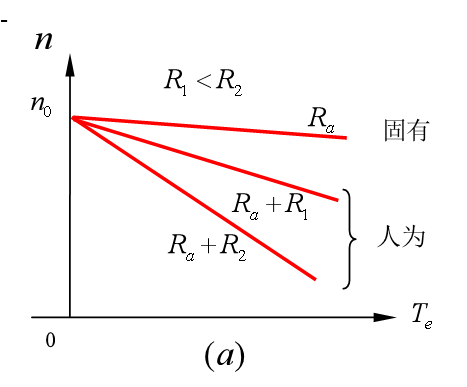

• 方法1：改变电枢回路电阻
  • 表达式：\(n=\frac{U_{N}}{C_{E}\Phi}\)

转速开环控制的直流调速系统

转速闭环控制的直流调速系统

直流调速系统的数字控制
