前段时间和群里的一个设计师配合。依据网上的一个旋钮gif为原型，用代码做出来了。先来看下原型的效果

在看下以下是我做完后成品的效果，加了一个通过移动光源来对阴影控制的效果。这样看起来更立体点。

（那个太阳有点不协调。

。

。）
同一时候附上代码链接https://git.oschina.net/BearXR/CircleKnob
还有单独的下载包http://download.csdn.net/detail/xiongbaoxr/9419655

以下開始简单的解说下构思步骤和部分代码片段
1，构建底盘
首先我们要构造两个圆盘和旋钮上的红点

用view画两个圆盘，和一个小的红色控制点。
注意：红色的控制点我又单独新建了一个view，这样方便待会做手势控制。从而不会影响到后面的view。而且全部view的圆心都要设置好。后面和角度相关的处理会非常多的。最好能准确和self.view或者window能有直接的关联。

2。底盘添加点击和拖动的手势
在这里我们要添加手势，还有起始点，终点的角度。

我画了辅助线，便于调试。

手势和过渡效果都写好了。所以效果我就直接放上来了。

3，添加外围的扇环

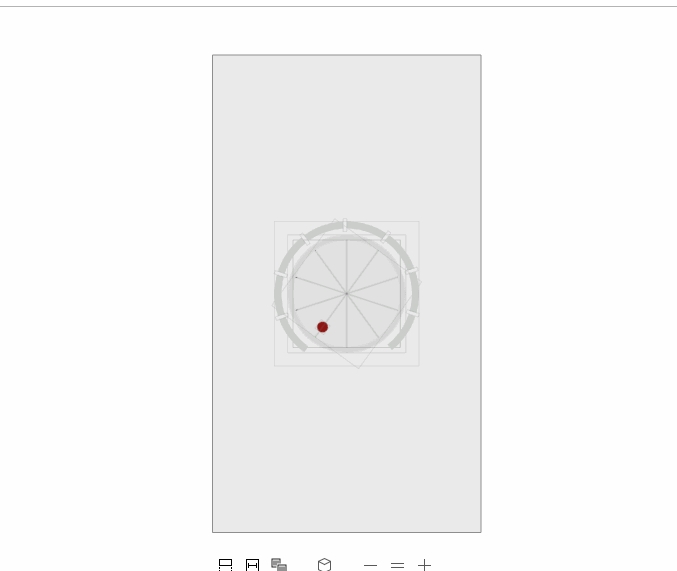

因为后面要做阴影，所以除了扇环的底色和效果是用了一个view，其余的每一个小格子我都是新开了一个view，而且将旋钮的圆心位置设置为锚点进行旋转。

#pragma mark - 设置外围的扇环形
- (void)initSetFanView
{
    CGFloat delta_distance = 26;

    fanView = [[FanView alloc] initWithFrame:CGRectMake(0, 0, knob_width + delta_distance * 2, knob_width + delta_distance * 2)];
    fanView.center = knob.center;
    fanView.backgroundColor = [UIColor clearColor];
    fanView.userInteractionEnabled = NO;
    [self.view addSubview:fanView];

    fanView.knobValue = -startAngleValue;//设置起始点
    fanView.lightSource_InWindow = lightSource;
}

- (void)drawRect:(CGRect)rect
{
    contextBack = UIGraphicsGetCurrentContext();
    contextFore = UIGraphicsGetCurrentContext();

    [self drawFan:contextBack
       bezierPath:bezierPathBack
        knobAngle:180 + endAngleValue
      strokeColor:[UIColor colorWithRed:202/255.0 green:207/255.0 blue:202/255.0 alpha:1.0f]];

    [self drawFan:contextFore
       bezierPath:bezierPathFore
        knobAngle:_knobValue
      strokeColor:[UIColor colorWithRed:174/255.0 green:0/255.0 blue:0/255.0 alpha:1.0f]];
}

//  绘制扇形
- (void)drawFan:(CGContextRef)context bezierPath:(UIBezierPath *)bezierPath knobAngle:(CGFloat)knobAngle strokeColor:(UIColor *)strokeColor
{
    CGRect          frame           = self.frame;
    CGFloat         radius          = (CGRectGetWidth(frame) - lineWidth) / 2;
    CGFloat         angleForOne     = M_PI / 180.0f;
    CGFloat         circleLength    = radius * 2 * M_PI;
    int             gapCount        = fanShowCount - 1;                         //间隙个数
    CGFloat         gapWidth        = 5;                                        //间隙距离

    //  计算须要绘制的角度（角度制）
    knobAngle = knobAngle < -startAngleValue ? -startAngleValue : knobAngle;
    knobAngle = knobAngle > 180 + endAngleValue ? 180 + endAngleValue : knobAngle;

    //  设置弧线路径
    bezierPath = [UIBezierPath bezierPathWithArcCenter:CGPointMake(CGRectGetWidth(frame)/2, CGRectGetHeight(frame)/2) radius:(CGRectGetWidth(frame) - lineWidth)/2.0 startAngle:angleForOne * (180 - startAngleValue) endAngle:angleForOne * (180 + knobAngle) clockwise:YES];
    CGContextAddPath(context, bezierPath.CGPath);

    //  设置线的颜色。线宽，接头样式
    CGContextSetStrokeColorWithColor(context, strokeColor.CGColor);
    CGContextSetFillColorWithColor(context, [UIColor clearColor].CGColor);
    CGContextSetLineWidth(context, lineWidth);
    CGContextSetLineCap(context, kCGLineCapButt);

    //  绘制虚线
    CGFloat drawLineLength = circleLength * (1- (startAngleValue + endAngleValue)/fullAngleValue);
    CGFloat showLineLengthPer = (drawLineLength - gapWidth * gapCount)/(fanShowCount - 1);
    CGFloat lengths[2] = {showLineLengthPer,gapWidth};
    CGContextSetLineDash(context, 0, lengths, 2);
    CGContextDrawPath(context, kCGPathFillStroke);//最后一个參数是填充类型


    if (!self.blockViewArray) {
        self.blockViewArray = [[NSMutableArray alloc] init];
    }

    //  绘制小方格view（而且仅仅绘制一次）
    static BOOL drawBlock = NO;
    if (!drawBlock) {
        drawBlock = YES;

        for (int i = 1; i < fanShowCount; i++) {
            CGFloat blockWidth  = lineWidth + 8;
            CGFloat blockHeight = 5;
            CGFloat block_x     = CGRectGetWidth(frame) / 2 - radius - blockWidth/2;
            CGFloat block_y     = CGRectGetHeight(frame) / 2;

            //  角度修正
            if (blockHeight > gapWidth) {
                block_y = block_y - blockHeight/2;
            }else{
                block_y = block_y + (gapWidth - blockHeight)/2;
            }

            //  方格view 可辅助绘制垂直平分线
            ViewWithAutoShadow *viewBlock = [[ViewWithAutoShadow alloc] initWithFrame:CGRectMake(block_x, block_y, blockWidth, blockHeight)];
            viewBlock.showAssistPoint = NO;
            viewBlock.backgroundColor = [UIColor colorWithRed:248/255.0 green:238/255.0 blue:237/255.0 alpha:1.0f];
            [self addSubview:viewBlock];

            //  依据锚点旋转
            CGFloat blockAngle = (180 + startAngleValue + endAngleValue)/fanShowCount*i - startAngleValue;
            CGAffineTransform rotate = GetCGAffineTransformRotateAroundPoint1(viewBlock.center.x, viewBlock.center.y, CGRectGetWidth(frame)/2, CGRectGetHeight(frame)/2, blockAngle/180.0 * M_PI);
            [viewBlock setTransform:rotate];

            AppDelegate *myDelegate = [[UIApplication sharedApplication] delegate];
            [viewBlock drawShadowEffectWithSourcePoint:_lightSource_InWindow assistInView:myDelegate.window];

            [self.blockViewArray addObject:viewBlock];
        }
    }
}

4，添加动画效果
给底盘和扇环都添加动效。里面用了定时器。关于定时器能够看參考这篇博客http://blog.csdn.net/xiongbaoxr/article/details/50580701

动效的代码片段

//  运行动画
- (void)changeRadiusWithAnimation:(CGFloat)radius lastRadius:(CGFloat)lastRadius duration:(CGFloat)duration
{
    CGFloat countAll = ABS(radius - lastRadius);
    double delaySeconds = 0.001f;
    CGFloat animateCount = duration/delaySeconds;
    __block int i = 0;

    dispatch_queue_t queue = dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0);
    dispatch_source_t timer = dispatch_source_create(DISPATCH_SOURCE_TYPE_TIMER, 0, 0, queue);
    dispatch_source_set_timer(timer, DISPATCH_TIME_NOW, delaySeconds * NSEC_PER_SEC, 0);
    dispatch_source_set_event_handler(timer, ^{

        dispatch_async(dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0), ^{

            if (i >= animateCount) {

                dispatch_source_cancel(timer);
            }else{

                i ++;
                dispatch_sync(dispatch_get_main_queue(), ^{

                    //  扇环进度条动画
                    CGFloat anglePer = countAll/animateCount * i;
                    int k = radius > lastRadius ?
 anglePer : -anglePer;
                    CGFloat needValue = lastRadius + k;
                    fanView.knobValue = needValue;

                    //  该方法会又一次调用drawRect方法
                    [fanView setNeedsDisplay];

                    //  旋钮转动
                    knob.transform = CGAffineTransformMakeRotation((needValue/180.0 - 0) * M_PI);
                });
            }
        });

    });
    dispatch_resume(timer);

}

5。最后一步是处理阴影效果，里面涉及的东西比較多。

不详解代码，说一下思路。关于阴影处理的主要是这个类 ViewWithAutoShadow.h

5.1，首先我们设置一个光源点，这个小太阳就是我们的光源所在的位置

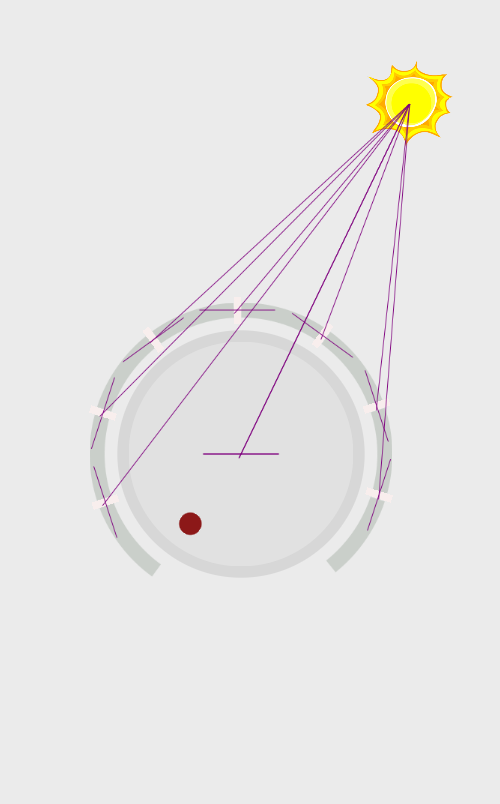

5.2，为了便于调试和理解，我对全部须要做投影效果的view画出了其与光源的连线，view的垂直平分线。而且进行了对应的延长。
同一时候也把view的四个顶点和中心点也描出来了

5.3。注意看，每一个夹脚处都有一个小的出头部分。这就是阴影的偏移量。

依照这个偏移量来设置阴影就会有一种仿真的效果。

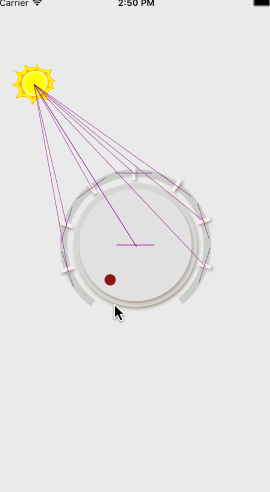

5.4，我们把阴影效果设置上去看下终于的效果，是不是開始有点感觉了？

5.5最后把全部的辅助线都关掉。再看看效果

6，先就这么多。花了好几个晚上做出来的。想弄清原理的话主要还是在代码里面。代码凝视写的也比較多。

欢迎有兴趣做动效的私聊我啊。纯粹是兴趣，不为不论什么利益。
