美术 2.5 模型常见问题及规范

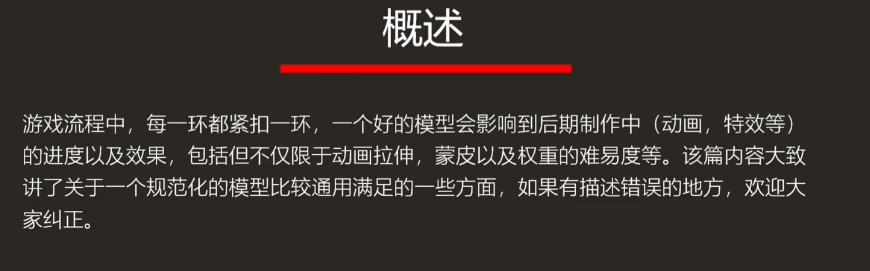

为了保证画面的最终效果，制定规范，从model初期阶段介入。

模型阶段

• 高模
  • 布线要求不严格，仅为获得高精度贴图法线　　
• 中模
• 低模
• 烘培高模法线贴图，使视觉效果变成高模
• 使用：进入引擎，绑定动画、蒙皮等（需要uv化）

 模型基础要求

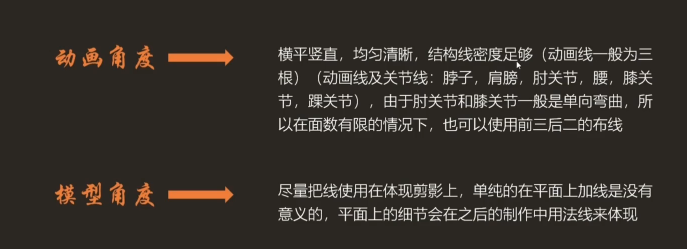

布线合理性



布线均匀



• 例如上半身进度高下半身反之，剪影的上半身圆润、下半身棱棱角角
• 优化问题

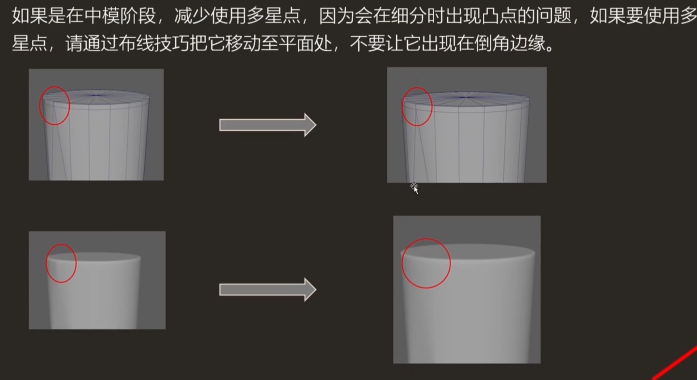

中高模卡线





•  多星点（超过4条边的顶点）卡在边缘，uv化会变形

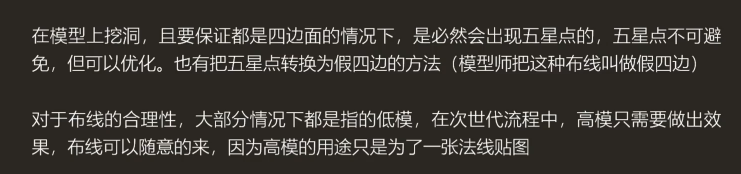

• 多星点无法避免（存在孔洞），

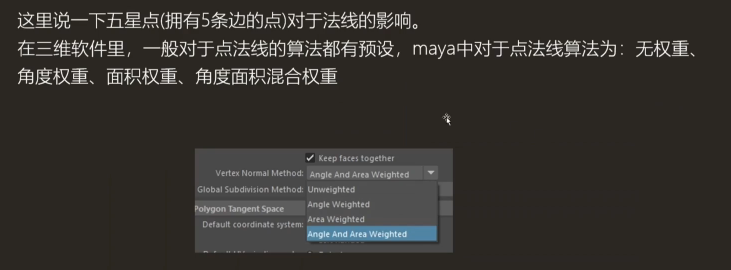

• 五星点对法线影响

  • 　　 点法线算法中，面积权重

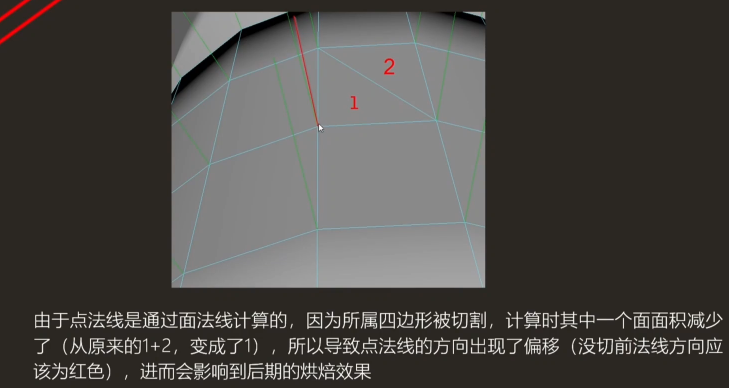

  • 四个面交集的点的法线，有四个面的的法线根据权重求得，如果有面出现分割，法线会有变化
  • 不同dcc软件对于四边形预划分不同，四边形四个点不在同一平面的情况，要连接对角线

UV合理性

uv放在01框（sp只能在01框绘制 or 勾选多像限UV = 将每个象限单独做成材质球来绘图）

利用率

• 　　打直，更好利用空间
• 　　拉伸，不允许不均匀拉伸

烘培时，公用uv（裤子的左右是重叠的）其中一块挪出01框

硬边的地方uv必须断，否则会有接缝

tining贴图（四方连续贴图），uv需要左右对齐，否者会有断开or对不齐情况

光滑组

ps.光滑组用面定义法线，软硬边通过边定义法线

maya，判断边是否软硬

　　软 法线朝向俩个面的平均方向

　　硬 多个法线方向，会产生不可修复的接缝原因，不切开有多个法线

max，判断面

　　软 一个面可以有多个光滑组

　　硬

dcc软件中，导出锁定法线，导入解锁法线

　　在不同dcc软件流通，需要解锁法线，重新定义光滑组（插件解决）

　　如果低模重定义软硬边，烘培的贴图需要重新烘培

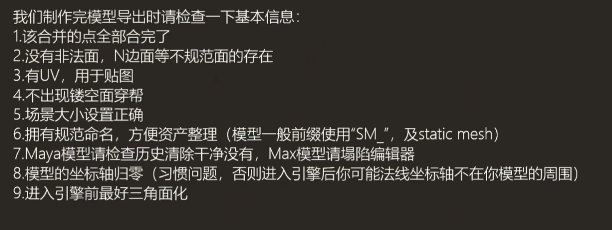

模型基本规范

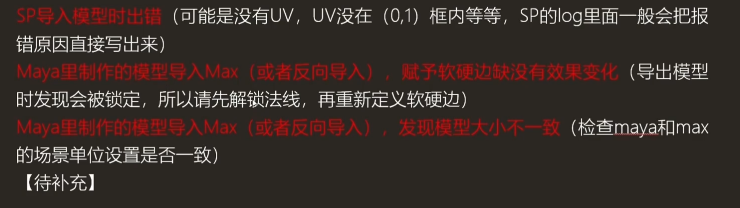

 常见问题
