一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

1. 下载虚拟机软件Oracle VisualBox；
2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。


主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

实验截图：

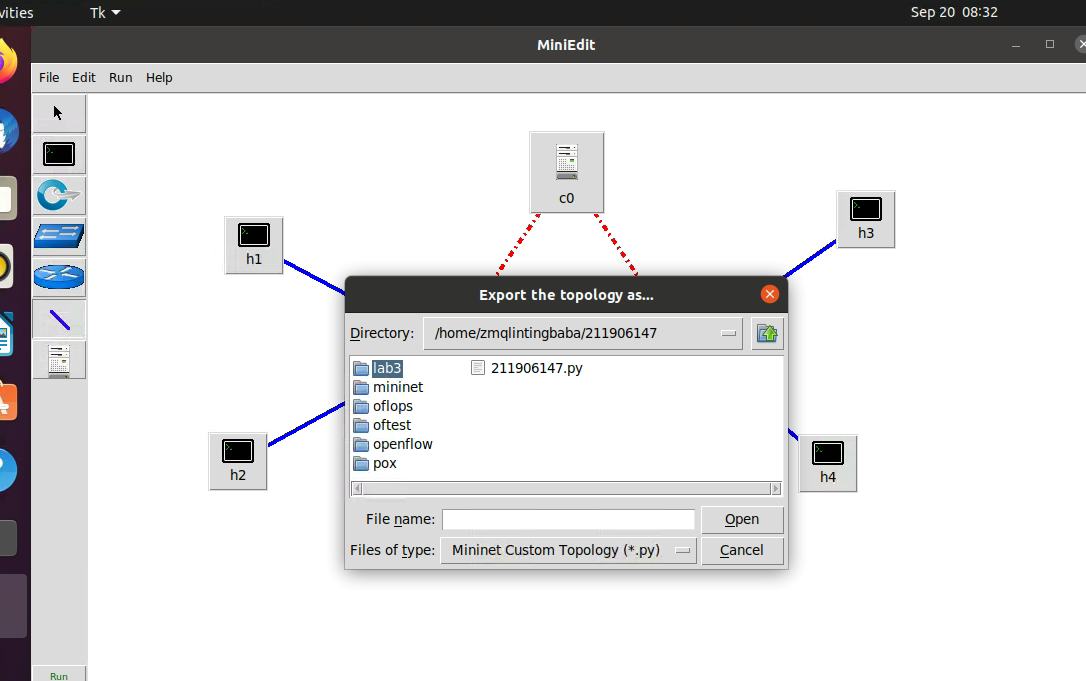

1.导出的拓扑文件存入目录：/home/用户名/学号/lab3/

2.抓包结果

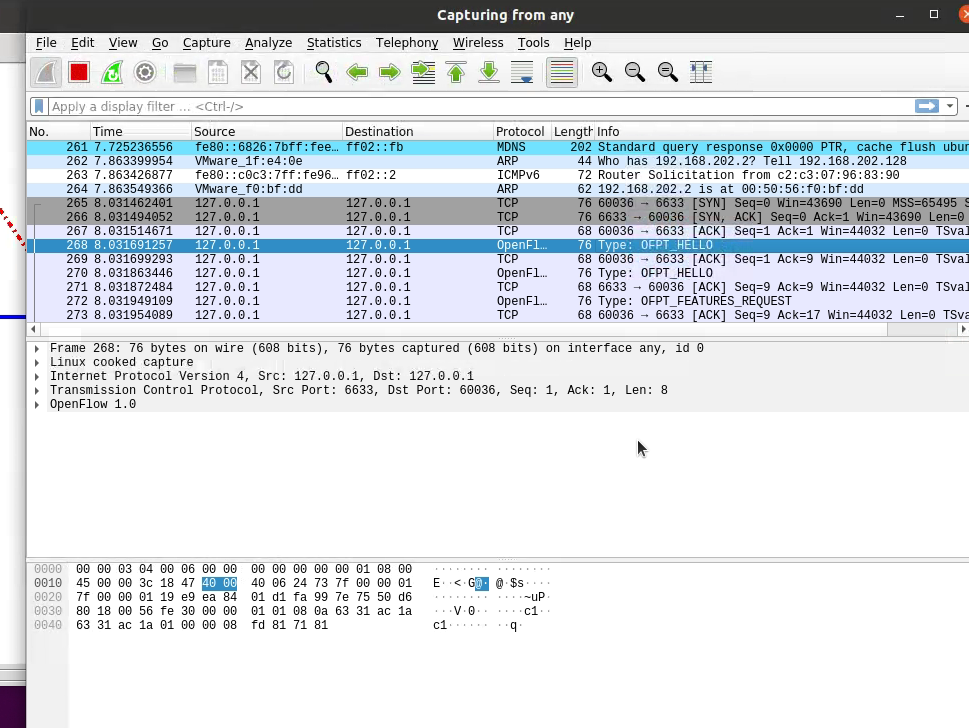

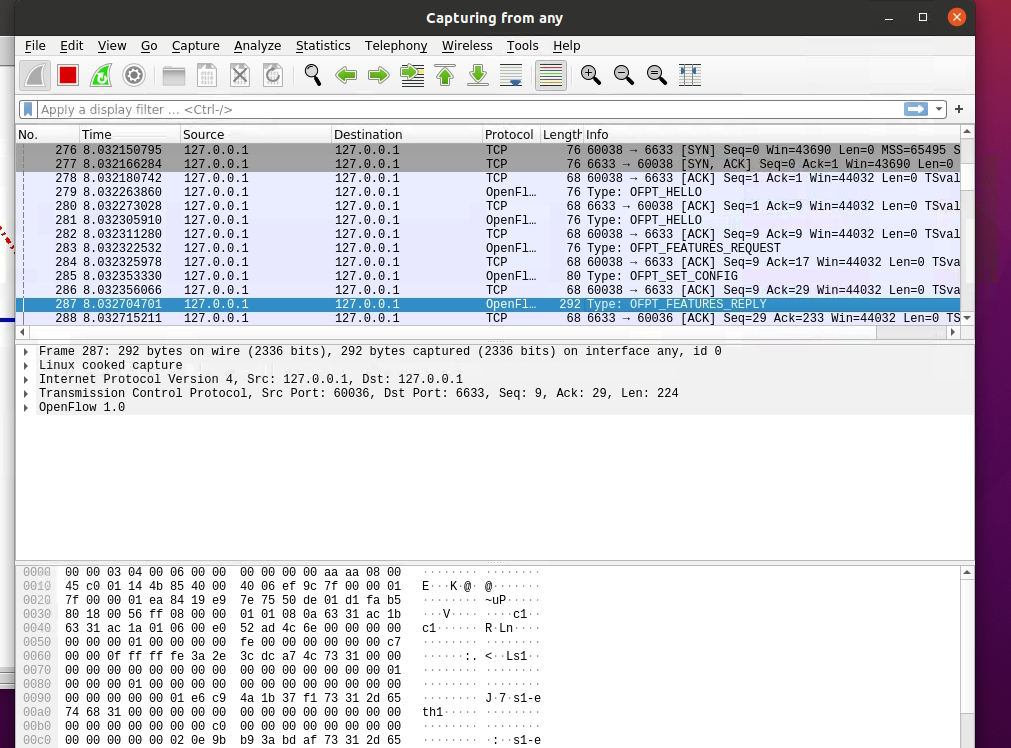

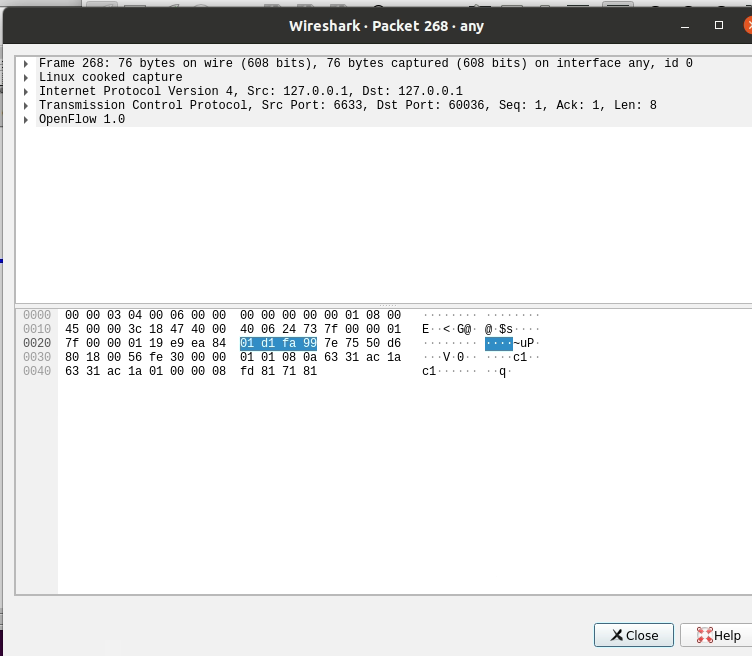

hello

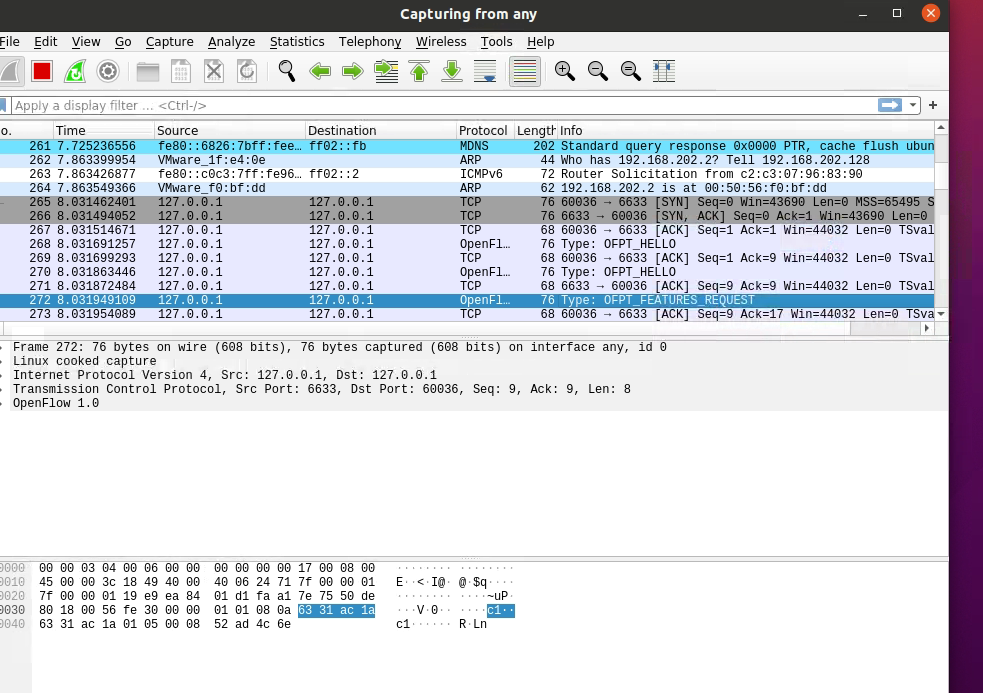

Features Request

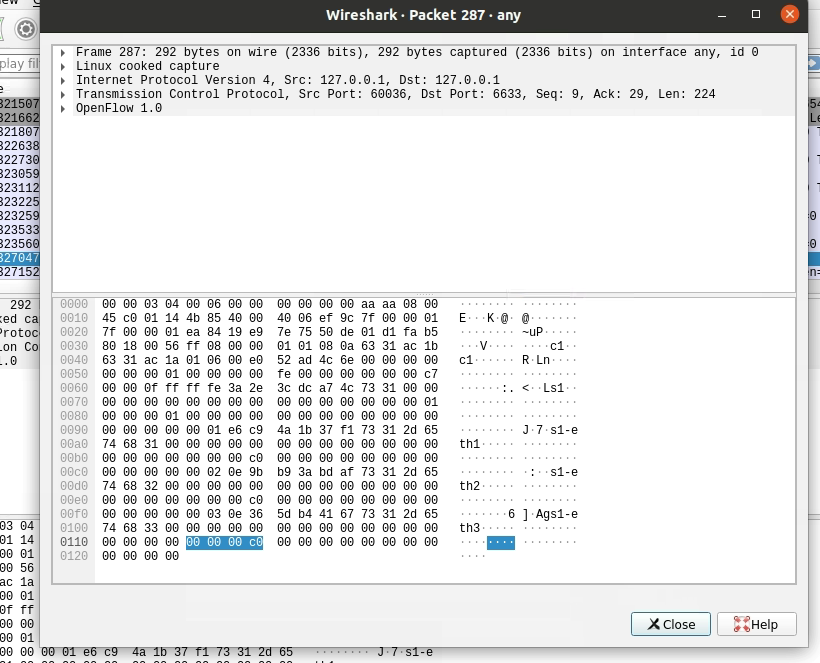

Features Reply

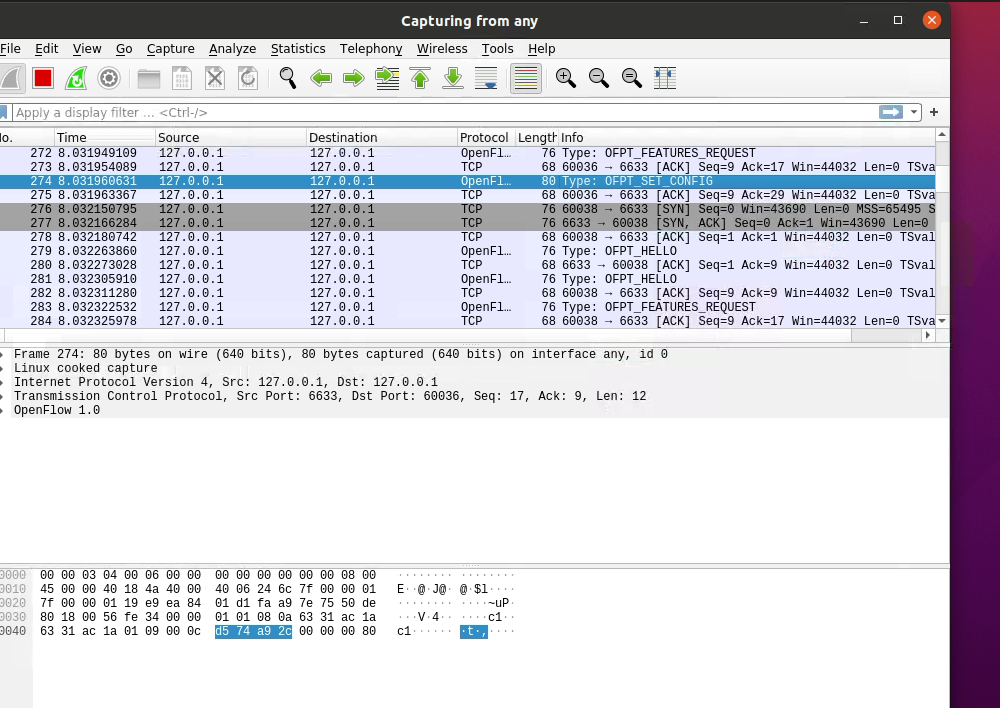

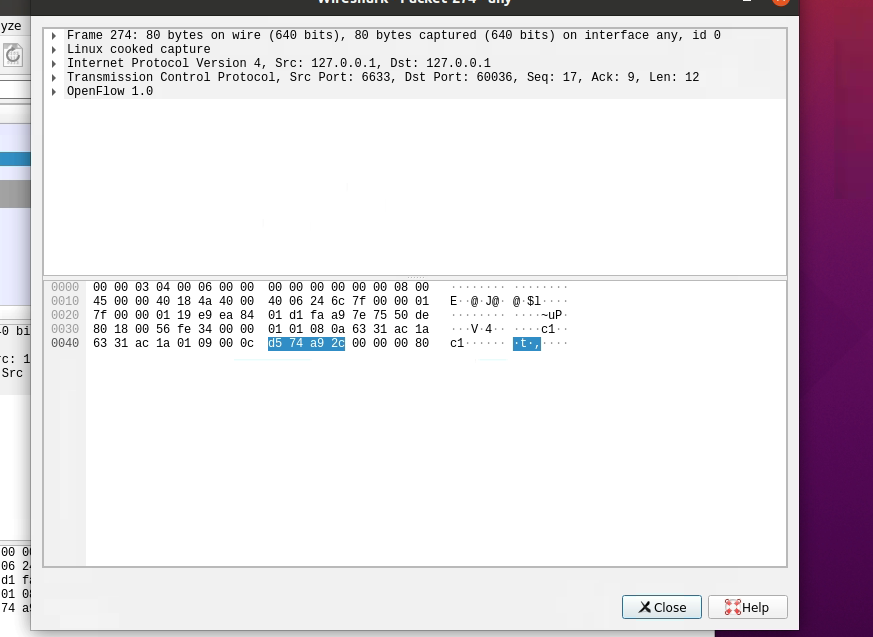

set config

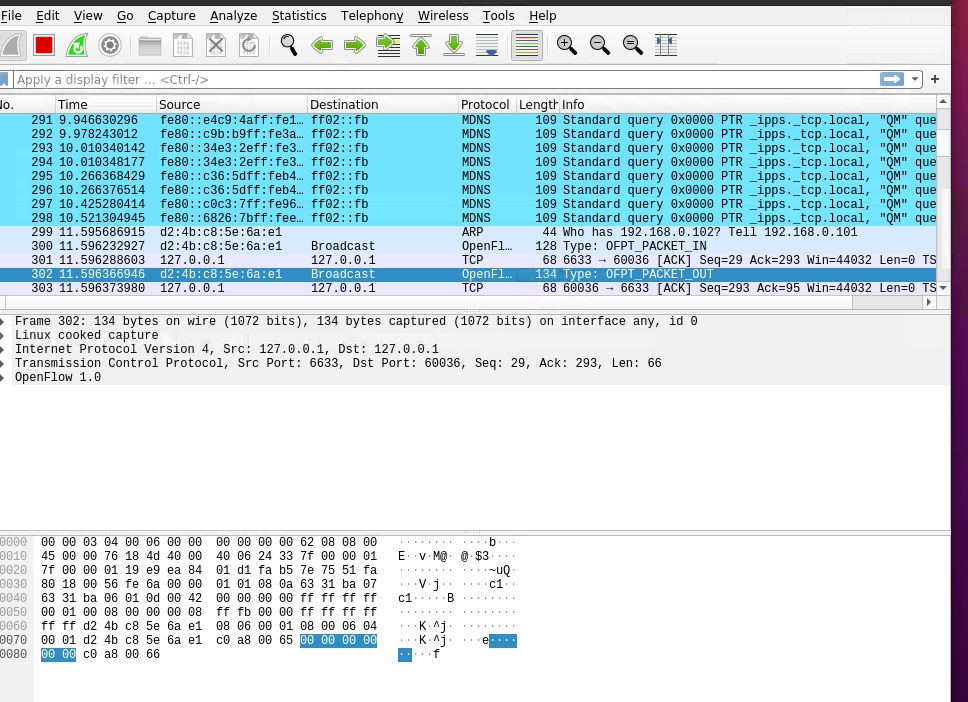

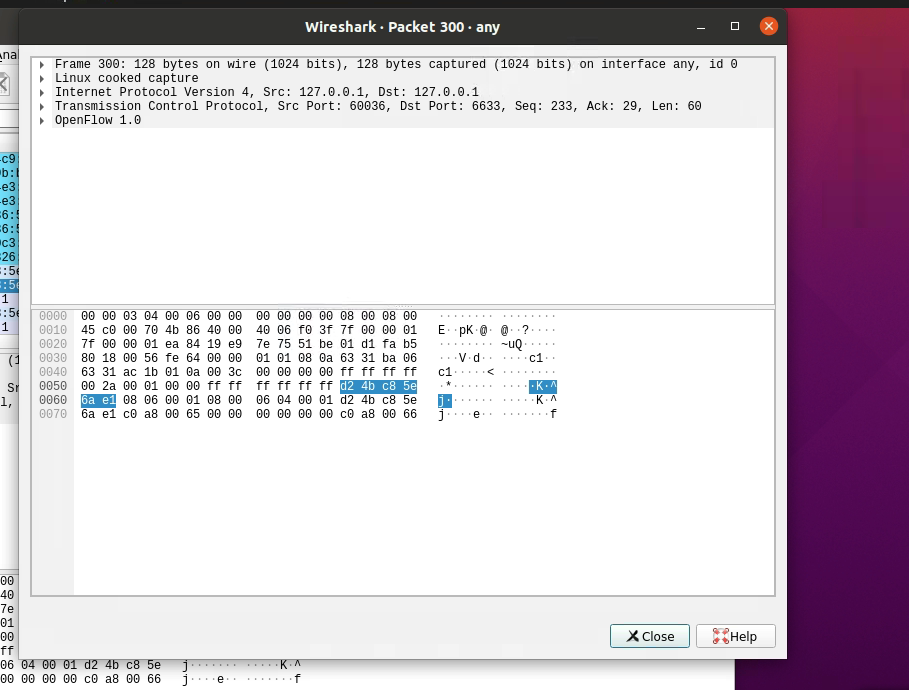

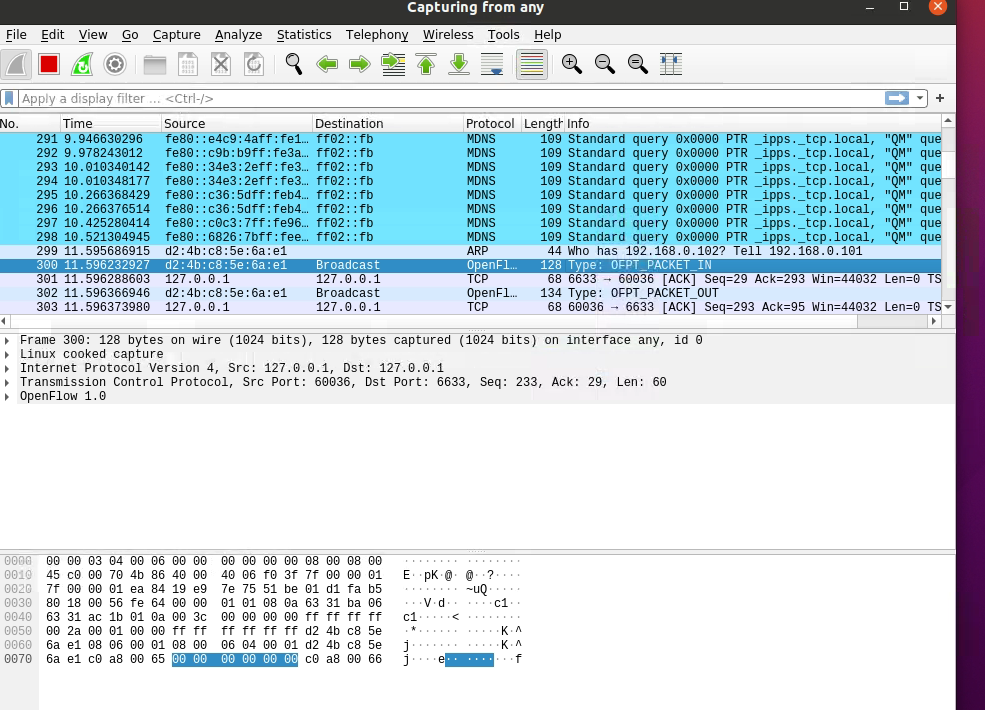

PacketIn

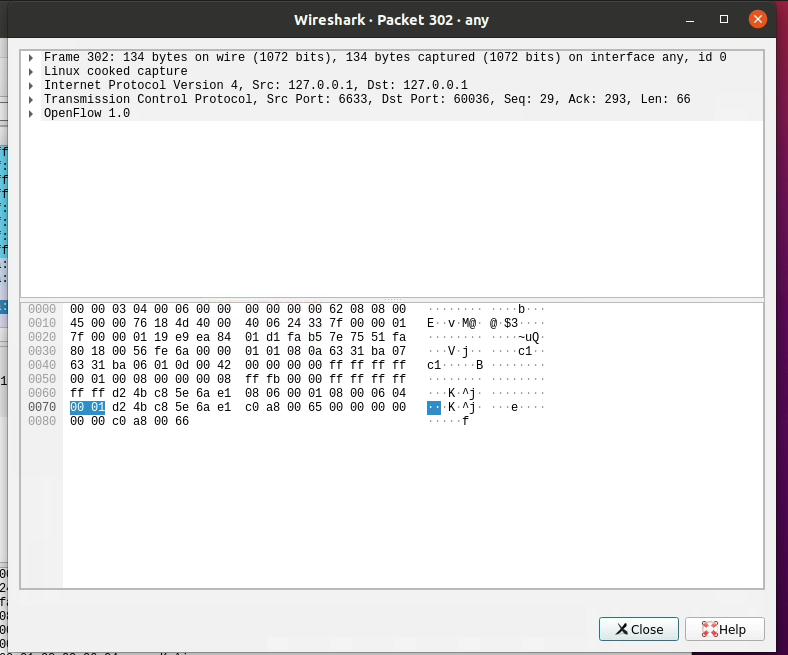

PacketOut

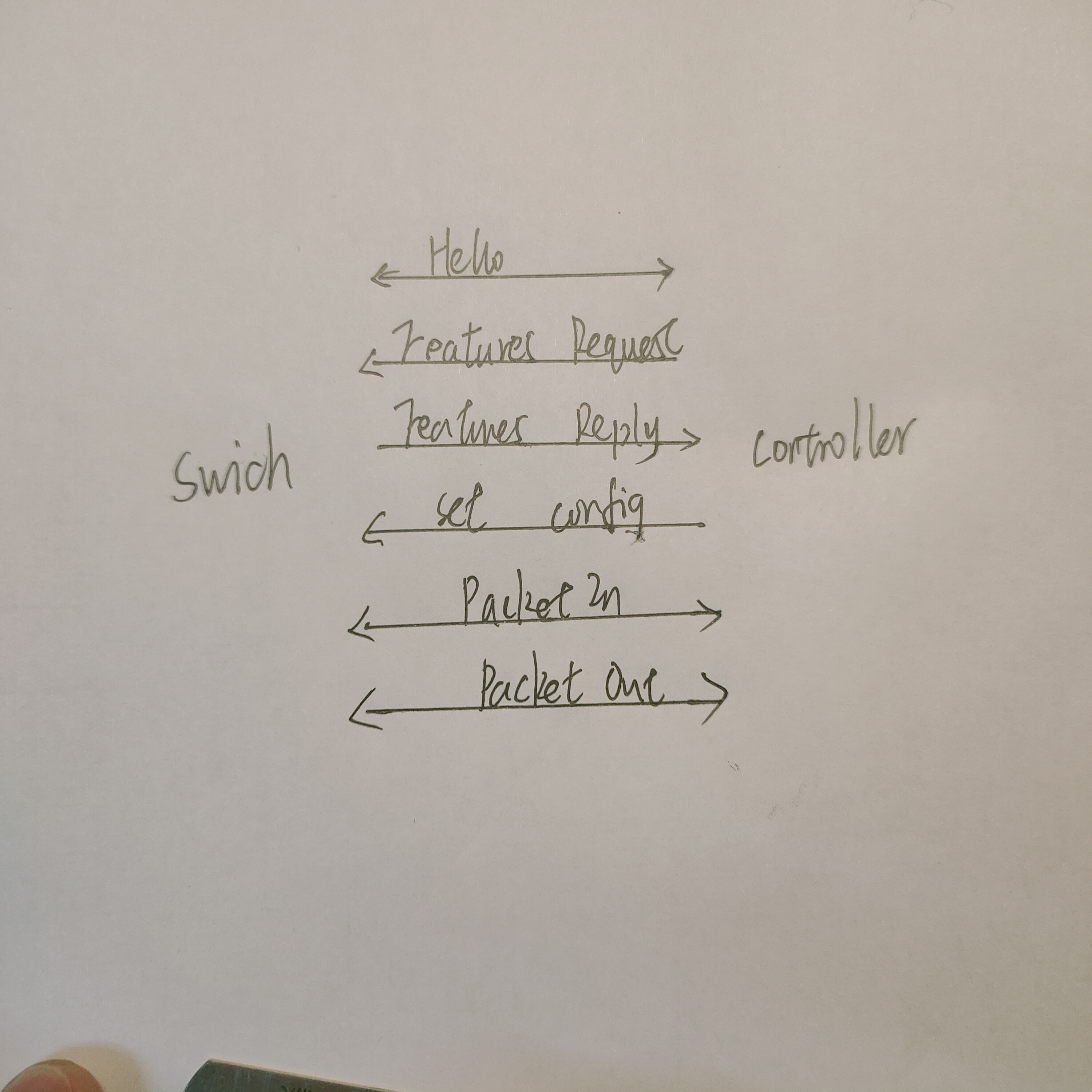

1. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。



2. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

   答：交换机与控制器建立通信时使用的是TCP协议。

四、实验心得

通过本次实验，对于整个课程的理解更加1透彻，通过抓包等过程也更加明白了其中的通信原理，更重要的一点是通过实践不仅锻炼了动手分析能力，更加全面的对于只是有了一个整体的把控。也让我通过一次次的实践更加了解的这门新加入的课程，慢慢的我也对这门课程有了更大的兴趣，也希望自己最后有所收获，可以真正做到学以致用。
