SDN第一次实验

实验1：SDN拓扑实践
一、实验目的
1.能够使用源码安装Mininet；
2.能够使用Mininet的可视化工具生成拓扑；
3.能够使用Mininet的命令行生成特定拓扑；
4.能够使用Mininet交互界面管理SDN拓扑；
5.能够使用Python脚本构建SDN拓扑。
二、实验环境
1.下载虚拟机软件Oracle VisualBox 或 VMware；
2.在虚拟机中安装Ubuntu 20.04 Desktop amd64；
三、实验要求
（一）基本要求
1.在Ubuntu系统的home目录下创建一个目录，目录命名为学号。

2.在创建的目录下，完成Mininet的源码安装。

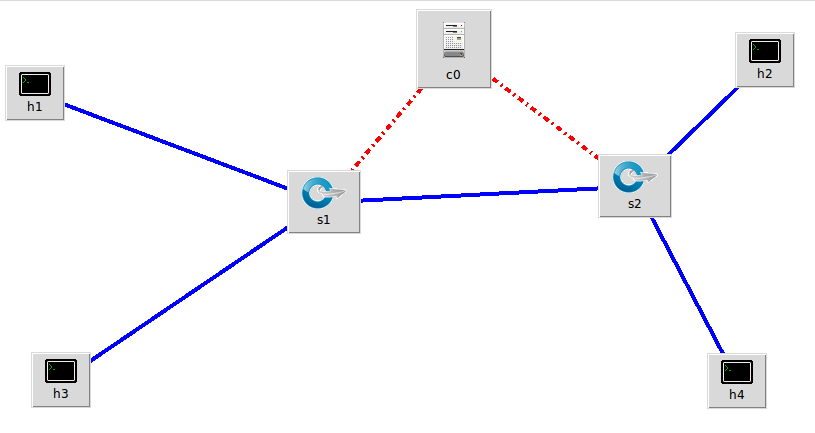

3.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

4.使用Mininet的命令行生成如下拓扑：

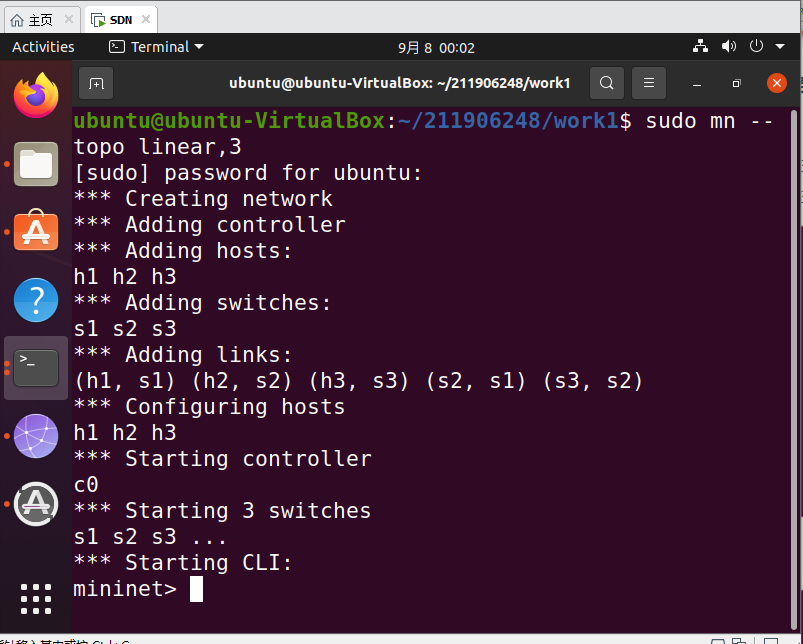

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

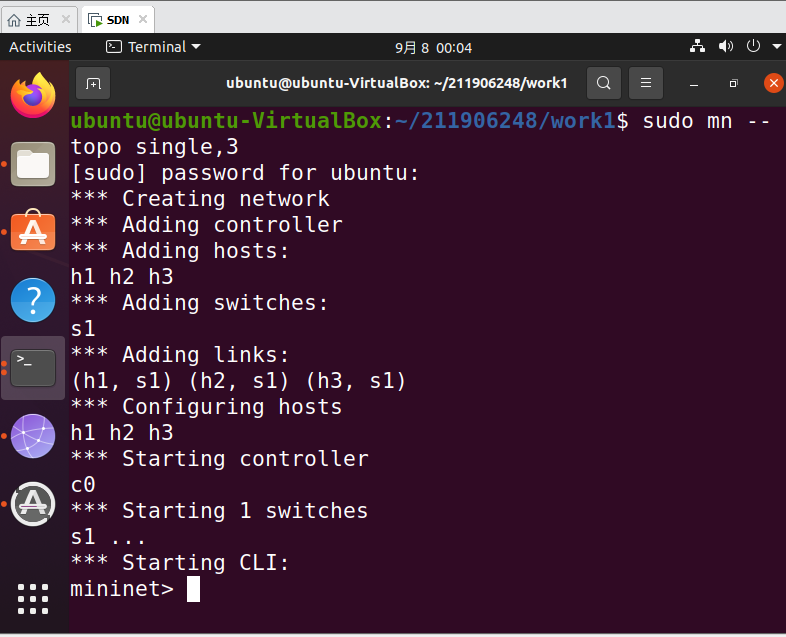

b) 3台主机，每个主机都连接到同1台交换机上。

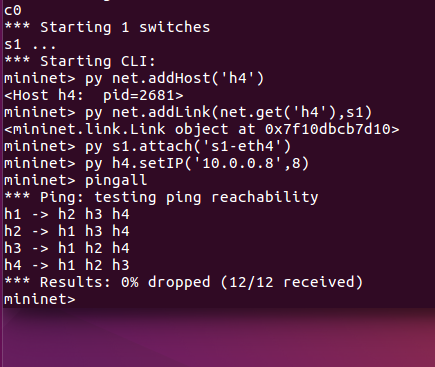

5.在4 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

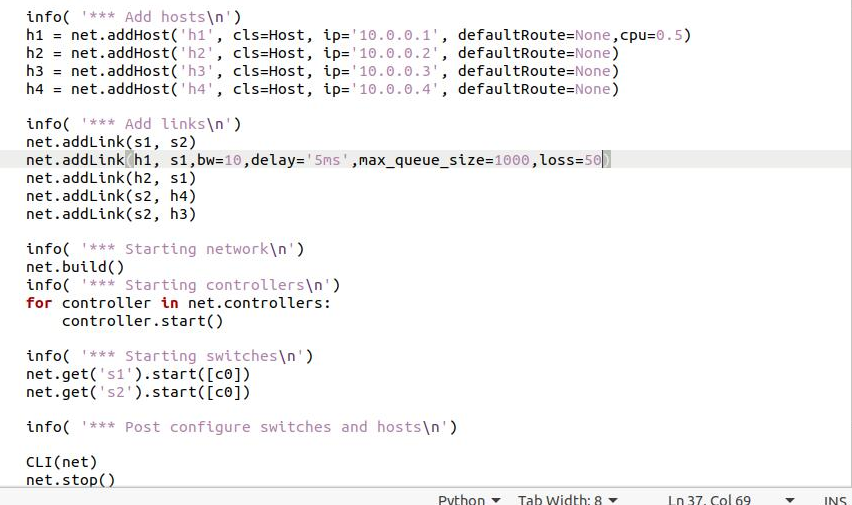

6.编辑（一）中第3步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

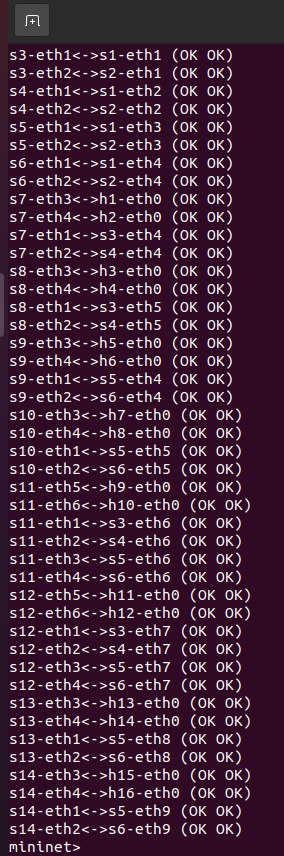

7.Python代码
from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import CPULimitedHost, RemoteController, Controller
from mininet.link import TCLink
from mininet.util import dumpNodeConnections
from mininet.log import setLogLevel
from mininet.cli import CLI

class MyTopo(Topo):
def init(self):
Topo.init(self)
L1 = 2
L2 = L12
L3 = L22
a = []
b = []
c = []
for i in range(L1):
sw = self.addSwitch('s{}'.format(i + 1))
a.append(sw)
for i in range(L2):
sw = self.addSwitch('s{}'.format(L1+i+1))
b.append(sw)
for i in range(L3):
sw = self.addSwitch('s{}'.format(L1+L2+i+1))
c.append(sw)
for i in range(L1):
sw1 = a[i]
for sw2 in b[int(i/2)::int(L1/2)]:
self.addLink(sw2,sw1)
for i in range(L2):
sw2 = b[i]
self.addLink(sw1,sw2)
for i in range(0,L2,2):
for sw1 in b[i:i+2]:
for sw2 in c[i:i+2]:
self.addLink(sw2,sw1)
for i in range(0,L3,2):
for sw1 in b[i-4:i]:
for sw2 in c[i:i+2]:
self.addLink(sw2,sw1)
count = 1
for sw1 in c:
for i in range(2):
host = self.addHost('h{}'.format(count))
self.addLink(sw1,host)
count+=1
topos={'mytopo':(lambda:MyTopo())}
def simpleTest():
topo=MyTopo()
net = Mininet(topo,host=CPULimitedHost,link=TCLink)
dumpNodeConnections(net.hosts )
CLI(net)
net.stop()
if name=='main':
setLogLevel('info')
simpleTest()
四.实验心得
因为第一次接触sdn，所以不论是在安装配置环境上以及代码编写上都遇到了许多的问题，实际操作起来困难程度对我来说还是挺大的，最后通过上网查询以及找同学们解答，最后艰难地完成了这次的实验。在安装mininet的时候也遇到了一些问题，只能在网上摸索出答案。
希望接下来的每次任务都可以及时完成，及时提交，认真学习sdn相关知识，完成sdn的学习。
