【副屏-数据监控】威纶通+组态王

威纶通连接西门子313+cp343-1-learn

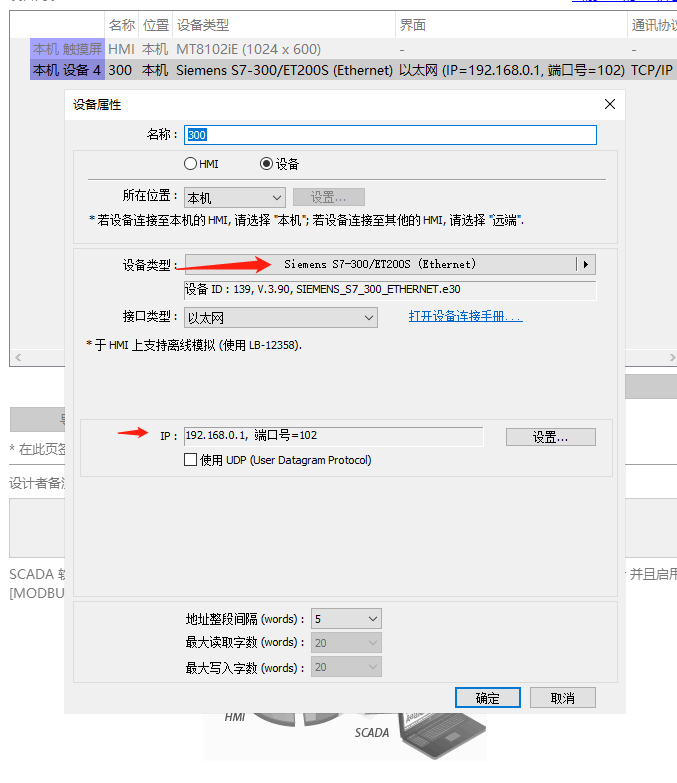

连接方式设置如下

---

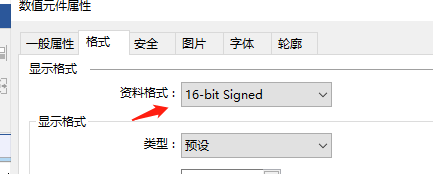

然后记住绑定的数据要设置成有符号的格式







---

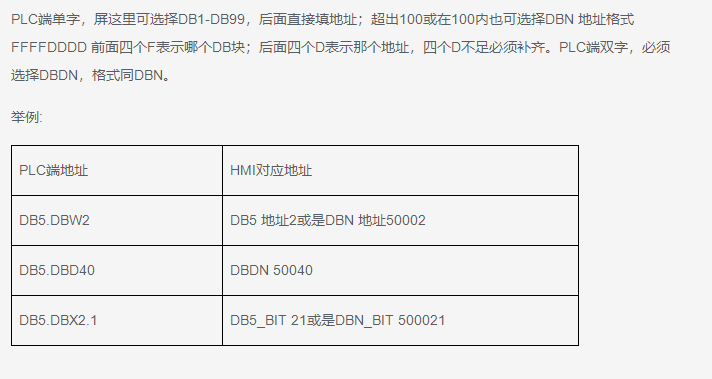

 然后超过DB100的块需要另外选择DBN等格式





---



另外测试了313及317都不支持frofinet连接，还有可以在以前的程序上加入顶推最大值最小值的设备编号（用循环判断 xx.推拉位移=推拉最大值 则输入 设备编号=#j1循环号）
