OSPF实验

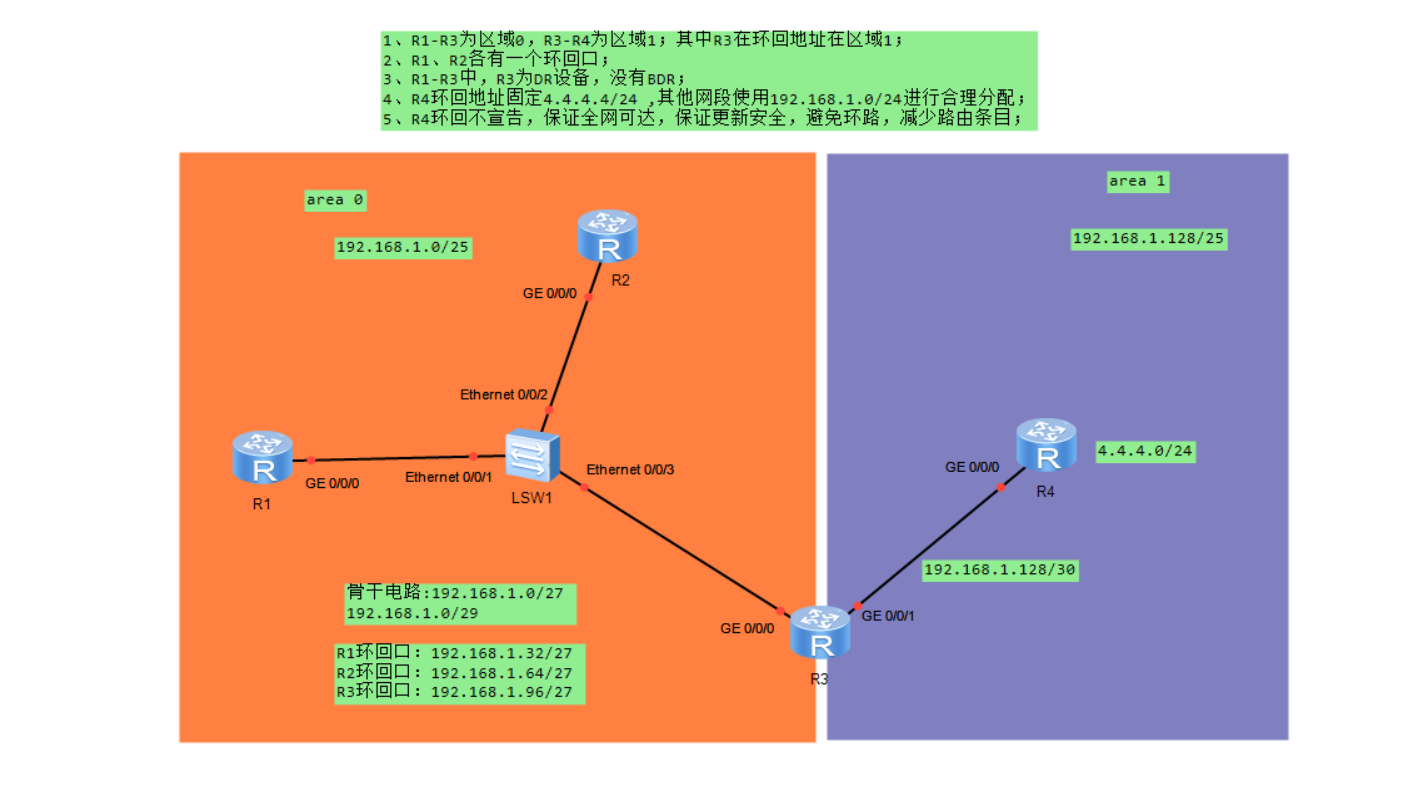

一、实验拓扑

二、实验要求
1、R1-R3为区域0，R3-R4为区域1；其中R3在环回地址在区域1；
2、R1、R2各有一个环回口；
3、R1-R3中，R3为DR设备，没有BDR；
4、R4环回地址固定4.4.4.4/24 ,其他网段使用192.168.1.0/24进行合理分配；
5、R4环回不宣告，保证全网可达，保证更新安全，避免环路，减少路由条目；

三、实验配置
（1）配置地址

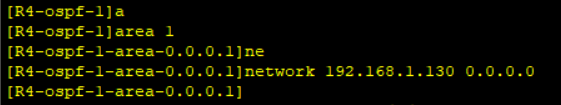

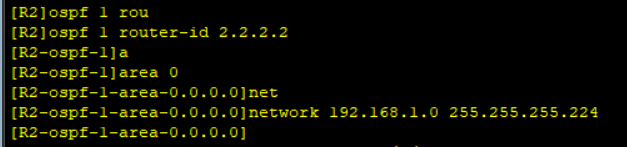

（2）ospf协议配置

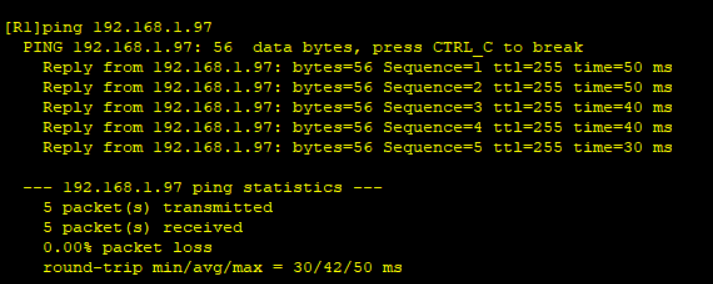

ping一下看通不通

（3）在R4上配置缺省

ping一下

（4）更改优先级

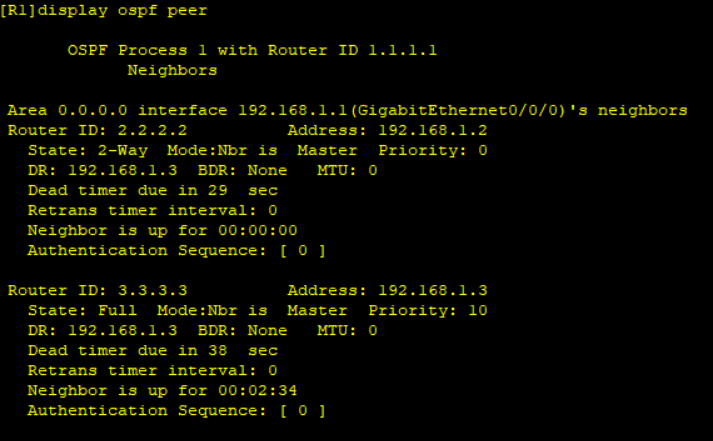

查表

（5）认证保证安全

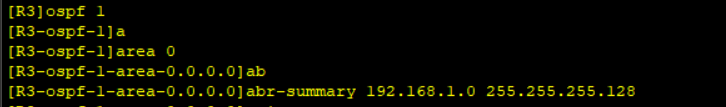

（6）网段汇总，减少路由条目


（7）避免环路
