静态路由综合实验

静态路由综合实验

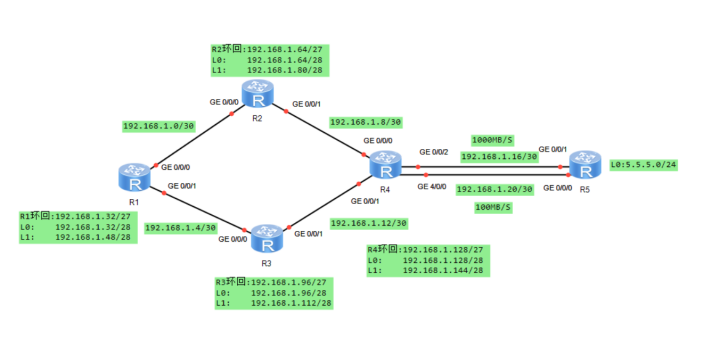

一、实验拓扑：

二、实验要求:
1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；
2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；
4.全网可达，尽量减少每台路由器路由条目数量，避免环路；
5.R4与R5间，正常1000M链路通信，故障时自动改为100M；
三、实验思路:
1、划分IP，并给相应设备配置IP地址
2、编写除了到达5.5.5.0/24之外，到达其他网段的静态路由
3、配置缺省路由，实现5.5.5.0/24互通，至此实现全网通
4、防环，做黑洞路由配置
5、做备份，通过改变路由条目优先级实现
6、测试，观察1000MB/S链路故障时，数据能否走100MB/S链路。
四、实验步骤：

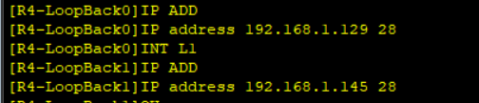

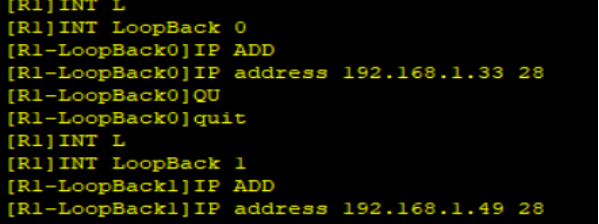

1、配置IP地址
接口地址：

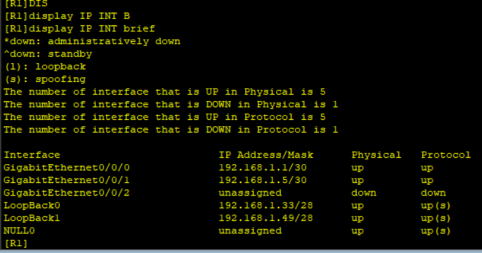

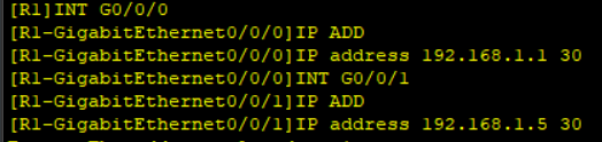

R1：

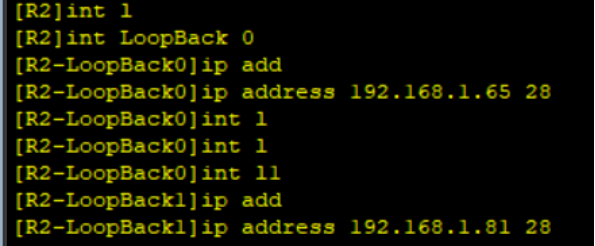

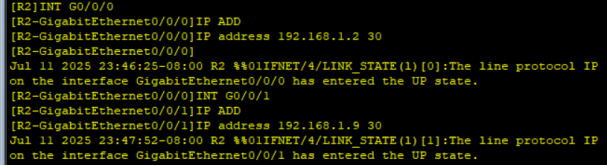

R2：

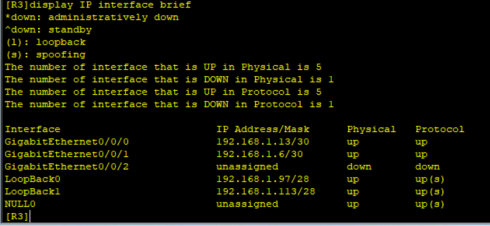

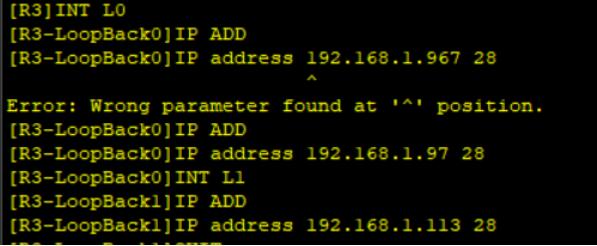

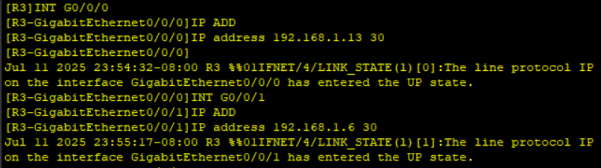

R3：

R4：

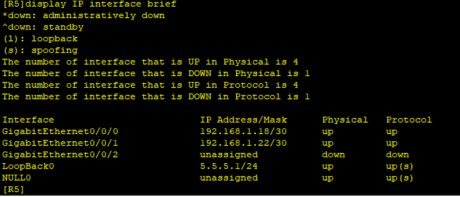

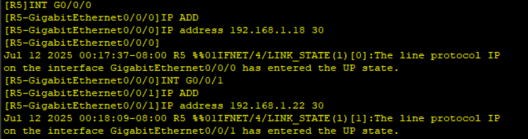

R5：

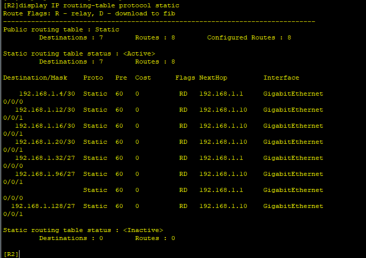

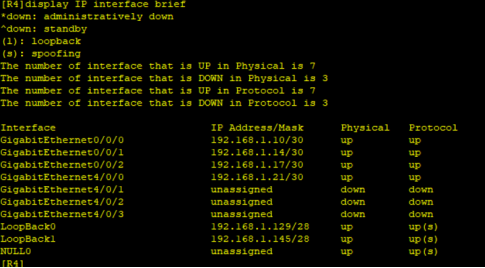

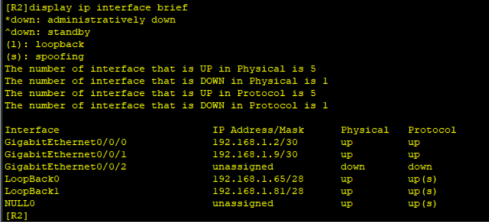

2、检查

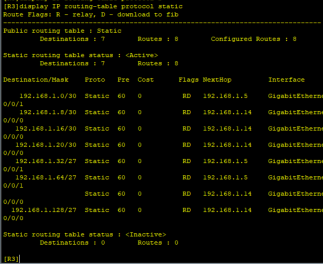

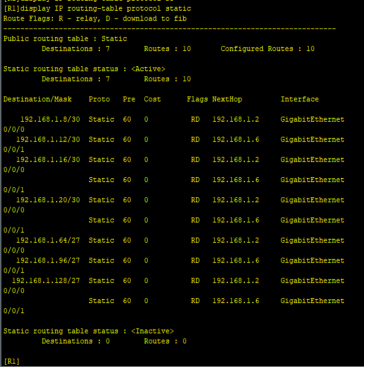

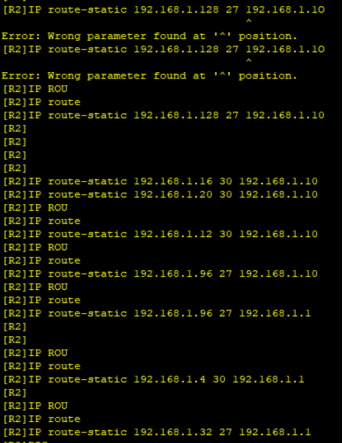

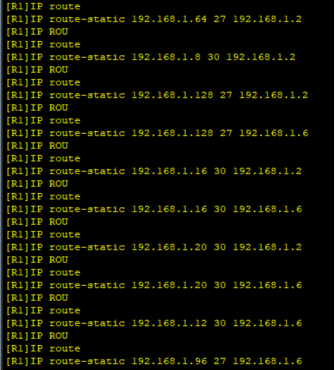

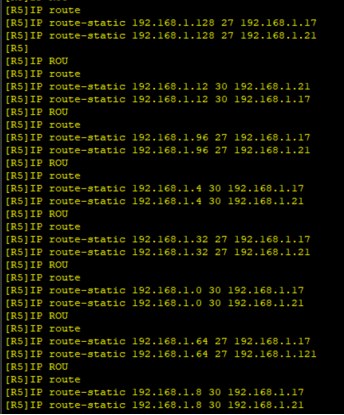

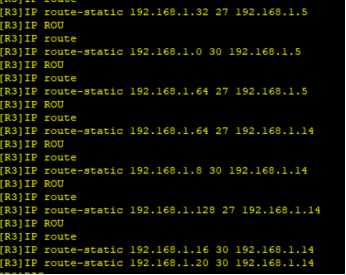

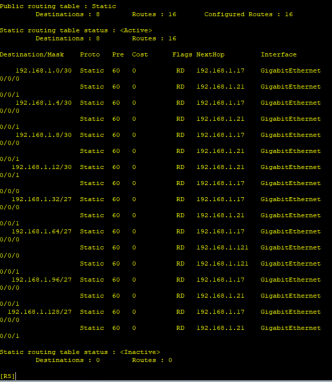

3、配置静态路由

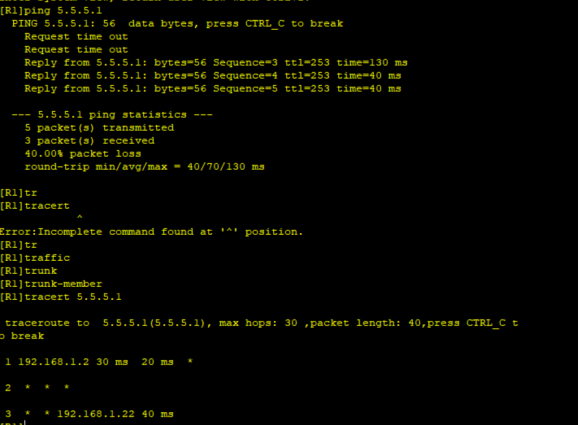

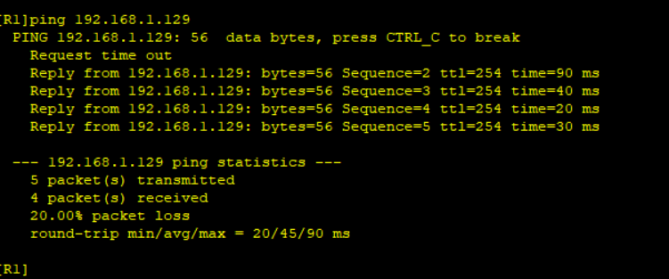

Ping一下

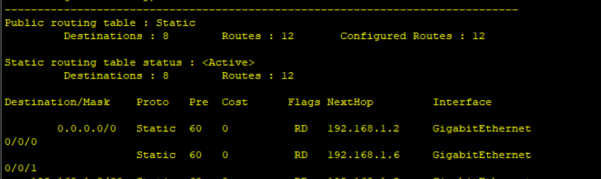

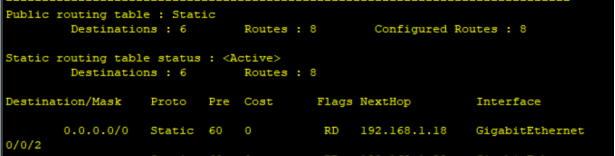

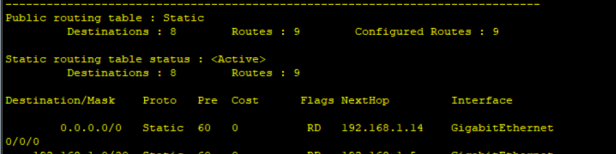

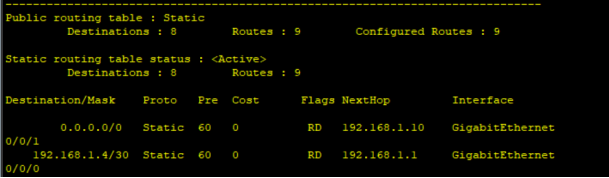

4、写静态缺省，实现全网通

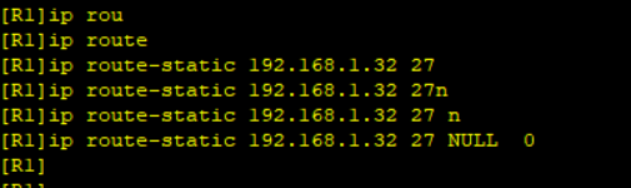

5、防环，做黑洞路由配置

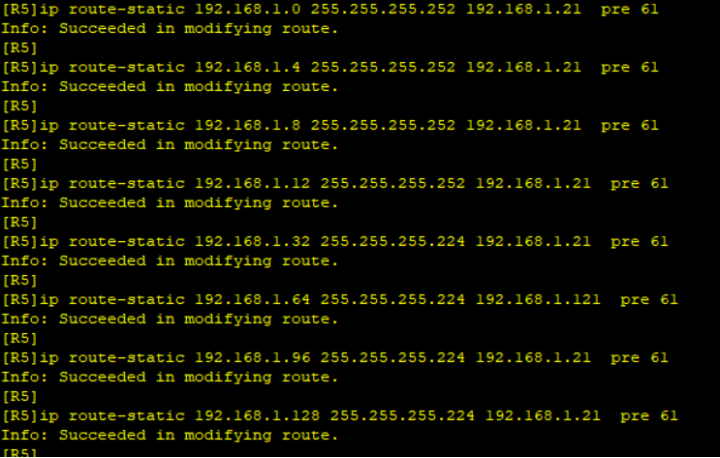

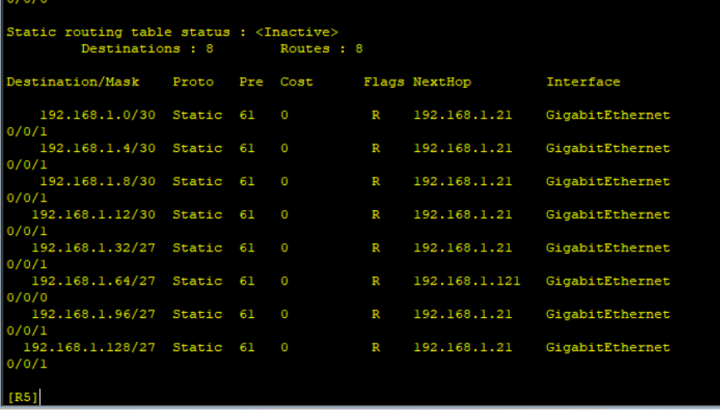

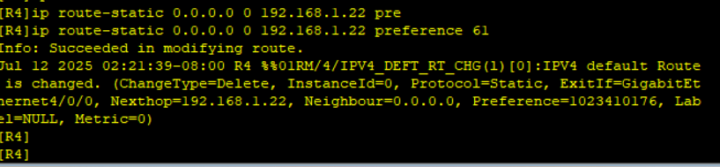

6、优先级

断了1000MB/S的路径

检测：
