PADS笔记

PCB设计流程

1. 准备--功能确定、元器件选型
2. 元件库建立-元器件符号、器件封装
3. 绘制原理图-根据电路功能，将元器件符号进行连接
4. 导出网络表--将元器件的连接关系，以及元器件的信息导出一个文件，以方便导入到其他软件中
5. 导入网络表---将原理图导出的网络表导入到Layout软件中
6. 元器件布局—将元器件合理的在板中摆放
7. 布线—将元器件用导线连接好
8. 验证—检查有无错误（一方面自己目测，再一方面使用软件检查）
9. 生产资料导出—将PCB工厂需要的加工资料导出
10. 将生产资料发给PCB板厂去加工
11. 装配元器件（焊接）、调试
12. 小规模量产
13. 大规模量产

PADS Logic 快捷键

原理图属性设置 Ctrl+Enter

原理图搜索元件 S R1

添加图页

设置-->图页-->添加

调整设计栅格 G+数字

调整显示栅格 GD+数字

电气连接线 F2



移动 Ctrl+E

元件旋转 Ctrl+R

元件X镜像 Ctrl+F

元件Y镜像 Ctrl+Shift+F



页间连接符 Alt+空格

电源符号 Shift+空格

接地符号 Ctrl+空格

切换电器符号类型 Ctrl+Tab



拖动元件快速复制 Ctrl+鼠标



设置指定线宽 W + 数字  例如 W 15

指定坐标 S +坐标     例如S 500 600



PADS Layout快捷键

设置PCB基本属性  Ctrl+Enter

切换单位 UMM //mm UM //mil

调整设计栅格 G+数字

调整显示栅格 GD+数字

设置原点 SO

库管理配置

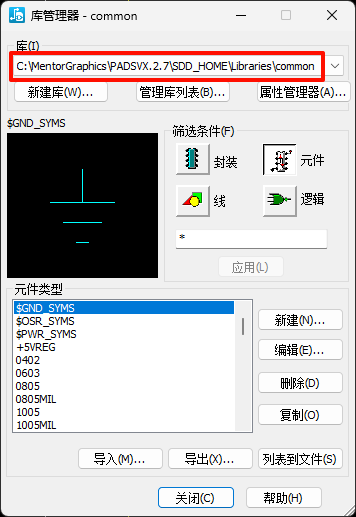

保留系统自带元件库 此库自带引脚 页连接符 电源符号等常用符号

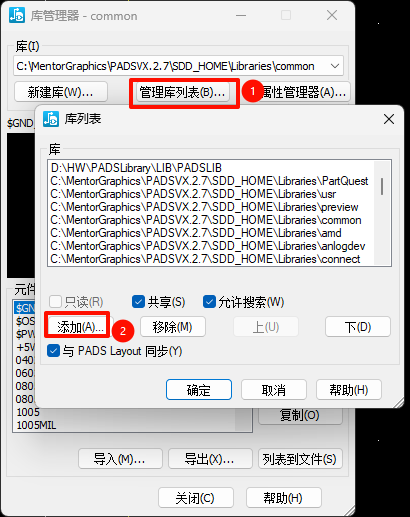

添加自建元件库

新建SCH库文件

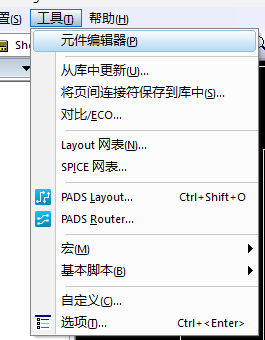

PADS Logic->工具->元件编辑器

调整显示线宽 否则无法正常显示



1、使用2D线工具绘制图形

2、元件管脚

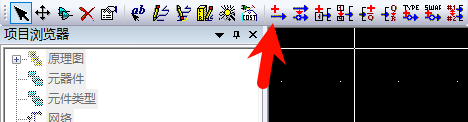

放置端点

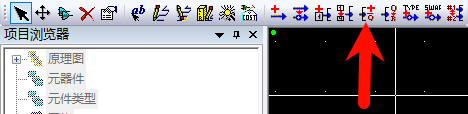

重新编号

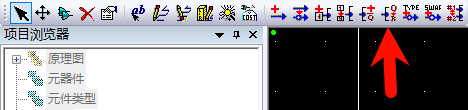

设置管脚名称

修改管脚名称













新建PCB库文件

方法1、PADS Layout ->工具->PCB封装编辑器

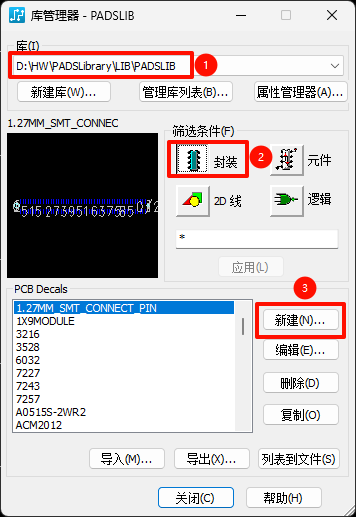

方法2、进入库管理再新建封装



放置焊盘

放置焊盘后 双击更改属性 尺寸及位置



放置多个焊盘

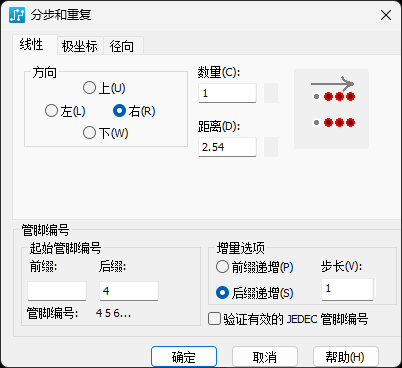

在放置好的焊盘上右击 选择 “分步和重复”



多Pin脚重新编号

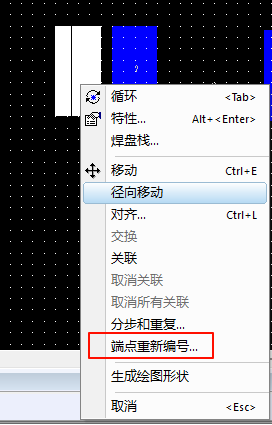

选中焊盘后右击“端点重新编号”
