Xilinx FPGA平台DDR3设计保姆式教程（2）DDR3的各个时钟频率及带宽分析

xilinx平台DDR3设计（2）DDR3各时钟频率及带宽分析

前言：

对FPGA而言，时钟就是脉搏，必须理解透彻！



---

汇总篇：

https://blog.csdn.net/m0_52840978/article/details/121191410

---

  一、 如何知道器件所支持的时钟频率？

举例说明：

DDR3 型号： MT41J256M16xx-125

（记住这个常用型号，后文还是以此型号讲解）

FPGA 型号： XC7K325TFFG900-2 （常用FPGA型号）

datasheet ： MT41J512M8RH-125:E（DDR3）、DS182（FPGA）

1.1DDR3芯片的带宽、位宽和最大IO时钟频率

翻看DDR3对应型号MT41J256M16XX-125的数据手册，可以看到：

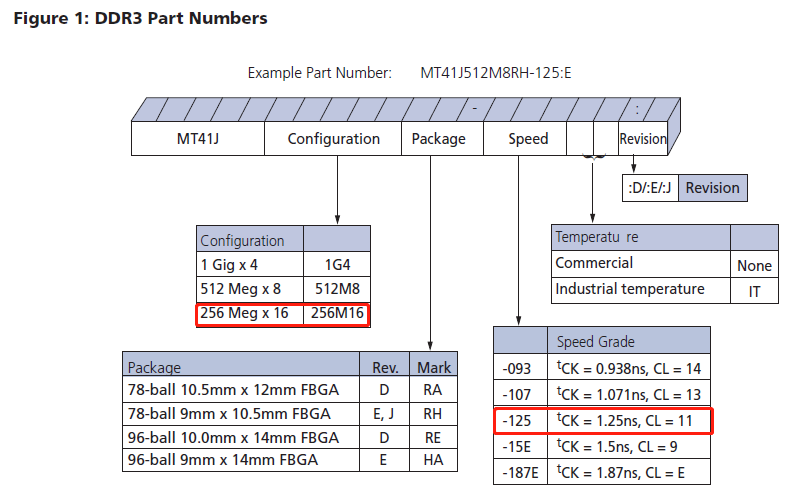

图1. DDR3 Part Numbers

IO时钟频率：

根据Part Number 中的“-125”我们就可以找到图中的tCK = 1.25ns，就可以算出芯片支持的最大IO时钟频率：1/1.25ns = 800Mhz;此处的IO时钟频率也就是DDR3的频率；

位宽：

根据Part Number 中的“256M16”我们可以找到图中2所指出的地方，这里的16是代表芯片的数据位宽是16位（也就是16根数据线）。

注意：

1. 当一个FPGA上挂多个DDR，如4片ddr3，位宽则会相应增大；16*4 = 64bit，再乘以DDR3的突发长度BL=8；那么程序设计里DDR3的读写位宽就变成了16*4*8=512bit； （这里留个印象，再后文IP例化及程序设计部分还会讲到，到时候对应起来看更容易理解）
2. 明明是512M的DDR，为什么又写成256M呢？

因为256M16是16根数据线16bit，对应过来就是2个byte；256M *16bit = 512MByte； 一般大B 指的是Byte，小b指的是bit；

带宽：

由于是DDR方式传输数据（上升和下降沿都传输），所以芯片的一根数据线上的传输速率 = 2*800Mhz = 1600MT/s。其实就是1600Mbit/s;

带宽就是16根数据线同时传输的数据速率 = 1600Mbit/s x 16 = 25600Mbit/s = 3200Mbyte/s = 3.125GByte/s

1.2 FPGA所支持的最大频率

翻看k7数据手册ds182可以看到：



图2. k7系列支持的DDR速率

k7系列的FPGA所支持的DDR3传输速率高达1866MT/s，这里需要跟硬件工程师具体了解了解，实际使用最高还是1600MT/s，对应频率= 1600M/2= 800Mhz；



二、时钟结构



图3. 始终结构

从图中，我们可以看到，主要有两个时钟：

①参考时钟 ： 200Mhz

②系统时钟 ： 时钟输入

那么对应到MIG IP核又是如何定义的呢？继续往下走

三、MIG IP核的时钟：

clock period时钟：



图4.  Clock Period

这里①Clock Period设置的参数就是 MIG 的PHY 接口对DDR3的时钟，也就是DDR3芯片实际跑的IO时钟频率，它由system clock（主时钟）倍频而来，最大频率不能超过DDR3 和MIG支持的最大频率中的最小值（前文已讲解如何查看器件所支持的最大频率）。

对应到MIG 例化的信号：

.ddr3_ck_p (ddr3_ck_p ),

.ddr3_ck_n (ddr3_ck_n ),

• ui_clk

图4下面②有个4:1,说明MIG 输出到app接口上的时钟ui_clk =  800M/4=200M ，即到时我们在写RTL逻辑代码时操作MIG核时，用的就是这个200M时钟；

注：当我们选择800M时钟时，下面的PHY to Controller Clock Ratio 只能选择4：1；对应过来ui_clk最大为200M；当我们clock period时钟选择小于800M时，这里可以选择4：1 / 2:1；



• input clock period



图5. input clock period

input clock period 对应的时钟就是MIG核的系统时钟，由PLL/MMCM输入；对应到例化代码就是：

.sys_clk_i (sys_clk_i ),

我们配置MIG核时选择多少M时钟，那么这里就要输入多少M

注：

推荐选择200Mhz，因为参考时钟也是200Mhz，配置的时候参考时钟可以直接使用系统时钟，减少端口信号

• ref clock

 参考时钟必须为200Mhz！

当我们系统时钟为200M时，参考时钟就可以直接使用系统时钟（use system clock）

四、行业术语

• 核心频率：核心频率就是DDR物理层（PHY）IO时钟频率，对应到MIG就是第一个配置的“CLOCK PERIOD”，上文我们选择的是800Mhz
• 工作频率：核心频率* 2 （上下沿）= 1600M核心频率* 2 = 1600M
• 传输速率：核心频率* 2 = 1600MT/s
• 带宽：传输速率*位宽 = 1600M * 16 = 25600Mbit/s = 3200Mbyte/s = 3.125GByte/s
