连接定义点设置

在EPLAN中，除了可以手动放置连接定义点，也可以设置自动放置连接定义点。另外还能设置连接定义点符号的种类，以及不显示连接定义点的符号。

1、连接定义点的手动放置

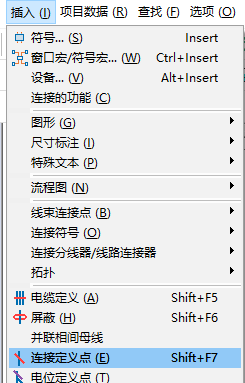

设置路径：【插入】—【连接定义点】，连接定义点符号跟随鼠标移动。在定义点符号跟随鼠标移动时按下“Backspace”键进入“符号选择”对话框，单击CDP，以后再次使用将默认使用CDP.

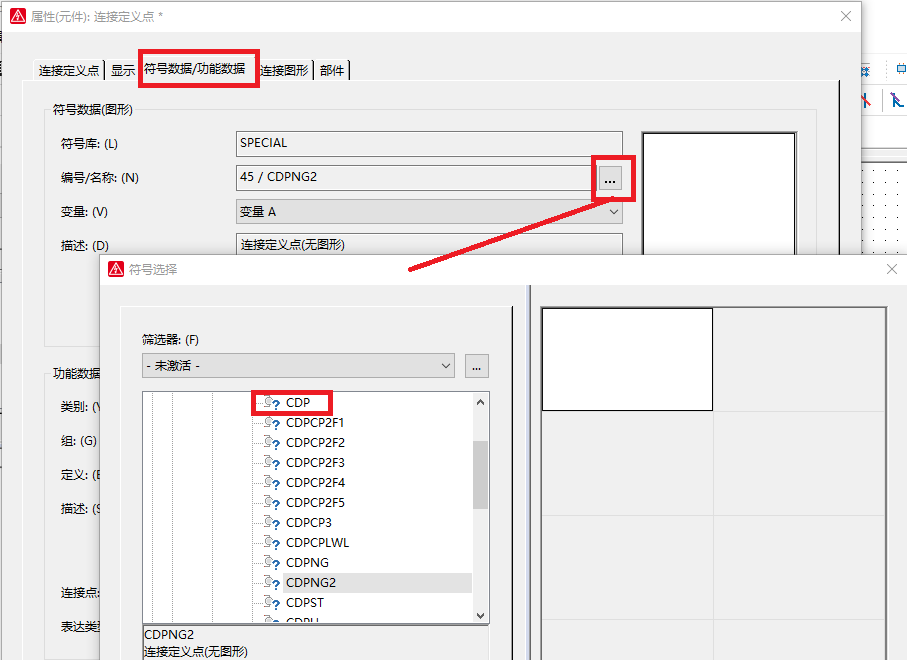

EPLAN默认设置“连接定义点”符号是CDPNG2为隐含。第一次修改时需要修改为CDP符号，设置路径：【插入】—【连接定义点】—【符号数据/功能数据】—【编号/名称】—【CDP】

2、连接定义点的自动放置

需要先选中任意一个电气件符号才能进行设置，否则在下面的【编号】为灰色。

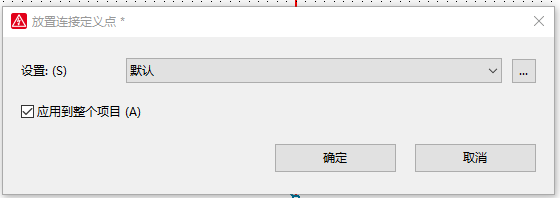

设置路径：【项目数据】—【连接】—【编号】—【放置】，勾选“应用到整个项目”，就会在整个项目中创建连接定义点。

3、连接定义点设置

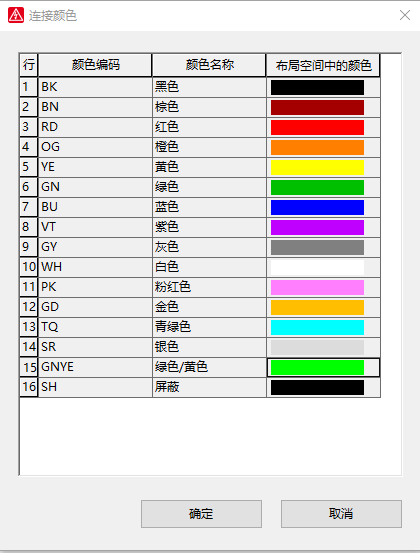

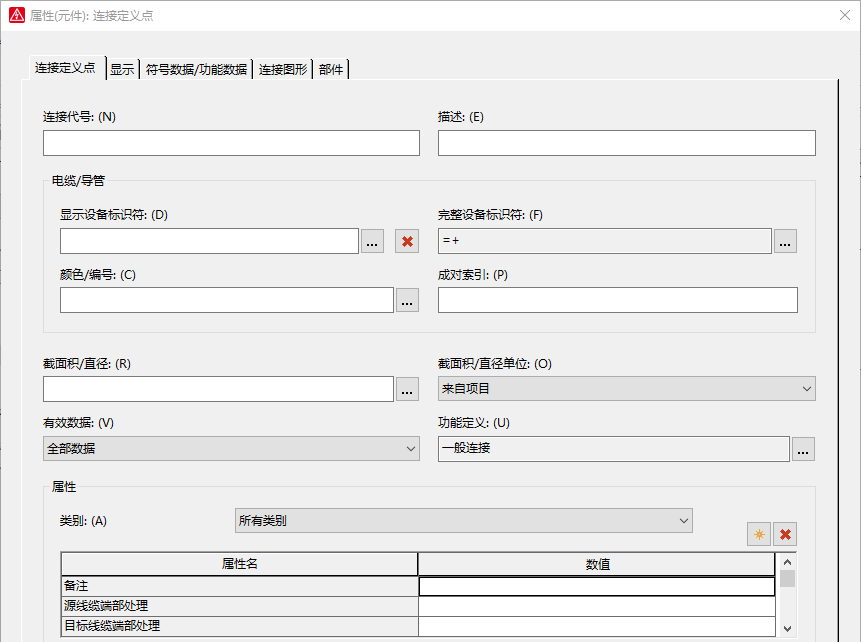

   连接定义点设置中，可以添加【连接代号】、【设备标识符】、【颜色/编号】、【截面积/直径】等。
