influxdb+grafana+jmeter系统指标监控视图

Grafana

是一个开源的度量分析与可视化套件。经常被用作基础设施的时间序列数据和应用程序分析的可视化

官方支持以下数据源:Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch和KairosDB

InfluxDB

InfluxDB是一个由InfluxData开发的开源时序型数据。它由Go写成，着力于高性能地查询与存储时序型数据。InfluxDB被广泛应用于存储系统的监控数据，IoT行业的实时数据等场景。

InfluxDB基本操作

https://www.jianshu.com/p/721e4ce4c066

注：以下基于centOs安装

influxdb安装

yum install wget.x86_64

# 下载
wget https://dl.influxdata.com/influxdb/releases/influxdb-1.7.0.x86_64.rpm --no-check-certificate

# 安装
rpm -ivh influxdb-1.7.0.x86_64.rpm

修改配置文件influxdb.conf

vi /etc/influxdb/influxdb.conf

[meta]   # Where the metadata/raft database is stored   # 存放最终存储的数据,文件以.tsm   dir = "/usr/local/influxdb/meta"

[data]   # The directory where the TSM storage engine stores TSM files.   # 存放数据库的源数据wal   dir = "/usr/local/influxdb/data"

# The directory where the TSM storage engine stores WAL files.   # 存放预写日志文件   wal-dir = "/var/lib/influxdb/wal"
[[graphite]]
# Determines whether the graphite endpoint is enabled.
enabled = true
database = "jmeter"    # 数据库名称
retention-policy = ""
bind-address = ":2003"    # 端口
protocol = "tcp"
consistency-level = "one"
修改HTTP端口信息
[http]
# Determines whether HTTP endpoint is enabled.
enabled = true

# The bind address used by the HTTP service.
bind-address = ":8086"

启动服务

indfluxDB的tcp端口：8088　

# 启动端口
influxd &

# 查看端口是否启动
netstat -anp|grep 8088

操作数据库

[root@jmeter ~]# influx    # 登录数据库
Connected to http://localhost:8086 version 1.6.0
InfluxDB shell version: 1.6.0
> show databases    # 查看数据库
name: databases
name
----
_internal
jmeter
> create database "jmeter"    # 创建数据库
> use jmeter    #切换数据库
Using database jmeter
> create user "admin" with password '123456' with all privileges    # 创建管理员权限的用

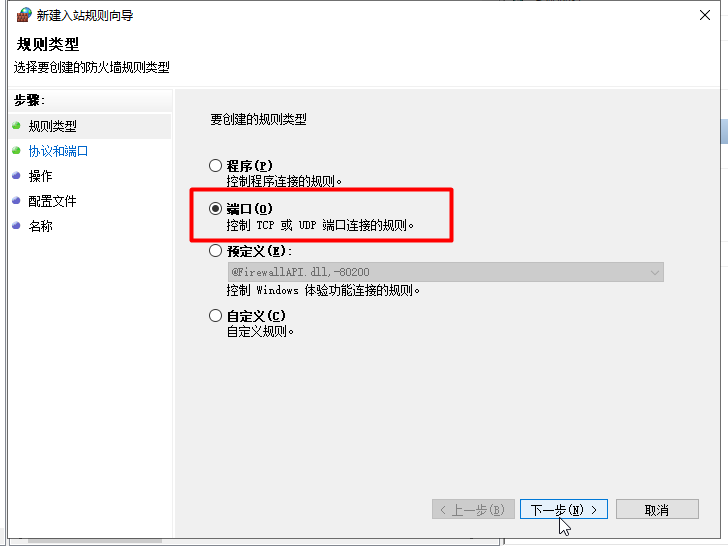

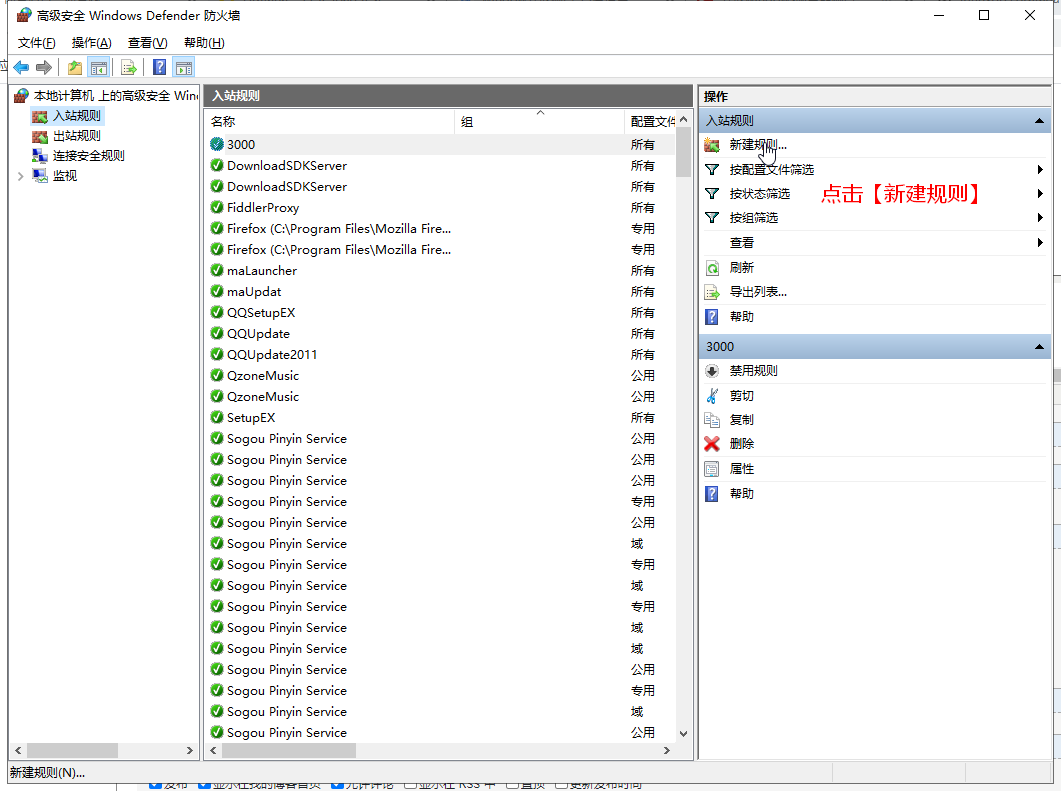

防火墙开放端口

[root@localhost ~]# firewall-cmd --zone=public --add-port=8086/tcp --permanent
success
[root@localhost ~]# firewall-cmd --zone=public --add-port=2003/tcp --permanent
success
[root@localhost ~]# firewall-cmd --zone=public --add-port=8088/tcp --permanent
success
[root@localhost ~]# firewall-cmd --reload
success

Grafana配置

下载安装

# 下载
wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-5.2.1-1.x86_64.rpm

# 安装
rpm -ivh grafana-5.2.1-1.x86_64.rpm

警告：grafana-5.2.1-1.x86_64.rpm: 头V4 RSA/SHA1 Signature, 密钥 ID 24098cb6: NOKEY
　　　　错误：依赖检测失败：
　　　　fontconfig 被 grafana-5.2.1-1.x86_64 需要
　　　　urw-fonts 被 grafana-5.2.1-1.x86_64 需要

　　　　执行命令：

yum install fontconfig freetype* urw-fonts -y

　　后，再进行安装

启动Grafana服务

service grafana-server start

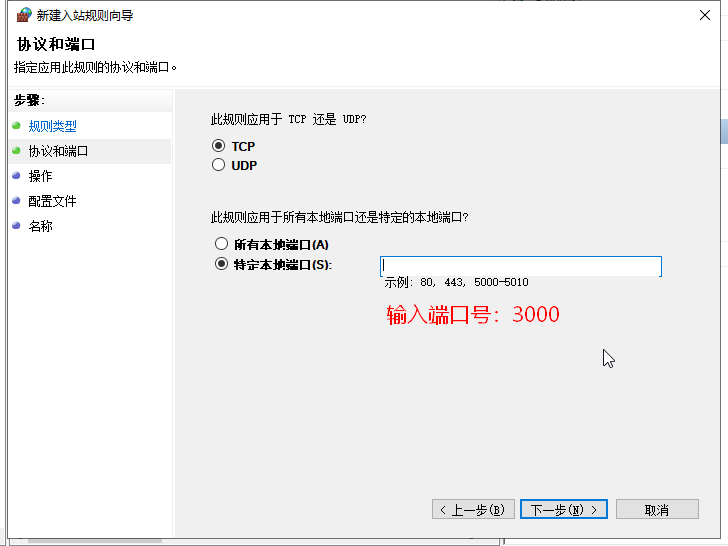

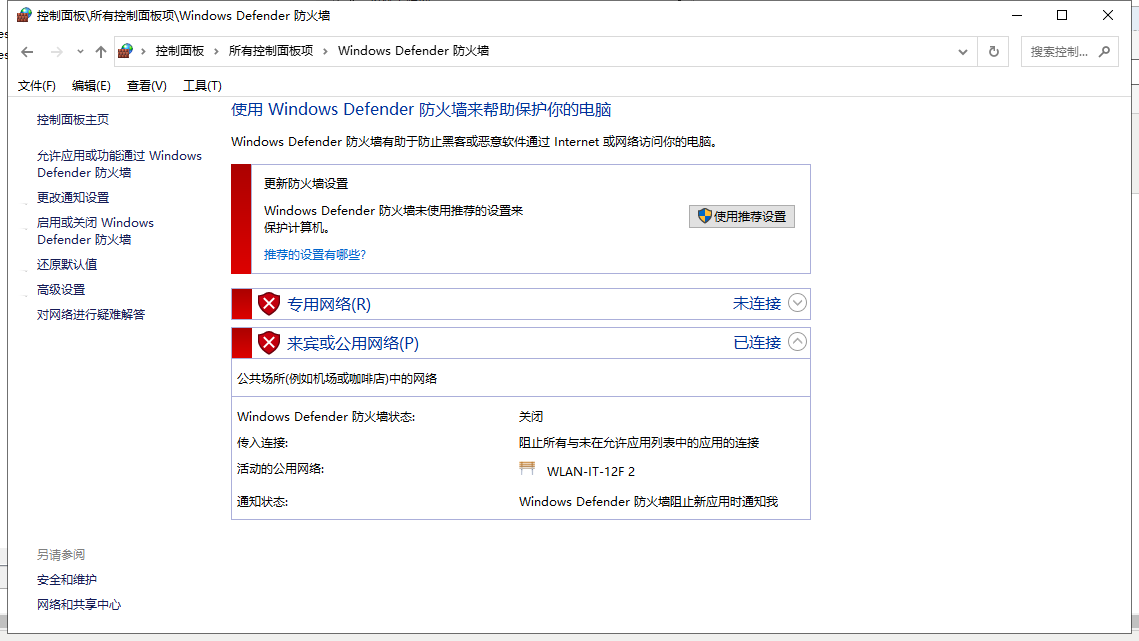

防火墙启用端口

[root@bogon benben]# firewall-cmd --zone=public --add-port=3000/tcp --permanent
success
[root@bogon benben]# firewall-cmd --reload
success

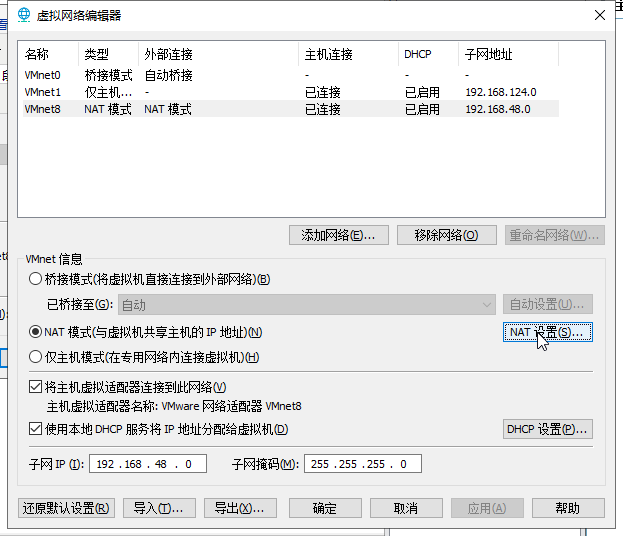

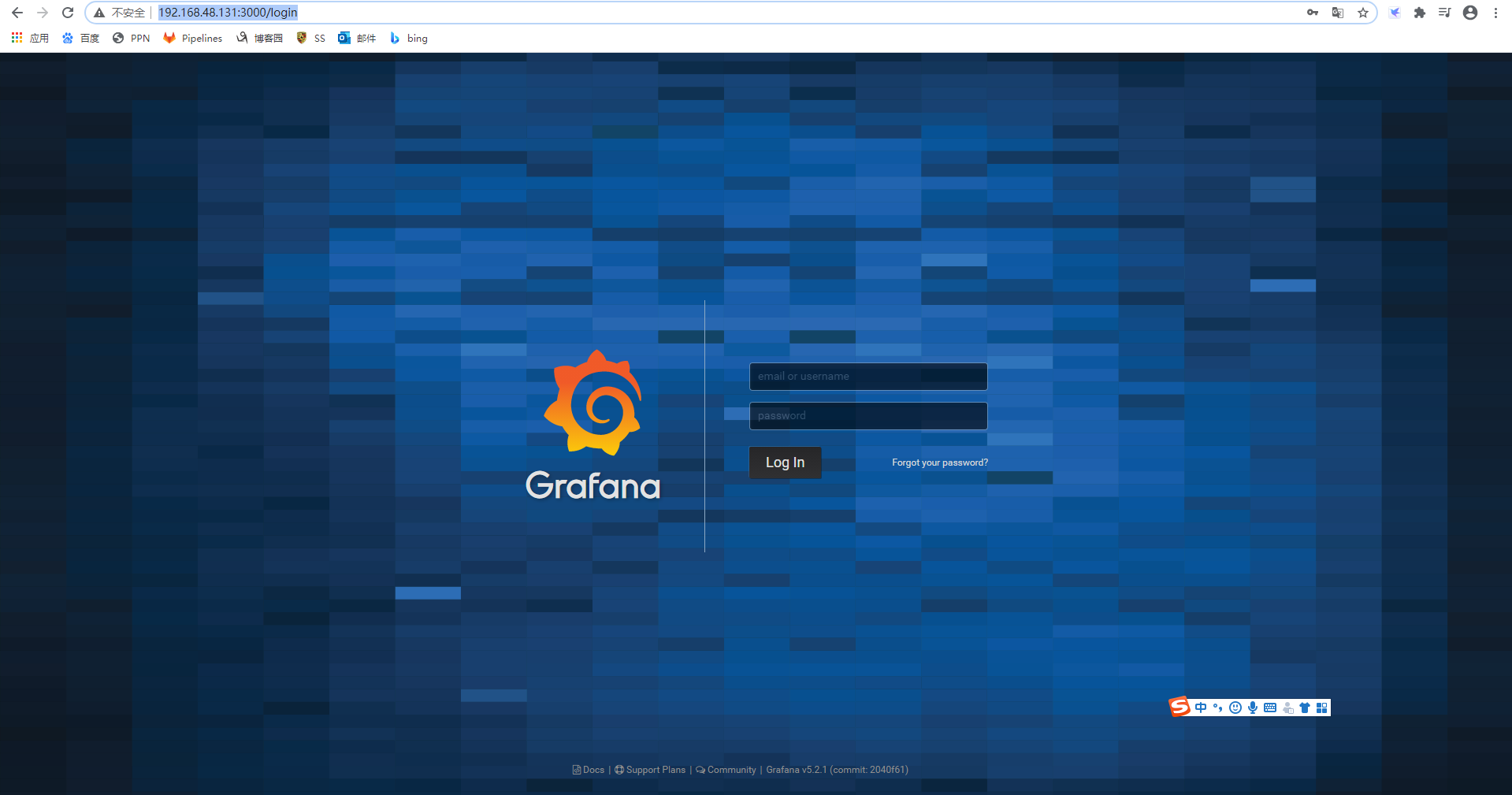

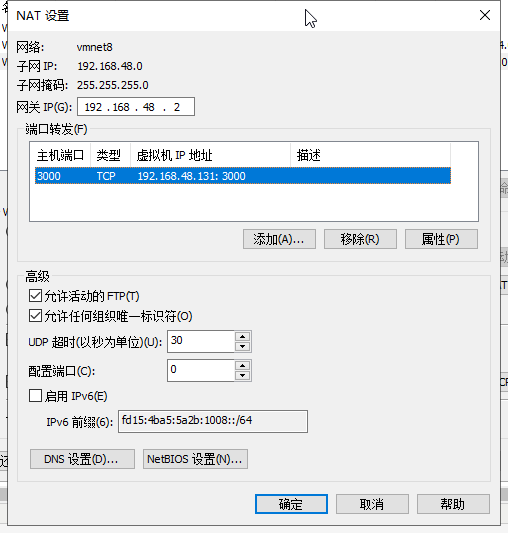

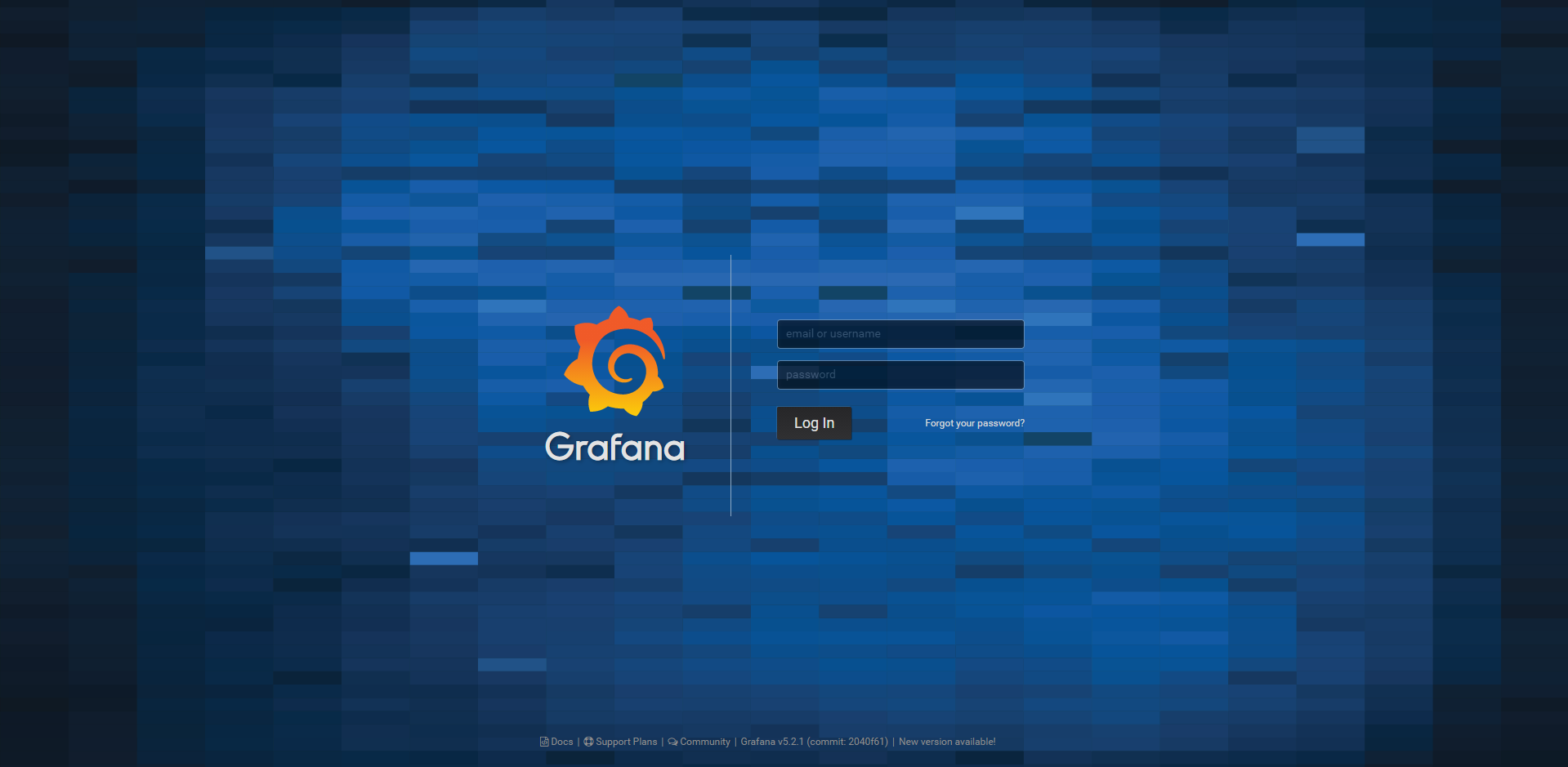

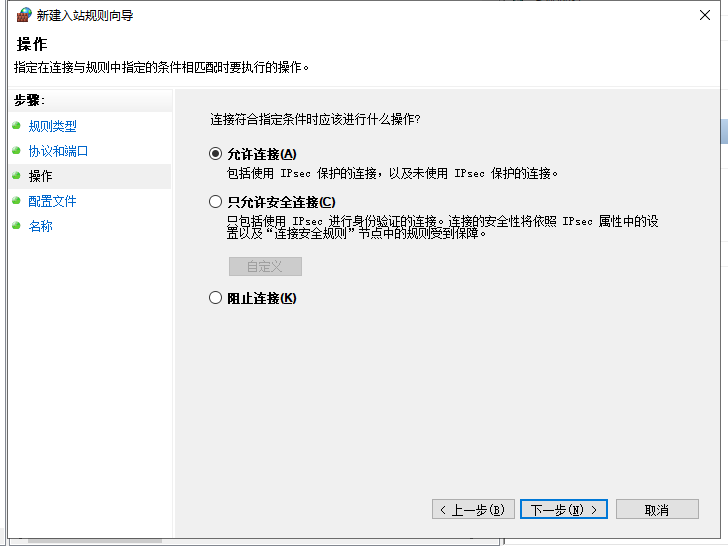

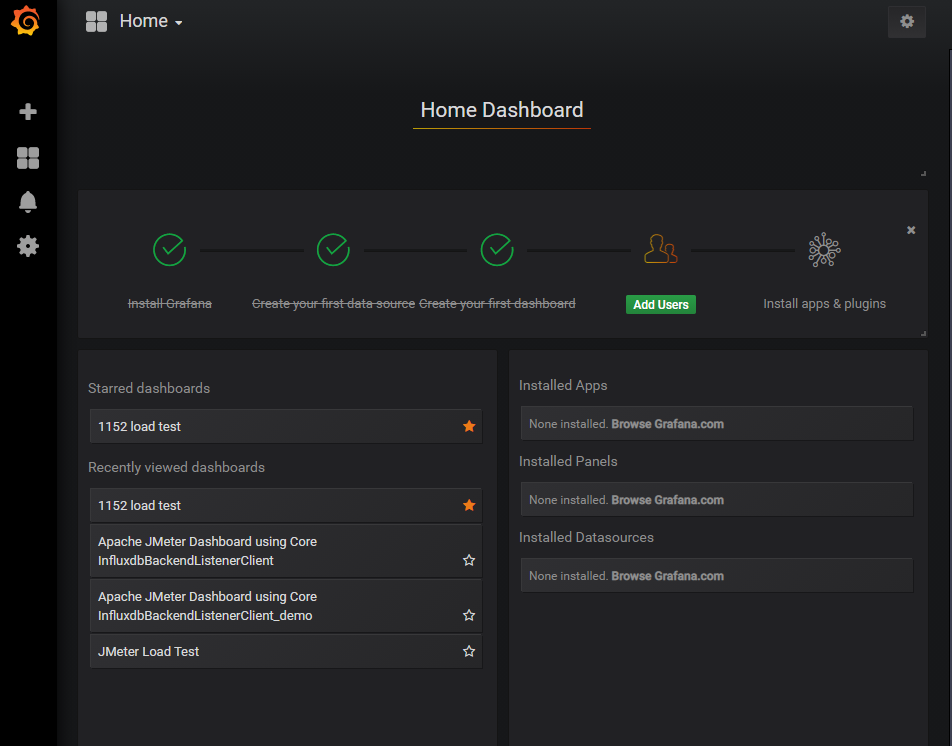

浏览器访问

http://IP:30000/login

初次登录：admin/admin

注：grafana的默认用户名密码都是admin，第一次登录会要求更改密码

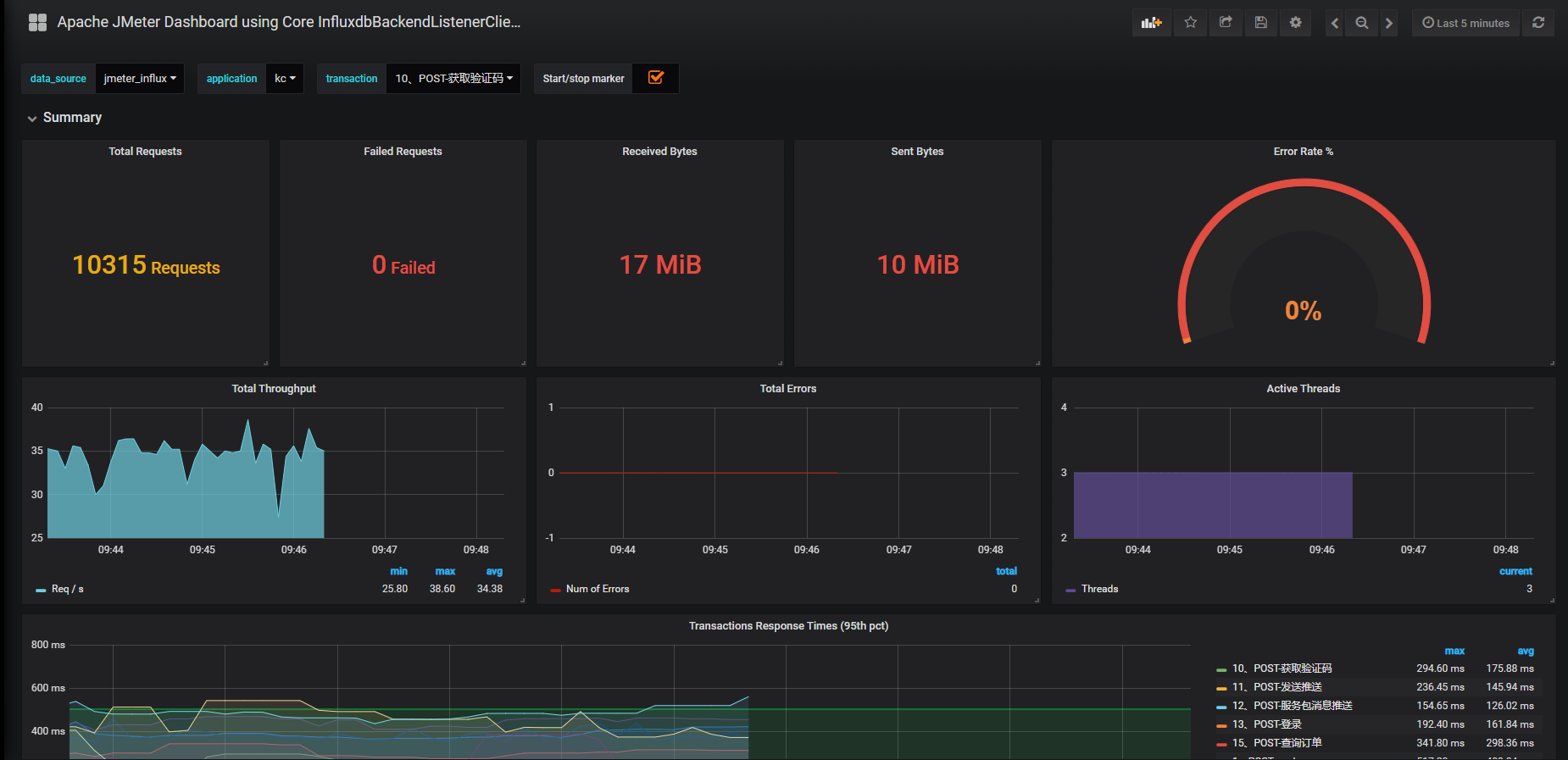

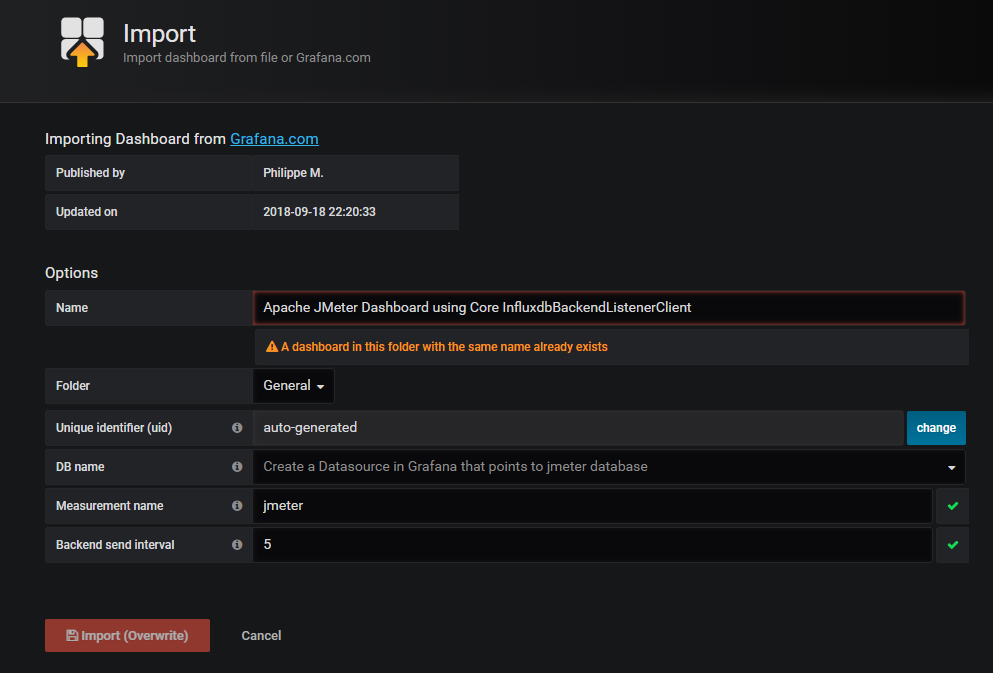

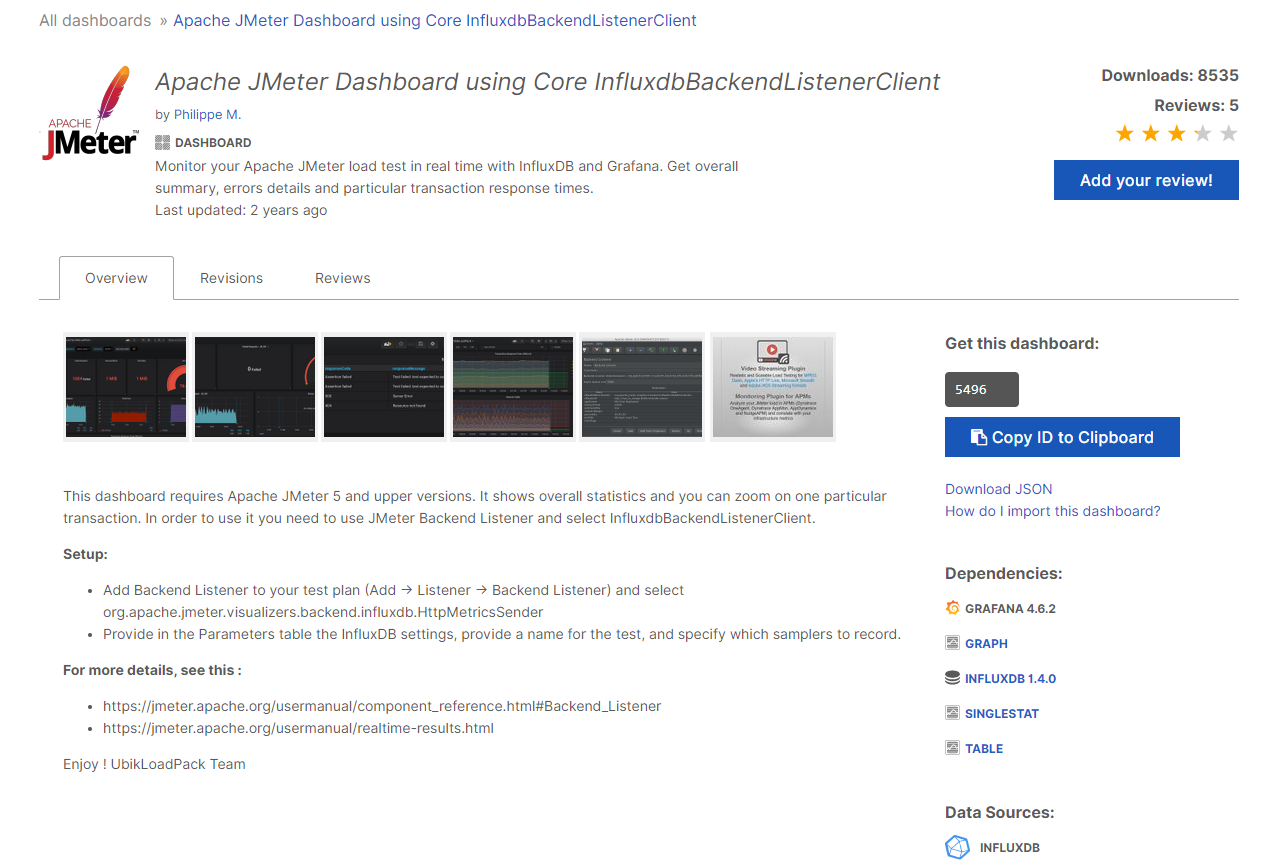

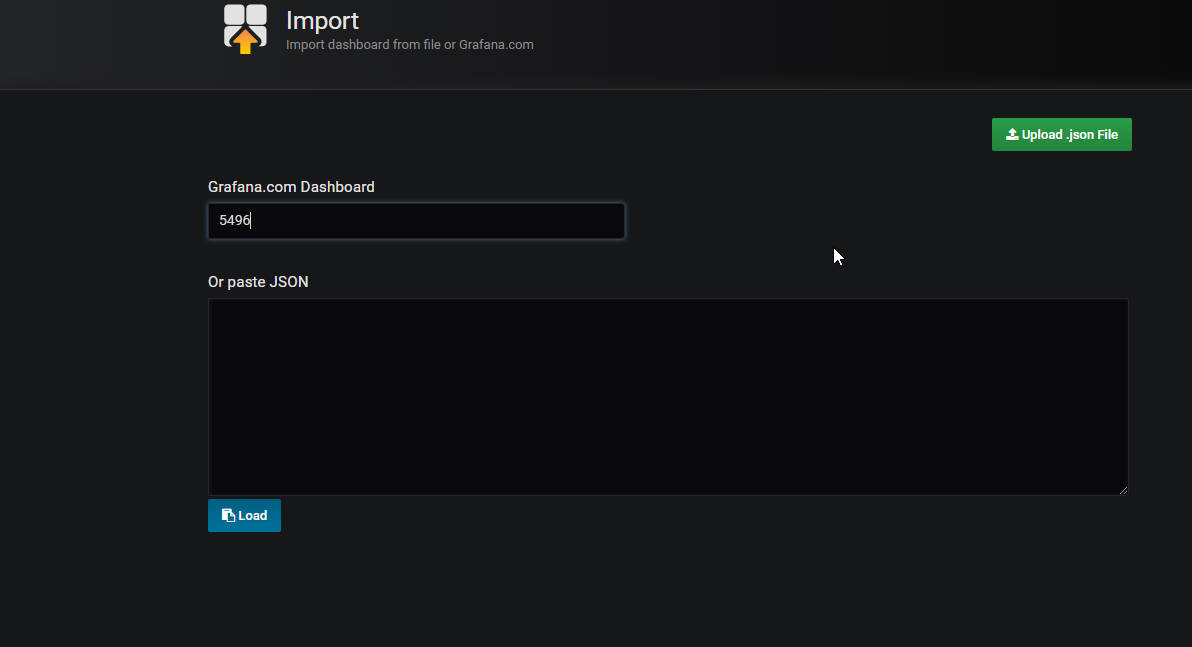

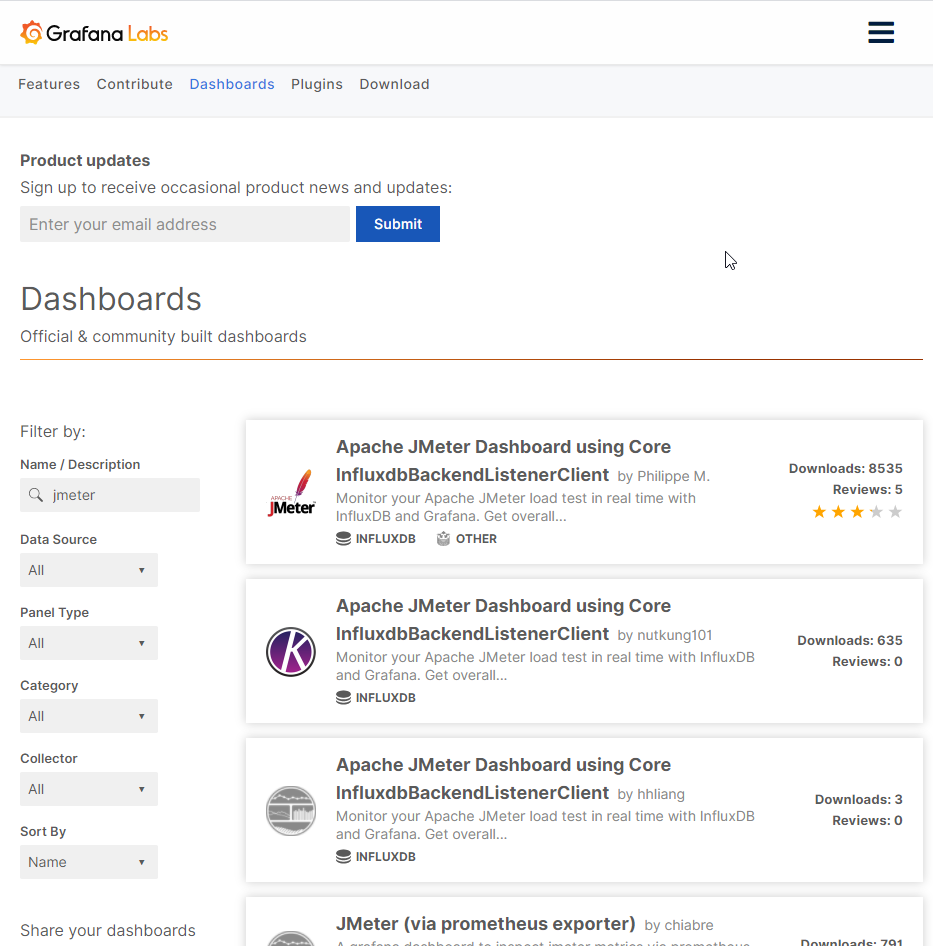

添加jmeter相关Dashboard

自定义Grafana的dashboard

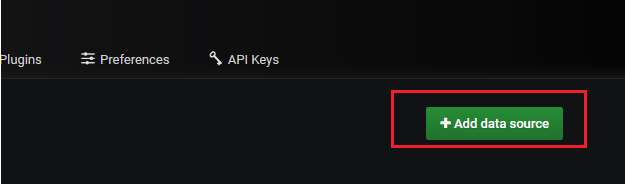

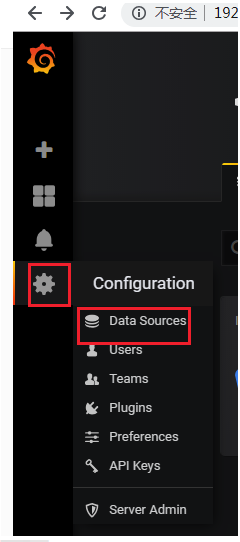

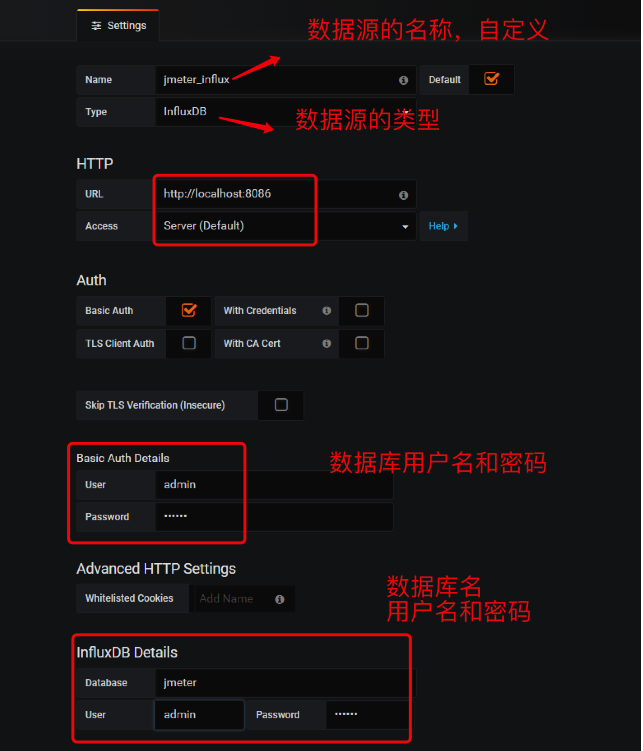

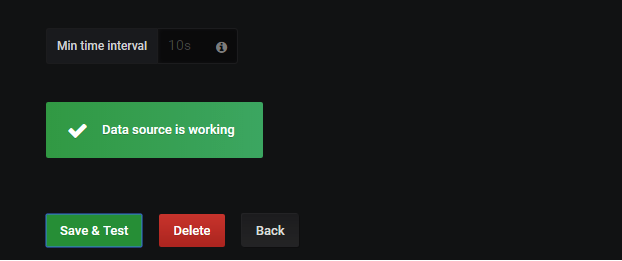

单击save & Test，提示：data source is working，说明保存和连接成功

创建dashboard

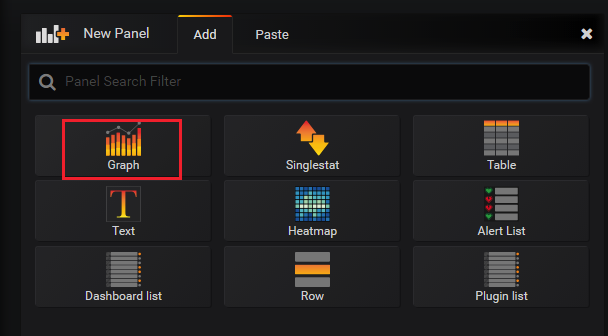

创建Graph面板

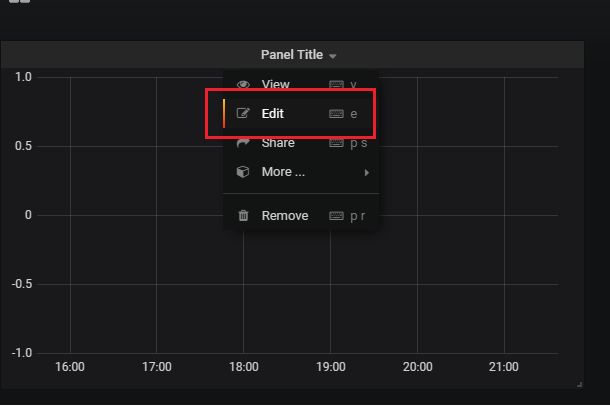

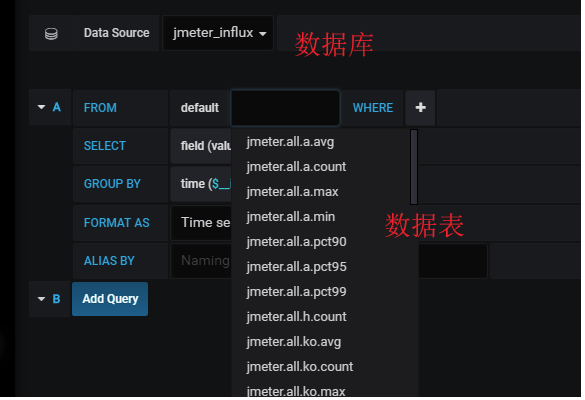

数据绑定

选择influxdb的数据源库名，jmeter的相关表

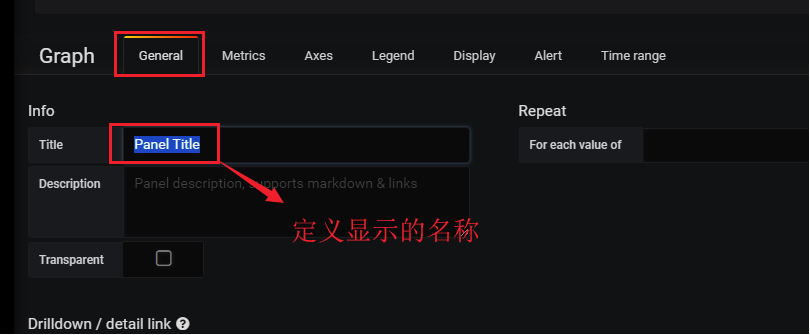

定义显示名称

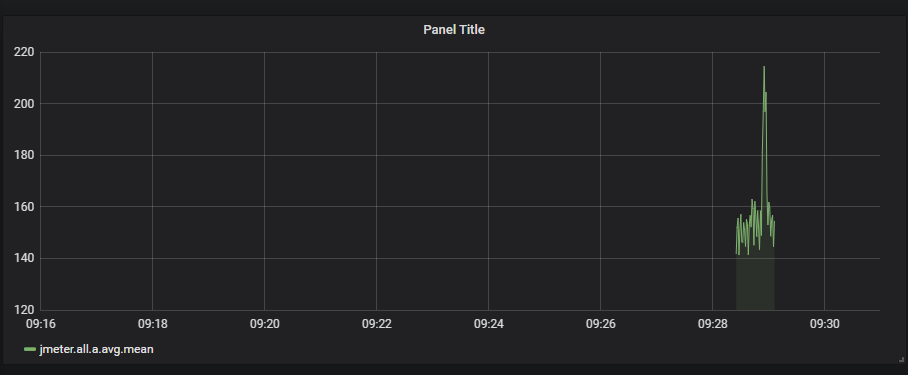

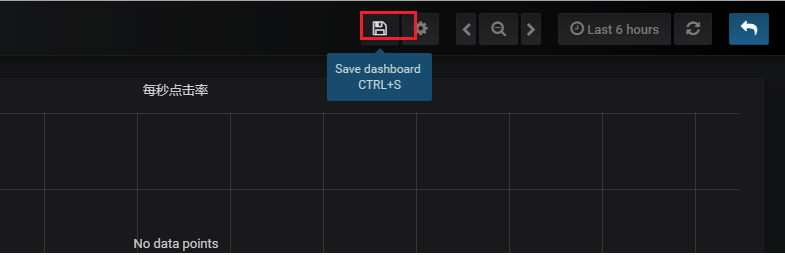

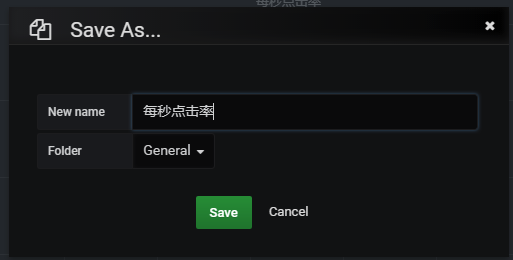

保存数据模板
直接按ctrl+s或点击保存按钮

说明：想要了解这些监控都代表什么意思，可以访问Jmeter的官网地址去查看阅读“http://jmeter.apache.org/usermanual/realtime-results.html”

线程数/用户相关指标
test.minAT-Min active threads：最小活跃线程数
test.maxAT-Max active threads：最大活跃线程数
test.meanAT-Mean active threads：活跃线程数
test.startedT-Started threads：启动线程数
test.endedT-Finished threads：结束线程数
响应时间指标
.ok.count：采样器的成功响应数
.h.count：每秒点击数
.ok.min：采样器成功最短响应时间
.ok.max：采样器成功最长响应时间
.ok.avg：采样器成功平均响应时间
.ok.pct：采样器成功响应百分比
.ko.count：采样器失败响应数
.ko.min：采样器失败的响应最短时间
.ko.max：采样称失败最长响应时间
.ko.avg：采样器失败平均响应时间
.ko.pct：采样器失败响应百分比
.a.count：采样器响应数（ok.count和ko.count的总和）
.a.min：采样器最小响应时间（ok.count和ko.count的最小值）
.a.max：采样器最大响应时间（ok.count和ko.count的最大值）
.a.avg：采样器平均响应时间（ok.count和ko.count的平均值）
.a.pct：采样器响应百分比（根据和失败样本的总数计算）
Backend Listener的默认百分位设置为“90;95;99”，即百分位数为90％，95％和99％。
Graphite使用点（“.”）去拆分的元素，这可能与十进制百分位值混淆。JMeter转换任何此类值，用下划线（“ - ”）替换点（“.”）。例如，“99.9 ”变为“99_9 ”
默认情况下，JMeter发送在samplerName“all”下累计的所有采样器的指标。 如果配置了 BackendListenerSamplersList，那么JMeter还会发送匹配样本名称的指标，前提是配置 summaryOnly=true

Jmeter配置

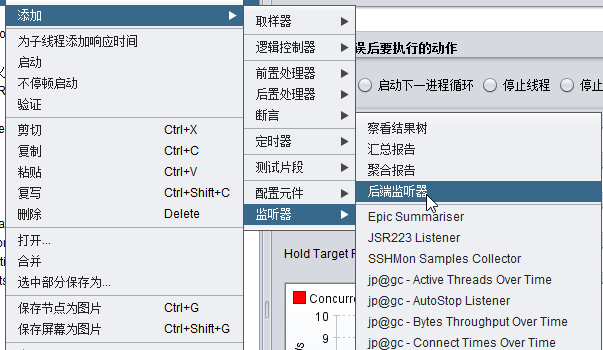

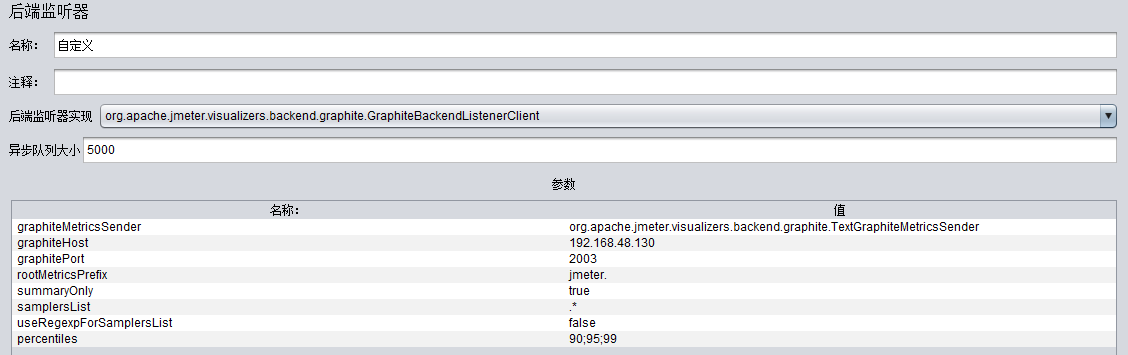

创建后端监视器

添加线程

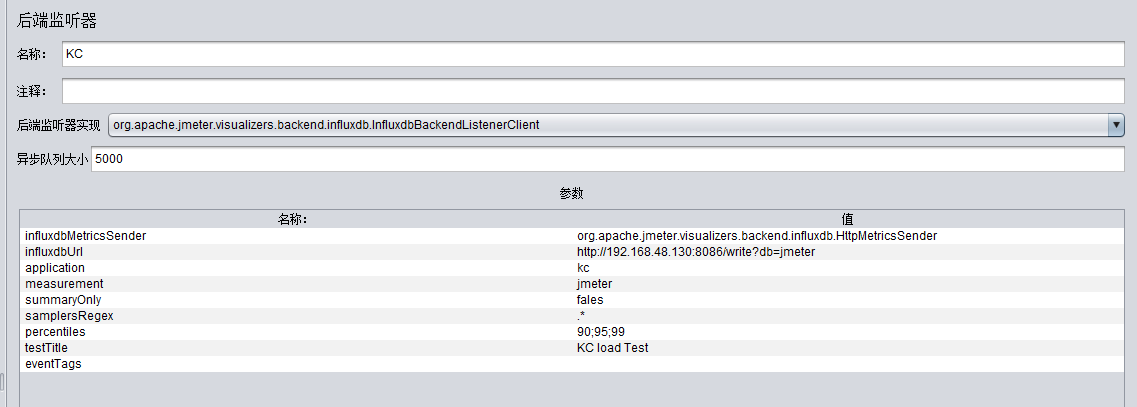

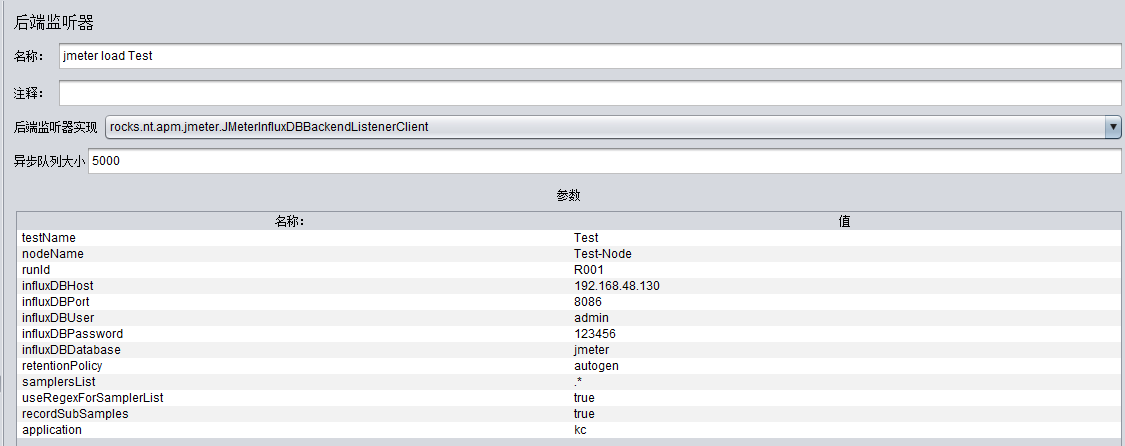

设置influxDB IP及端口
运行测试，等待几秒看数据

端口说明

2003端口：Jmeter往数据库发数据的端口

8086端口，Grafana从数据库取数据的端口

查看jmeter数据库表信息

[root@jmeter ~]# influx
Connected to http://localhost:8086 version 1.6.0
InfluxDB shell version: 1.6.0
> show measurements
ERR: database name required
Warning: It is possible this error is due to not setting a database.
Please set a database with the command "use <database>".
> show databases
name: databases
name
----
_internal
jmeter
> use jmeter
Using database jmeter
> show measurements
name: measurements
name
----
jmeter.all.a.avg
jmeter.all.a.count
jmeter.all.a.max
jmeter.all.a.min
jmeter.all.a.pct90
jmeter.all.a.pct95
jmeter.all.a.pct99
jmeter.all.h.count
jmeter.all.ko.avg
jmeter.all.ko.count
jmeter.all.ko.max
jmeter.all.ko.min
jmeter.all.ko.pct90
jmeter.all.ko.pct95
jmeter.all.ko.pct99
jmeter.all.ok.avg
jmeter.all.ok.count
jmeter.all.ok.max
jmeter.all.ok.min
jmeter.all.ok.pct90
jmeter.all.ok.pct95
jmeter.all.ok.pct99
jmeter.all.rb.bytes
jmeter.all.sb.bytes
jmeter.test.endedT
jmeter.test.maxAT
jmeter.test.meanAT
jmeter.test.minAT
jmeter.test.startedT
