实验2 需求分析

一、实验题目 ：需求分析

二、实验目的

1、掌握StarUML软件的安装；

2、掌握利用StarUML工具分析、设计、绘制用例图；

3、掌握利用StarUML工具分析、设计、绘制类图；

4、掌握利用StarUML工具分析、设计、绘制状态图；

5、掌握利用StarUML工具分析、设计、绘制顺序图。

6、掌握利用StarUML工具分析、设计、绘制活动图。

三、实验内容

根据教材P137、P191页实验指导，利用StarUML工具创建“小型网上书店”的用例模型、类图、状态图、顺序图、活动图。

四、实验要求

1、实验前认真阅读教材P137页、P191实验指导；

2、绘制小型网上书店顶层用例图；

3、绘制用户登录模块类图；

4、绘制用户登录模块状态图；

5、绘制“登录注册”模块的顺序图；

6、绘制“登录注册”模块的活动图；

第五项：用例图

第六项：类图

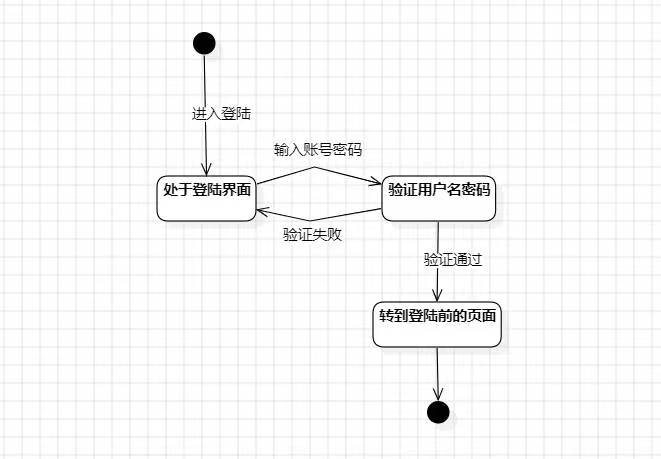

第七项：状态图

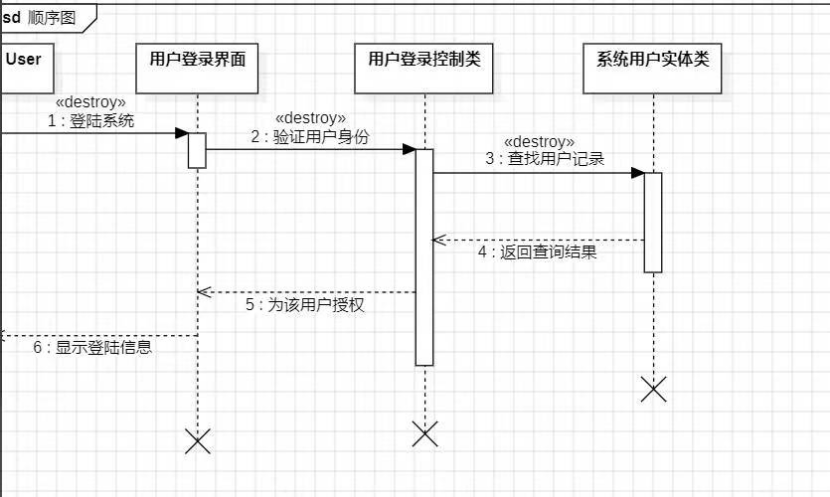

第八项：顺序图

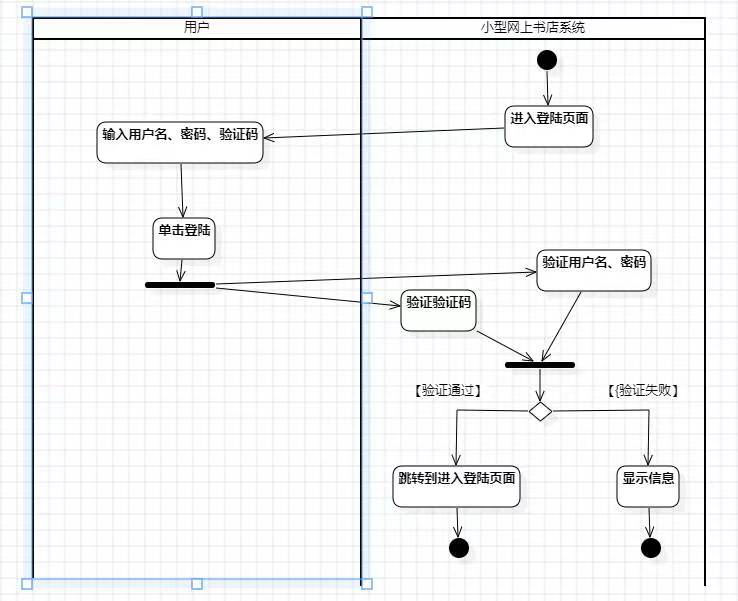

第九项：活动图

十：实验中遇到的问题及解决方法
1.界面操作不熟练：使用StarUML，因为界面操作不熟悉，不知道如何添加元素、连接元素等。解决方法是查阅教程，前期速度会较慢，熟练后会很好。
2. 导出问题：UML图导出为特定格式，出现格式错误或排版混乱的情况。解决方法是直接截图。
3.用例图，连接线不清晰，难以理解，确保用例之间的关系清晰明了（多次修改），正确使用关系符号。
4.顺序图，传递顺序混乱，按照正确的时间顺序排列消息传递，确保时序性正确。
5.布局问题，有时候在绘制图表时，元素的布局可能会混乱或不符合预期。可以手动调整元素的位置和连接线，以获得更好的布局效果。扩大画布。
