实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

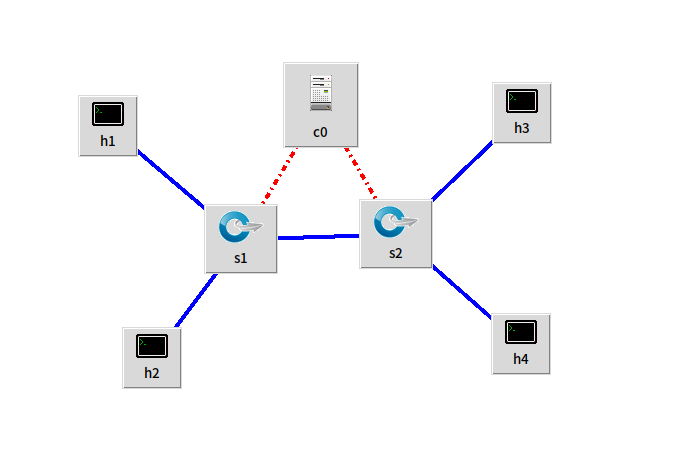

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。


主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

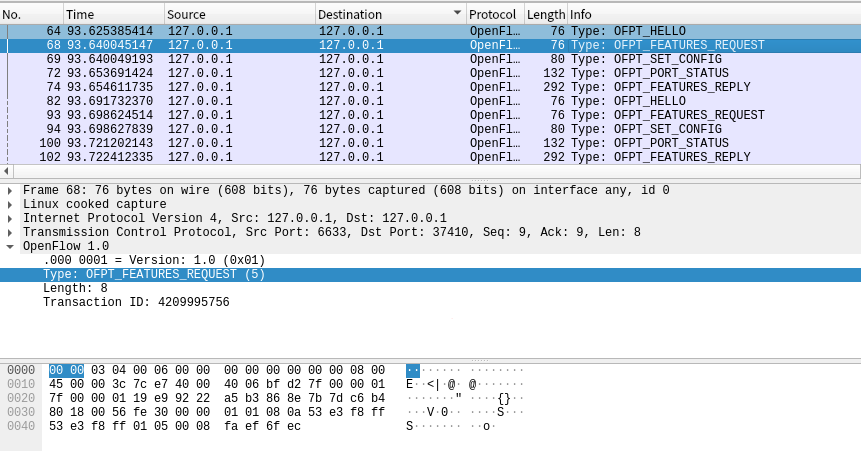

2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

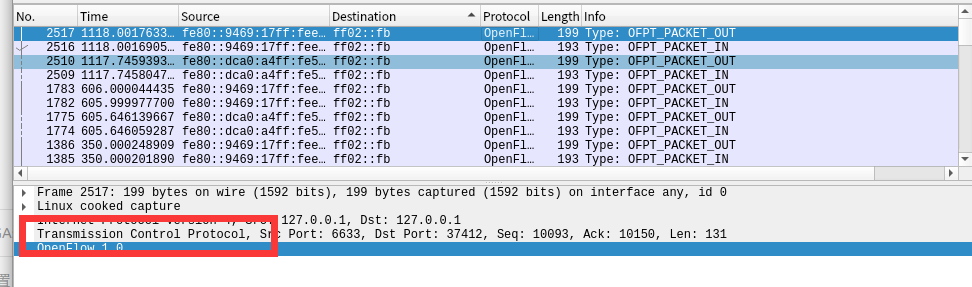

3. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

（二）进阶要求

将抓包基础要求第2步的抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

（三）实验报告

1. 请用Markdown排版；
2. 基础要求只需要提交导入到/home/用户名/学号/lab3/目录下的拓扑文件，wireshark抓包的结果截图和对应的文字说明；
3. 进阶要求为选做，有完成的同学请提交相关截图对应的OpenFlow代码，加以注释说明，有完成比未完成的上机分数更高。
4. 个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字。
