嵌入式多媒体卡（eMMC）：硬件电路设计的深度剖析

目录

• • 一、eMMC 技术深度解析
  • • 1.定义与背景
    • 2.MK-米客方德内部架构与工作原理
    • • （1）核心组件
      • （2）关键技术
      • （3）通信协议-引腳介紹
    • 3.eMMC 版本演进与性能对比
  • 二、MK-米客方德 eMMC 硬件电路设计详解
  • • （一）电路设计基础
    • • 1.典型应用电路
      • 2.电源设计
    • （二）关键设计要素
    • • 1.滤波与去耦电容布局
      • 2.PCB 布线规则
      • 3.ESD 与浪涌保护
  • 三、eMMC 性能优化与调试
  • • 1.时序参数优化
    • 2.功耗管理
    • 3.调试工具与测试方法

一、eMMC 技术深度解析

1.定义与背景

eMMC（Embedded Multi Media Card）是一种专为嵌入式系统设计的非易失性存储解决方案，它将 NAND 闪存、主控芯片和接口协议封装在一个 BGA（Ball Grid Array）封装中。其核心目标是简化系统设计、提升数据传输效率、降低功耗，并满足移动设备对存储容量和性能的不断增长需求。eMMC 由 JEDEC（固态技术协会）制定标准，目前最新版本为 eMMC 5.1，传输速率可达 400MB/s，广泛应用于智能手机、平板电脑、工控系統、電力儲能、车载系统、物联网设备等场景。

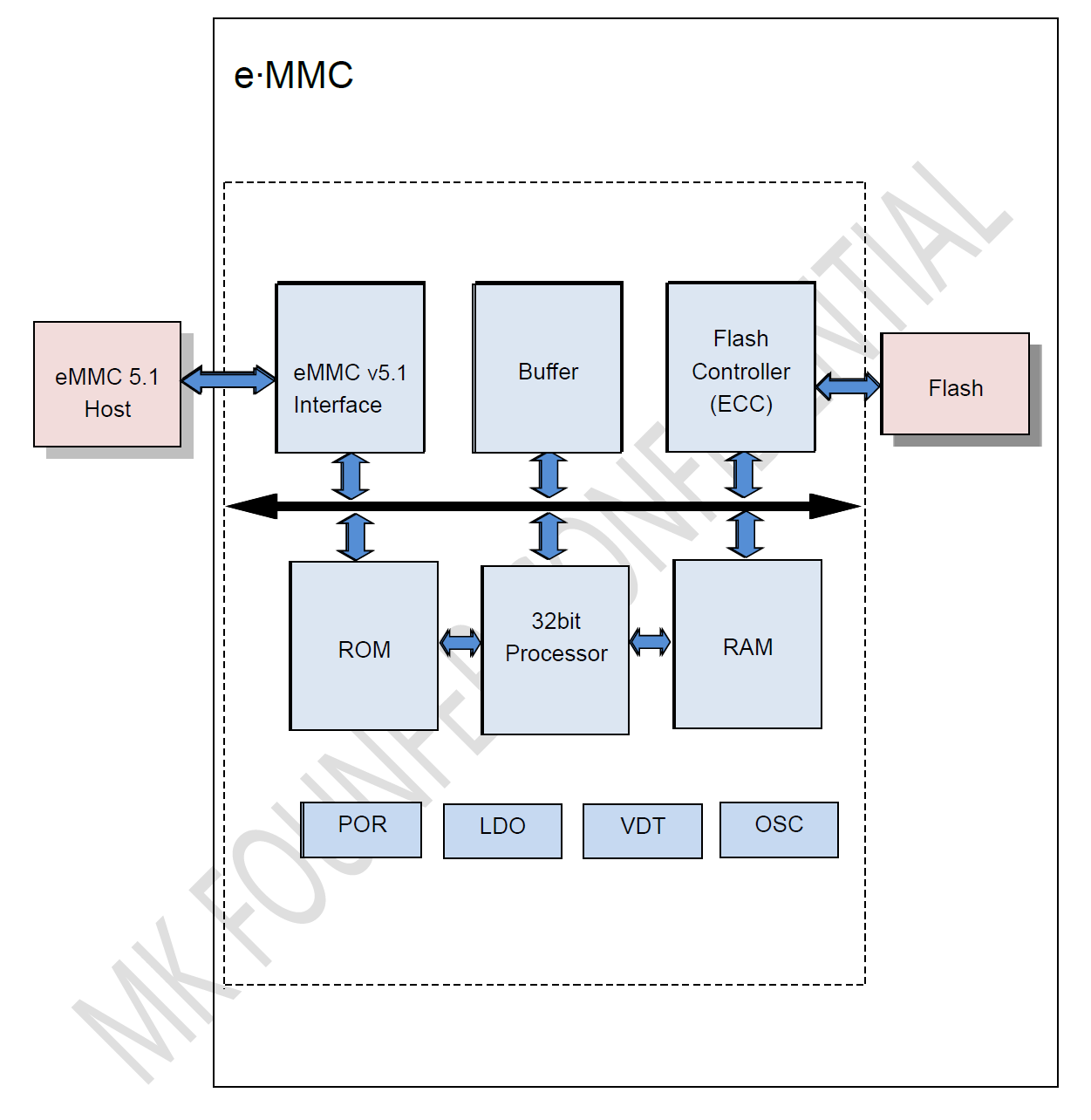

2.MK-米客方德内部架构与工作原理

（1）核心组件

• NAND 闪存阵列：存储数据核心，采用 pSLC/SLC/MLC/TLC 等制程，提供不同容量与性能选择。
• 主控芯片：管理闪存读写、坏块管理、磨损均衡（ECC 纠错、GC 垃圾回收）、协议转换（将外部命令转换为闪存操作指令）。
• 接口逻辑：兼容 MMC/SD 协议，支持 HS400、HS200 等高速模式，通过并行数据线（DAT0~DAT7）实现数据并行传输。

（2）关键技术

• 坏块管理：出厂时通过扫描标记不可用块，运行时动态监测新增坏块并更新映射表，确保数据不写入失效区域，通过
