电感性能及使用



电感

电感阻抗

欧姆定理： （交流电压） = （阻抗）*（交流电流）

感抗

纯电感器的阻抗，随着频率增大而增大

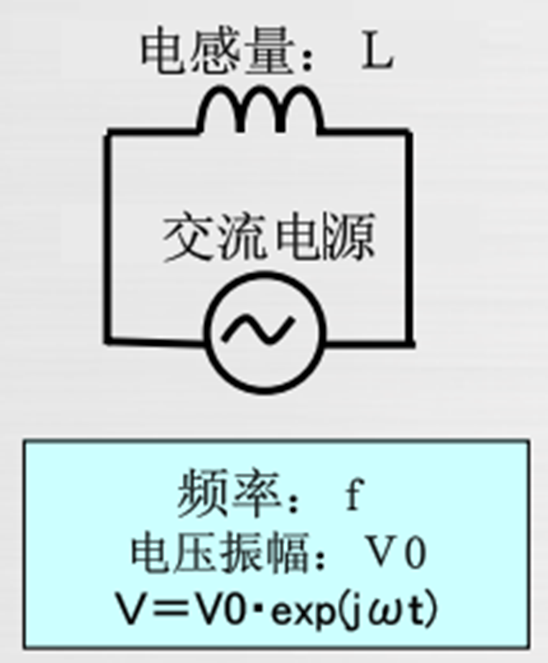

图 1 电感的形式

电压，电流和电感量的关系式经解析后，得到纯电感器阻抗，频率和电感量成正比。

Ｖ＝Ｌ ・ ｄｉ／ｄｔ

解析后 Ｖ0＝ｊ２πｆ ・ Ｌ

阻抗 Ｚ＝ＸL＝２πｆ ・L

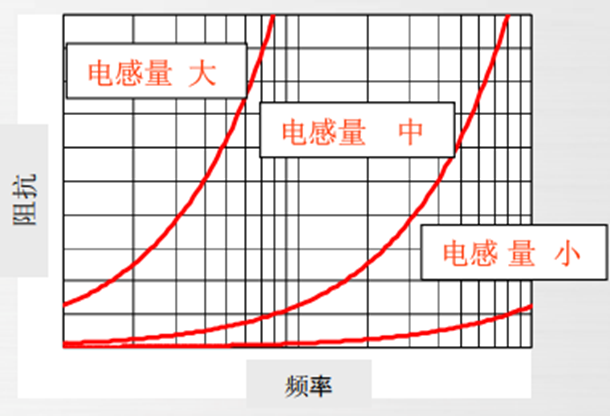

对应的感抗曲线：

图 2 感抗曲线





电感器的阻抗：随频率的增加而增大。

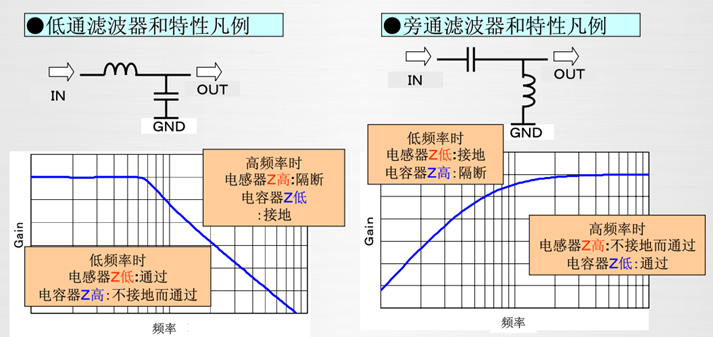

图 3 低通与高通滤波电路

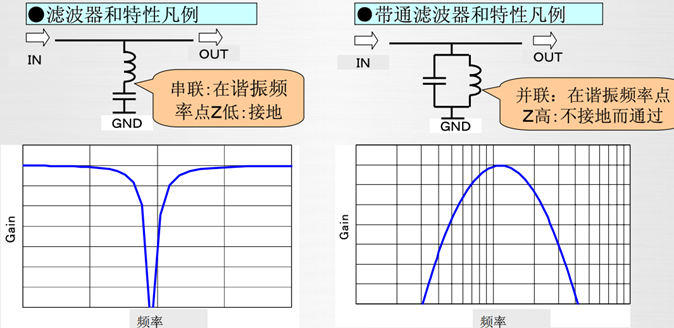

电感与电容组合使用：



图 4 电感与电容组合使用

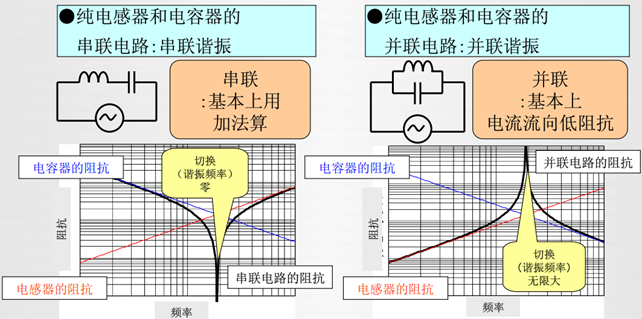

串联电路的阻抗 ：在谐振频率点最小。并联电路的阻抗 ：在谐振频率点最大

图 5 电感与电容串联与并联电路

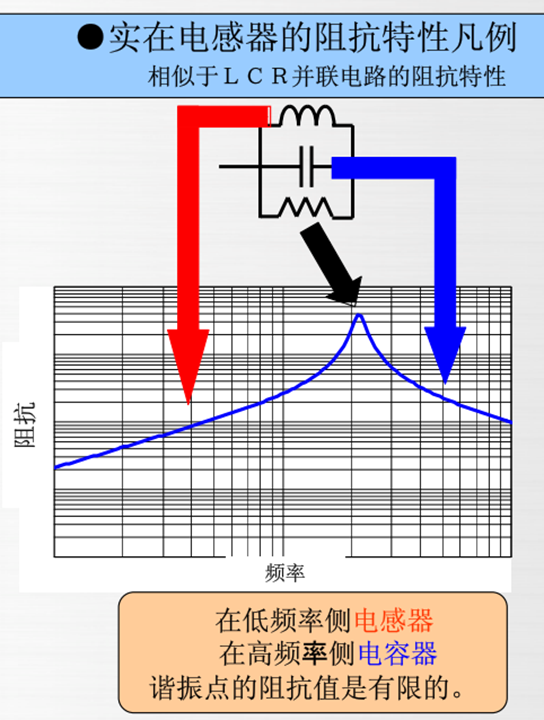

电感的ESR模型

图 6 电感ESR模型

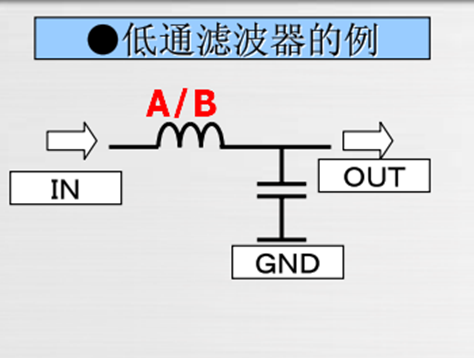

低通滤波电路电感使用

图 7 低通滤波电路

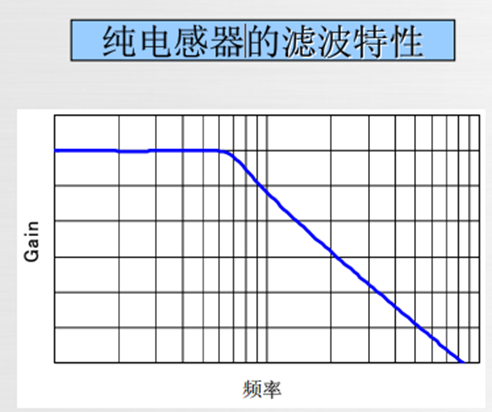

如果电感是纯电感，对应的滤波特性曲线：

图 8 低通滤波曲线

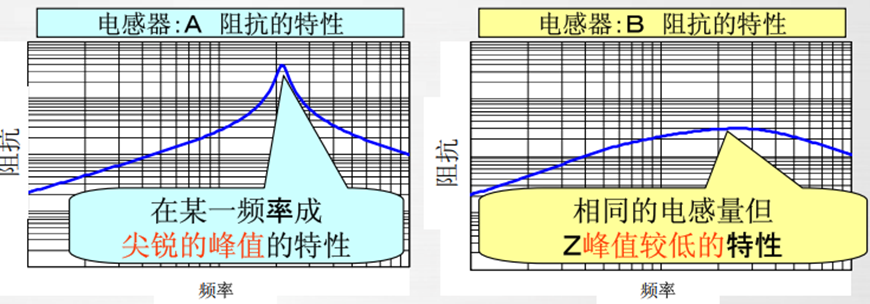

如果采用不同的电感A/B,其对应的特性曲线如下所示：

图 9 电感ESR曲线

对应的滤波特性曲线：

图 10 滤波特性曲线

如果滤波快速响应，宜选择Z峰值较高特性曲线的电感。

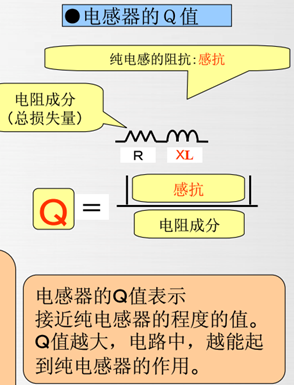

电感器的Q

图 11 电感器Q值

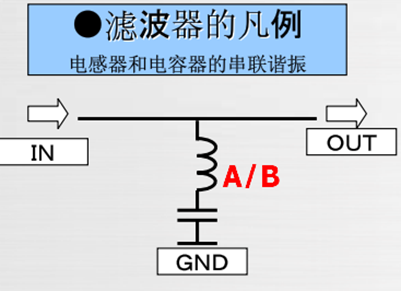

滤波器 电感与电容串联（谐振）

图 12 电感与电容串联

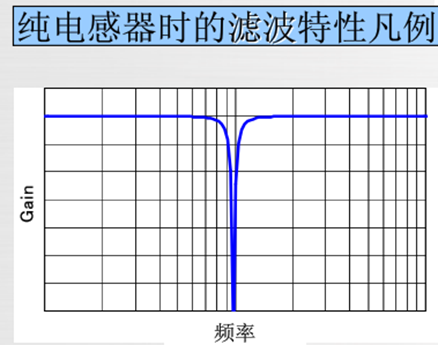

纯电感滤波特性曲线：

图 13 谐振频率曲线

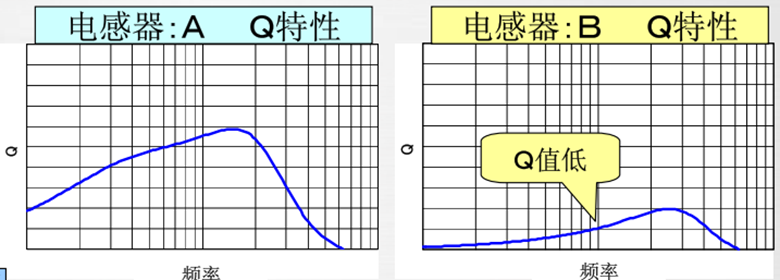

电感器A/B的Q值曲线：

图 14 电感器Q值曲线

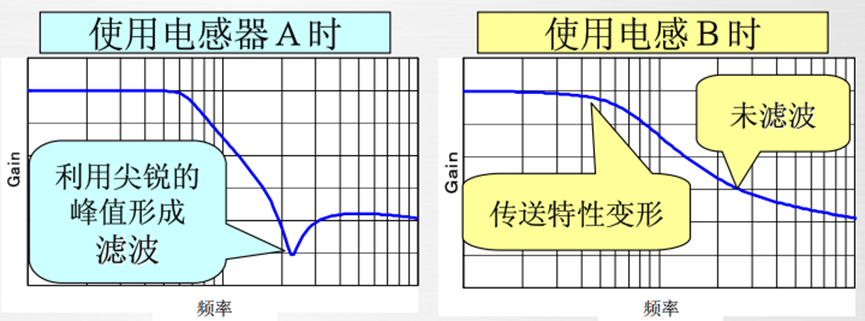

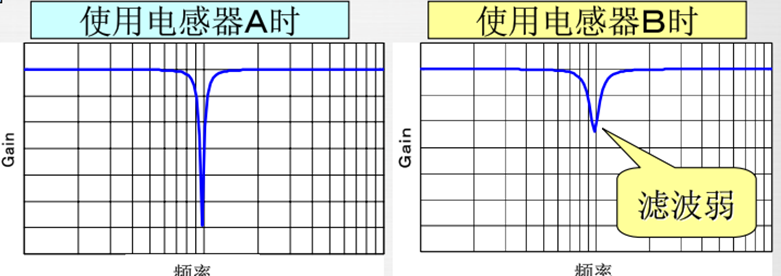

对应的滤波特性曲线：

图 15 电感器滤波特性曲线

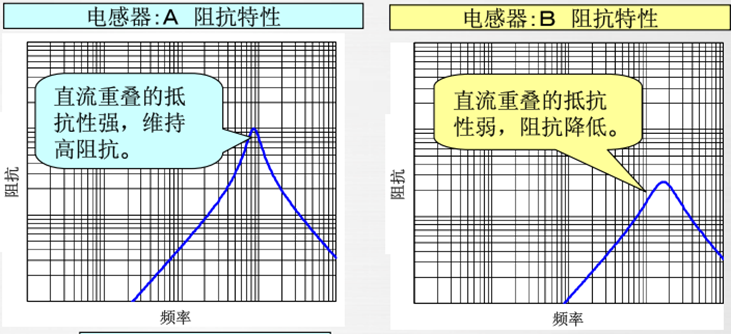

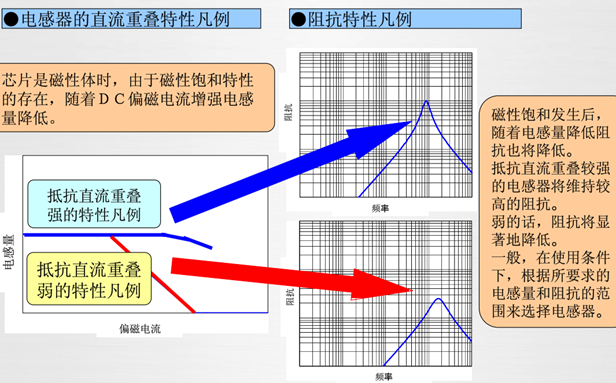

电感器的直流重叠特性



图 16 电感器直流特性重叠曲线

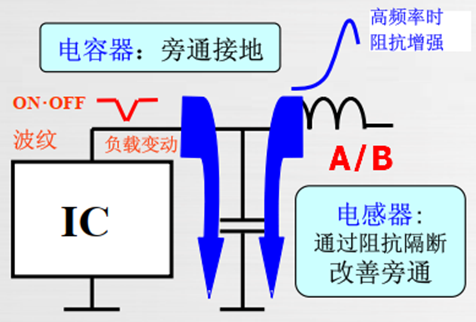

电源轭流，电感使用：

v

图 17 电源模块，电感作用

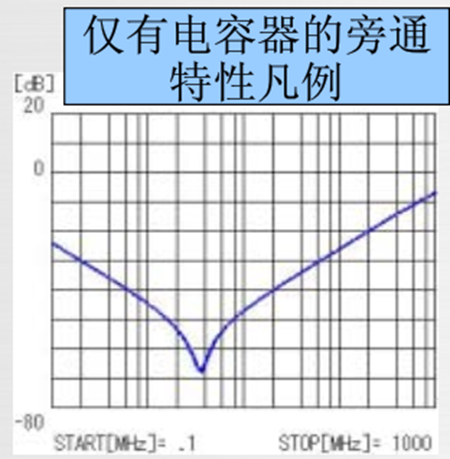

只有电容器的旁路电容特性曲线

图 18 电感特性曲线

电感器A/B特性曲线：

图 19 电源 频率特性曲线

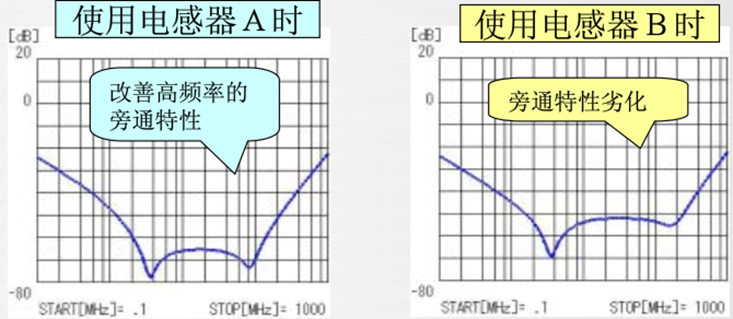

使用电感器A/B，旁路电容频率特性曲线

图 20 电源电感器频率特性曲线

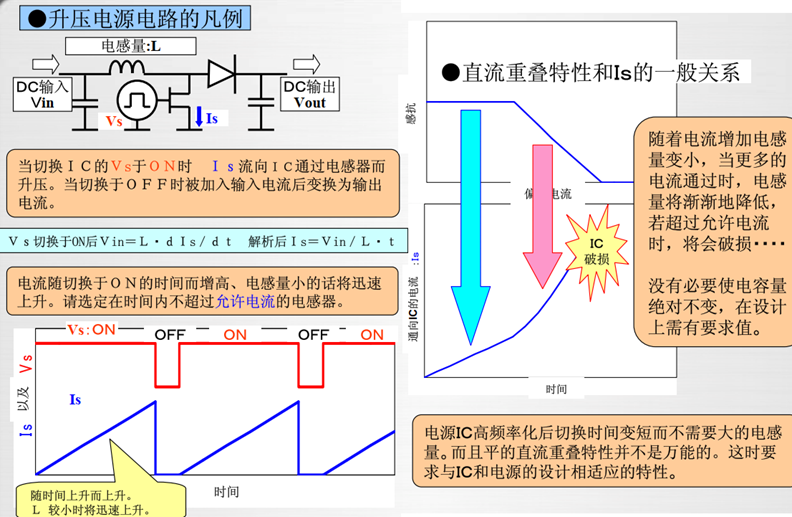

升压电源电路

图 21 升压电路电感作用与破坏案例
