举例分析流程图和活动图的区别与联系

------------恢复内容开始------------
流程图的定义：以特定的图形符号加上说明，表示算法的图，称为流程图。
流程图是对过程、算法、流程的一种图像表示，通常用一些图框来表示各种类型的操作，在框内写出各个步骤，然后用带箭头的线把它们连接起来，以表示执行的先后顺序。

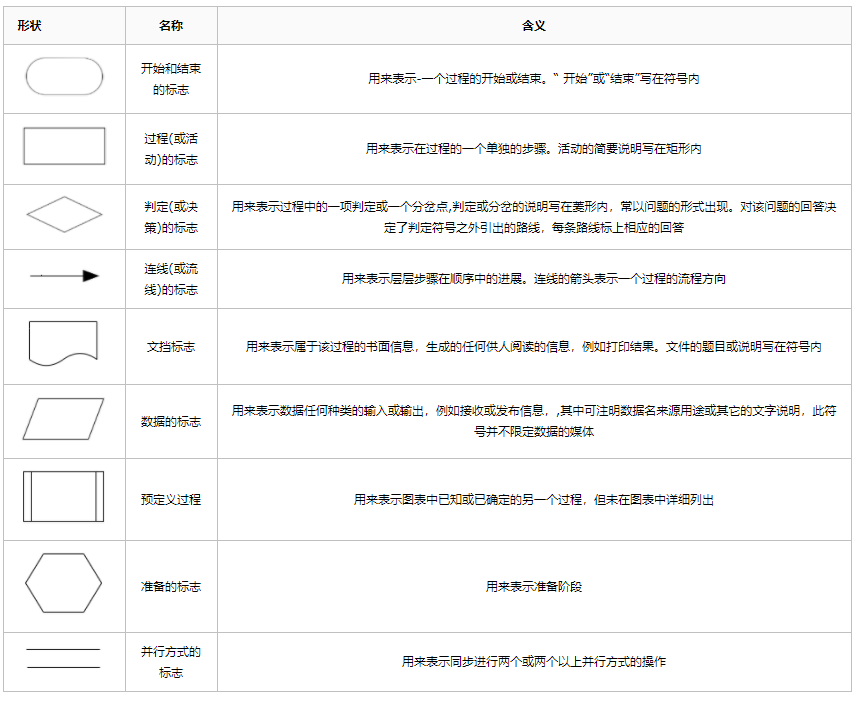

常见的流程图符号：

活动图的定义：一种用于描述系统行为的模型视图，可以用来描述动作和动作导致对象状态改变的结果，而不用考虑引发状态改变的事件。

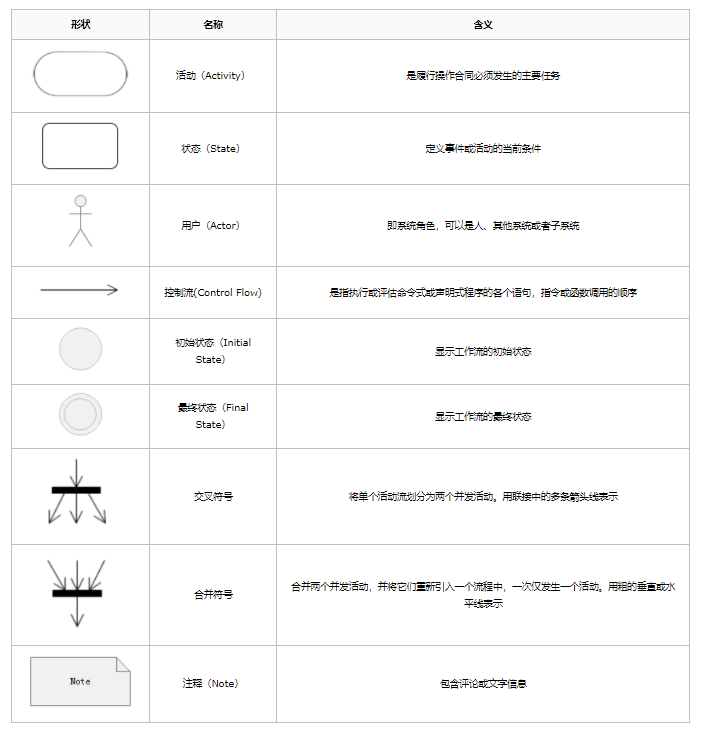

活动图的常见符号：

举例对比流程图与活动图的区别：
(1)、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
(2)、活动图是面向对象的，而流程图是面向过程的。
(3)、活动图能够表示并发活动的情形，而流程图不行。

举例分析流程图与活动图的联系：
活动图本质是一种流程图，能够与结构化系统开发方法中的数据流程图相对应。活动图是各个对象之间行为联系，对象则属于不同的类，是抽象出来的。一个系统中，通过流程图可以明显了解到各个对象之间进行怎样的行为联系。通过流程图，可以知道相关行为的具体实现（算法），二者都有同时存在的作用。
