流程图基本符号
首先要记住图中1、2、3、4、6这几种符号。
图片摘自网络
流程图基本概念及入门
使用流程图描述算法
ER图
使用AI画图
大体步骤：让AI根据你的描述生成DOT代码---->使用Graphviz进行渲染
基于网页的Graphviz渲染工具：Graphviz图形展示工具

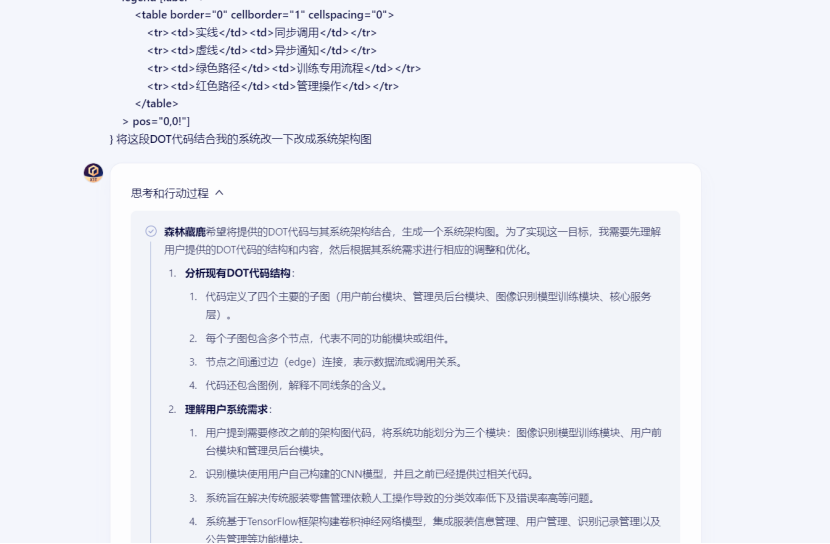

例子如下（例子来源于 陈思思 同学）：：
- 比如现在想要绘制系统总体架构图
![]()
2.给文心一言或其他AI绘图的内容或者想要的框架（不知道怎么说就把前后端重要代码 想绘图部分代码扔进去分析
3.可以强调一下重点
3.根据自己的需求一直改到满意
4.DOT代码生成的一些框架颜色有时候会很难看 代码很简单，可以找到对应模块和颜色自己手动更改一下颜色 想要的颜色直接问（浅粉色的单词）
5.网页：https://www.gptkong.com/tools/graphviz_render
以上仅供参考。
