eplan新建框架模板

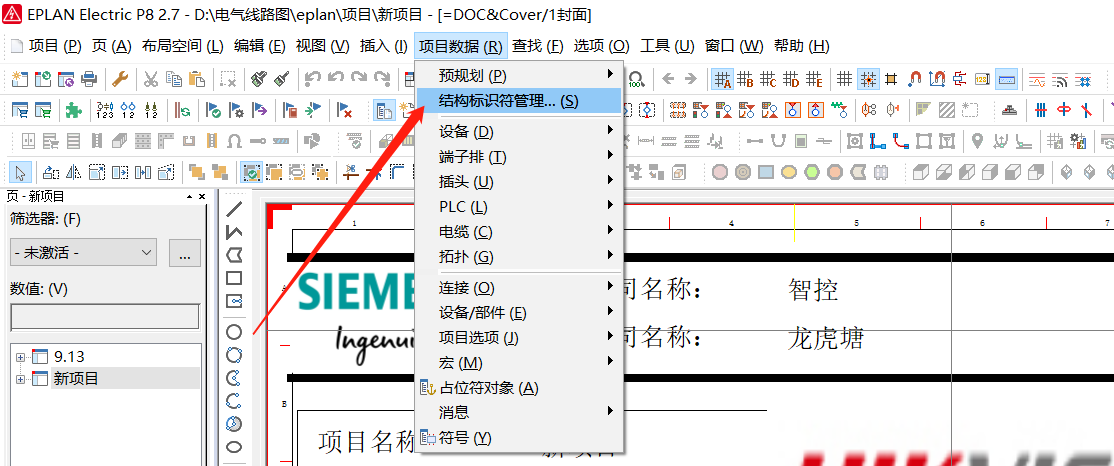

1.先修改框架的标识符

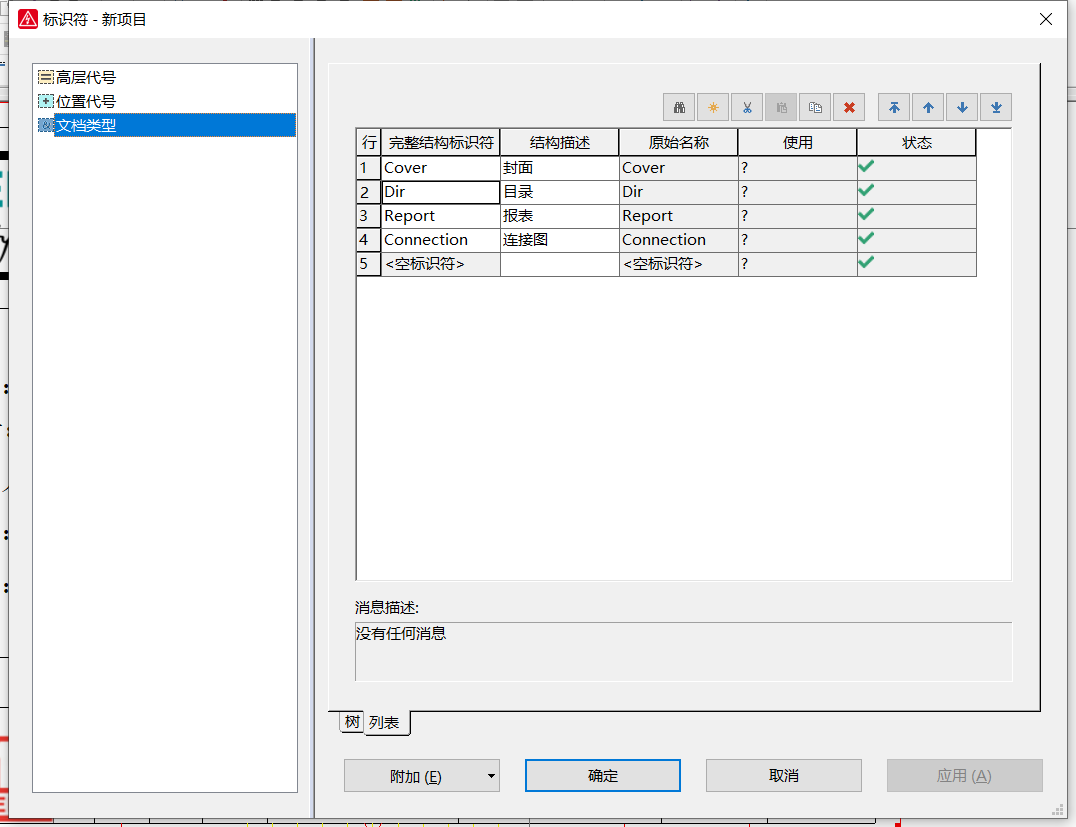

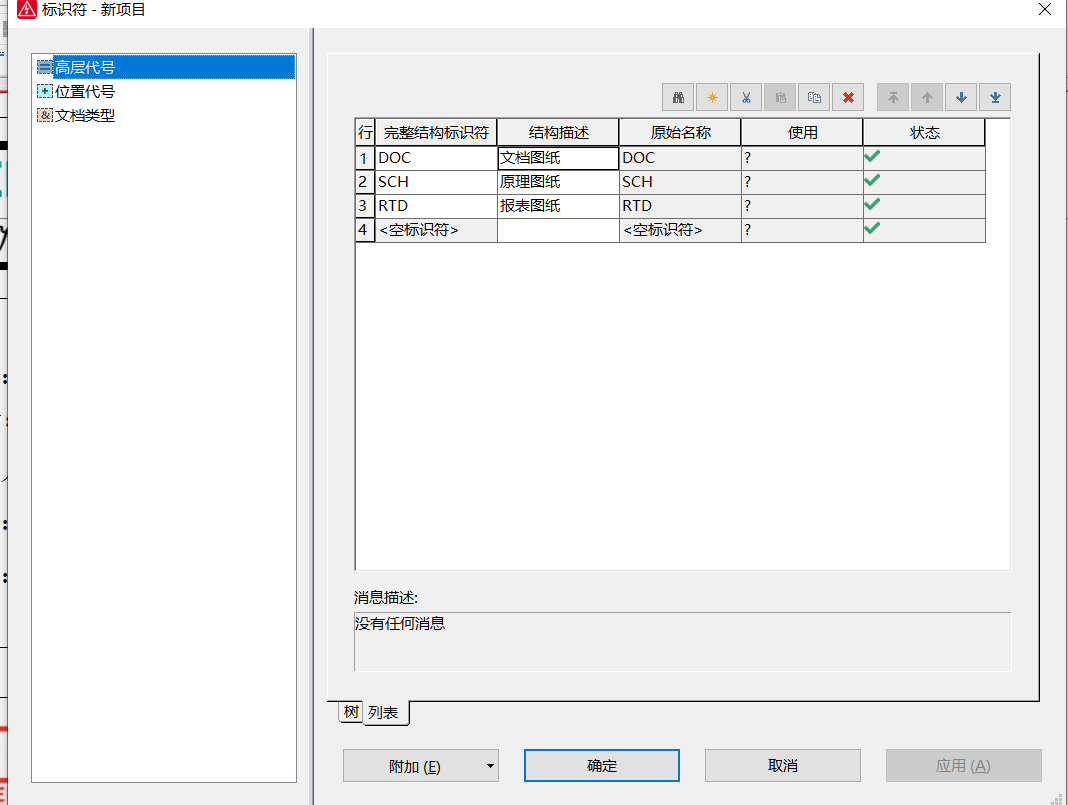

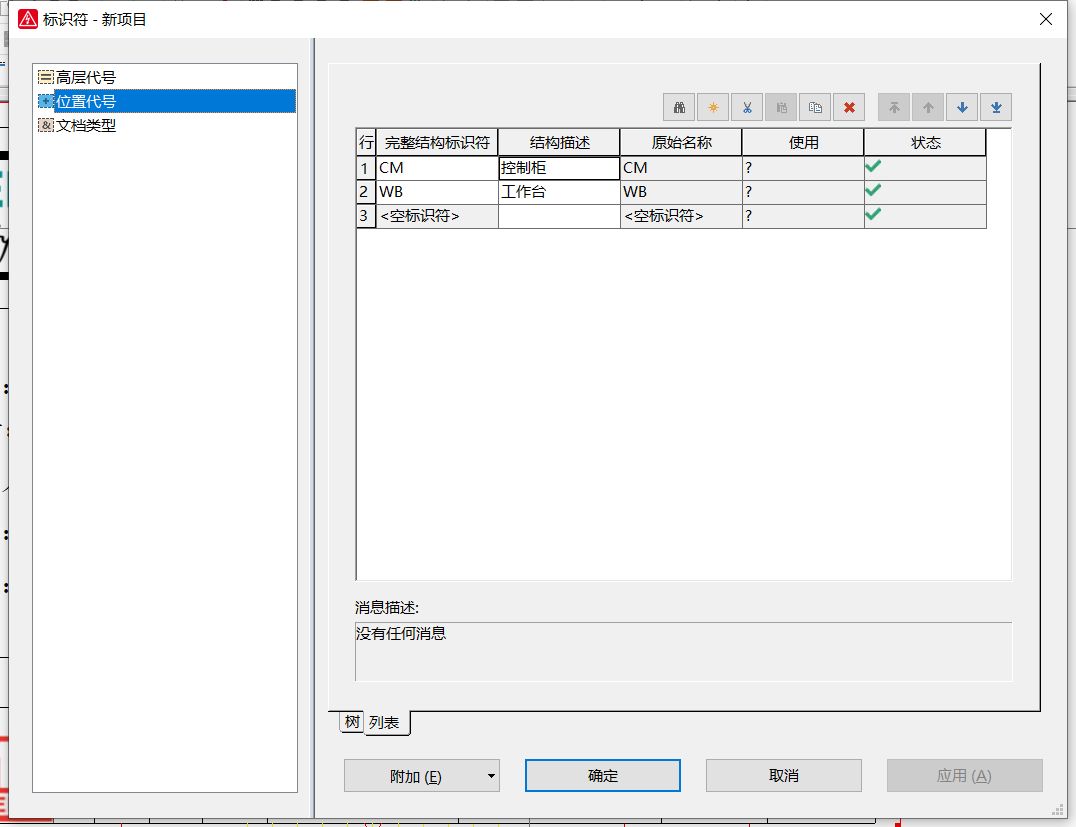

 2.把标识符的高层代号、位置代号、文档类型都改成需要的标识符，将原先不需要的标识符可以删除

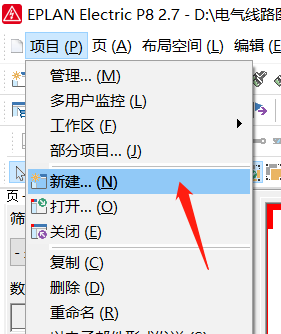

 3.①新建项目

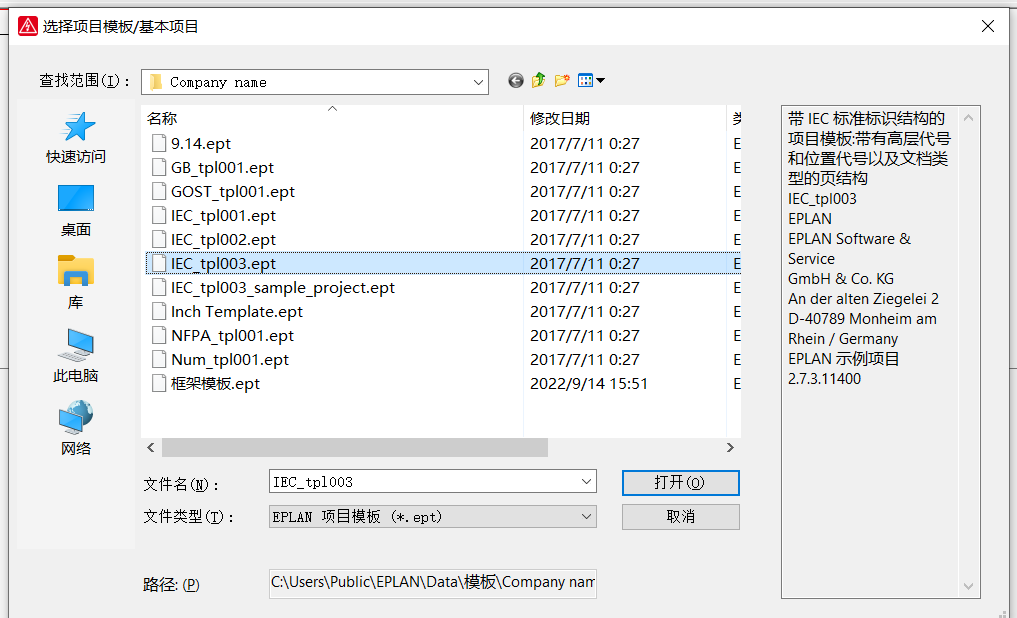

 ②在新建项目中，把新建项目的IEC-tpi1003.ept复制，在里面粘贴，修改名称并打开

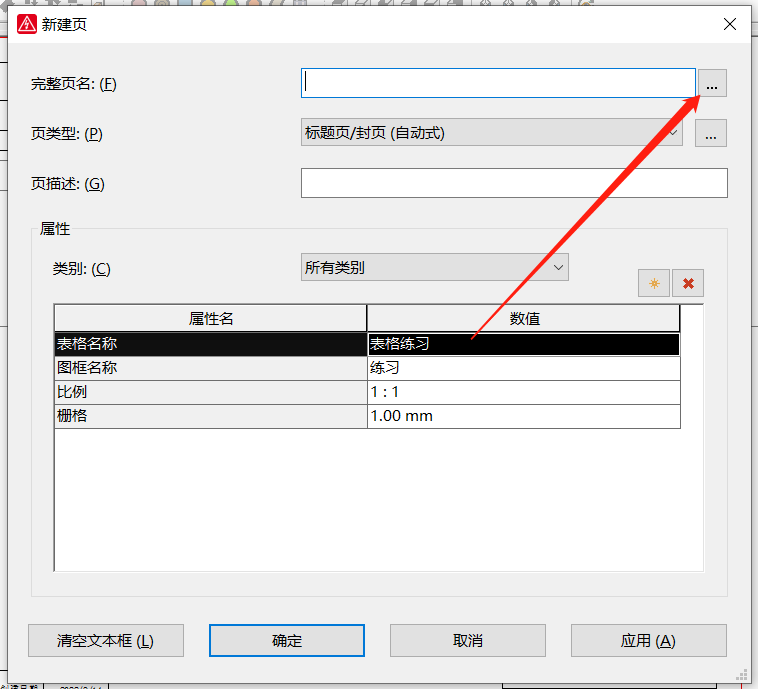

 ③新建页在完整页名点击后面的三个点

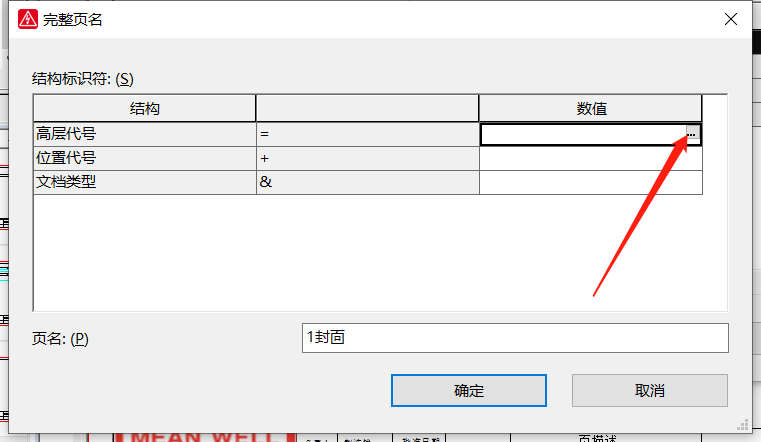

 ④在高层代号后面点击三个点

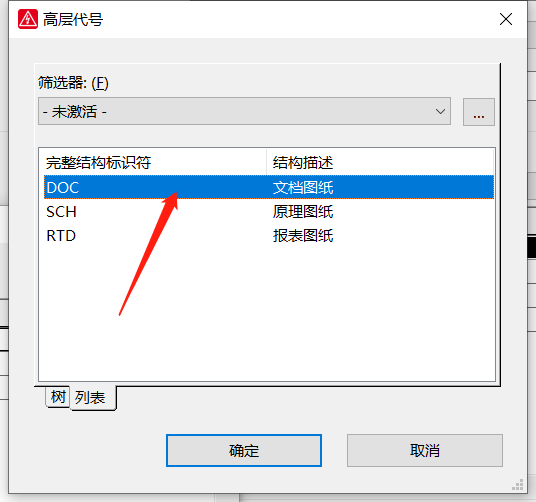

 ⑤选择刚刚修改的项目标识符DOC（文档图纸）点击确定，回到完整页名继续点击确定

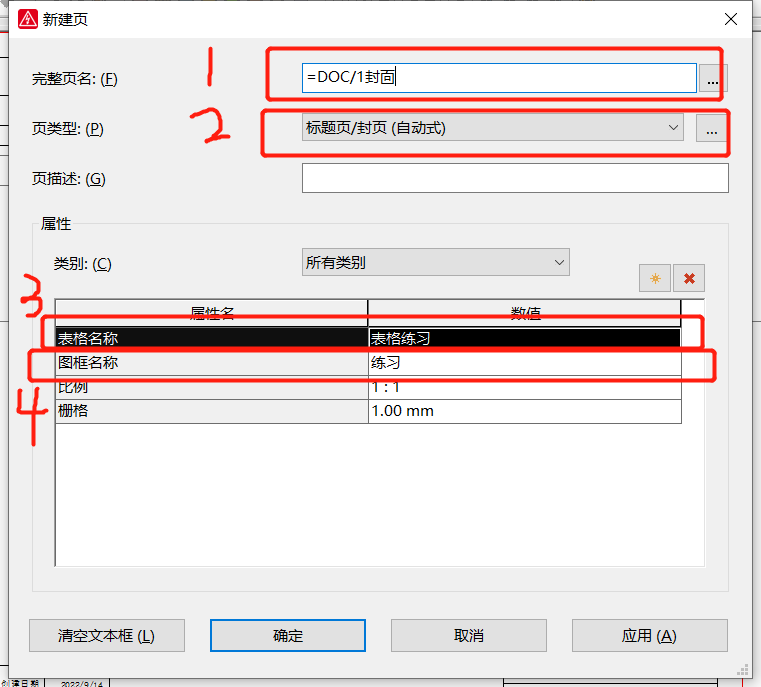

 ⑤按照顺序把一、二、三、四几个地方按照模板的需要进行修改，修改成下图样式，点击应用再点击确定

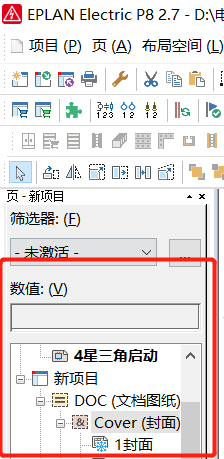

 ⑥最后屏幕左边会变成下面的样式

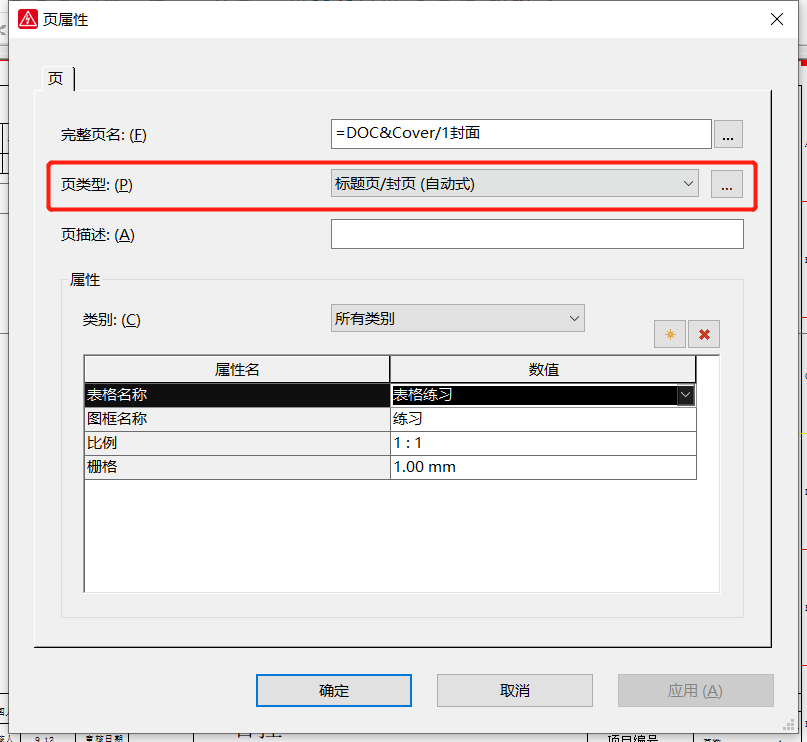

 4.①通过上述的方法，按照步骤逐步操作，其中“1封面、2安全规则、3技术执行规范、1目录以及RTD报表图纸下面的1共五项”，是用的自动式的页类型”如下图，其余的都可以使用多线的交互式；



 ⑥最终操作完是这样的

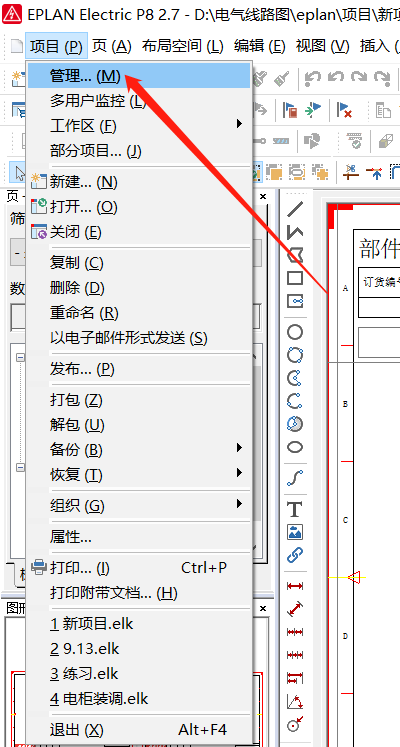

 5.此时图纸中的值都没有，可以进行赋值①项目-管理

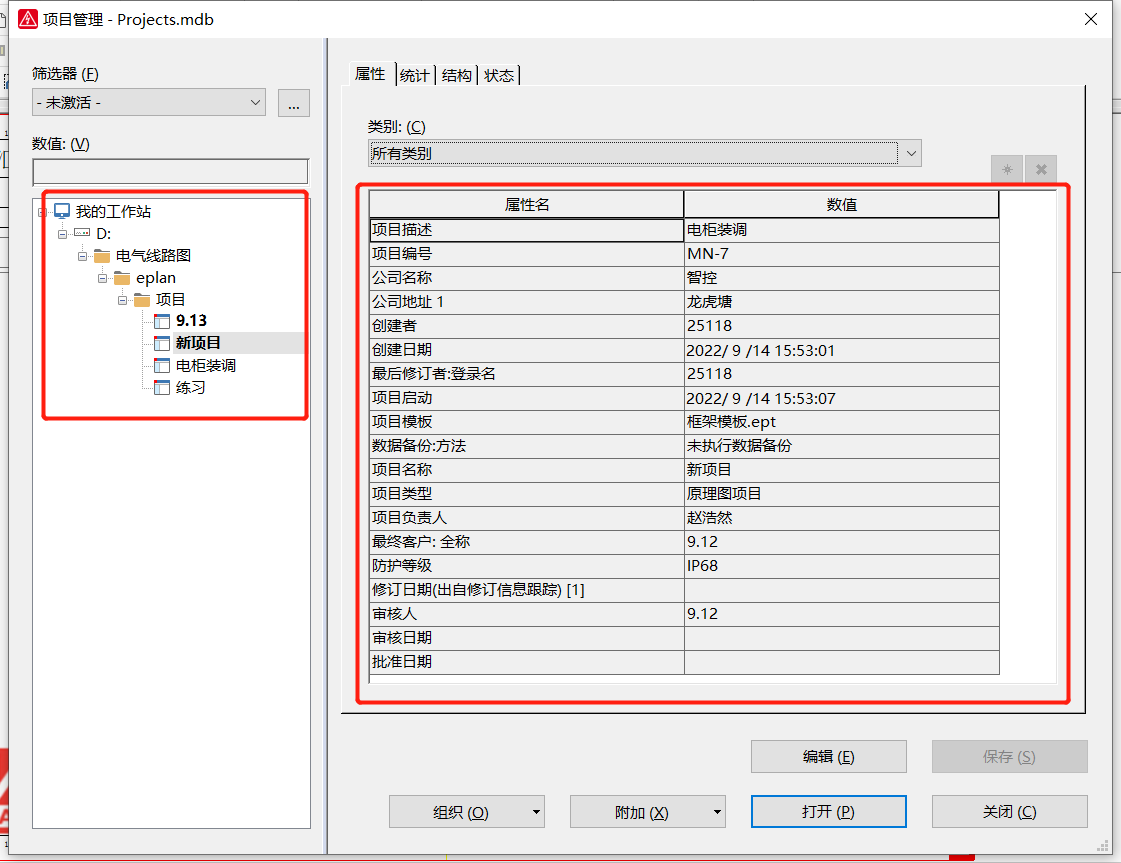

 ②从我的工作站中找到需要赋值的项目，在右边点击编辑，然后在其中编辑需要的数值如项目描述、项目编号等，都赋值好了可以点击保存再点击打开就赋值完成了

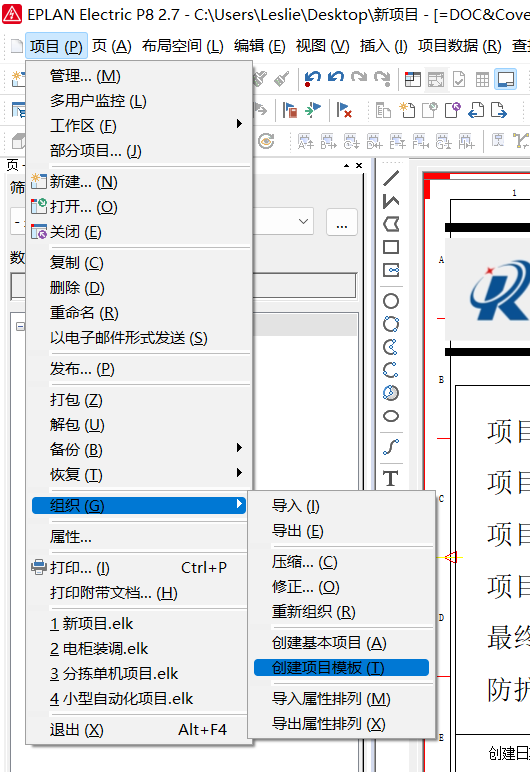

 6.上述的都解决了需要把这个设为固定的模板，这样以后就可以做项目的时候随时用这个框架①点击项目-组织-创建项目模板

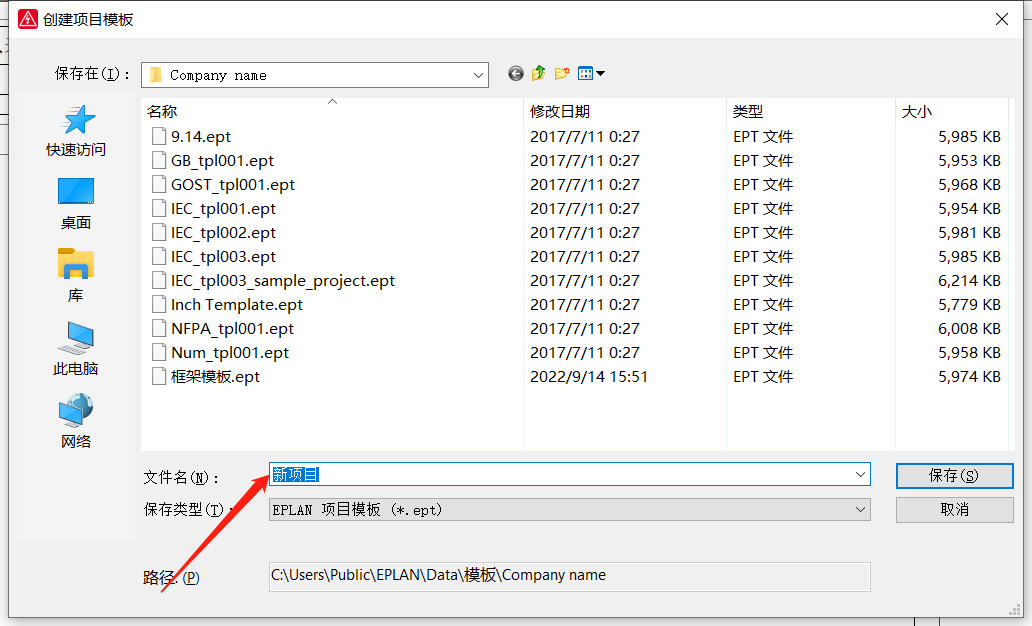

 ②在这边输入项目的名称，这个就是后面作为引进的模板

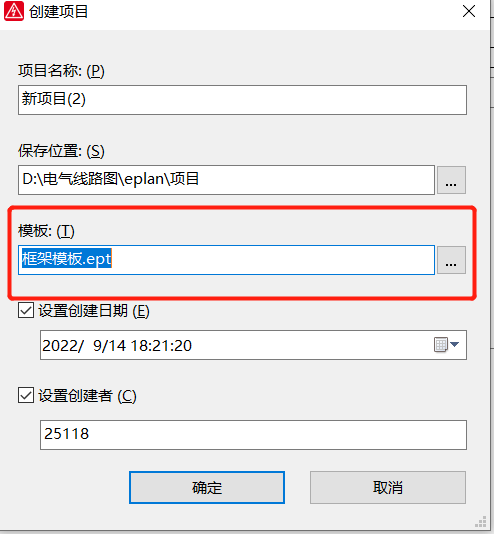

 ③创建好了之后，再创建新的项目后可以在模板处选择刚刚创建的框架模板，这样就可以以后进行套用了
