Linux系统中的DHCP

DHCP服务

 DHCP (Dynamic HostConfiguration Protocol,动态主机配置协议)

 由Internet] C作任务小组设计开发
专门用于为TCP/IP网络中的计算机自动分配TCP/IP参数的协议

 使用DHCP的好处

• 减少管理员的工作量
• 避免输入错误的可能
• 避免IP地址冲突
• 当更改IP地址段时，不需要重新配置每个用户的IP地址
• 提高了IP地址的利用率
• 方便客户端的配置

 DHCP的分配方式

• 自动分配:分配到一个IP地址后永久使用
• 手动分配:由DHCP服务器管理员专门]指定IP地址
• 动态分配:使用完后释放该IP,供其它客户机使用



DHCP的租约过程

客户机从DHCP服务器获得IP地址的过程称为DHCP的租约过程



分为四个步骤

• 客户端在网络中搜索服务器
• 服务器向客户端响应服务
• 客户端向目标服务器发出服务请求
• 服务器向客户端提供服务

具体详情：



客户机请求IP地址

• 当一个DHCP客户机启动时，客户机还没有IP地址，所以客户机要通过DHCP获取一个合法的地址

• 此时DHCP客户机以广播方式发送DHCP Discover发现信息来寻找DHCP服务器

服务器响应

• DHCP服务器接收到来自客户机请求IP地址的信息时，在自己的IP地址池中查找是否有合法的IP地址提供给客户机

• 如果有，DHCP服务器将此IP地址做上标记，加入到DHCP Offer的消息中，然后广播- -则DHCP Offer消息

客户机选择IP地址

• DHCP客户机从接收到的第一个DHCP Offer消息中提取IP地址，发出IP地址的DHCP服务器将该地址保留,这样该地址就不能再分配给另一个DHCP客户机

服务器确定租约

• DHCP服务器接收到DHCP Request消息后，以DHCP ACK消息的形式向客户机广播成功确认，该消息包含有IP地址的有效租约和其他可配置的信息

• 当客户机收到DHCP ACK消息时，配置IP地址，完成TCP/IP的初始化

重新登录

• DHCP客户机每次重新登录网络时，不需要再发送DHCP Discover信息，而是直接发送包含前一次所分配的IP地址的DHCP Request请求信息

更新租约

• 当DHCP服务器向客户机出租的IP地址租期达到50%时,就需要更新租约

• 客户机直接向提供租约的服务器发送DHCP Request包,要求更新现有的地址租约

使用DHCP动态配置主机地址

 DHCP服务

• 为大量客户机自动分配地址，提供集中管理
• 减轻管理和维护成本、提高网络配置效率

可分配的地址信息主要包括

• 网卡的IP地址、子网掩码
• 对应的网络地址、广播地址
• 默认网关地址
• DNS服务器地址

安装DHCP服务器

DHCP服务器软件

• CentOS光盘中的dhcp-4.2.5-47.el7.centos.x86_ 64 .rpm

 DHCP软件包的主要文件

◆主配置文件: /etc/dhcpd.conf
◆执行程序: /usr/sbin/dhcpd、/usr/sbin/dhcrelay



DHCP网络分配实验

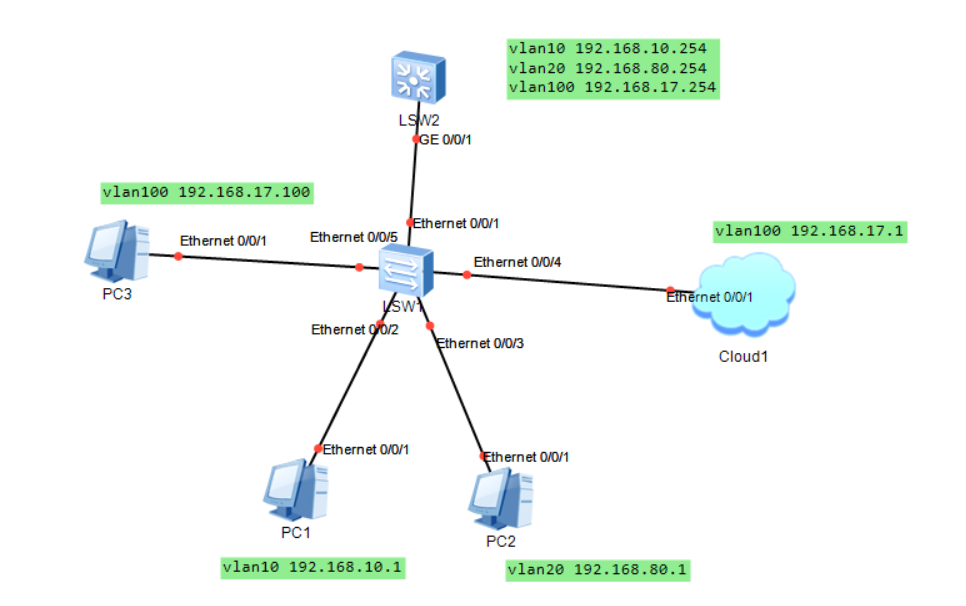

实验：要求使用ensp结合VMware完成以下实验

          PC1、PC2和PC3可以自动获取ip地址，DHCP服务器为Linux主机

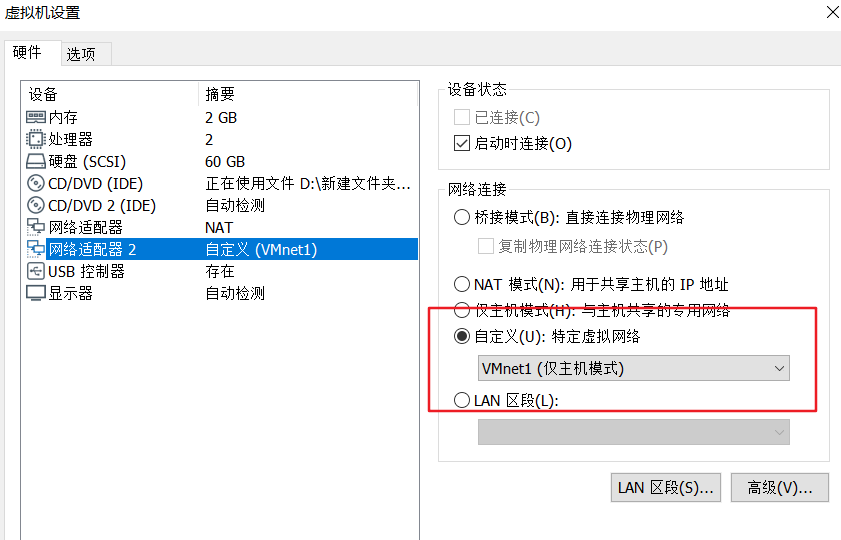

设置网络到VMnet1里面

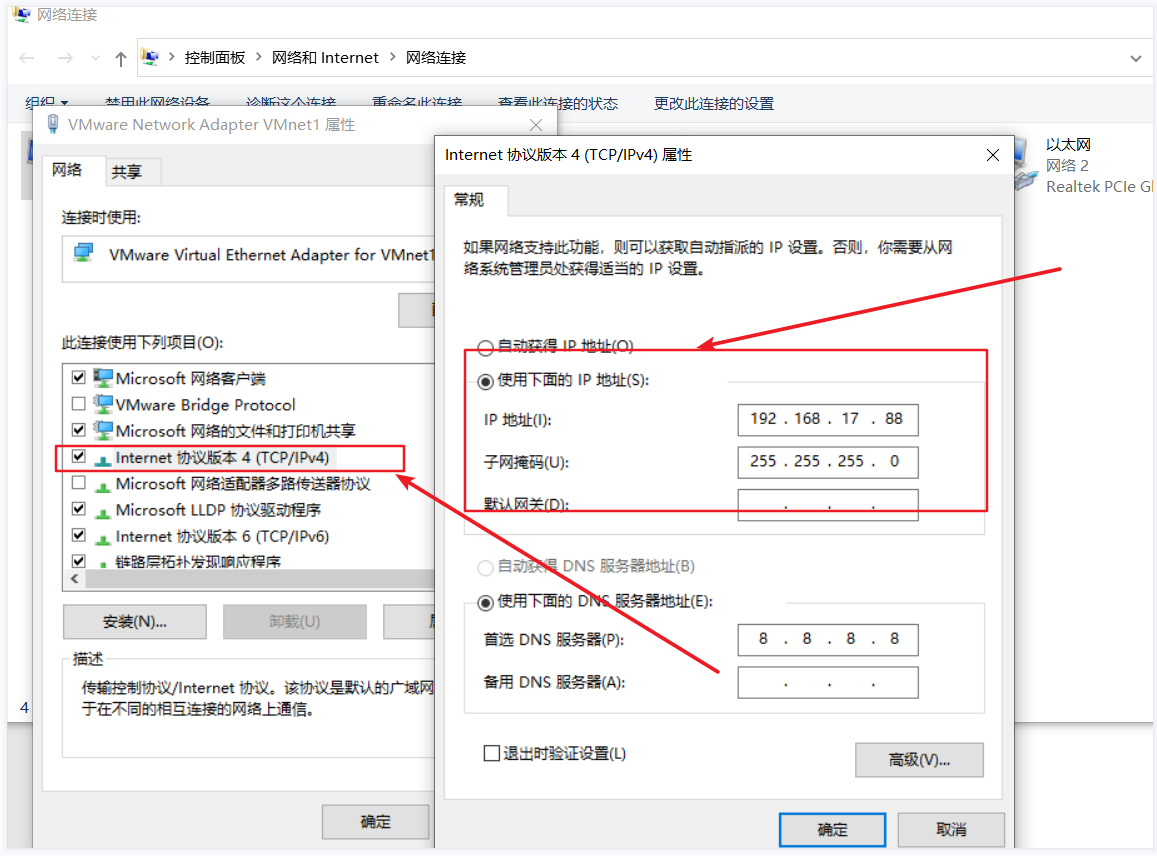

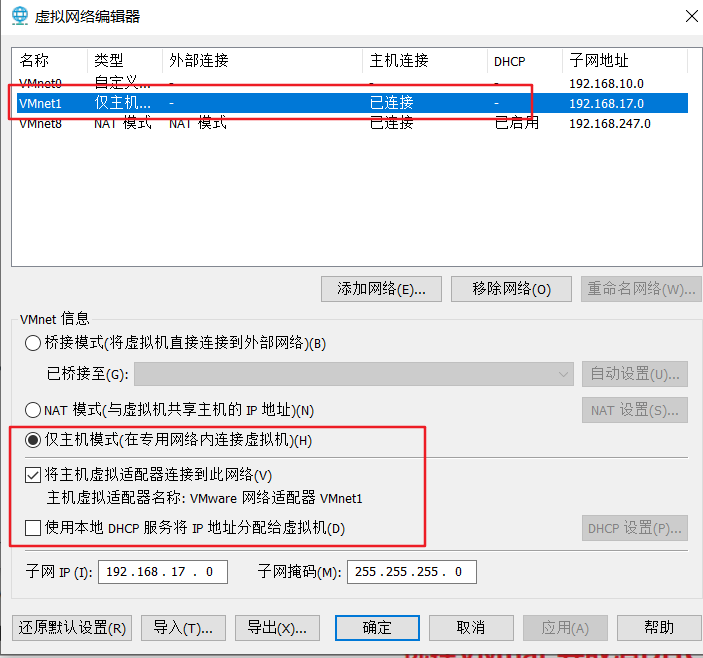

 将电脑主机VMnet1的设置调整好

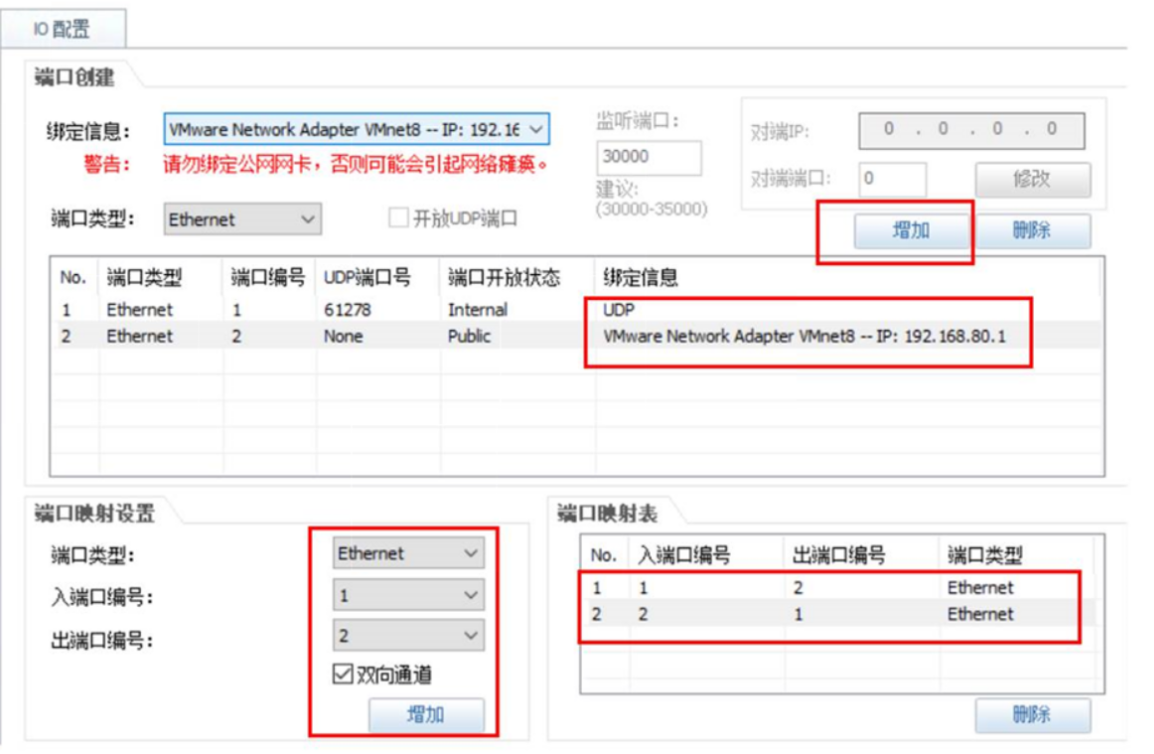

ENSP里面云的设置







 配置Linux系统里的

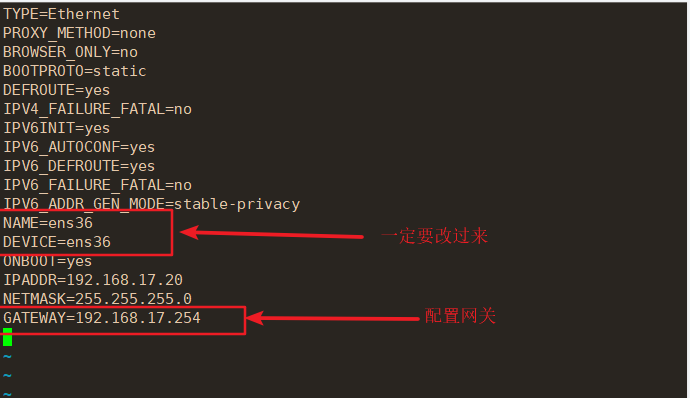

将网卡配置好





 配置好网卡一定要重启网卡

查询有没有安装DHCP程序 没有安装就安装一下

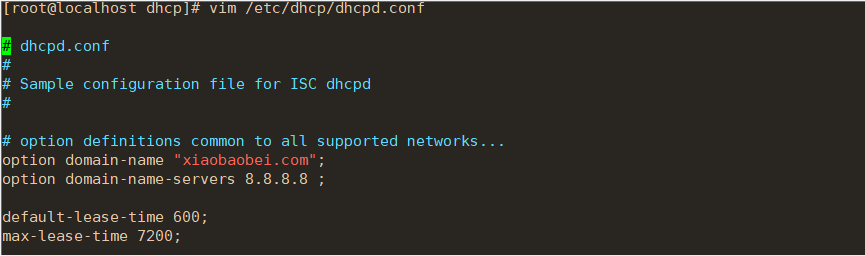

 修改DHCP里面的配置文件

vim /etc/dhcp/dhcpd . conf     #设置全局配置参数

default-lease-time 21 600;                          #默认租约为6小时，单位为秒

max-lease-time 43200;                               #最大租约为12小时，单位为秒

option domain-name "benet . com";           #指定默认域名

option domain-name-servers 202.106.0.20， 202.106.148.12 .     #指定DNS服务器地址

ddns-update-style none;                                                             #禁用DNS动态更新

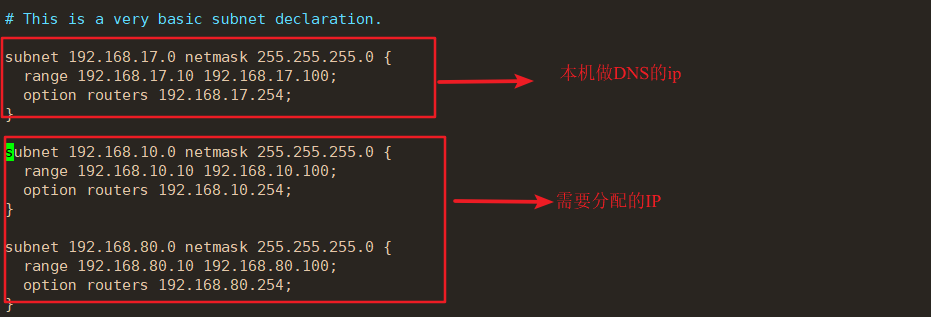

#subnet网段声明(作用于整个子网段，部分配置参数优先级高于全局配置参数)
subnet 192.168.17.0 netmask 255.255.255.0 {                 #声明要分配的网段地址

range 192.168.17.10 192.168. 17.200;                              #设置地址池

option routers 192.168.17.254;                                         #指定默认网关地址

}

subnet 192.168.10.0 netmask 255.255.255.0 {
range 192.168.1.10 192.168.1. 200;
option routers 192.168.1.254;
}

subnet 192.168.80.0 netmask 255.255.255.0 {
range 192.168.80.10 192. 168.80.100;
option routers 192.168.80.254;

















 修改结束保存退出

启动DHCP服务   systemctl start dhcpd

关闭防火墙       systemctl stop firewalld

                          setenforce 0

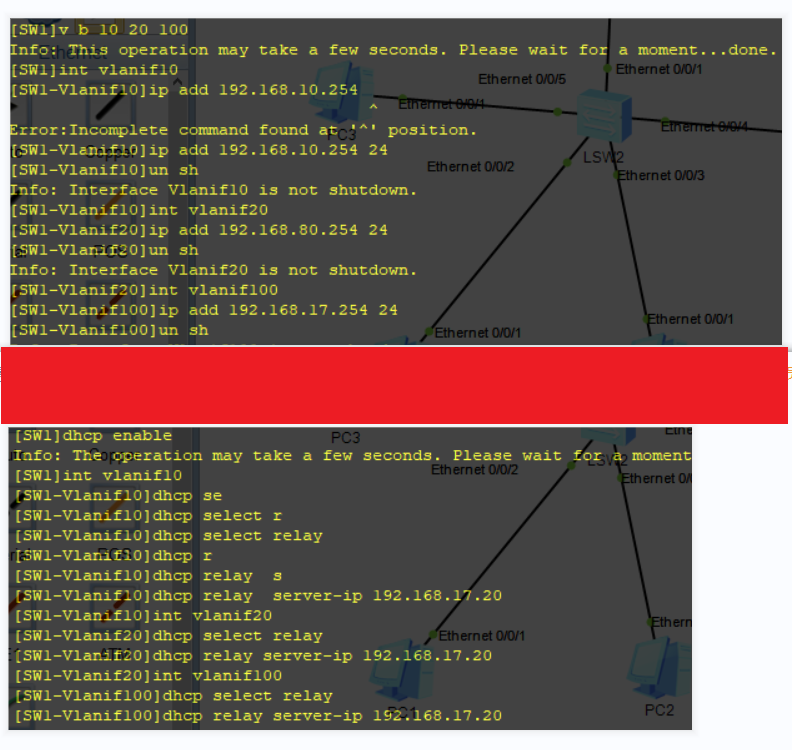

在ensp中配置DHCP中继







 最后测试主机有没有分配到IP地址

  ipconfig renew



 如果实验一切顺利 到这就基本上可以获得IP的分配  如果在Linux系统中 重启hdcpd时就报错了 就查看日志文件 看哪里出了问题

如果 linux中没有出现问题 ping ensp中的中继器网关ping不通 就需要查看 ensp里面的配置有没有问题

 注意寄主机里的ip一定要配置到与DHCP服务器 在同一网段
