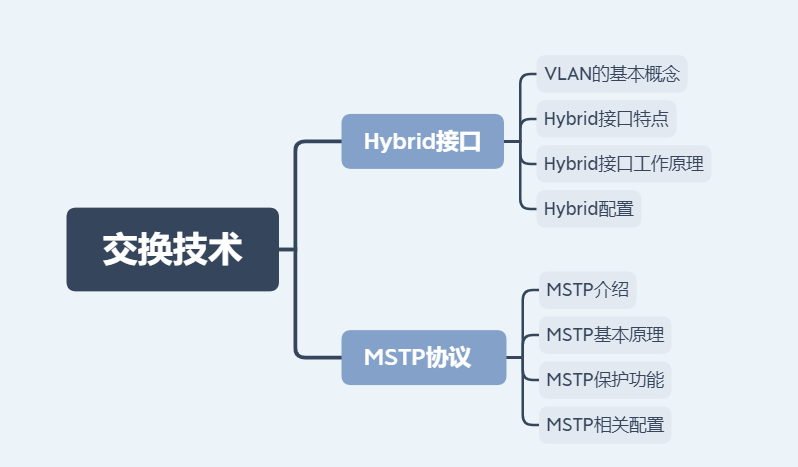

交换机交换技术

 VLAN的基本概念

     特点

• 隔离广播
• 方便管理
• 提高安全

     VLAN接口

• Access接口
• Trunk接口

     Trunk

• isl
• dot1q

Hybrid接口的特点

特点

• 华为交换机接口默认为Hybrid模式
• 既可以实现Access接口的功能，也可以实现Trunk接口的功能
• 不借助三层设备即可实现跨VLAN通信和访问控制
• Hybrid接口相对于Access接口和Trunk接口具有更高的灵活性与可控性

作用

• 流量隔离
• 流量互通

Hybrid接口工作原理

• 只针对Hybrid接口
• untag列表（默认VLAN1）
• tag列表（默认为空）

心法口诀  ：

 出口检查 ：查untag表 有标脱   查tag有放通 无丢

 进口检查 :  查有无标签 有标 查tag表 有放通  无丢

                                      无标 打PVID后 放通



MSTP介绍

       MSTP是一个公有生成树协议，在实际生产环境中得到了广泛应用

• 多生成树
• 多VLAN运行一个生成树
• 生成树实例MSTI
• MST域
• VLAN映射表

    传统的生成树只运行一个实例，且收敛速度慢，RSTP在传统的STP基础上通过改进达到了加速网络拓扑收敛的目的，但是

仍然有缺陷，由于STP和RSTP在整个局域网中，所有的VLAN共享一个生成树实例，因此无法实现基于VLAN的负载均衡，网络

环境稳定状态下备份链路始终不能转发数据流量，造成带宽浪费。

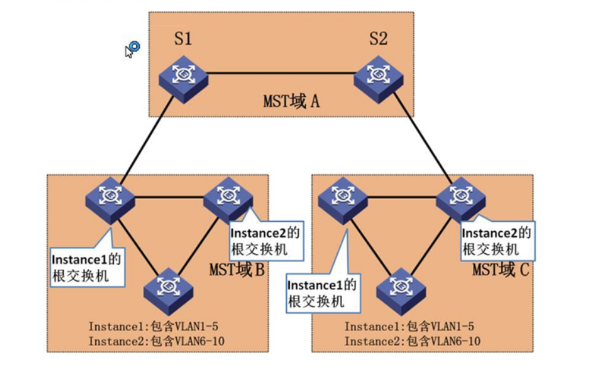

MSTP的网络层次





 带外管理流量：管理平面和业务平面的数据是两根不同的线路

 带内管理流量：管理平面和业务平面的数据是同一根线路

MSTP基本原理

• MSTP的网络层次
• MST域
• MSTI
• 端口角色
• MSTP端口状态
  Forwarding
  Learing
  Discarding

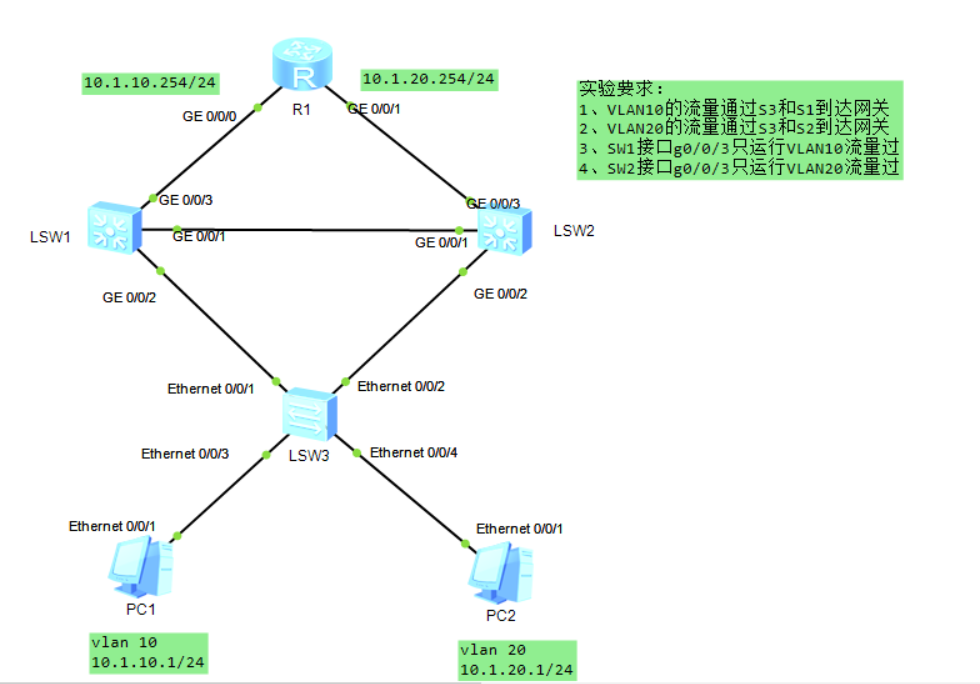

实例





 配置SW1

配置SW1
【S1】stp mode mstp                                     选择MSTP模式
【S1】stp region-configuration
【S1-mst-region】region-name Huawei
【S1-mst-region】revision-level 1
【S1-mst-region】instance 1 vlan 10                    设置实例1走VLAN10
【S1-mst-region】instance 2 vlan 20
【S1-mst-region】active region-configuration
【S1-mst-region】quite
【S1】stp instance 1 root primary                      设置实例1为主
【S1】stp instance 2 root secondary


配置SW2
【S2】stp mode mstp
【S2】stp region-configuration
【S2-mst-region】region-name Huawei
【S2-mst-region】revision-level 1
【S2-mst-region】instance 1 vlan 10
【S2-mst-region】instance 2 vlan 20
【S2-mst-region】active region-configuration
【S2-mst-region】quite
【S2】stp instance 1 root secondary
【S2】stp instance 2 root primar

配置SW3

【S3】stp mode mstp
【S3】stp region-configuration
【S3-mst-region】region-name Huawei
【S3-mst-region】revision-level 1
【S3-mst-region】instance 1 vlan 10
【S3-mst-region】instance 2 vlan 20
【S3-mst-region】active region-configuration
【S3-mst-region】quite
