VRRP

VRRP的概述

•  VRRP能够在不改变组网的情况下， 将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的ip地址为默认网关，实现网关的备份
• 协议版本：VRRPv2（常用）和VRRPv3
• VRRPv2仅适用于IPv4的网络，VRRPv3适用于IPv4和IPv6两种网络
• VRRP协议报文
• 只有一种报文：Adevertisement报文；其目的地址是224.0.0.18，目的MAC地址是01-00-5e-00-00-12，协议号是112



VRRP主备备份工作的过程



 交换机A 和交换机B  进行沟通比对 优先级高的为主路由 低的为备份路由

 在工作过程中交换机A会一直给B 发送VRRP报文   (告诉B 我还在好好备用着）

 当A出现问题B没有收到A的VRRP报文 此时B给A发送VRRP报文（联系不到A大哥了 自己立即上位 成为主路由）

 但是当A恢复正常了 收到B的VRRP报文发现优先级比自己低 A立刻抢占成为主路由（因为PC的ARP缓存表更新不及时所以会出现一段时间找不到网关MAC地址）

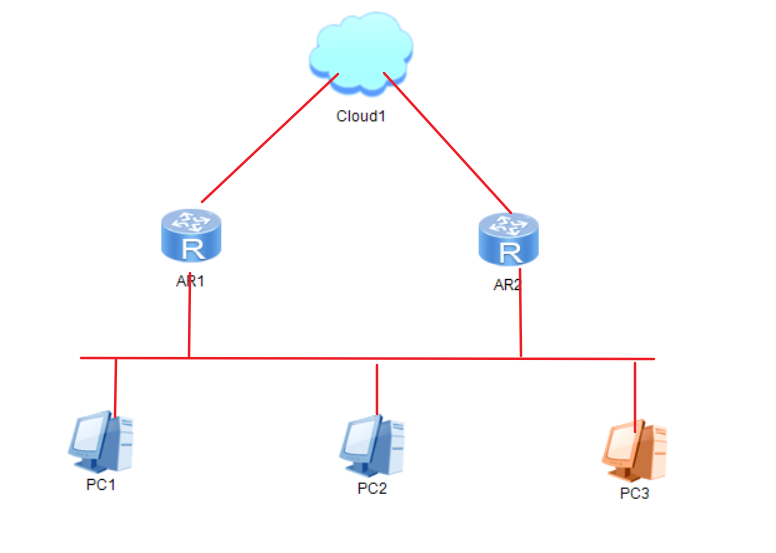

VRRP负载分担工作过程



 正常工作环境中不会将所有的流量都从R1路由器走 而闲置R2

通过配置不同的备份组 ，可以使R2成为新备份组的主路由，从而分担流量

（设置PC1  PC2的 主路由是AR1 备用路由是AR2  设置PC3的主路由是AR2 备用路由是AR1）



例题







 先配置交换机的四个端口

[Huawei]sys SW3
[SW3]v b 10 20
[SW3]int e0/0/1
[SW3-Ethernet0/0/1]p l a
[SW3-Ethernet0/0/1]p d v 10
[SW3-Ethernet0/0/1]un sh
[SW3-Ethernet0/0/1]int e0/0/2
[SW3-Ethernet0/0/2]p l a
[SW3-Ethernet0/0/2]p d v 20
[SW3-Ethernet0/0/2]un sh
[SW3-Ethernet0/0/2]int g0/0/1
[SW3-GigabitEthernet0/0/1]p l t
[SW3-GigabitEthernet0/0/1]p t a v 10 20
[SW3-GigabitEthernet0/0/1]un sh
[SW3-GigabitEthernet0/0/1]int g0/0/2
[SW3-GigabitEthernet0/0/2]p l t
[SW3-GigabitEthernet0/0/2]p t a v 10 20
[SW3-GigabitEthernet0/0/2]un sh

再配置交换机SW1

[Huawei]sys SW1
[SW1]v b 10 20 100
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]p l t
[SW1-GigabitEthernet0/0/2]p t a v 10 20
[SW1-GigabitEthernet0/0/2]un sh
[SW1-GigabitEthernet0/0/2]int g0/0/1
[SW1-GigabitEthernet0/0/1]p l a
[SW1-GigabitEthernet0/0/1]p d v 100
[SW1-GigabitEthernet0/0/1]un sh
[SW1-GigabitEthernet0/0/1]int vlanif10
[SW1-Vlanif10]ip add 192.168.10.10 24
[SW1-Vlanif10]int vlanif20
[SW1-Vlanif20]ip add 192.168.20.10 24
[SW1-Vlanif20]int vlanif100
[SW1-Vlanif100]ip add 11.0.0.2 30
[SW1-Vlanif100]int vlanif10
[SW1-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1     ----------配置虚拟IP地址
[SW1-Vlanif10]vrrp vrid 1 priority 120                ----------设置优先级为 120
[SW1-Vlanif10]vrrp vrid 1 track int g0/0/1            ----------配置监听端口
[SW1-Vlanif10]vrrp vrid 1 track int g0/0/2            ----------配置监听端口 （端口出现问题优先级自动降级10）
[SW1-Vlanif10]int vlanif20
[SW1-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1     ----------配置虚拟ip地址
[SW1-Vlanif20]vrrp vrid 2 priority 115                ----------配置优先级115
[SW1]ip route-static 0.0.0.0 0.0.0.0 11.0.0.1

再配置交换机SW2

Huawei]sys SW2
[SW2]vlan bat
[SW2]vlan batch 10 20 100

[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]p l t
[SW2-GigabitEthernet0/0/2]p t a v 10 20
[SW2-GigabitEthernet0/0/2]un sh

[SW2-GigabitEthernet0/0/2]int g0/0/1
[SW2-GigabitEthernet0/0/1]p l a
[SW2-GigabitEthernet0/0/1]p d v 100
[SW2-GigabitEthernet0/0/1]un sh
.
[SW2-GigabitEthernet0/0/1]int vlanif10
[SW2-Vlanif10]ip add 192.168.10.20 24
[SW2-Vlanif10]int vlanif20
[SW2-Vlanif20]ip add 192.168.20.20 24
[SW2-Vlanif20]int vlanif100
[SW2-Vlanif100]ip add 12.0.0.2 24

[SW2-Vlanif100]int vlanif10
[SW2-Vlanif10]vrrp vrid 1 virtual-ip  192.168.10.1       ------配置虚拟IP地址
[SW2-Vlanif10]vrrp vrid 1 priority 115                   ------配置优先级115   （VLAN10的数据从SW1走 SW2就是备用）
[SW2-Vlanif10]int vlanif20
[SW2-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1
[SW2-Vlanif20]vrrp vrid 2 priority 120                   ------配置优先级120（VLAN20的数据送SW2里面走）
[SW2-Vlanif20]vrrp vrid 2 track int g0/0/1               ------配置监听端口
[SW2-Vlanif20]vrrp vrid 2 track int g0/0/2
[SW2-Vlanif20]q

[SW2]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1



最后配置R1的信息

[[Huawei]sys R1
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip add 11.0.0.1 30
[R1-GigabitEthernet0/0/0]un sh

[R1-GigabitEthernet0/0/0]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.0.0.1 30
[R1-GigabitEthernet0/0/1]un sh

[R1-GigabitEthernet0/0/1]int loo 0
[R1-LoopBack0]ip add 1.1.1.1 24

[R1]ip route-static 192.168.10.0 24 11.0.0.2            ------配置回10.0网段的回程路由
[R1]ip route-static 192.168.10.0 24 12.0.0.2 pre 70     ------配置回10.0网段的备用回程路由

[R1]ip route-static 192.168.20.0 24 12.0.0.2            ------配置回20.0网段的回程路由
[R1]ip route-static 192.168.20.0 24 11.0.0.2 pre 70     ------配置回20.0网段的备用回程路由
