单臂路由和链路捆绑

单臂路由概述

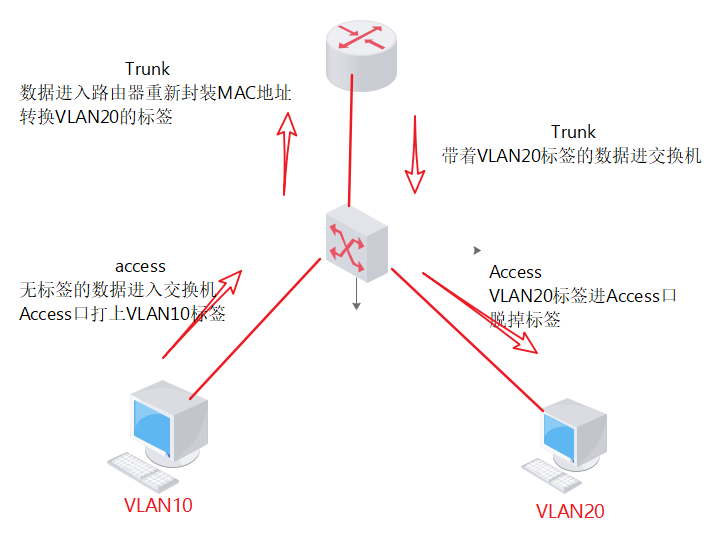

单臂路由实现不同VLAN间通信

• 链路类型

           交换机连接主机端口为access链路

           交换机连接路由器的端口为Trunk链路

• 子接口

           路由器的物理接口可以被划分成多个逻辑接口

           每个子接口对应一个VLAN网段的网关

单臂路由的代码

int g/0/0/0.10
dot1q termination vid 10
ip add
a b e

　　

以太网的链路捆绑

链路捆绑的原理

• BPUD是网桥协议数据单元
• 网桥协议数据单元 是一种生成树协议问候数据包
• 它以可配置的间隔发出，用来在网络的网桥间进行信息交换
• 以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和L ACP模式
• LACP模式需要有链路聚合控制协议L ACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持ACP协议时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性、提供备份功能。
• LACP模式下，部分链路是活动链路,所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。

有备用链路的用方法1

lacp priority 1000    (设置优先级)
int Eth-Trunk 1
bpdv enable
made lacp-ststic
int e0/0/1
eth-trunk 1
int e0/0/2
eth-trunk 1
int e0/0/3
eth-trunk 1
int Eth-Trunk 1
max active-linknumber 2       (最大链路活动数量)

　　方法2

int Eth-Trunk 1
trunkport g 0/0/1 to 0/0/3
quit
