传输层协议（TCP 、UDP协议）

TCP协议介绍

TCP报文格式

TCP三次握手

TCP四次挥手

UDP协议介绍

常见协议及其端口

 TCP和UDP协议

TCP和UDP都是 TCP/IP协议族的传输层协议

• TCP  传输控制协议  （面向控制层）

• UDP用户数据报协议（面向数据层）

 TCP协议

• TCP是面向连接的、可靠的进程到进程通信的协议

• TCP提供全双工服务，即数据可在同一时间双向传输

• TCP报文段

                TCP将若干个字节构成一个分组，叫报文段

                TCP报文段封装在IP数据报中

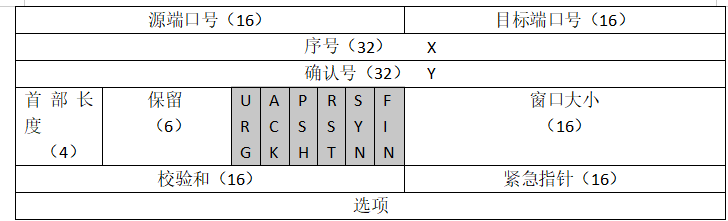

TCP报文格式





•  序号：发送端为每个字节进行编号，便于接收端正确重组
• 确认号：用于确认发送端的信息
• 窗口大小：用于说明本地可接受数据段的数目，窗口大小是可变的
• SYN： 同步序号位，TCP需要建立连接时将该至设为1
• ACK:    确认序号位，当该位为1时，用于确认发送方的数据
• FIN:     当TCP断开连接时将该位置设置为1

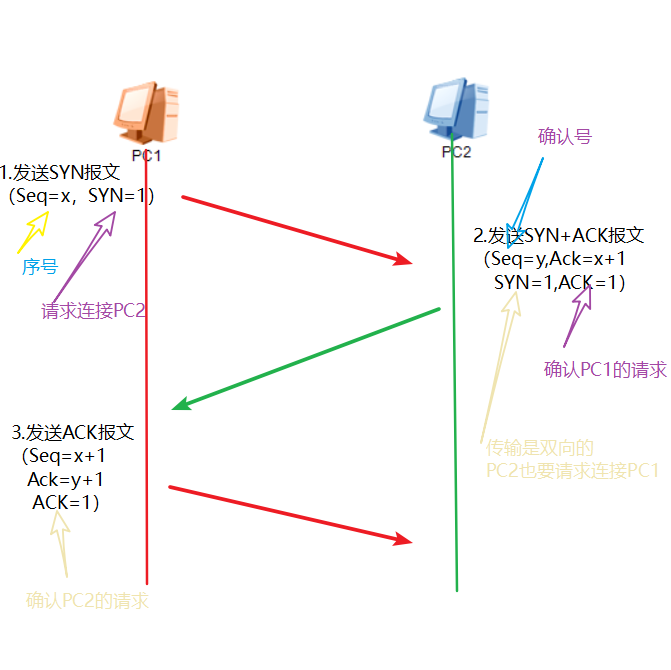

TCP的三次握手

       TCP建立连接的过程称为三次握手



对于上图可以想象一下男孩向女孩表白，男孩说“我喜欢你啊，我们在一起可以吗？”     女孩知道了 表示同意了 “好啊”

女孩想了想认真的问男孩子 “你真的要和我在一起吗？ 你真的喜欢我吗”    男孩肯定的回答“我是认真的，在一起吧”



还有一种情况 男孩在表白女孩后，女孩确定了，但是男孩子又反悔了，不回应女孩了。女孩就一直被耗着这情况就是半连接

半连接

发生在TCP三次握手中 如果PC1向PC2发起连接，PC2正常回应了，但是PC1不进行第三次握手，就是半连接

半连接攻击：半连接，会造成B分配的内存资源就一直这么耗着，直到资源耗尽。（SYN攻击）

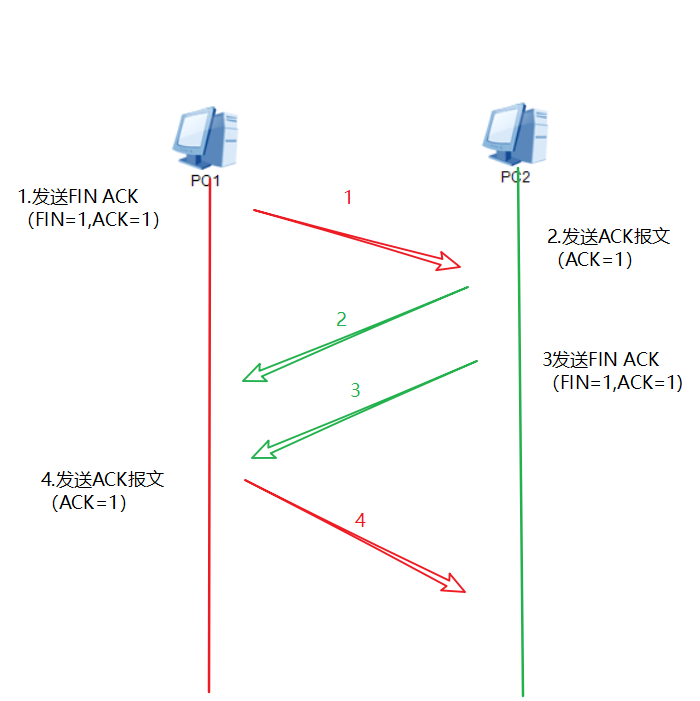

 TCP断开连接的四次挥手





男孩向女孩提出分手，女孩沮丧的说“好的”   因为是男孩先提出的分手 所以他没有资格给女孩发消息了

但是这时候女孩还是可以给男孩发消息， 终于女孩死心了 “这次我真的放下了，再见”  渣男回复了一个“嗯”

半关闭

当 PC1向PC2请求关闭，PC2回应ACK确认之后，并没有立即发送FIN发送给PC2。此时PC1处于半连接状态（半开关）

此时PC1可以接收PC2发送的数据，但是PC1已经不能再向PC2发送数据



常用的协议及端口







UDP协议

UDP协议    无连接、不可靠的传输协议       花费的开销小

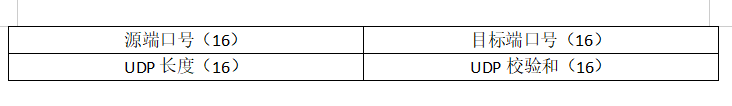

UDP报文的首部格式



 UDP长度：用来指出UDP的总长度，为首部加上数据

校验和：用来完成对UDP数据的差错校验，他是UDP协议提供的唯一的可靠机制
