实验1 用汇编指令编码和调试

实验结论

2.实验任务2

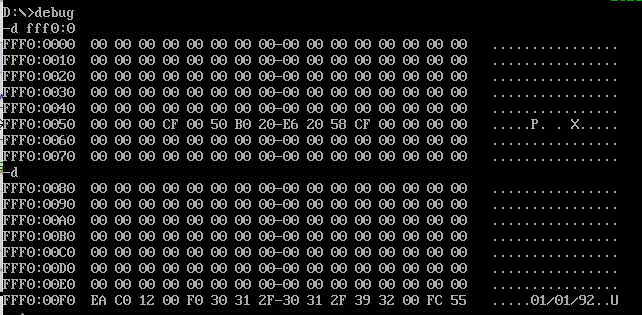

使用d命令查看生产时期的截图，时间为01/01/92:

使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图：

结论：不能修改

 原因分析：地址A000H~FFFFH的24KB空间为各个ROM的地址空间，ROM为只读存储器，我们对只读存储器进行写入，改写操作都是无效的。

3.实验任务3

在debug中使用e命令修改内存单元的命令，及，效果截图：

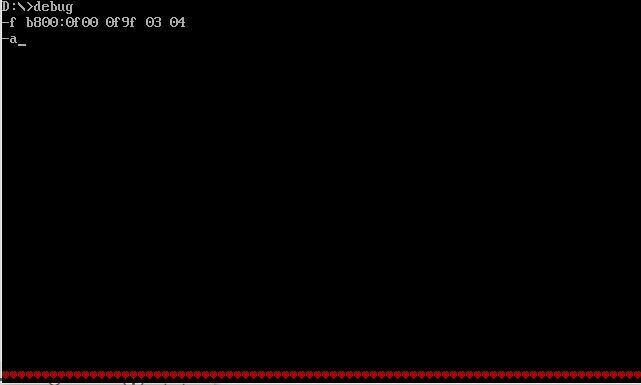

在debug中使用f命令批量填充内存单元的命令，及，效果截图：

 改变数据后的截图

4.实验任务4

 -a

mov ax, 20

mov ds, ax

mov ss, ax

mov sp, 30

push [0]    ;执行后，寄存器(sp) = _2E___

push [2]    ;执行后，寄存器(sp) = _2C___

push [4]    ;执行后，寄存器(sp) = _2A___

push [6]    ;执行后，寄存器(sp) = _28___

pop [6]     ;执行后，寄存器(sp) = __2A__

pop [4]     ;执行后，寄存器(sp) = __2C__

pop [2]     ;执行后，寄存器(sp) = _2E___

pop [0]     ; 执行后，寄存器(sp) = _30___

 问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令mov ss, ax和mov sp, 30执行后，栈顶的逻辑地址和物理地址分别是？

答：栈顶的逻辑地址是0020:0030H,物理地址是00230H。

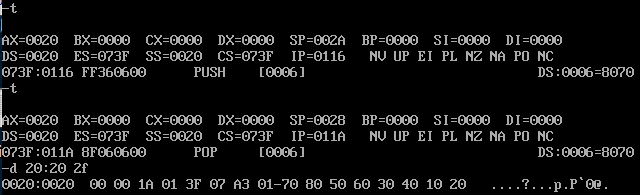

问题2：单步调试到汇编指令push [6]执行结束，pop [6]执行之前，使用d 20:20 2f查看此时栈空间数据，给出实验截图。

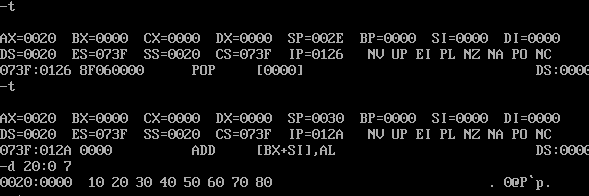

问题3：汇编指令pop [0]执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。给出实验截图。

 答：没有变化。

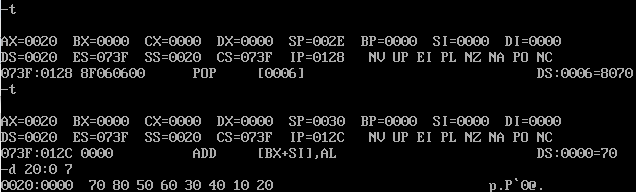

问题4：如果把最后四条指令改成截图中的顺序，pop [6]指令执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。给出实验截图。

 答：有变化。因为出栈顺序与入栈顺序不同，故数据发生了变化。

5.实验任务5

 观察并思考：

问题1：使用t命令单步执行mov ss, ax时，是单步执行完这一条指令就暂停了吗？后面的指令mov sp, 30是什么时候执行的？

答：没有暂停，单步执行mov ss, ax时，同时执行了mov sp,30这条指令。

mov sp,30在执行mov ss, ax时同时执行了。

问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

答：黄色下划线是下一条命令的逻辑地址，debug使用t指令引发了中断，中断过程使用了当前栈空间存放cpu关键数据。

6.实验任务6

 程序源码：

assume cs:code
code segment
start:
       mov cx,10
       mov dl,'0'
s:     mov ah,2
       int 21h
       add dl,1
       loop s
       mov ah,4ch
       int 21h
code ends
end start

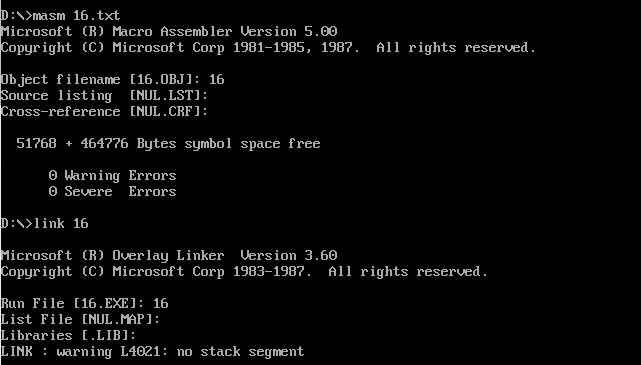

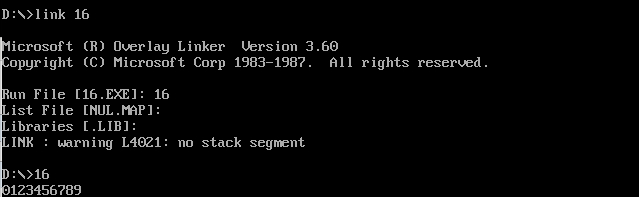

使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task6.exe的运行结果截图：

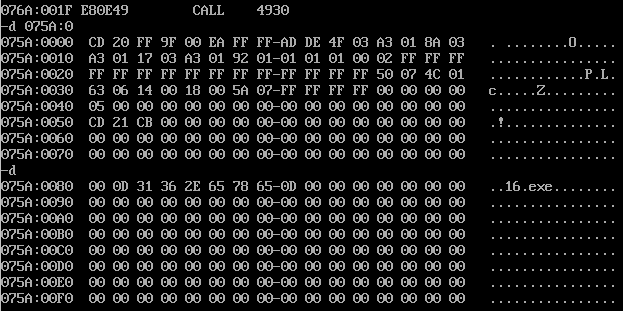

 在debug中查看task6.exe的程序段前缀PSP的截图：

 证明前两个字节是CD 20。

7.实验任务7

(1)

 mov ax,cs

要复制的开头是程序开头，即需要指向程序段开头。

mov cx,23

到loop s一共23字节，刚好复制完成。

assume cs:code
code segment
        mov ax,cs
        mov ds,ax
        mov ax,0020h
        mov es,ax
        mov bx,0
        mov cx,23
s:     mov al,[bx]
       mov es:[bx],al
       inc bx
       loop s
       mov ax,4c00h
       int 21h
code ends
end

(2)

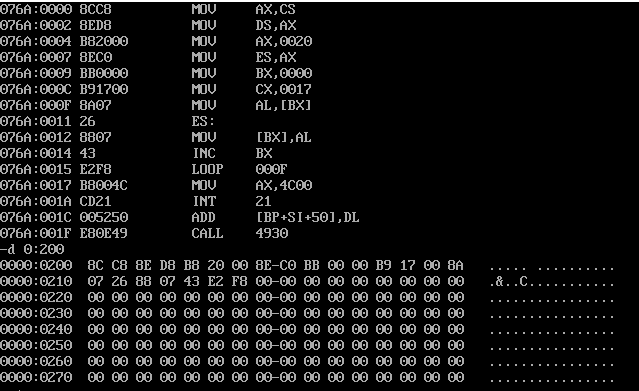

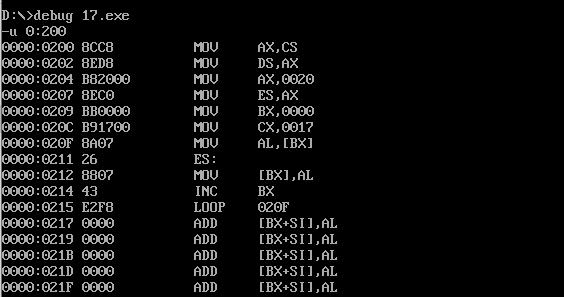

 答：确认把task7.asm中line3-line12的代码复制到了目标内存空间。

实验总结

1. 修改的内存空间需要注意，0~7FFFH为主随机存储器的地址空间，这部分可以修改，不过没有输出。8000H~9FFFH为显存地址空间，即放置其中的数据会有输出的显示，实验任务3正是证明了这一点。而A000H~FFFH为ROM地址空间，只读，对其进行修改操作无效。

2.对于显存空间的数据不显示时，可以通过cls清屏命令清屏后让其显示出来。
