HCIA06-数据链路层与以太网

一、以太网

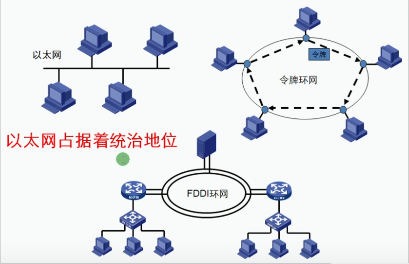

　　Ethernet 当今主导地位的局域网组网技术（只与物理层数据链路层有关）



 　　以太网的发展史：

　　　　20世纪70年代，由Xerox公司联合Intel和DEC公司开发出以太网

　　　　1973年，传输速率3Mb/s

　　　　1980年，传输速率10Mb/s

　　　　1990年，出现双绞线介质的以太网

　　　　1992年，传输速率100Mb/s

　　　　1998年，传输速率1000Mb/s

　　　　2010年，IEEE发布40G/100G标准

　　　　2013年，400G的以太网标准工作正式启动！

　　以太网的分类：

　　　　

类型	支持速率/模式	需不需要冲突检测CSMA/CD技术
DIX以太网	10Mbit/S以太网	需要CSMA/CD
IEEE802.3
IEEE802.3u	100Mbit/S以太网	可以选择使用CSMA/CD
IEEE802.3z	1Gbit/S以太网
IEEE802.3ae	10Gbit/S以太网	不需要CSMA/CD
IEEE802.3ba	40/100Gbit/S以太网
IEEE802.3x	全双工

　　　　CSMA/CD载波侦听多路访问/冲突检测技术：用来避免在同一共享介质出现信号冲突的技术。

　　　　工作流程：发前先听，变发边听，冲突停发，计算后重发

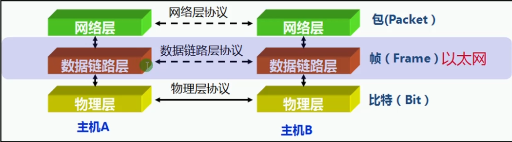

　　以太网分层设计：

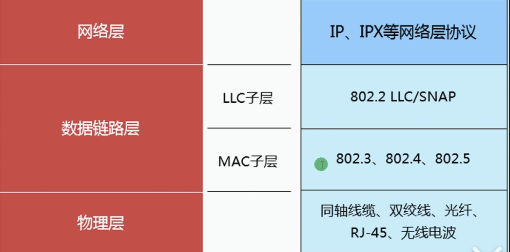

　　　　在数据链路层定义了两个子层：LLC层和MAC层

LLC	Logical link control 逻辑链路控制 负责识别网络层的协议类型并对网络层的数据进行封装 向下层传递
MAC	Media access config 介质访问控制 负责控制物理层设备 处理硬件设备的物理寻址、定义网络拓扑及数据帧的传递顺序

　　　　以太网数据包中先目标后源，其他的是先源后目标。

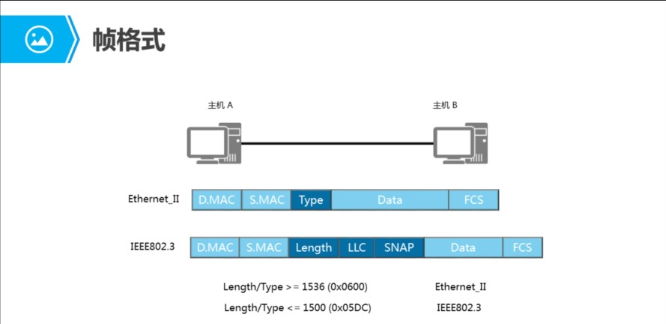

　　以太网帧格式

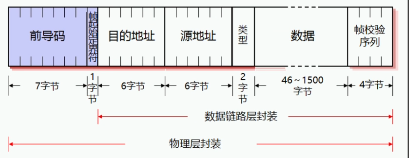

　　以太网帧结构

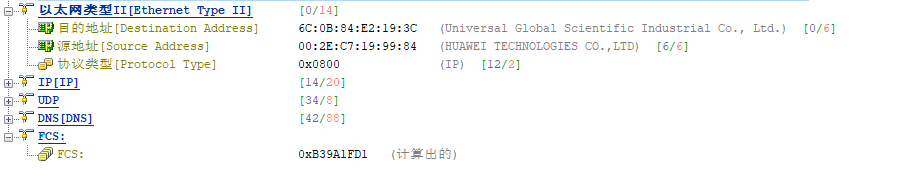

协议类型	代表上层的协议 （IP=0*0800 ARP=0*0806 IPv6=86DD ）
帧大小范围	64B~1518B
MTU	最大传输单元，每次发送数据的最大值（默认为1500B，大于或小于该值的数据帧都有问题）
帧校验	通过一定的计算公式来对数据包的完整性检查
MAC地址	代表一个网络接口的物理地址，全球唯一

　　　　FCS帧校验序列 4B：用来检测数据的完整性，不完整的会被之间丢弃（不会重传，靠上层实现重传）

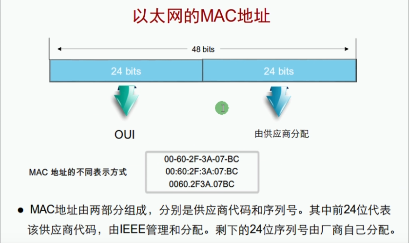

　　　　前24位是IEEE电气和电子工程师协会分配给厂商，后24位是厂商分配的用户

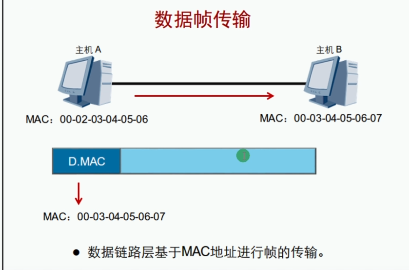

主机接收到数据帧的动作：1.检测FCS，通过下一步（反则丢弃）

        2.检测DMAC，通过交给上层（反则丢弃）
