一、传输层概述

　　传输层定义了主机应用之间端到端的连通性。传输层中最常见的两个协议分别是传输控制协议TCP(Transmission Control Protocol)和用户数据包协议UDP(User Datagram Protocol)。

　　传输层提供端到端的连接（会话之间）

　　网络层提供点到点的连接（节点之间）

二、端口(Port)

　　根据不同的端口可以区分不同的协议。

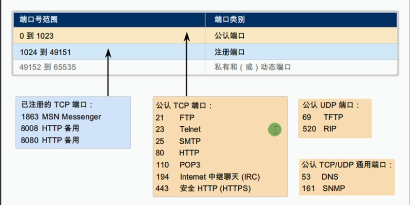

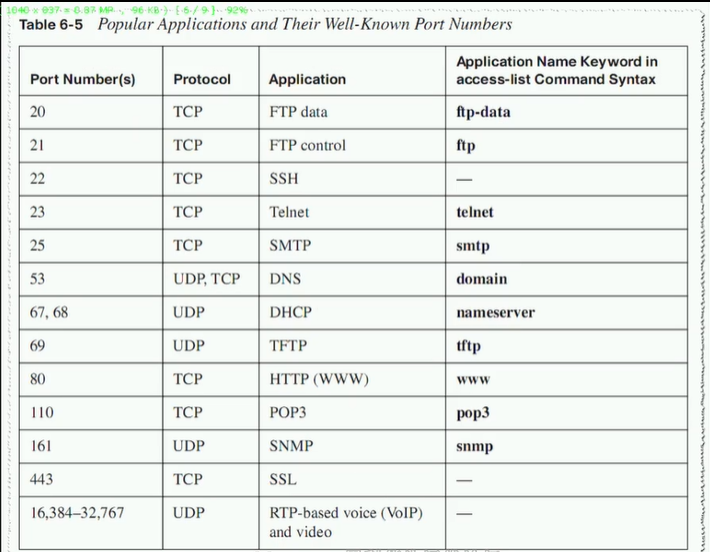

　　0~1023 属于公认端口/知名端口（给一些重要的协议使用的端口）

　　1024~49151属于注册端口/登记端口（应用注册使用的端口）

　　49152~65535属于私有端口/动态端口（主机/客户端使用的端口）

　　端口是根据需求自行更改的

　　可以通过更改端口可以让非信任用户访问不到应用

　　如FTP的端口默认为21，修改端口为9999，让非信任用户访问不到FTP服务器

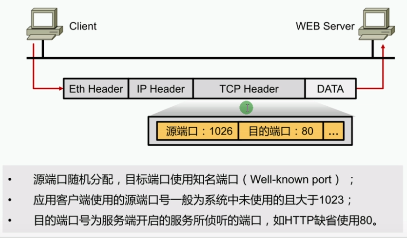

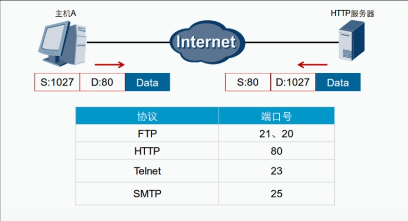

　　客户端（source port 49152~65535）

　　服务器（source port 0~49152）



案例：

　　假设登录FTP服务器1.0.0.1报错，有以下思路进行故障排查：

　　　　1.检查FTP服务器是否在线。ping 1.0.0.1

　　　　2.如果在线扫描端口是否开放。可以使用终端软件的telnet命令，加一个空格和端口号就会连接这个端口，主要看两种情况：“Could not  connect”无法连接，即端口未开放；“Connection established”建立连接，即这个端口开放了。

　　　　

注意：端口对应了一种应用协议，真正提供服务的是服务器

三、传输层协议概述

协议	备注

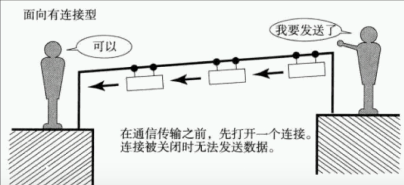

TCP	Transmission control protocol 传输控制协议 可靠的、面向连接的协议 传输效率低，类似于打电话

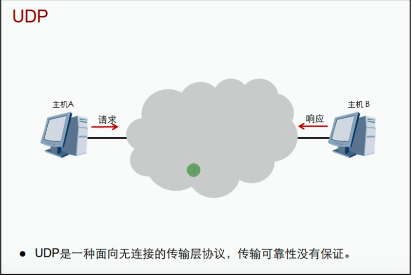

UDP	User datagram protocol 用户数据报协议 不可靠、无连接的服务 传输效率高，类似于群聊

　　TCP在通信前需要建立关系来确认之间状态：

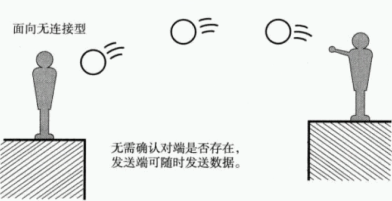

　　UDP在通信前不需要建立关系来确认之间的状态:

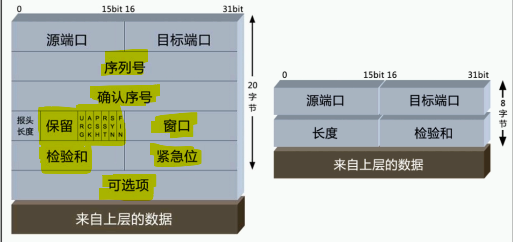

　　TCP与UDP数据包结构对比：

四、TCP协议

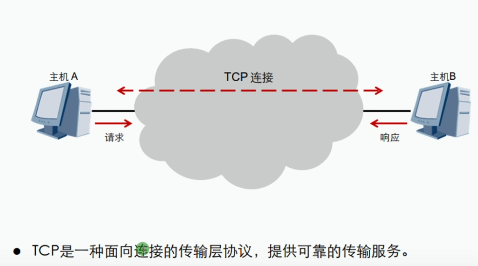

　　TCP协议可靠但是效率低

　　TCP协议建立三次握手

　　　　每次建立TCP连接都必然且至少会有三个数据包与之相关。

　　　　涉及标志位SYN,ACK

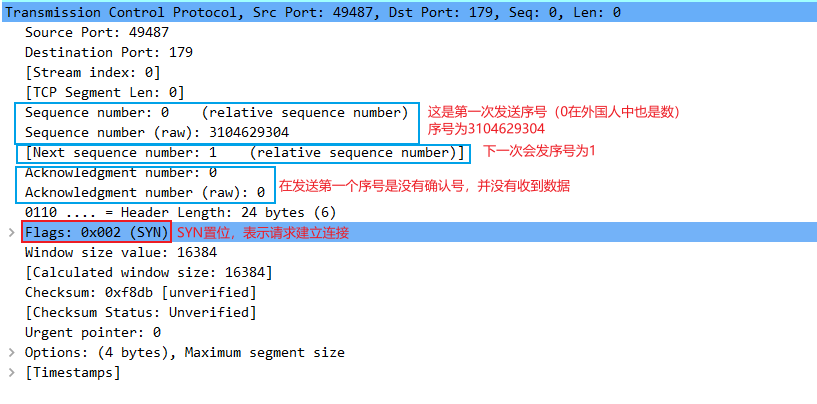

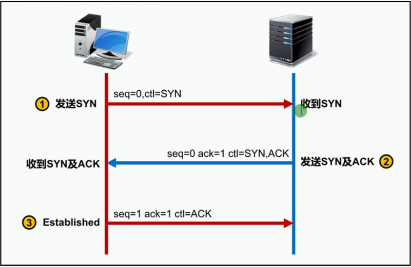

　　第一次握手：客户端发送SYN同步位标志和序列号给服务端并且进入SYN_SENT状态（序列号的值随机，公式表示为seq=j）

　　第二次握手：服务端收到后回复一组ACK确认位标志和确认号表示收到连接建立请求（确认号的值为序列号+1，公式表示为ack=j+1），同时发送一组SYN同步位标志和序列号给客户端并进入SYN_RECV状态（序列号同样随机，公式表示为seq=k，此时的标志位ctl=syn,ack）

　　第三次握手：客户端收到SYN+ACK数据包，同时发送确认包给服务端，此时双方进入established状态，连接建立(ack=k+1,ctl=ack)。

　　TCP会话的确认

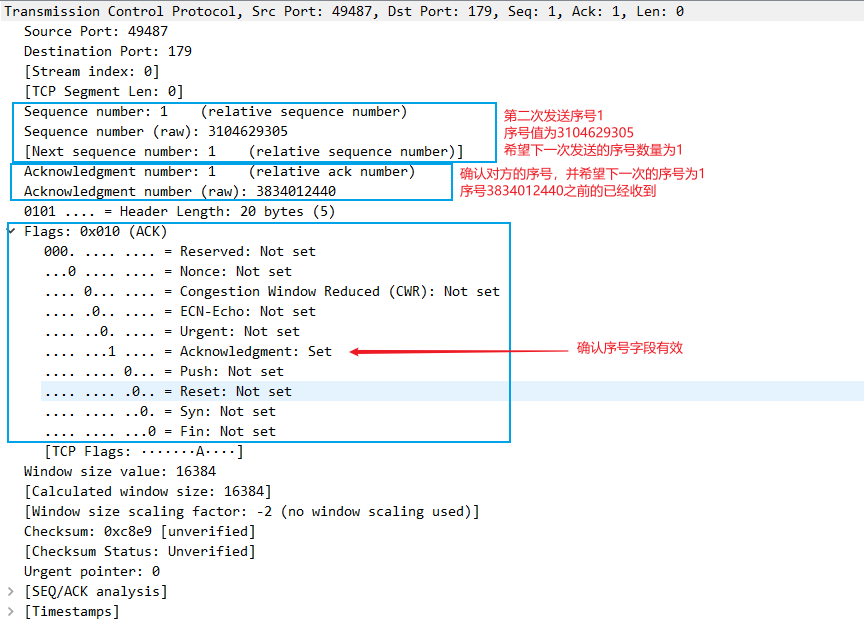

　　　　TCP数据包中只有第一个包没有确认号。

　　　　通过一个数据包的seq和data大小能确认下一个包的ack，同样通过下一个包的确认号就能确认一个数据包的大小。

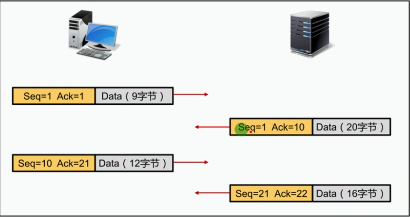

　　　　如图所示，假设第一次握手seq=1,数据大小是9字节。

　　　　第二次握手的ack=10，这个ack有两层含义：一是第一次握手的seq+data=10，二是告诉客户端第三次握手seq希望是10。

　　　　第三次握手seq=10，ack=21，其含义与第二次握手一致。

　　　　对于数据包的确认，逐个确认会消耗资源，因此推出滑动窗口机制，只对部分进行确认。在短时内收到大量tcp数据包时，只对部分数据包和最后一个数据包进行确认，通过则表示已确认全部。其中必须有最后一个数据包，否则不会传输剩下的数据包。

　　TCP会话的拥塞和流量控制

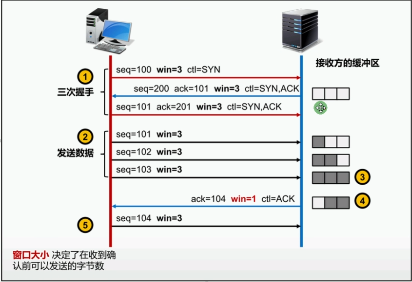

　　　　根据窗口机制来控制网络拥塞（网络拥塞，主机接收服务器的数据不过来，服务器接收主机的请求不过来，可以根据窗口大小来调整）

　　　　win的通俗含义其实就是告诉对方一次可发送的最多数据包数，比如win=3就是最多一次三个数据包，但是最多不是一定发满这个数值，可能在它之下。

　　　　假如发送速度比处理速度快时，服务器会及时调整窗口数，比如图中的win=1的确认包。

　　TCP会话断开四次挥手

　　　　涉及ack，fin

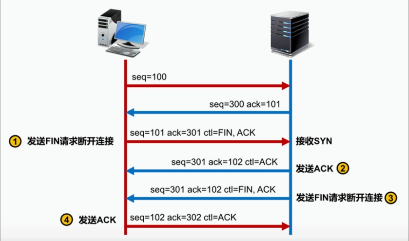

　　　　第一次挥手：A数据传输完毕需要断开连接，A的应用进程向其TCP发出连接释放报文段（FIN = 1,序号seq = u）,并停止再发送数据，主动关闭TCP连接，进入FIN-WAIT-1状态，等待B的确认。

　　　　第二次挥手：B收到连接释放报文段后即发出确认报文段（ACK=1，确认号ack=u+1,序号seq=v）,B进入CLOSE-WAIT关闭等待状态,此时的TCP处于半关闭状态，A到B的连接释放。而A收到B的确认后，进入FIN-WAIT-2状态，等待B发出的连接释放报文段。

　　　　第三次挥手：当B数据传输完毕后，B发出连接释放报文段（FIN = 1，ACK = 1，序号seq = w,确认号ack=u+1）,B进入LAST-ACK（最后确认）状态，等待A 的最后确认。

　　　　第四次挥手：A收到B的连接释放报文段后，对此发出确认报文段（ACK = 1，seq=u+1，ack=w+1）,A进入TIME-WAIT（时间等待）状态。此时TCP未释放掉，需要经过时间等待计时器设置的时间2MSL后，A才进入CLOSE状态。

　　为什么A在TIME-WAIT状态必须等待2MSL（最大报文生存时间）的时间？

　　　　1.保证A发送的最后一个ACK报文段能够到达B，保证A、B正常进入CLOSED状态。

　　　　　　这个ACK报文段有可能丢失，使得处于LAST-ACK状态的B收不到对已发送的FIN+ACK报文段的确认，B超时重传FIN+ACK报文段，A能2MSL时间内收到这个重传的FIN+ACK报文段，接着A重传一次确认，同时重启2MSL计数器，2MSL时间后A和B进入CLOSE状态，如果A在TIME-WAIT状态时接收到B的FIN+ACK报文段之后向B发出确认报文段，而不再确认B是否收到立即进入CLOSED状态，如若B并没有正常收到A 的确认报文段，则B无法正正常进入到CLOSED状态。

　　　　2.防止“已经失效的连接请求报文段”出现在本连接中。

　　　　　　A在发送完最后一个ACK报文段并经过2MSL，会使本次连接持续时间内所有产生的报文段消失，保证在下一次新连接中不会出现旧连接遗留的请求报文段。

　　　　PS：四次挥手原理与三次握手几乎相同，但注意建立连接一定且至少有三次握手包，但是断开连接不一定是四次握手包（比如直接拔电源）。

五、UDP协议

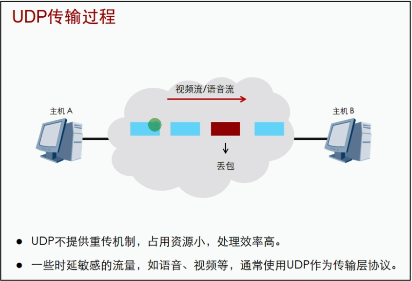

　　用户数据报协议



六、TCP与UDP的对比

传输控制协议TCP	用户数据报协议UDP
面向连接	无连接
可靠传输	尽力而为的传输
支持流控及窗口机制	无流控及窗口机制
仅支持点对点通信	支持任意通信方式（点对点，点对多点）
多用于注重数据的完整性	不要求数据的完整性，开销小
