综合布线系统与进制转换

目录：

1，综合布线系统

    1.1 什么是综合布线系统

      1.2 综合布线系统的六大子系统

      1.3 综合布线系统的优点

2，进制转换

    2.1 计算机的数制

    2.2 数制的表示

    2.3 数制的计算

    2.4 进制转换

    2.5 二进制优点













　　1，综合布线系统



1.1 什么是综合布线系统

建筑物综合布线系统（PDS）是传输语音，数据，影像和其他信息的标准结构化布线系统

是建筑物或建筑物群内的传输网络

物理结构一般采用模块化设计和星型拓扑结构

使语音和数据通信设备，交换设备和其他信息管理系统彼此相连接

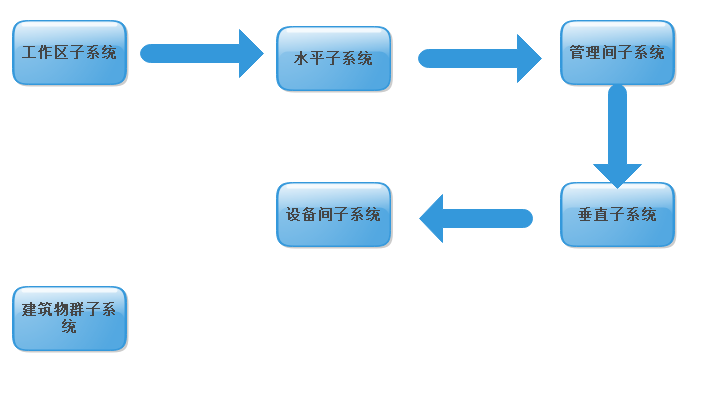

1.2 综合布线系统的六大子系统



1，工作区子系统：由信息插座延伸至设备RJ-45跳线和信息插座等

2，水平子系统：从工作区的信息插座到管理间子系统的配线架，一般为星型拓扑

3，管理间子系统：交联，互联和 I/O 楼层间配线间 ，机柜，配线架，网络设备等

4，垂直子系统：建筑物的主干线缆，目前多为光缆，连接设备间和管理间

5，设备间子系统：位于主机房内，由电源 ，连接器和相关支撑硬件组成连接各种公共系统

6，建筑群子系统：连接不同建筑物内的电缆，一般由光缆及相应的设备组成







 1.3综合布线的优点

1，结构清晰，便于管理维护

2，材料统一先进，适应今后的发展需要

3，灵活性强，适应各种不同的需求，使用非常灵活

4，便于扩充，即节约费用，又提高了系统的可靠性





　　2.进制转换



2.1 计算机的数制

数制：计数的方法，指用一组固定的符号和统一的规则表示数值的方法

数位：指数字符号在一个数中所处的位置

基数：指在某种进位计数制中，数位上所能使用的数字符号个数

位权：指在某种进位计数制中，数位所代表的的大小，即处在某一位上的“1”所表示的数值大小





2.2 数制的表示

十进制数：

(1010)_{10 ，} 1010D  ， 1010

二进制数：

(1010)₂   , 1010B



16进制数：

(1010)₁₆    1010H



2.3  数制的计算

十进制数的特点是逢十进一

(1010)₁₀  = 1*10³ + 0*10² + 1*10¹ + 0*10⁰=1010D

二进制数的特点是逢二进一

(1010)₂     =1*2³ + 0*2²  + 1*2¹  +0*2⁰=10D

十六进制数的特点是逢十六进一

(1010)₁₆     =1*16³  + 0*16² + 1*16¹ +0 *16⁰=4112D



二进制和十进制的转换是子网划分的基础



2.4进制转换





2.4 .1其他进制转换为十进制

 使用上标法。将要转换的数写下，然后，从零开始依次将每一位数都写上上标，上标作为该进制的幂。之后，每一位数都乘以进制的幂，最后将结果相加。

如：











2.4.2十进制转换为其他进制

 使用余数法，将十进制数作为被除数，其他进制数作为除数，不断将得到的商作为被除数，直到最后的商小于除数，余数则单独写下。最后得到的余数，从后往前读，即为最后结果。

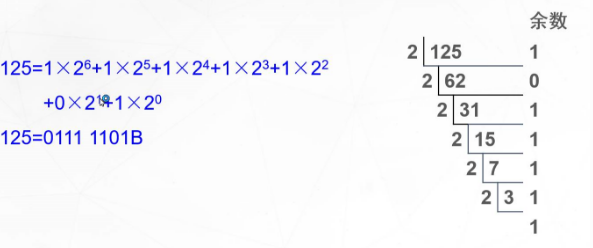

十进制转换为二进制

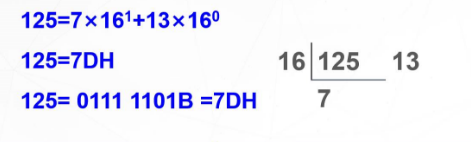

  十进制转换为十六进制

   十进制与十六进制对照表

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	2	3	4	5	6	7	8	9	A	B	C	D	E	F













2.5 二进制优点



二进制只需要用两种状态表示数字，容易实现



二进制的运算规则简单

0+0=0 ，0+1=1  ， 1+0=1  ， 1+1 =0

0*0=0  ，0*1=0  ，  1*0=0  ，  1*1=1



用二进制容易实现逻辑运算

真 ，假

一般在逻辑运算里，1为真，0为假
