FPGA 状态机

//异步复位，就是相对于clk的上升沿来说的
always@(posedge clk or negedge rst_n)
独热码
1.自动化仿真，run.tcl,目的，精华在哪里？
在于将状态吗，转化为英文单词来指示！核心语句在于：
//对应状态关系
virtual type {
{3'b001 IDLE}
{3'b010 ONE}
{3'b100 TWO}
}abc;
/*
将结构体abc与state关联，其中state的查找路径是：/tb_ex1_fsm/fsm_inst/state，关联后的新名称是 new_state。
***/
virtual function {(abc)/tb_ex1_fsm/fsm_inst/state} new_state
2.使用tcl模板来自动输入
rundo
下面做练习题：

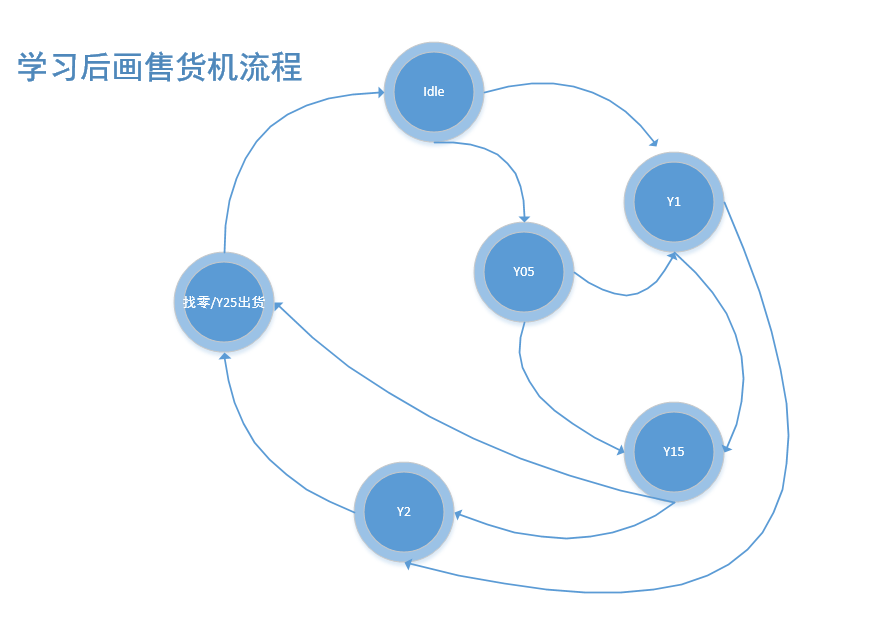

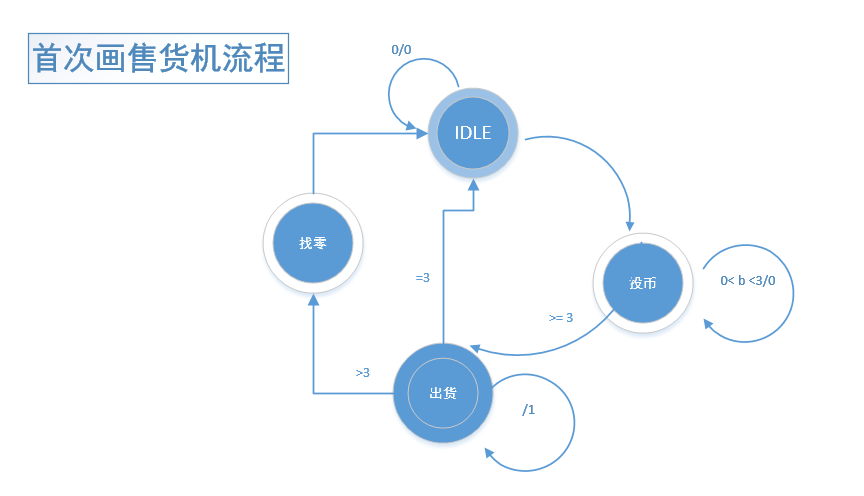

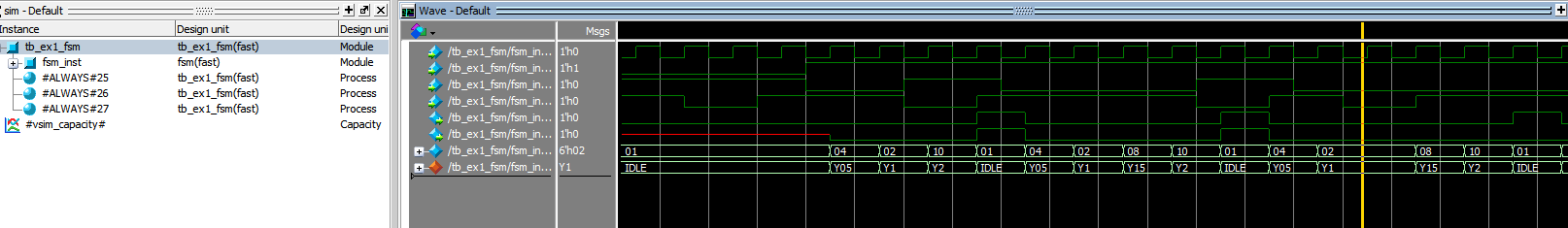

使用tcl脚本自动运行售货机仿真图形：
