物联网技术（AIR780E cat1-4G模块+小程序+腾讯云MQTT）驱动的智能井盖系统设计

一、项目意义和项目简介 3

二、硬件设计 3

1.原理图设计 3

2.PCB设计 4

3、主要器件 4

3.1三轴加速度传感器 4

3.2可燃气体传感器 5

3.3GPS模块 5

4、MQTT通信协议设计 6

三、微信小程序设计 8

3.1、连接EMQX服务器步骤 8

3.2、MQTT发布订阅测试 12

3.3程序界面设计 19

1）APP主页面： 21

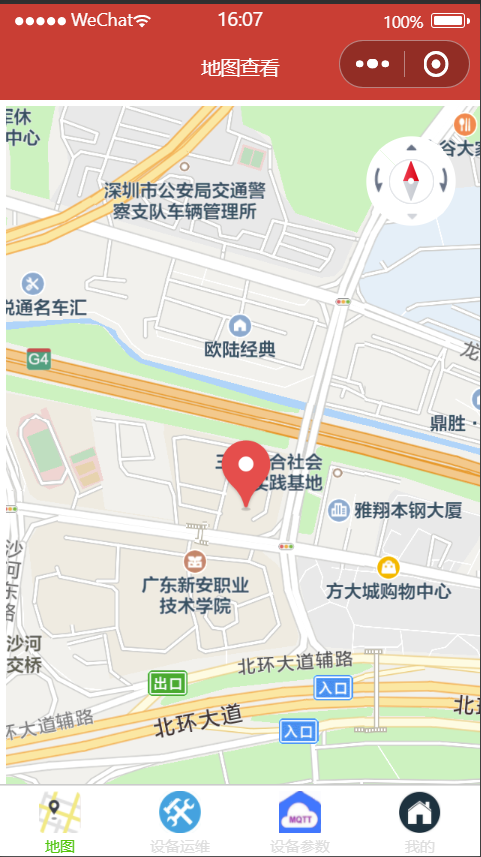

2）地图界面设计 36

3）设备信息界面设计 41

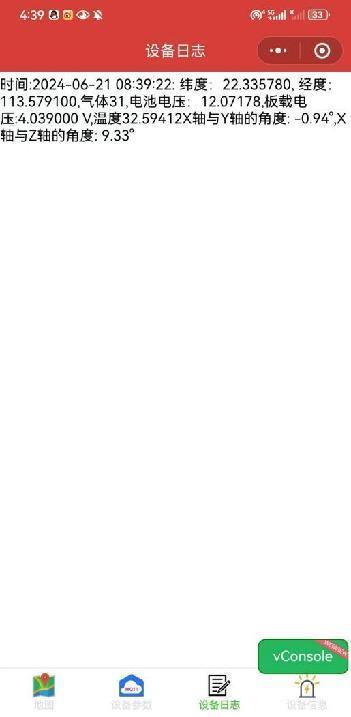

4）设备日志页面设计 51

一、项目意义和项目简介

本项目的开发的目的是为了实现井盖状态的实时监控和管理，提高城市管理的效率和安全性。随着城市化进程的加快，传统的井盖管理模式已经无法满足现代城市的需求。传统的管理模式不仅效率低下，而且无法实时有效地获得设备的信息，面对异常情况无法实现实时监控和快速高效的管理。通过采用先进的物联网技术，智能井盖系统不仅能够实时监测井盖的状态，还能够通过数据分析预测潜在的安全风险，从而实现对城市井盖的高效、智能化管理。这不仅是对传统井盖管理模式的一种技术革新，更是向智慧城市迈进的重要一步。

终端设备采用AIR780E模块作为主控器，电子模块有三轴加速度传感器、可燃气体传感器，AIR780E模块(4G模块)通过MQTT通信协议进行数据打包上传至EMQX服务器，在EMQX服务器中，用户可以自行订阅主题和发布主题，小程序通过MQTT通信协议订阅EMQX服务器的主题，服务器通过接收到硬件发布的数据，转发到微信小程序。

二、硬件设计

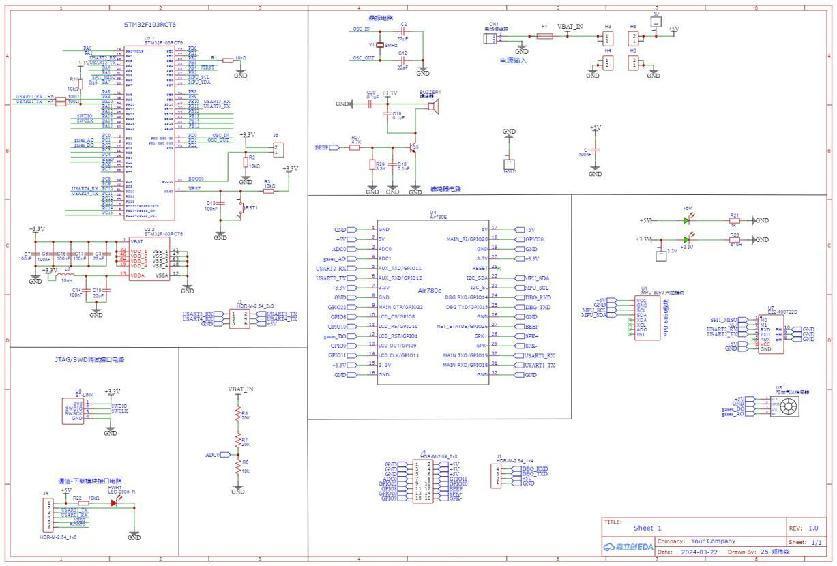

1.原理图设计

本项目硬件有两种设备角色，网关角色：AIR780E模块4G通信+lora通信+采集传感器信息；终端角色：stm32主控mcu+lora通信+采集传感器信息。同一个原理图和PCB，兼顾这两个角色，利于降低生产和管理、物流成本。

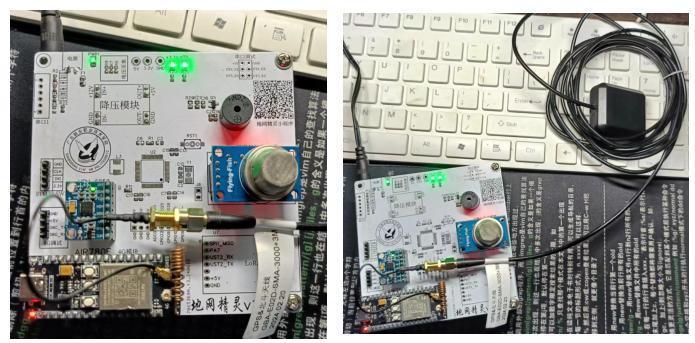

2.PCB设计

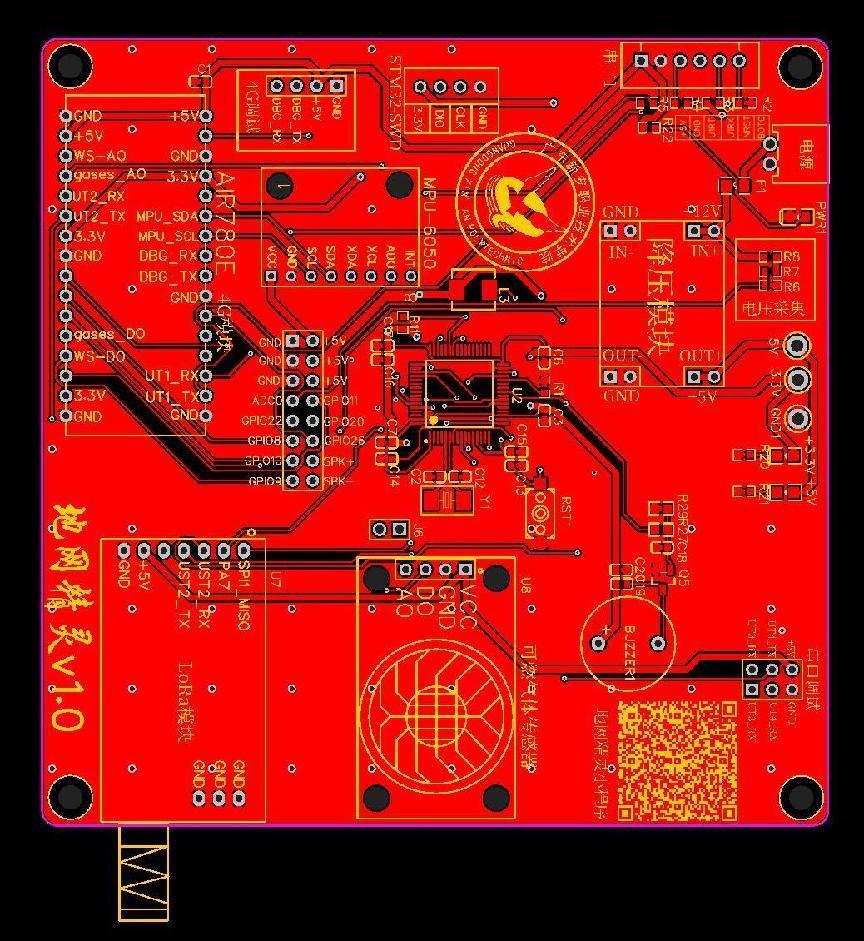

PCB的设计采用模块化器件，同时支持网关和终端，同时布局了4G模块和STM32。附上了项目名称，小程序二维码，学校LOGO。

3、主要器件

3.1三轴加速度传感器

工作原理：三轴加速度传感器通过检测物体在空间三个正交方向（X、Y、Z轴）上的加速度，来测量物体的运动状态。这种传感器能够将加速度转化为电阻、电压或电容的变化，进而通过电路处理输出为模拟或数字信号。

故障诊断：在井盖设备中部署三轴加速度传感器，实时监测设备的振动情况，通过分析振动数据并且上传到服务器来预测并防止潜在的机械故障。

关键部分代码：

local accel = mpu6xxx.get_accel()--获取加速度

data_pub["accel"] = accel

--local jsonaccle = json.encode(accel)

log.info("6050accel", "accel.x",accel.x,"accel.y",accel.y,"accel.z",accel.z)

log.info("gyro.x",gyro.x,"gyro.y",gyro.y,"gyro.z",gyro.z)

local json_data_pub = json.encode(data_pub)

3.2可燃气体传感器

工作原理：可燃气体传感器主要通过检测特定气体的浓度变化来工作，当气体浓度超过预设的安全水平时，传感器会触发警报系统。

故障诊断：可燃气体传感器的主要优点是能够提供实时监控，快速响应和高灵敏度，,这使它们能够迅速检测到气体泄漏并及时采取措施以防止事故发生。

关键部分代码：

log.debug("adc", "adc" .. tostring(adc_pin_1), adc.get(adc_pin_1))

local gas = adc.get(adc_pin_1)

data_pub["gas"] = gas

local jsongas = json.encode(gas)

log.info("gas", "jsongas", jsongas)

3.3GPS模块

说明: 代码中使用了libgnss库来获取GPS数据，并通过uart接口与GPS硬件通信。当GPS状态变为“FIXED”（定位成功）时，收集的位置信息被记录并用于发布。

关键部分代码：

local locStr = libgnss.locStr()

log.info("gnss", "locStr", locStr)

lat = string.sub(locStr, 1, 8)

lon = string.sub(locStr, 12, 19)

data_pub["lat"] = lat

data_pub["lon"] = lon

--local location= lat ..','.. lon

--local jsonloc = json.encode(location)

log.info("gnss", "jsonloc", lat)

log.info("gnss", "jsonloc", lon)

4、MQTT通信协议设计

说明: 在这个项目中，AIR780E模块使用MQTT协议，用于将传感器数据上传到云服务器。设备作为MQTT终端发布消息到服务器上的一个主题，其他客户端（如小程序或移动说明）可以订阅这个主题以接收数据。

关键部分代码：

PROJECT = "mqttdemo"

VERSION = "1.0.0"

PROJECT = "gnsstest"

VERSION = "1.0.1"

-- LuaTools需要PROJECT和VERSION这两个信息

PROJECT = "adcdemo"

_G.sys = require("sys")

_G.sysplus = require("sysplus")

local mpu6xxx = require "mpu6xxx"

i2cid = 0

i2c_speed = i2c.FAST

local mqtt_host = "www.visionexpand.com.cn"

local mqtt_port = 1883

local mqtt_isssl = false

local client_id = "emqx"

local pub_topic = "$thing/up/property/IQMPOB8BI9/temp/humi"

local sub_topic = "mqtt"

local uart2_data = "text"

local adc_pin_1=1

local data_pub={ }

-- libgnss库初始化

libgnss.clear() -- 清空数据,兼初始化

if wdt then

wdt.init(9000) sys.timerLoopStart(wdt.feed, 3000) end

local uartid = 2

local result = uart.setup(

uartid,

115200,

)

sys.taskInit(function()

if rtos.bsp() == "AIR780E" then

device_id = mobile.imei()

sys.waitUntil("IP_READY", 30000)

pub_topic = "$thing/up/property/IQMPOB8BI9/temp/humi"

sub_topic = "mqtt"

end

log.info("mqtt", "pub", pub_topic)

log.info("mqtt", "sub", sub_topic)

local mqttc = mqtt.create(nil, mqtt_host, mqtt_port, mqtt_isssl, nil)

mqttc:auth(client_id, nil, nil)

mqttc:autoreconn(true, 3000)

mqttc:on(function(mqtt_client, event, data, payload)

if event == "conack" then

sys.publish("mqtt_conack")

mqtt_client:subscribe(sub_topic)

elseif event == "recv" then

log.info("mqtt", "received", "topic", data, "payload", payload)

elseif event == "sent" then

log.info("mqtt", "sent", "pkgid", data)

end

end)

mqttc:connect()

sys.waitUntil("mqtt_conack")

将数据打包至EMQX服务器：

local mqtt_host = "www.visionexpand.com.cn"

local mqtt_port = 1883

local mqtt_isssl = false

local client_id = "emqx"

local pub_topic = "$thing/up/property/IQMPOB8BI9/temp/humi"

local sub_topic = "mqtt"

local uart2_data = "text"

-- libgnss库初始化

libgnss.clear() -- 清空数据,兼初始化

if wdt then

wdt.init(9000) sys.timerLoopStart(wdt.feed, 3000) end

sys.taskInit(function()

if rtos.bsp() == "AIR780E" then

device_id = mobile.imei()

sys.waitUntil("IP_READY", 30000)

pub_topic = "$thing/up/property/IQMPOB8BI9/temp/humi"

sub_topic = "mqtt"

end

log.info("mqtt", "pub", pub_topic)

log.info("mqtt", "sub", sub_topic)

local mqttc = mqtt.create(nil, mqtt_host, mqtt_port, mqtt_isssl, nil)

mqttc:auth(client_id, nil, nil)

mqttc:autoreconn(true, 3000)

mqttc:on(function(mqtt_client, event, data, payload)

if event == "conack" then

sys.publish("mqtt_conack")

mqtt_client:subscribe(sub_topic)

elseif event == "recv" then

log.info("mqtt", "received", "topic", data, "payload", payload)

elseif event == "sent" then

log.info("mqtt", "sent", "pkgid", data)

end

end)

mqttc:connect()

sys.waitUntil("mqtt_conack")

三、微信小程序设计

项目使用微信开发者工具进行设计与开发，使用的是JavaStript语言编写小程序代码。地图界面使用的是腾讯地图WebService API进行架构，数据界面使用MQTT通信协议和订阅主题实现数据接收功能，服务器使用的是在腾讯服务器上使用开源EMQX自主搭建的MQTT服务器，登陆界面将用户信息上传在云数据库上。

主要实现的功能：在数据界面通过EMQX服务器将STM32单片机上的可燃气、倾角、震动、报警、水位监测、井盖定位数据用MQTT通信协议和订阅主题进行接收，但是井盖定位数据则是发送到地图界面上，并在腾讯地图中获取实时定位,还有数据页面加上实时时间一一发送到设备日志页面上。

3.1、连接EMQX服务器步骤

新建mqtt.js库

先新建文件夹utils，再新建文件mqtt.min.js

找到mqtt.min.js库

官网下载地址：https://unpkg.com/mqtt@4.2.0/dist/mqtt.min.js

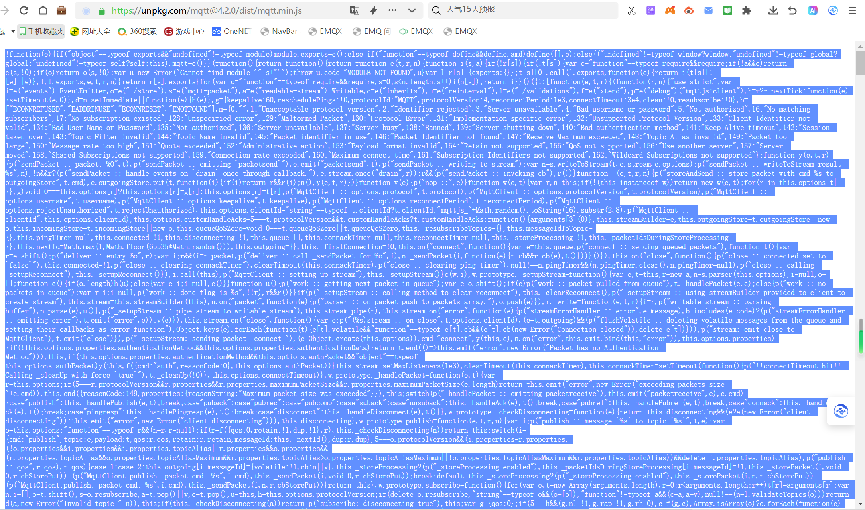

复制

进行ctrl+a复制

(4)粘贴到mqtt.js库

引用mqtt.js库

连接EMQX服务器

const app = getApp()

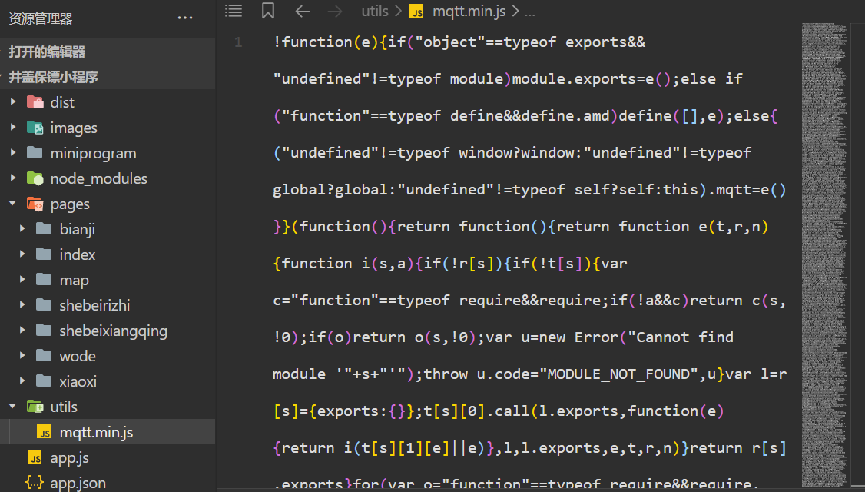

var mqtt = require('../../utils/mqtt.min.js') //根据自己存放的路径修改

const appInstance = getApp();

Page({

data: {

motto: 'Hello World',

userInfo: {},

hasUserInfo: false,

canIUse: wx.canIUse('button.open-type.getUserInfo'),

canIUseGetUserProfile: false,

canIUseOpenData: wx.canIUse('open-data.type.userAvatarUrl') && wx.canIUse('open-data.type.userNickName'), // 如需尝试获取用户信息可改为false

temperture:'0',

humidity:'0',

displayData1: '0',

displayData2: '0',

displayData3: '0',

wl:'0',

gas:'0',

longitude:'0',

latitude:'0',

scanResult: ''

onLoad(){

this.doConnect()

if (wx.getUserProfile) {

this.setData({

canIUseGetUserProfile: true

})

}

this.setData({

nbTitle: '设备参数',

nbLoading: false,

nbFrontColor: '#ffffff',

nbBackgroundColor: '#D53e37',

})

doConnect(){

//如果你服务器开了连接验证，这里的参数要自己加上username和password等

const options = {

keepalive: 60, //60s

clean: true, //cleanSession不保持持久会话

protocolVersion: 4 ,//MQTT v3.1.1

clientId:Math.random().toString(36).substr(2)

};

let url = "wx://www.visionexpand.com.cn:8083/mqtt";//这个地址是emq官方的公开免费地址，请换成自己服务器的地址

const client = mqtt.connect(url,options)

client.on('connect', function () {

console.log('连接emqx服务器成功')

client.subscribe('$thing/up/property/IQMPOB8BI9/temp/humi',{qos:2},function(err){

if(!err)

{console.log('订阅成功')}

})

//接收消息监听

client.on('message', (topic, message) => {

let msg=message.toString();

const data=JSON.parse(msg);

const timestamp = new Date().toISOString().substr(0, 19).replace('T', ' ');

console.log('温度：', data.temperture, '湿度：', data.humidity,'纬度：',data.longitude,'经度',data.latitude,'x轴:',data.x,'y轴:',data.y,'z轴:',data.z);

let data1=data.x;

let data2=data.y;

let data3=data.z;

let roundedData1=Math.round(data1*1e3)/1e3;

let roundedData2=Math.round(data2*1e3)/1e3;

let roundedData3=Math.round(data3*1e3)/1e3;

// 设置数据

this.setData({

temperture: data.temperture,

humidity: data.humidity,

longitude:data.longitude,

latitude:data.latitude,

displayData1: roundedData1,

displayData2: roundedData2,

displayData3: roundedData3,

});

appInstance.globalData.sharedLocation = {

latitude: data.latitude,

longitude: data.longitude

};

const updatedData = {

...data,

timestamp: timestamp

};

app.emitGlobalEvent('mqttDataUpdatedWithTime', updatedData);

})

scanQRCode: function() {

const that = this;

wx.scanCode({

success: function(res) {

console.log('扫描结果', res.result);

that.setData({

scanResult: res.result

});

fail: function(err) {

console.error('扫描失败', err);

wx.showToast({

title: '扫描失败',

icon: 'none'

});

}

});

}

})

点击“编译“

查看是否连接上EMQX

可以看到我们的小程序已经连上EMQX服务器了

3.2、MQTT发布订阅测试

1、注册EMQX服务器

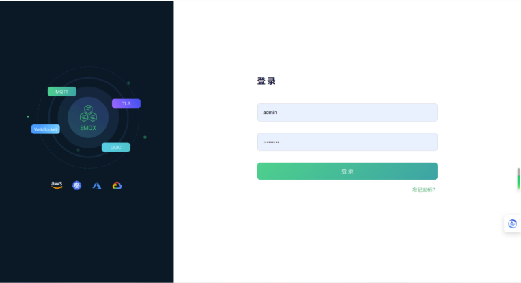

登录EMQX服务器官网http://193.112.181.228:18083/#/login?to=/websocket，注册自己的帐号和密码，点击“登录”。

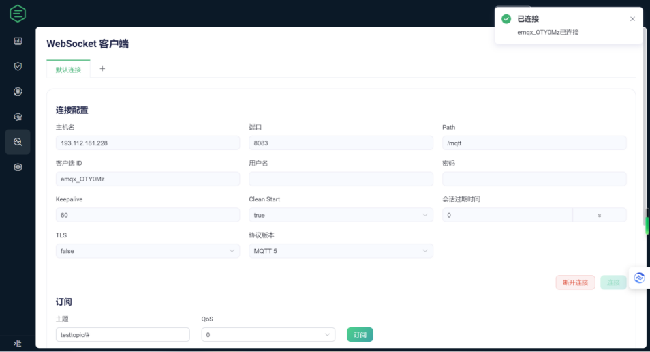

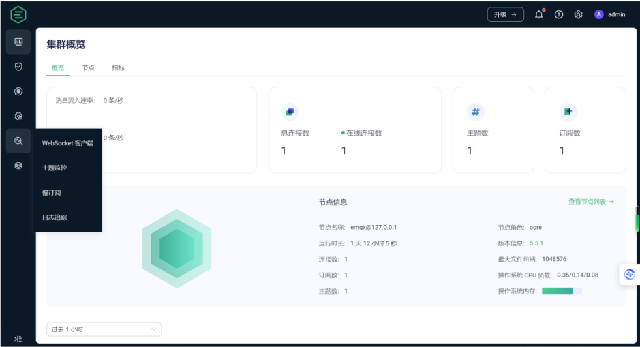

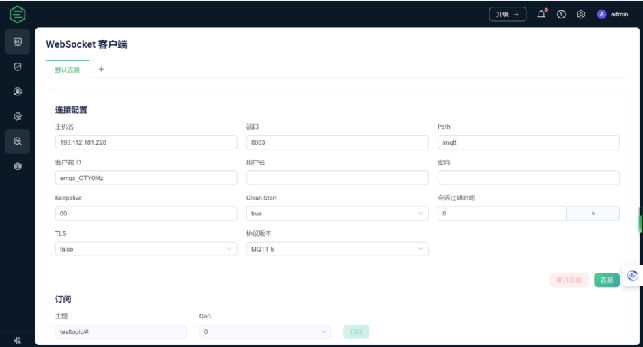

2、找到WebSocket客户端

3、连接客户端

点击“连接”

显示“已连接”

4、下载MQTTX

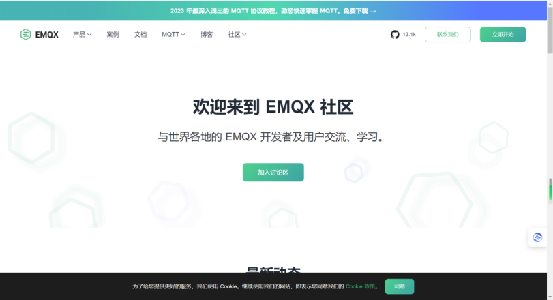

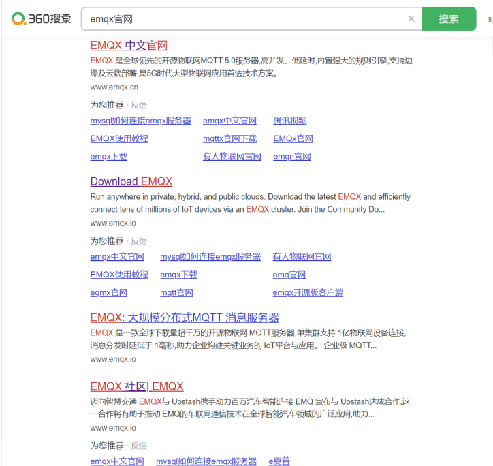

我们在浏览器中搜索emqx官网

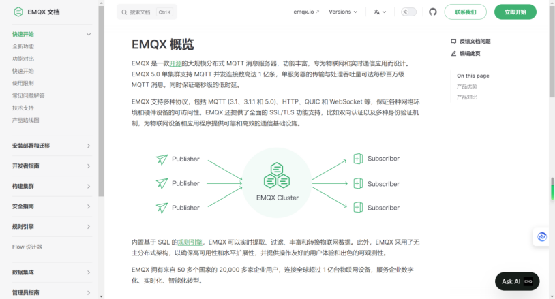

点击“EMQX社区|EMQX”

点击“文档“

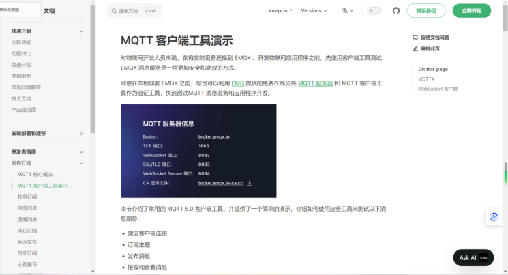

找到“开发者指南-MQTT客户端工具演示“

点击“MQTTX“

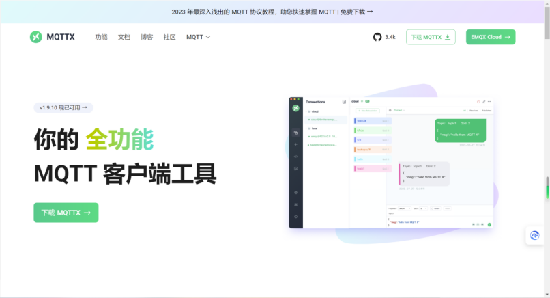

点击“下载MQTTX“

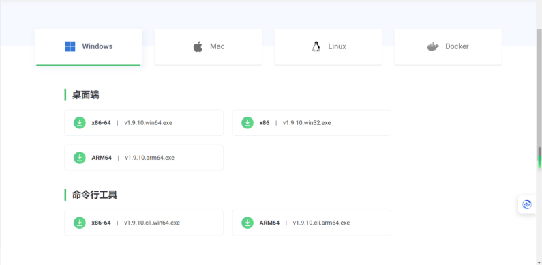

根据自己的电脑型号进行下载

5、使用MQTTX

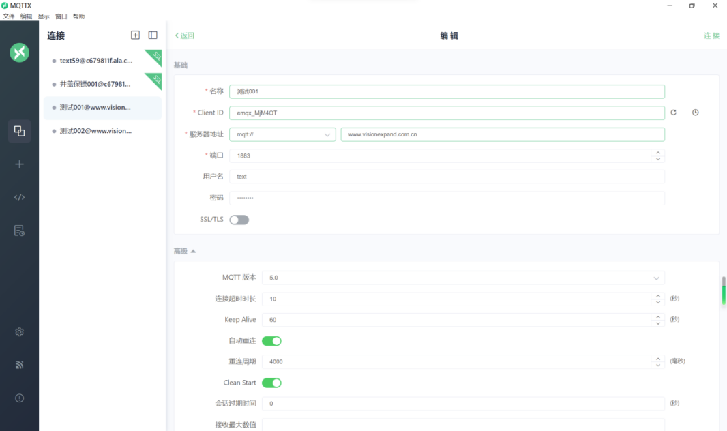

自己注册一个名称，自己的服务器地址和端口号，用户名和密码与你自己MQTTX的账号密码一致，点击“连接”

6、MQTTX连接

显示“已连接”

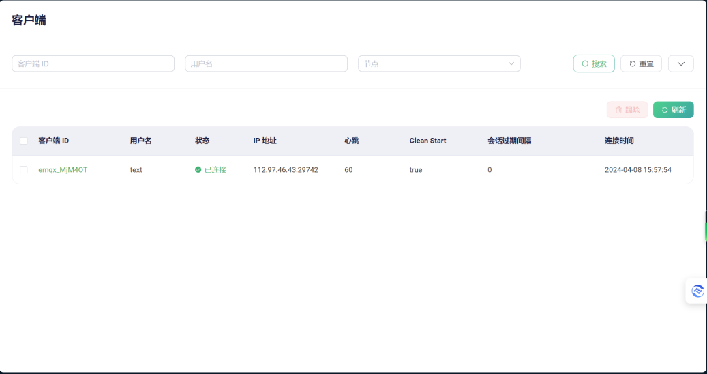

7、查看MQTTX是否连接上EMQX

可以看得到我的MQTTX已经连接上了EMQX

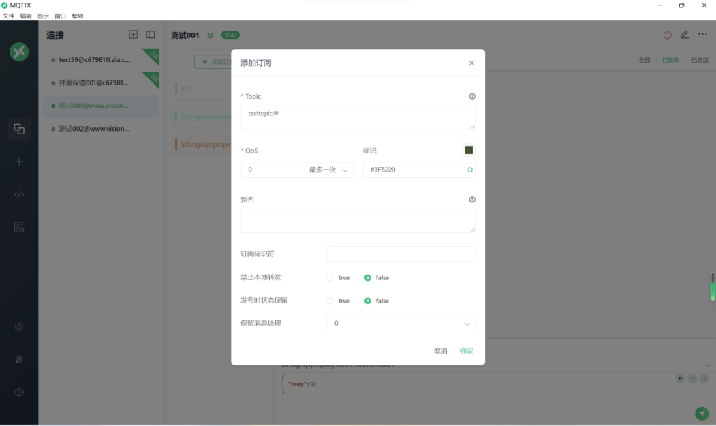

8、添加订阅

自行添加Topic，点击“确定”

9、复制订阅

复制自己刚刚新建的Topic

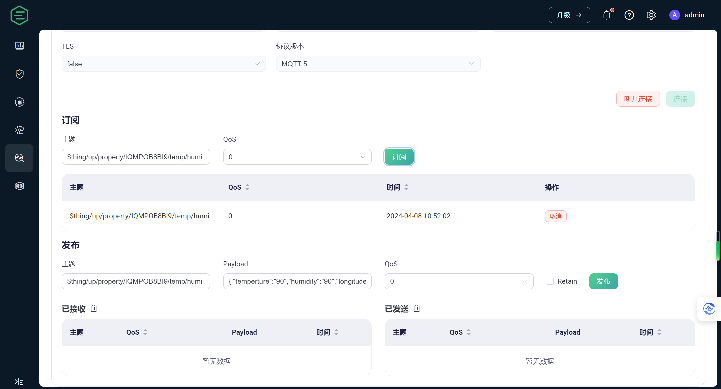

10、粘贴到EMQX

分别粘贴到订阅和发布

11、点击“订阅”

显示到已经订阅我们的主题了

12、把以下代码复制到Payload

{ "temperture":"90","humidity":"90","longitude":"113.970473","latitude":"22.556992"}

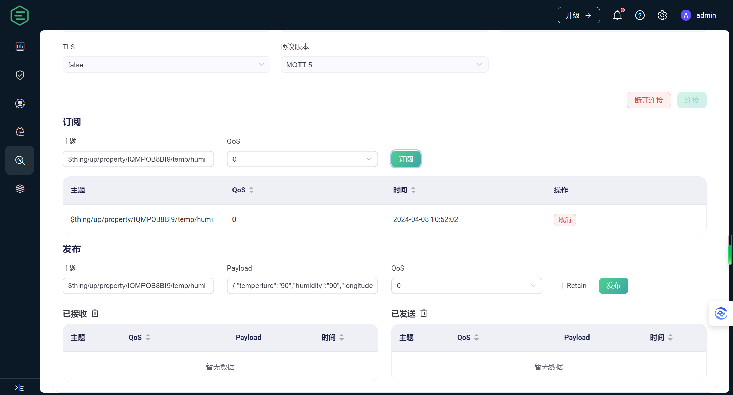

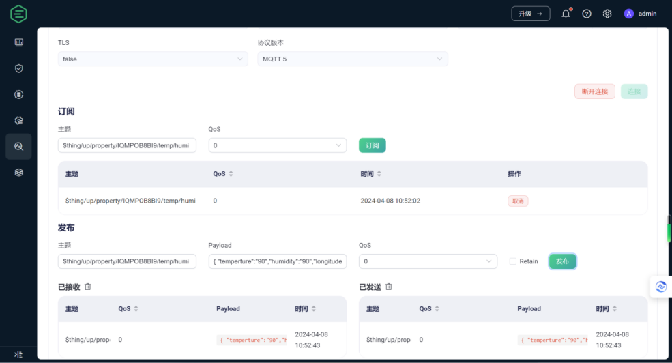

13、点击“发布“

可以看到数据已经发布上去了

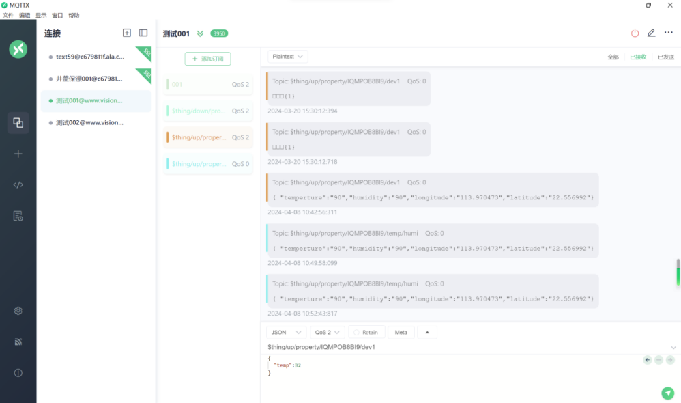

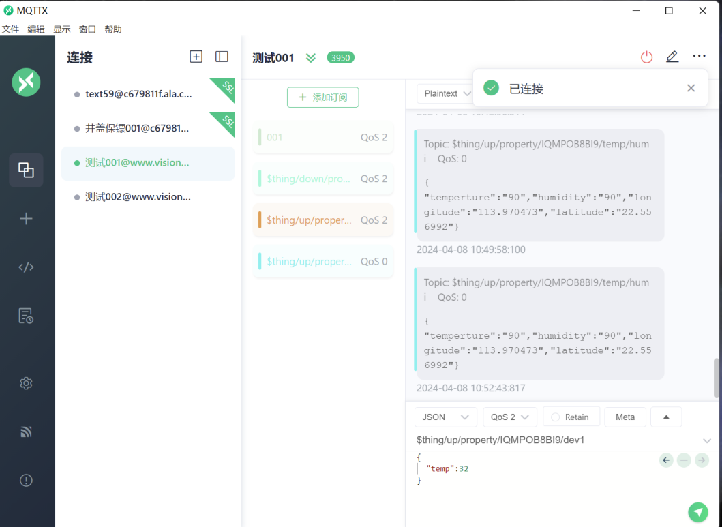

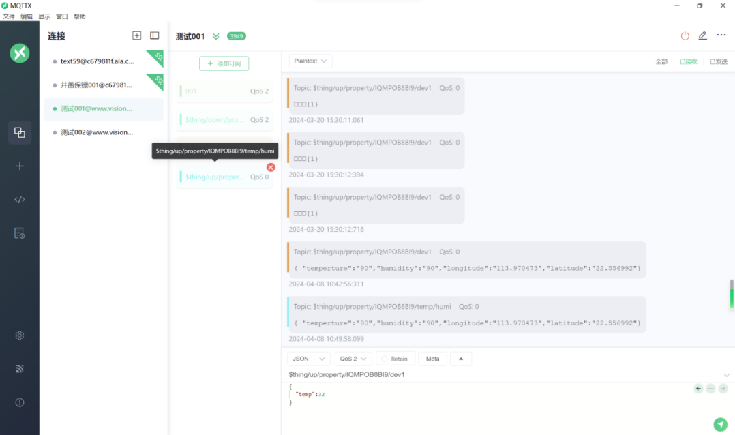

14、查看MQTTX是否接收

可以看到从EMQX把数据发送到MQTTX

15、查看小程序是否接收到数据

可以看到我们的小程序已经接收到数据了

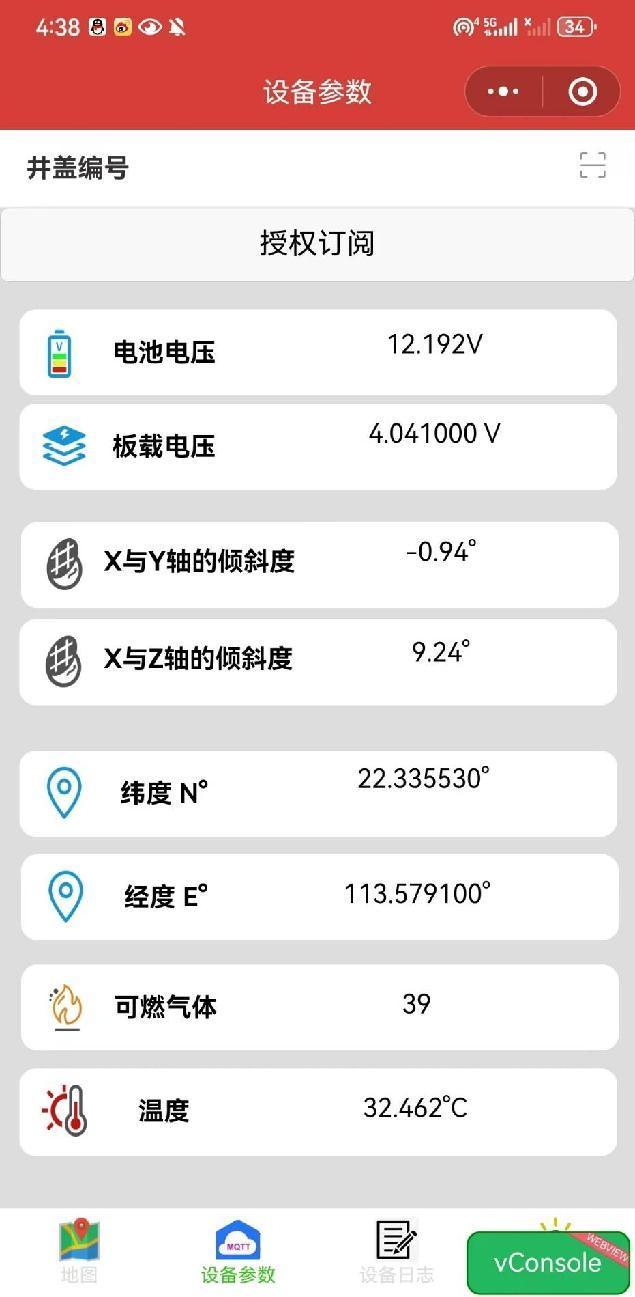

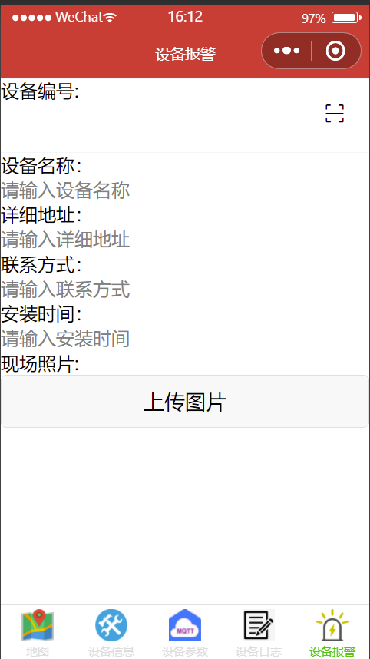

3.3程序界面设计

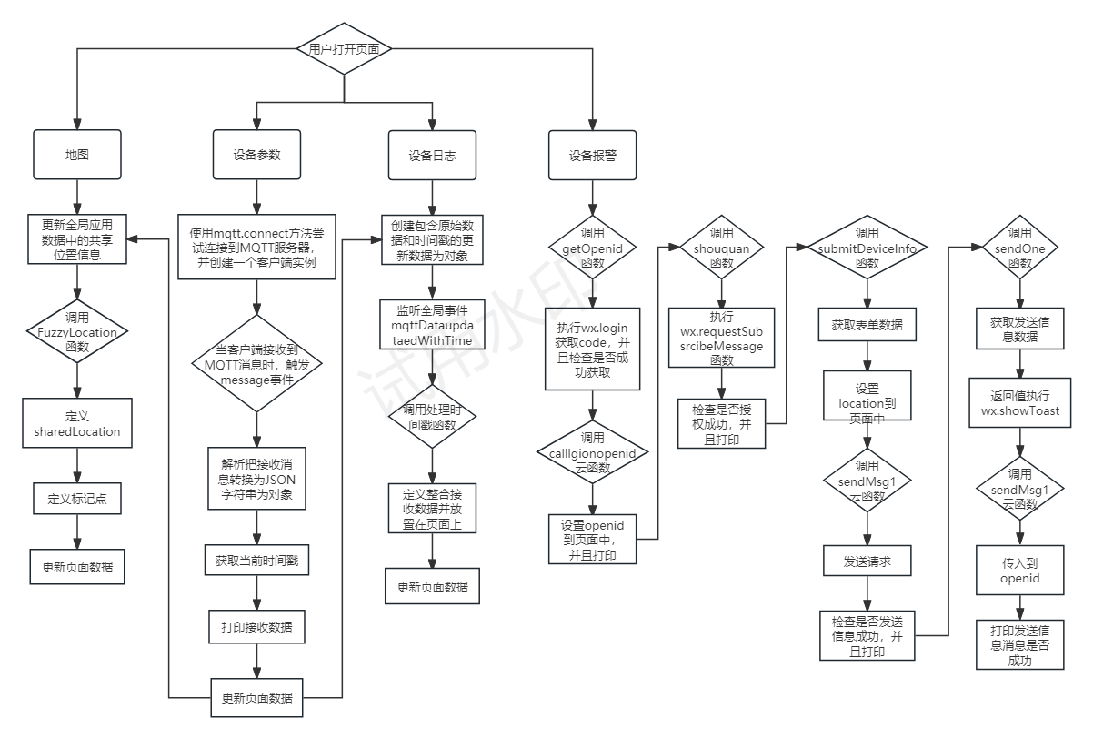

总体流程图如下图：

1）APP主页面：

APP主页面流程图：

界面布局设计：

index.wxss

.background{

background-color: #dddddd;

width: 100%;

height: 100vh;

}

.swiper{

height: 300rpx;

}

.img{

width: 100%;

height: 300rpx;

}

.BoxsBar{

display: flex;

flex-wrap: wrap;

}

.Boxs{

width: 50%;

height: 260rpx;

display: flex;

margin-top: 20px;

justify-content: center;

text-align: center;

}

.Box{

display: flex;

justify-content: space-around;

width: 350rpx;

height: 260rpx;

border-radius: 20rpx;

background-color: #FFFFFF;

}

.image{

margin-top: 10rpx;

height: 220rpx;

width: 180rpx;

}

.List{

margin-top: 50rpx;

}

.list{

margin-top: 30rpx;

}

.text{

width: 54%;

}

.switch{

zoom:0.8;

width: 46%;

text-align:right;

}

index.wxml

<view>

<van-cell-group>

<van-cell bindtap="scanQRCode" style="font-weight:bold" title="井盖编号" value="{{scanResult}}" size="large">

<van-icon name="scan" bindtap="onScan" size="20px" />

</van-cell>

</van-cell-group>

</view>

</image>

</view>

<view style="font-weight: bold; position: relative; left: -276rpx; top: 0rpx">X与Y轴的倾斜度</view>

<view style="position: relative; left: 15rpx; top: -78rpx">{{accelDisplay}}</view>

</view>

<view style="font-weight: bold; position: relative; left: -276rpx; top: 0rpx">X与Z轴的倾斜度</view>

<view style="position: relative; left: 15rpx; top: -73rpx">{{accelDisplay1}}</view>

</view>

<view style="position: relative; left: -12rpx; top: -101rpx">{{latitude}}°</view>

</view>

<view style="position: relative; left: -22rpx; top: -87rpx">{{longitude}}°</view>

</view>

</view>

</view>

<page-meta>

<navigation-bar title="{{nbTitle}}" loading="{{nbLoading}}" front-color="{{nbFrontColor}}" background-color="{{nbBackgroundColor}}" color-animation-duration="0" color-animation-timing-func="easeIn" />

</page-meta>

数据显示设计：

这里由于我的板子发送上来的数据有乱码，所以用了另外的方法解决，我先提取{}里面的数据，再把里面的数据进行JSON格式化，然后用setData进行将数据展示在页面上

//接收消息监听

client.on('message', (topic, message) => {

// 数据加载完成，隐藏Toast

wx.hideToast();

let msg = message.toString();

const data = JSON.parse(msg);

const timestamp = new Date().toISOString().substr(0, 19).replace('T', ' ');

// 假设lon和lat是浮点数，我们将它们乘以100并保留两位小数

const lonFormatted = (data.lon / 100).toFixed(6);

const latFormatted = (data.lat / 100).toFixed(6);

console.log('纬度：', latFormatted, '经度', lonFormatted, '角度:', accelDisplay, '气体:', data.gas, "电池电压:", data.volt, "4G模块电池电压", data.vbat, "板子温度：", data.temp, '角度:', accelDisplay1);

let data1 = data.volt;

let data2 = data.temp;

let roundedData2 = Math.round(data2 * 1e3) / 1e3;

let roundedData1 = Math.round(data1 * 1e3) / 1e3;

// 假设 data.accel 是您的定位数据

let accelDisplay = "";

let accelDisplay1 = '';

// 遍历并处理加速度数据

let accel = data.accel;

let pitch = 0,

roll = 0; // 假设roll是绕y轴的旋转（横滚角），pitch是绕x轴的旋转（俯仰角）

// 注意：在实际应用中，你可能需要使用Math.atan2而不是Math.atan，以获取正确的象限信息

// 这里为了简化示例，我们仅使用Math.atan并假设设备静止且没有旋转到负值区域

if (accel.x !== 0 && accel.y !== 0 && accel.z !== 0) {

// 俯仰角pitch（绕x轴旋转，与y轴和z轴构成的平面之间的角度）

pitch = Math.atan(accel.y / Math.sqrt(Math.pow(accel.x, 2) + Math.pow(accel.z, 2))) * (180 / Math.PI);

roll = Math.atan(accel.x / Math.sqrt(Math.pow(accel.y, 2) + Math.pow(accel.z, 2))) * (180 / Math.PI);

// 根据你的需求调整角度的正负号和范围（0-360或-180到180）

// 这里我们假设pitch和roll的范围是-90到90度

pitch = pitch > 180 ? 180 : pitch < -180 ? -180 : pitch;

roll = roll > 180 ? 180 : roll < -180 ? -180 : roll;

}

// 将加速度数据添加到accelDisplay中

accelDisplay += `${pitch.toFixed(2)}°`;

accelDisplay1 += `${roll.toFixed(2)}°`

// 设置数据

this.setData({

isLoading:false,

longitude: lonFormatted,

latitude: latFormatted,

gas: data.gas,

accelDisplay: accelDisplay,

accelDisplay1: accelDisplay1,

volt: roundedData1,

vbat: data.vbat,

temp: roundedData2

});

appInstance.globalData.sharedLocation = {

latitude: latFormatted,

longitude: lonFormatted

};

const updatedData = {

...data,

timestamp: timestamp

};

app.emitGlobalEvent('mqttDataUpdatedWithTime', updatedData);

if (data.gas > 2000 && !app.globalData.hasShownGasAlarm) {

wx.showModal({

title: '报警',

content: '气体浓度超过阈值！',

showCancel: true, // 不显示取消按钮

success(res) {

if (res.confirm) {

// 用户点击确定后的回调，这里可以什么都不做或者执行其他逻辑

}

// 更新全局标志位

app.globalData.hasShownGasAlarm = true;

}

});

}

if (pitch.toFixed(2) > 10 && !app.globalData.hasShownGasAlarm1) {

wx.showModal({

title: '报警',

content: '有抖动现象!',

showCancel: true, // 不显示取消按钮

success(res) {

if (res.confirm) {

// 用户点击确定后的回调，这里可以什么都不做或者执行其他逻辑

}

// 更新全局标志位

app.globalData.hasShownGasAlarm1 = true;

}

});

}

if (pitch.toFixed(2) < -10 && !app.globalData.hasShownGasAlarm1) {

wx.showModal({

title: '报警',

content: '有抖动现象!',

showCancel: true, // 不显示取消按钮

success(res) {

if (res.confirm) {

// 用户点击确定后的回调，这里可以什么都不做或者执行其他逻辑

}

// 更新全局标志位

app.globalData.hasShownGasAlarm1 = true;

}

});

}

if (roll.toFixed(2) > 10 && !app.globalData.hasShownGasAlarm2) {

wx.showModal({

title: '报警',

content: '有抖动现象!',

showCancel: true, // 不显示取消按钮

success(res) {

if (res.confirm) {

// 用户点击确定后的回调，这里可以什么都不做或者执行其他逻辑

}

// 更新全局标志位

app.globalData.hasShownGasAlarm2 = true;

}

});

}

if (roll.toFixed(2) < -10 && !app.globalData.hasShownGasAlarm1) {

wx.showModal({

title: '报警',

content: '有抖动现象!',

showCancel: true, // 不显示取消按钮

success(res) {

if (res.confirm) {

// 用户点击确定后的回调，这里可以什么都不做或者执行其他逻辑

}

// 更新全局标志位

app.globalData.hasShownGasAlarm1 = true;

}

});

}

if (roundedData1 === 0) {

// 调用云函数发送订阅消息（这里需要确保你有调用云函数的权限）

wx.cloud.callFunction({

data: {

volt: roundedData1 // 传递需要的数据给云函数

success: res => {

console.log('云函数调用成功', res)

fail: err => {

console.error('云函数调用失败', err)

}

})

}

})

// 按钮点击事件处理函数

subscribeButtonTap: function () {

wx.requestSubscribeMessage({

tmplIds: ['BChyKXOjPqeDNQnq8POD3DMFxAxmpam38Hk3FjawP98'], // 替换为你的模板ID

success(res) {

// 用户同意订阅

console.log('用户同意订阅', res);

// 这里可以保存用户的订阅状态到数据库等

// 或者在符合发送条件时直接调用云函数发送订阅消息

fail(err) {

// 用户拒绝订阅

console.log('用户拒绝订阅', err);

}

});

假设你们收到的数据中存在[][]{传感器的数据}，以下代码是我的解决方法，首先我在数据中看到的是[][]{传感器的数据},然后进行找到并提取一个括号里面的内容作为对象。

client.on('message', (topic, message) => {

let msg = message.toString();

var str = msg;

var regex = /\{([^}]*)\}/;

var match = str.match(regex);

if (match) {

// match[0] 是整个匹配到的字符串，包括{}

// match[1] 是第一个括号内的内容，即{}里面的内容

var contentInsideBrackets = match[1];

// 将提取的内容转换为对象，方便访问

try {

var timestamp = new Date().toISOString();

var data = JSON.parse('{' + contentInsideBrackets + '}');

// 假设提取的内容是键值对形式的字符串，并且可以直接转换为对象

// 这里我们定义变量来存储温度和湿度数据

var temperture= data.temperture;

var humidity = data.humidity;

console.log("Temperature:",temperture);

console.log("Humidity:", humidity);

console.log("timestamp",timestamp);

} catch (e) {

// 如果转换失败，可能是因为内容格式不正确

console.error("Failed to parse the content inside brackets:", e);

}

this.setData({

temperture:temperture,

humidity:humidity,

timestamp:timestamp

});

};

通信功能程序：

我们用的是MQTT通信方式进行连接EMQX服务器

const options = {

keepalive: 60, //60s

clean: true, //cleanSession不保持持久会话

protocolVersion: 4 ,//MQTT v3.1.1

clientId:Math.random().toString(36).substr(2)

};

console.log(options)

let url = "wx://www.visionexpand.com.cn:8083/mqtt";//这个地址是emq官方的公开免费地址，请换成自己服务器的地址

console.log(url);

const client = mqtt.connect(url,options)

client.on('connect', function () {

console.log('连接emqx服务器成功')

client.subscribe('$thing/up/property/IQMPOB8BI9/temp/humi',{qos:2},function(err){

if(!err)

{console.log('订阅成功')}

})

二维码扫描识别功能：

用户使用手机点击扫码，进行实现扫描二维码功能

data:{

scanResult: ''

scanQRCode: function() {

const that = this;

wx.scanCode({

success: function(res) {

console.log('扫描结果', res.result);

that.setData({

scanResult: res.result

});

fail: function(err) {

console.error('扫描失败', err);

wx.showToast({

title: '扫描失败',

icon: 'none'

});

}

});

}

2）地图界面设计

流程图：

界面布局设计：

map.wxml

<view>

<map id="map"

class="map"

style="width:100%; height:1270rpx;"

latitude="{{latitude}}"

longitude="{{longitude}}"

scale="16"

markers="{{markers}}"

circles="{{circles}}"

polyline="{{polyline}}"

enable-3D="{{enable3d}}"

show-scale="{{showscale}}"

show-location="{{showLocation}}"

show-compass="{{showCompass}}"

enable-zoom="{{enableZoom}}"

enable-rotate="{{enableRotate}}"

enable-satellite="{{enableSatellite}}"

enable-traffic="{{enableTraffic}}"

enable-overlooking="{{enableOverlooking}}"

bindregionchange="regionChange"

bindtap="getLocation">

</map>

</view>

<page-meta>

<navigation-bar

title="{{nbTitle}}"

loading="{{nbLoading}}"

front-color="{{nbFrontColor}}"

background-color="{{nbBackgroundColor}}"

color-animation-duration="0"

color-animation-timing-func="easeIn"

</page-meta>

map.wxss

page{

height:200%;

}

#map {

padding: 10rpx;

}

.searchbox{

display:flex;

flex-direction:row;

align-items:center;

}

数据显示设计：

先在app.js定义一个全局变量，然后再index.js用这个函数取出经纬度变量的值，然后再map.js初始化这个函数，调用函数，setData实时更新显示数据，定位就出来了！

index.js

appInstance.globalData.sharedLocation = {

latitude: data.latitude,

longitude: data.longitude

};

app.js

globalData: {

sharedLocation: null

map.js

getFuzzyLocation: function (message) {

const sharedLocation = appInstance.globalData.sharedLocation;

const marker = {

id: 1, // 标记的id，可以根据需要设置

latitude: sharedLocation.latitude, // 纬度

longitude: sharedLocation.longitude, // 经度

desc: '我现在的位置'

};

this.setData({

markers: [marker], // 设置markers数组，只包含一个标记

latitude: sharedLocation.latitude, // 可选：更新页面数据中的纬度值

longitude: sharedLocation.longitude, // 可选：更新页面数据中的经度值

});

地图插件：

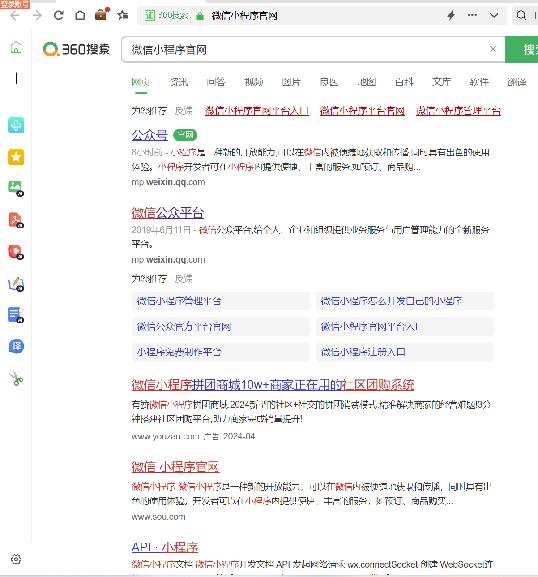

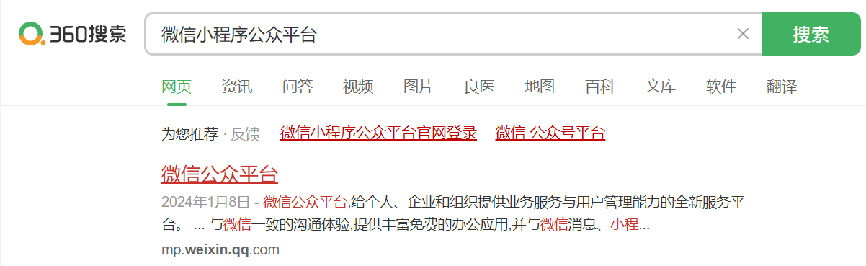

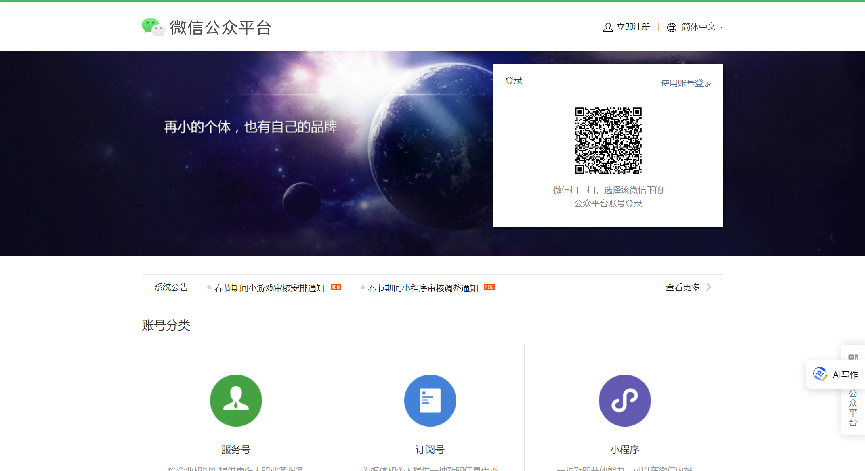

浏览器搜搜微信小程序公众平台，点击微信公众平台

扫二维码登录

点击文档

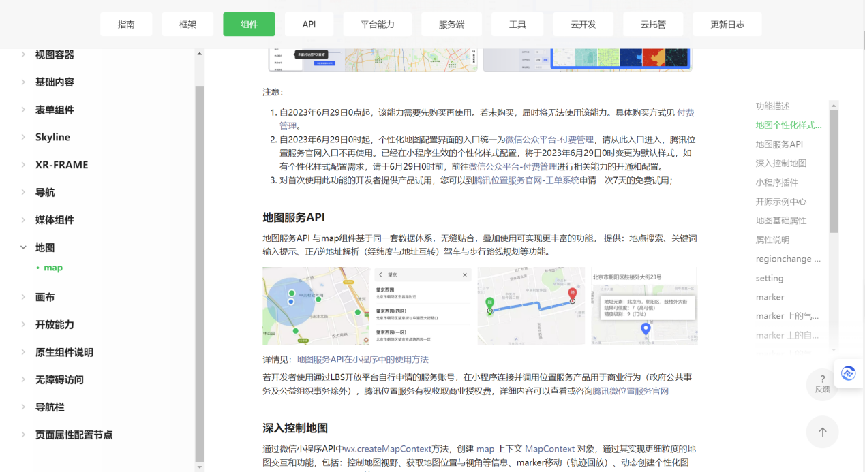

找到组件-map并且往下滑找到地图服务API在小程序中的使用方法，里面有详细步骤和代码

3）设备信息界面设计

流程图：

界面布局设计：

wxml:

<van-cell-group>

<van-row>

<van-col span="12" offset="21">

<van-icon name="scan" bindtap="scanQRCode" size="20px" />

</van-col>

</van-row>

</van-cell-group>

</view>

</view>

</view>

</view>

</view>

<view class="form-item">现场照片:

</view>

<button bindtap="getOpenid">获取openid</button>

</form>

<button bindtap="shouquan">获取用户授权</button>

<button bindtap="sendOne">发送消息给单个用户</button>

<page-meta>

<navigation-bar

title="{{nbTitle}}"

loading="{{nbLoading}}"

front-color="{{nbFrontColor}}"

background-color="{{nbBackgroundColor}}"

color-animation-duration="0"

color-animation-timing-func="easeIn"

</page-meta>

数据显示设计：

调用云函数，实现用户填写信息扫码提交上传到云数据库中，并且授权用户信息，并且将用户信息根据模板发送到用户微信上，用户将可以看到订阅消息模板。

js:

Page({

data:{

openid: '',

onLoad(options) {

this.setData({

nbTitle: '设备报警',

nbLoading: false,

nbFrontColor: '#ffffff',

nbBackgroundColor: '#D53e37',

})

// 获取openid的函数

getOpenid: function() {

const that = this;

wx.login({

success: function(res) {

if (res.code) {

// 发送 res.code 到后台换取 openId, sessionKey, unionId

wx.cloud.callFunction({

data: {

code: res.code

success: function(res) {

if (res.result && res.result.openid) {

that.setData({

openid: res.result.openid // 存储openid到页面data中

});

console.log("获取openid成功", res.result.openid);

} else {

console.log("获取openid失败", res);

}

fail: function(err) {

console.log("调用云函数获取openid失败", err);

}

});

} else {

console.log('登录失败！' + res.errMsg);

}

});

//获取用户授权

shouquan(){

wx.requestSubscribeMessage({

//模板id，可以有多个模板参数（数组形式）

tmplIds: ['CGBtt8n1HS3M_ItMWUFraVXEgaG2GQV5XNAqWpZgvH0'], //自己的模板id

success(res){

console.log('授权成功',res)

fail(res){

console.log('授权失败',res)

}

})

scanQRCode: function() {

const that = this;

wx.scanCode({

success: function(res) {

console.log('扫描结果', res.result);

that.setData({

deviceId: res.result

});

fail: function(err) {

console.error('扫描失败', err);

wx.showToast({

title: '扫描失败',

icon: 'none'

});

}

});

} ,

submitDeviceInfo: function(e) {

const that = this;

// 获取表单数据

const formData = e.detail.value;

const deviceId = that.data.deviceId;

that.setData({

location: formData.location

});

// 调用云函数保存数据

wx.cloud.callFunction({

data: {

deviceId,

location: formData.location,

image:formData.image,

phone:formData.phone,

name:formData.name,

time:formData.time

success: res => {

// 保存成功处理

wx.showToast({

title: '保存成功',

icon: 'success',

duration: 2000

});

fail: err => {

// 保存失败处理

wx.showToast({

title: '保存失败',

icon: 'none',

duration: 2000

});

console.error(err);

}

});

that.sendOne();

//发送消息给单个用户

sendOne:function(){

const that=this;

const deviceId = that.data.deviceId;

const location = that.data.location;

const openid = that.data.openid;

if (!openid) {

wx.showToast({

title: '请先获取openid',

icon: 'none',

duration: 2000

});

return; // 如果没有openid，则不继续执行

}

//调用编辑好的sendMsg1云函数

wx.cloud.callFunction({

//云函数的名字

name:"sendMsg1",

//传入openid

data:{

//把第一步获取到的openid粘过来

openid,//获取到的openid

deviceId,

location

}

}).then(res=>{

console.log("发送单条消息成功",res)

}).catch(res=>{

console.log("发送单条消息失败",res)

})

upimage(){

let that=this

wx.chooseImage({

sizeType:['original'],

sourceType:['album','camera'],

success(res){

console.log(res.tempFilePaths)

that.setData({

src:res.tempFilePaths

})

}

})

调用云函数：

js:

const cloud = require('wx-server-sdk')

cloud.init({ env:cloud.DYNAMIC_CURRENT_ENV }) // 使用当前云环境

const db = cloud.database()

const _ = db.command

exports.main = async (event, context) => {

try {

const {deviceId, location, image, phone, name,time } = event

const wxContext = cloud.getWXContext();

const openid = wxContext.OPENID;

// 假设你有一个名为 device_info 的集合

const collection = db.collection('device_info')

// 添加记录

const docId = await collection.add({

data: {

deviceId: deviceId,

location: location,

image: image,

phone: phone,

time:time,

// 其他字段，如创建时间等

createTime: db.serverDate()

}

})

console.log('数据库写入成功', docId)

// 获取当前的 UTC 时间并格式化为 "YYYY-MM-DD HH:mm" 格式

const currentDate = new Date();

const utcDate = new Date(Date.UTC(

currentDate.getUTCFullYear(),

currentDate.getUTCMonth(),

currentDate.getUTCDate(),

currentDate.getUTCHours(),

currentDate.getUTCMinutes(),

currentDate.getUTCSeconds()

));

const formattedUTCDate = utcDate.toISOString().substr(0, 19).replace('T', ' ');

// 数据库写入成功后，发送订阅消息给用户

const subscribeResult = await cloud.openapi.subscribeMessage.send({

touser: openid,

page: 'pages/xiaoxi/xiaoxi',

"data": {

thing1: {

value: location

thing2: {

value: "损坏"

character_string6: {

value:deviceId

phrase3: {

value: "成功修好"

date5: {

value: formattedUTCDate

}

templateId: 'CGBtt8n1HS3M_ItMWUFraVXEgaG2GQV5XNAqWpZgvH0' // 写入自己的模板id

})

return{

subscribeResult,// 返回发送结果

event,

openid: wxContext.OPENID,

appid: wxContext.APPID,

unionid: wxContext.UNIONID,

}

} catch (error) {

// 捕获并处理异常

console.error('发生错误', error)

return {

errcode: -1,

errmsg: '内部错误：' + error.message

}

app.js:

这里的env:”要填写自己的云开发环境”

onLaunch:function () {

if (!wx.cloud) {

console.error('请使用 2.2.3 或以上的基础库以使用云能力')

} else {

wx.cloud.init({

enx:"shenzhen-4gwpt20uc8316be1",

traceUser:true

})

}

获取模板名称：

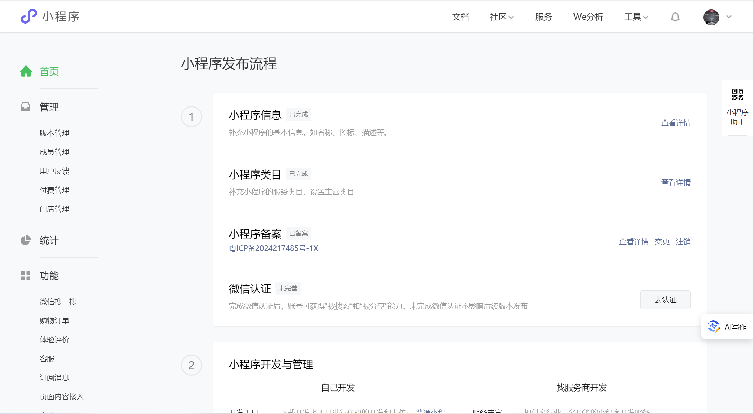

在浏览器中搜索微信小程序官网，点击找到微信公众平台

扫描二维码

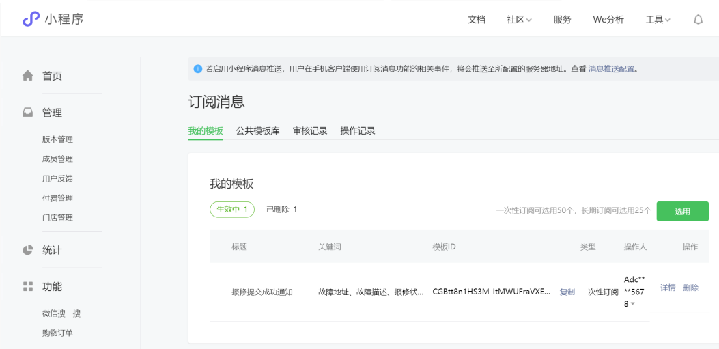

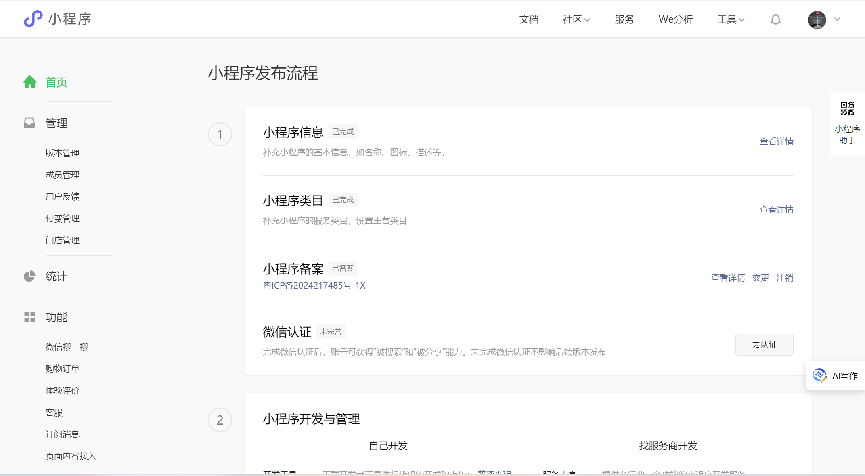

进入到页面

找到订阅消息并且点击

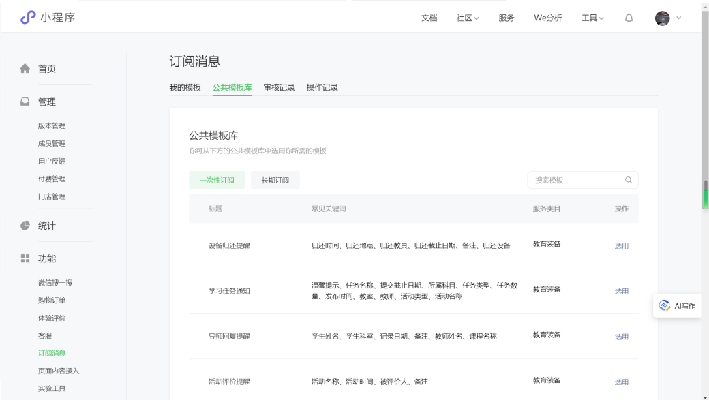

找到自己需要用到的，这样就可以找到自己的模板名称啦！

4）设备日志页面设计

流程图：

界面布局设计：

.wxml

<text>X轴与Y轴的角度: {{accelDisplay}},X轴与Z轴的角度: {{accelDisplay1}}</text>

</view>

<page-meta>

<navigation-bar

title="{{nbTitle}}"

loading="{{nbLoading}}"

front-color="{{nbFrontColor}}"

background-color="{{nbBackgroundColor}}"

color-animation-duration="0"

color-animation-timing-func="easeIn"

</page-meta>

.wxss

.boxs{

margin-top: 10rpx;

}

数据设计：

app.js

// onGlobalEvent函数：用于注册全局事件的处理函数

onGlobalEvent: function(eventName, callback) {

// 如果当前对象没有globalEventHandlers属性（即还没有注册过任何事件），则初始化它为一个空对象

if (!this.globalEventHandlers) {

this.globalEventHandlers = {};

}

// 如果在globalEventHandlers对象中，指定的eventName事件还没有对应的处理函数数组，则初始化它为一个空数组

if (!this.globalEventHandlers[eventName]) {

this.globalEventHandlers[eventName] = [];

}

// 将传入的callback（处理函数）添加到指定eventName的事件处理函数数组中

this.globalEventHandlers[eventName].push(callback);

// emitGlobalEvent函数：用于触发全局事件，并调用所有注册在该事件上的处理函数

emitGlobalEvent: function(eventName, data) {

// 如果当前对象有globalEventHandlers属性，并且该属性中有指定的eventName事件，则执行以下操作

if (this.globalEventHandlers && this.globalEventHandlers[eventName]) {

// 遍历指定eventName事件的处理函数数组

this.globalEventHandlers[eventName].forEach(function(handler) {

// 调用每一个处理函数，并传入data参数

handler(data);

});

}

.js

// 处理带有时间戳的更新数据

handleMqttDataUpdatedWithTime: function (data) {

// 将接收到的数据添加到日志中

const newMessage = `${data.timestamp}: 纬度：${(data.lat/100).toFixed(6)}, 经度：${(data.lon/100).toFixed(6)},气体${data.gas},电池电压：${data.volt},板载电压:${data.vbat},温度${data.temp}`;

const messageLog = this.data.messageLog.concat(newMessage);

// 检查pitch和roll并更新报警信息

let newAlarmMessages = [];

let data1 = data.volt;

let data2 = data.temp;

let roundedData2 = Math.round(data2 * 1e3) / 1e3;

let roundedData1 = Math.round(data1 * 1e3) / 1e3;

let accelDisplay = "";

let accelDisplay1 = '';

// 遍历并处理加速度数据

let accel = data.accel;

let pitch = 0,

roll = 0; // 假设roll是绕y轴的旋转（横滚角），pitch是绕x轴的旋转（俯仰角）

// 注意：在实际说明中，你可能需要使用Math.atan2而不是Math.atan，以获取正确的象限信息

// 这里为了简化示例，我们仅使用Math.atan并假设设备静止且没有旋转到负值区域

if (accel.x !== 0 && accel.y !== 0 && accel.z !== 0) {

// 俯仰角pitch（绕x轴旋转，与y轴和z轴构成的平面之间的角度）

pitch = Math.atan(accel.y / Math.sqrt(Math.pow(accel.x, 2) + Math.pow(accel.z, 2))) * (180 / Math.PI);

roll = Math.atan(accel.x / Math.sqrt(Math.pow(accel.y, 2) + Math.pow(accel.z, 2))) * (180 / Math.PI);

// 根据你的需求调整角度的正负号和范围（0-360或-180到180）

// 这里我们假设pitch和roll的范围是-90到90度

pitch = pitch > 180 ? 180 : pitch < -180 ? -180 : pitch;

roll = roll > 180 ? 180 : roll < -180 ? -180 : roll;

}

// 将加速度数据添加到accelDisplay中

accelDisplay += `${pitch.toFixed(2)}°`;

accelDisplay1 += `${roll.toFixed(2)}°`

// 更新页面数据

this.setData({

latitude: (data.lat / 100).toFixed(6),

longitude: (data.lon / 100).toFixed(6),

lastUpdateTime: data.timestamp,

accelDisplay: accelDisplay,

accelDisplay1: accelDisplay1,

volt: roundedData2,

temp: roundedData1,

vbat: data.vbat,

messageLog: messageLog.slice(-100) // 假设只展示最近的10条消息

});

if (data.gas > 2000) {

if (!this.data.alarmMessages.some(msg => msg.includes('gas'))) {

newAlarmMessages.push('气体浓度超过阈值！');

}

if (pitch > 10|| pitch<-10) {

// 如果pitch报警且之前未显示过，则添加新的报警信息

if (!this.data.alarmMessages.some(msg => msg.includes('pitch'))) {

newAlarmMessages.push('X与Y轴有抖动现象！');

}

if (roll > 10 || roll<-10) {

// 如果roll报警且之前未显示过，则添加新的报警信息

if (!this.data.alarmMessages.some(msg => msg.includes('roll'))) {

newAlarmMessages.push('X与Z轴有抖动现象！');

}

// 如果新的报警信息和之前的相同（即没有新的报警），则不更新alarmMessages

if (newAlarmMessages.length > 0) {

this.setData({

alarmMessages: newAlarmMessages

});

}

对本项目感兴趣的同学、朋友，或者需要定制、学术论文使用的都可以微信扫码联系：

posted @ 2024-07-04 21:52 leida_3669 阅读(52) 评论(0) 收藏举报

刷新页面返回顶部

leida_3669

物联网技术（AIR780E cat1-4G模块+小程序+腾讯云MQTT）驱动的智能井盖系统设计

二、硬件设计

1.原理图设计

2.PCB设计

3、主要器件

3.1三轴加速度传感器

3.2可燃气体传感器

3.3GPS模块

4、MQTT通信协议设计

三、微信小程序设计

3.1、连接EMQX服务器步骤

3.2、MQTT发布订阅测试

3.3程序界面设计

1）APP主页面：

2）地图界面设计

3）设备信息界面设计

4）设备日志页面设计

公告
