kernel源码（二十四）文件系统

1 minix文件系统

1.1 磁盘结构

minix文件系统磁盘结构如下所示

图中，整个磁盘被划分为360个磁盘块(每个磁盘块1Kb)

引导块，MBR就在这个磁盘块中。当计算机加电，ROM BIOS将会自动读取该磁盘块到内存并执行其中的代码。
分区，一块磁盘，我们可以最多有4个主分区。MBR大小为一个扇区大小，其中446byte存放开机管理程序，64byte存放分区表，每个分区使用16byte，因此可以有4个分区。各个分区可以不同的文件系统，各个分区都有单独的超级块、inode。
超级块，用于存放文件系统结构的信息，比如inode/block总量，使用量、剩余量、该分区文件系统格式等。linux中使用super_block[8]来存放超级块。因此最多加载8个文件系统。
inode位图，用于说明i节点是否被使用，一个inode块共可表示1024*8=8192个i节点的使用情况。最多可有8个inode块，因此共可表示65535个i节点的使用情况，存储在s_imap[8]中
block位图，逻辑块位图，用于表示该磁盘分区中每个逻辑块的使用情况，存储在s_zmap[8]中，因此共可表示65535个逻辑块的使用情况，也就是64M磁盘空间。
inode，记录文件的属性，一个文件占用一个inode，上述只画出了4个inode块。
block盘块，实际记录文件的内容，若文件太大，会占用多个block

下面对各个类型的块对应的结构体做一下说明

1.1.1 super_block

定义在fs.h中

struct super_block {
    unsigned short s_ninodes; //该文件系统中，inode总数
    unsigned short s_nzones; //该文件系统中，block块总数
    unsigned short s_imap_blocks; //inode位图所占用的磁盘块数
    unsigned short s_zmap_blocks; //znode位图所占用的磁盘块数
    unsigned short s_firstdatazone; //数据区开始处的磁盘块号(从0开始计数)
    unsigned short s_log_zone_size; //log以2为底数表示的逻辑块所包含的磁盘块数
    unsigned long s_max_size; //最大文件长度(单位字节)
    unsigned short s_magic; //文件系统魔数，用于指定是哪种文件系统
/* These are only in memory */
    struct buffer_head * s_imap[8]; //inode位图所对应的内存缓冲区的缓冲块，最多有8个缓冲块，也就是8kb。
    struct buffer_head * s_zmap[8]; //znode位图所对应的内存缓冲区的缓冲块，最多有8个缓冲块，也就是8kb，一个缓冲块可代表8192个盘块，因此该文件系统最大可表示65536个逻辑块，也就是64M磁盘。
    unsigned short s_dev;
    struct m_inode * s_isup;
    struct m_inode * s_imount;
    unsigned long s_time;
    struct task_struct * s_wait;
    unsigned char s_lock;
    unsigned char s_rd_only;
    unsigned char s_dirt;
};

1.1.2 inode结构体

struct m_inode {
    unsigned short i_mode; //文件的类型和属性(rwx位)
    unsigned short i_uid; //属主
    unsigned long i_size; //文件长度(字节)
    unsigned long i_mtime; //修改时间
    unsigned char i_gid; //属组
    unsigned char i_nlinks; //链接数(有多少个文件目录项指向该i节点，比如对于目录，表示该目录下有多少个文件)
    unsigned short i_zone[9]; //文件所占用的盘上逻辑块号数组。其中0-6是直接块号，zone[7]是一次间接块号，zone[8]是二次间接块号。
/* these are in memory also */
    struct task_struct * i_wait; //等待该i节点的进程
    unsigned long i_atime; //最后访问时间
    unsigned long i_ctime; //i节点自身被修改时间
    unsigned short i_dev; //i节点所在设备号
    unsigned short i_num; //i节点号
    unsigned short i_count; //i节点被引用的次数，0表示空闲
    unsigned char i_lock; //锁定标志
    unsigned char i_dirt; //脏标志
    unsigned char i_pipe; //i节点用作管道标志
    unsigned char i_mount; //i节点安装了其他文件系统标志
    unsigned char i_seek;
    unsigned char i_update; //i节点已更新标志
};

1.1.3 inode的直接块和间接块

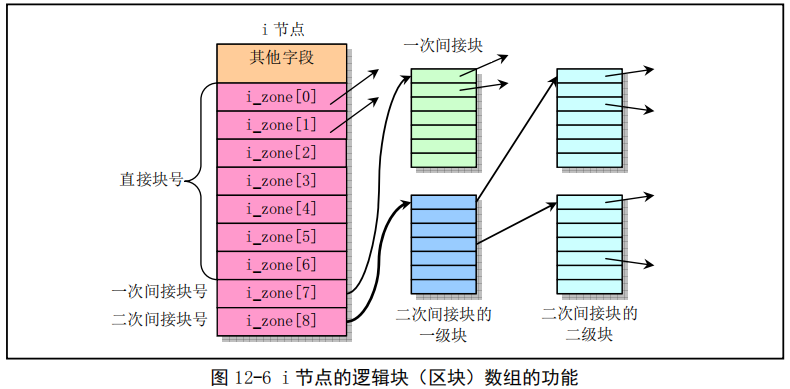

上面讲的m_inode结构体中，字段i_zone[9]用于存放文件所占用的逻辑块号，其结构如下所示。

当文件小于等于7Kb时，只需要7个直接块号就够了

当文件大于7Kb而小于519Kb(7+512)时，就需要用到一次间接块号，存储在i_zone[7]中，其指向一个逻辑块(因为存储一个short类型的块号需要2字节，因此一个逻辑块能够存储512个块号)

当文件大于519Kb时，就需要用到二次间接块号，存储在i_zone[8]中，可存储512*512个块号

因此minix文件系统支持的最大文件为7kb+512kb+256Mb≈256M，也就是说单文件不能超过256M

1.1.4 znode位图

逻辑块位图用于描述该文件系统中每个数据盘块的使用情况，第一个比特位(位0)不用且置1。需要注意的是，比特位1代表数据区中第一个数据盘块，而非磁盘的第一个盘块(引导块)。

1.2 文件系统目录项结构体

这里介绍目录项的结构体

struct dir_entry {
    unsigned short inode;
    char name[14];
};

每一个目录项有一个name字段用于指定目录名字(14字节)，还有一个2字节的inode号。

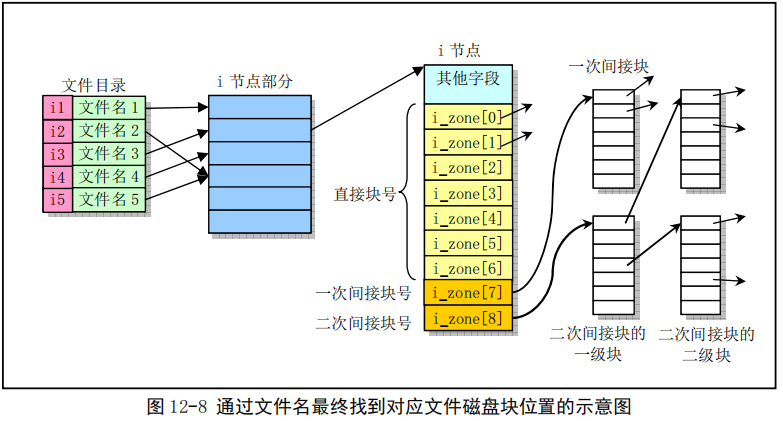

在打开一个文件时(比如/usr/bin/vi)，文件系统首先会找到编号为1的inode块(/)，根据上面inode结构体中的i_zone[]数组可以找到数据块，该数据块中存放着目录/的目录项结构体dir_entry，因此我们可以找到usr对应的inode节点号。同样的道理，我们根据inode结构体中的i_zone[]数组可以找到数据块，该数据块中存放着目录usr的目录项结构体dir_entry。这样一直找到vi这个文件对应的数据块。

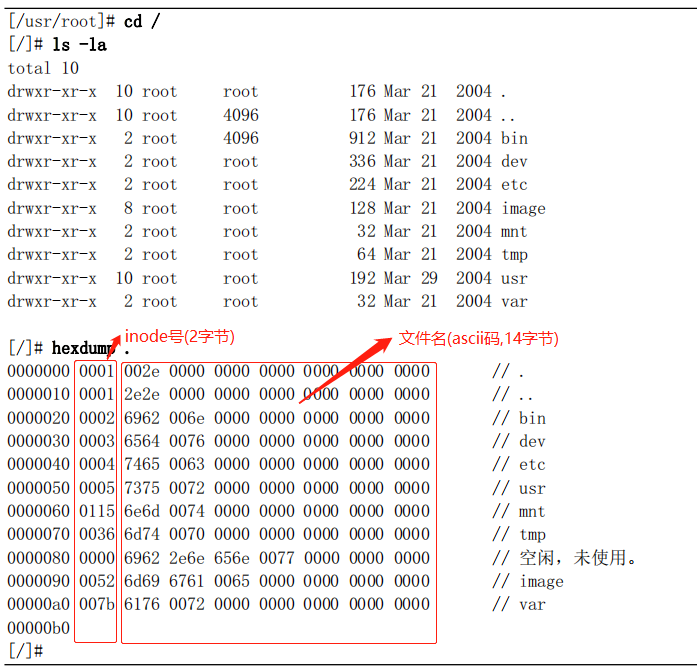

下面演示一个例子，查看目录数据块的内容

使用bochs启动一个模拟的系统(参考https://www.cnblogs.com/zhenjingcool/p/17581470.html 2.3 硬盘启动小节)

上面我们已经讲过，目录项结构体中，2字节表示inode节点号，14字节表示文件名。下面hexdump命令的输出，我们可以对照ascii码查看。比如0x2e(.)，0x2e2e(..)，0x69626e(bin)

在linux中，目录也是一个文件，上面我们查看的是/文件的数据块(一个数据块1kb大小)的内容。上述数据块只使用了1024字节中的160字节(10个文件).

1.3 360k软盘文件系统分析

这里，我们在centos下创建一个minix文件系统镜像，并对这个文件系统进行分析

首先创建一个minix.img文件，该文件块大小是1kb，总共有360个块

[root@localhost ~]# dd if=/dev/zero of=minix.img bs=1K count=360
360+0 records in
360+0 records out
368640 bytes (369 kB) copied, 0.000730513 s, 505 MB/s
[root@localhost ~]#

然后，使用mkfs.minix命令创建minix文件系统，并写入minix.img

[root@localhost ~]# mkfs.minix minix.img
128 inodes
360 blocks
Firstdatazone=8 (8)
Zonesize=1024
Maxsize=268966912

从输出，我们也可以看出，该文件系统有128个inode，360个block，第一个数据块是序号8处开始的块

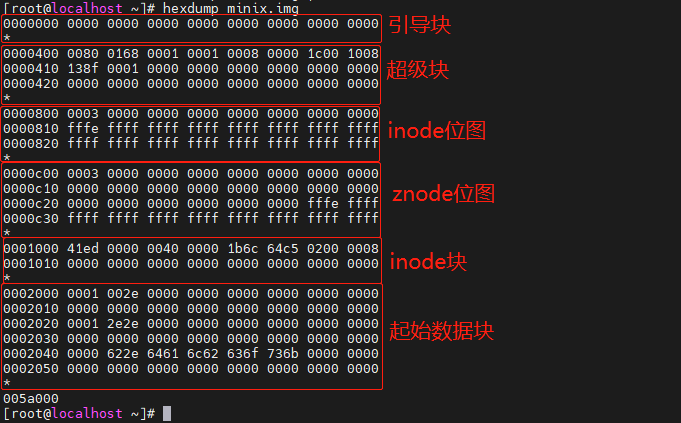

然后我们使用hexdump命令查看这个文件系统文件

[root@localhost ~]# hexdump minix.img
0000000 0000 0000 0000 0000 0000 0000 0000 0000 //引导块都是空的，说明没有引导块，保留
*
0000400 0080 0168 0001 0001 0008 0000 1c00 1008 //对应超级块结构体d_super_block查看，见下面分析
0000410 138f 0001 0000 0000 0000 0000 0000 0000
0000420 0000 0000 0000 0000 0000 0000 0000 0000
*
0000800 0003 0000 0000 0000 0000 0000 0000 0000 //对应inode位图，需要注意的是，这里字节序是反向的，也就是0x0003(0000 0000 0000 0011)要变为(1100 0000 0000 0000)。一个bit位表示一个i节点是否被使用，总共有128个inode，第一个bit位不用且要置1，因此该行共表示127个inode位图节点
0000810 fffe ffff ffff ffff ffff ffff ffff ffff //0xfffe(1111 1111 1111 1110)改为反字节序(0111 1111 1111 1111)，上一行表示127个inode节点，还缺一个，也就是这一行中的第一个bit。这里只用了一个inode，其他都未用(0111 1111 ...注：虽然后面bit都是1但是我么不用去管它，super块中已规定只用128个bit表示128个inode的使用情况)
0000820 ffff ffff ffff ffff ffff ffff ffff ffff
*
0000c00 0003 0000 0000 0000 0000 0000 0000 0000 //对应znode位图，注意反字节序的问题，对应二进制数为(11 350个0 11...)。从上图中可以看到，前8个block分别存放启动块/super块/inode位图/znode位图/4个inode。因此数据块从第9个(序号从0开始的第8个)
0000c10 0000 0000 0000 0000 0000 0000 0000 0000 //，且第一个bit位不用置1，因此我们可以看到，这里只用了一个数据块(存放根路径/)，其他351个数据块未用
0000c20 0000 0000 0000 0000 0000 0000 fffe ffff
0000c30 ffff ffff ffff ffff ffff ffff ffff ffff
*
0001000 41ed 0000 0040 0000 1b6c 64c5 0200 0008 //inode块，见下面分析
0001010 0000 0000 0000 0000 0000 0000 0000 0000
*
0002000 0001 002e 0000 0000 0000 0000 0000 0000 //第一块数据，也就是文件/。目前它下面就两个文件：.和.. 。第一个文件信息(inode=1，文件名：ascii码0x2e对应的字符是.，也就是/路径下的.文件)
0002010 0000 0000 0000 0000 0000 0000 0000 0000 //inode=0表示未使用
0002020 0001 2e2e 0000 0000 0000 0000 0000 0000 //第二个文件信息(inode=1，文件名：ascii码0x2e2e对应的字符是..，也就是/路径下的..文件)
0002030 0000 0000 0000 0000 0000 0000 0000 0000 //其他行，inode都为0，表示未使用
0002040 0000 622e 6461 6c62 636f 736b 0000 0000
0002050 0000 0000 0000 0000 0000 0000 0000 0000
*
005a000
[root@localhost ~]#

超级块

我们对应超级块结构体查看

struct d_super_block {
    unsigned short s_ninodes;      //0x0080,十进制128，inode总共128个
    unsigned short s_nzones;       //0x0168,十进制360，总共360个zone
    unsigned short s_imap_blocks;  //0x0001,十进制1，inode位图占1个块
    unsigned short s_zmap_blocks;  //0x0001,十进制1，zone位图占1个块
    unsigned short s_firstdatazone;//0x0008,十进制8，第一个数据区编号是8
    unsigned short s_log_zone_size;//0x0000，log表示的一块数据大小，1kb
    unsigned long s_max_size;      //0x10081c00，十进制268966912，最大文件长度
    unsigned short s_magic;        //0x138f,minix魔数
};

inode块

inode块占了4个块(因为这个文件系统里面没有文件，只有.和..文件，因此只有4个inode块)，但是只有第一个块被使用。一个文件对应一个inode，这里被使用的inode对应的就是根目录"/"。

0001000 41ed 0000 0040 0000 1b6c 64c5 0200 0008
0001010 0000 0000 0000 0000 0000 0000 0000 0000
*

inode的结构体如下所示

struct m_inode {
    unsigned short i_mode;    //0x41ed，040755, 目录文件, rwxr-xr-x
    unsigned short i_uid;     //0x0000, 不属于任何用户,因为我们只是创建了一个minix文件系统，还没有创建用户
    unsigned long i_size;     //
    unsigned long i_mtime;    //
    unsigned char i_gid;      //
    unsigned char i_nlinks;   //
    unsigned short i_zone[9]; //0x08,i_zone[0]=8,数据块在第8号区块
};

1.4 高速缓冲区buffer

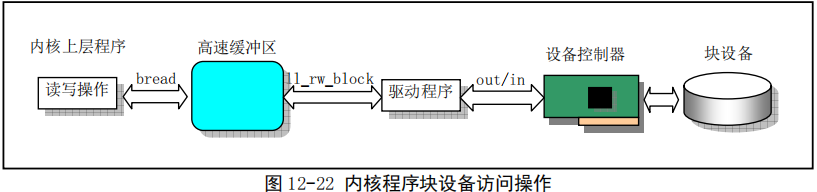

高速缓冲区是文件系统访问块设备的必经之路。

高速缓冲区位于主内存中，是专门在主存中划出一部分内存用于高速缓冲区。

当需要把数据写到块设备中时，首先会写到buffer中，然后再在合适的时机将buffer中的数据刷到磁盘。

当需要从块设备读取数据时，首先会在buffer中读取，如果buffer中没有才会发送读块设备的命令去硬盘获取数据，然后放入buffer中。

2 buffer.c

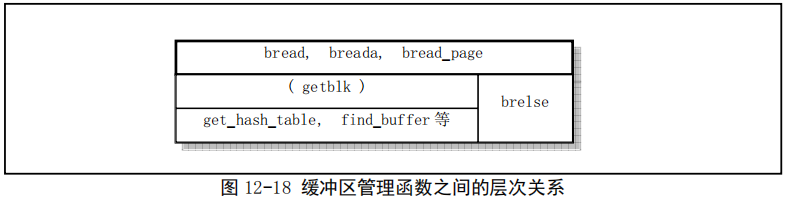

buffer.c用于对高速缓冲区进行操作和管理。

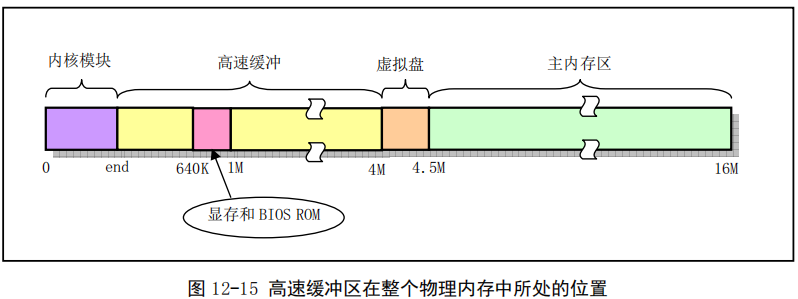

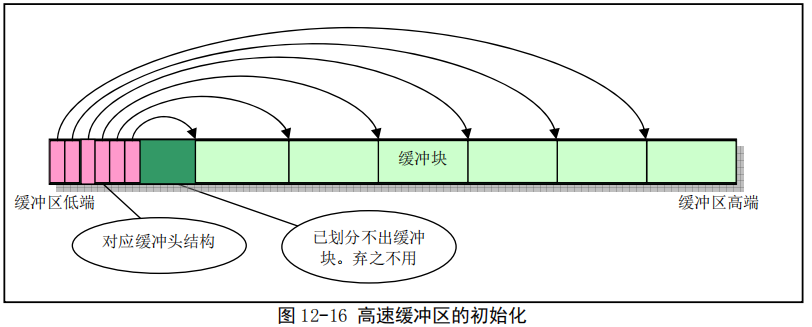

高速缓冲区起始位置为内核模块末端end标号处。整个高速缓冲区被划分为1kb大小的数据块，和块设备上的逻辑块大小相同。

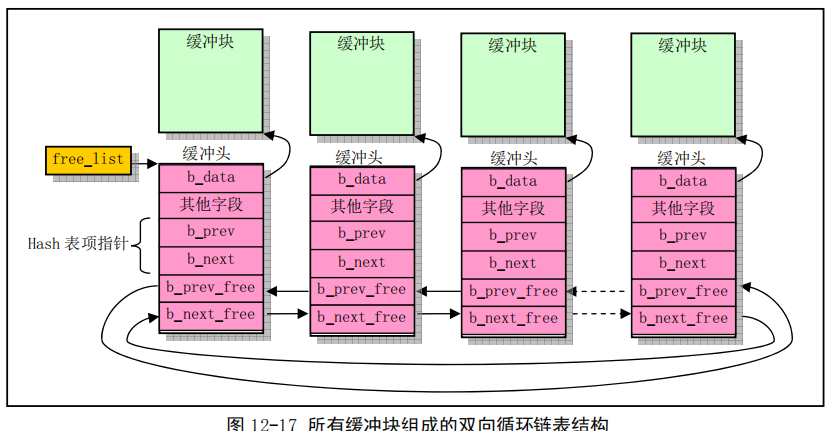

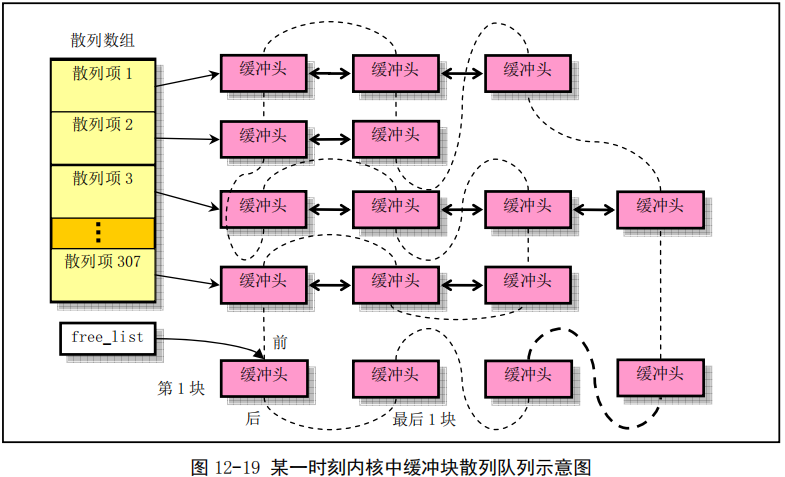

缓冲区起始位置处被初始化为buffer_head结构，并组成一个双向链表(头指针为free_list)，。

buffer_head结构体的定义如下所示

struct buffer_head {
    char * b_data;            /* pointer to data block (1024 bytes) 指向该缓冲头对应的缓冲块*/
    unsigned long b_blocknr;    /* block number 块号*/
    unsigned short b_dev;        /* device (0 = free) 块设备号*/
    unsigned char b_uptodate; //更新标志，表示数据是否已更新
    unsigned char b_dirt;        /* 0-clean,1-dirty 修改标志*/
    unsigned char b_count;        /* users using this block 使用该块的用户数*/
    unsigned char b_lock;        /* 0 - ok, 1 -locked 缓冲区是否被锁定*/
    struct task_struct * b_wait; //指向等待该缓冲区解锁的任务
    struct buffer_head * b_prev; //hash队列前一缓冲块
    struct buffer_head * b_next; //hash队列后一缓冲块
    struct buffer_head * b_prev_free; //空闲表前一缓冲块
    struct buffer_head * b_next_free; //空闲表后一缓冲块
};

源码

/*
 *  linux/fs/buffer.c
 *
 *  (C) 1991  Linus Torvalds
 */

/*
 *  'buffer.c' implements the buffer-cache functions. Race-conditions have
 * been avoided by NEVER letting a interrupt change a buffer (except for the
 * data, of course), but instead letting the caller do it. NOTE! As interrupts
 * can wake up a caller, some cli-sti sequences are needed to check for
 * sleep-on-calls. These should be extremely quick, though (I hope).
 */

/*
 * NOTE! There is one discordant note here: checking floppies for
 * disk change. This is where it fits best, I think, as it should
 * invalidate changed floppy-disk-caches.
 */

#include <stdarg.h>

#include <linux/config.h>
#include <linux/sched.h>
#include <linux/kernel.h>
#include <asm/system.h>
#include <asm/io.h>

extern int end;
struct buffer_head * start_buffer = (struct buffer_head *) &end;
struct buffer_head * hash_table[NR_HASH];
static struct buffer_head * free_list;
static struct task_struct * buffer_wait = NULL;
int NR_BUFFERS = 0;

static inline void wait_on_buffer(struct buffer_head * bh)
{
    cli();
    while (bh->b_lock)
        sleep_on(&bh->b_wait);
    sti();
}

int sys_sync(void)
{
    int i;
    struct buffer_head * bh;

    sync_inodes();        /* write out inodes into buffers */
    bh = start_buffer;
    for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
        wait_on_buffer(bh);
        if (bh->b_dirt)
            ll_rw_block(WRITE,bh);
    }
    return 0;
}

int sync_dev(int dev)
{
    int i;
    struct buffer_head * bh;

    bh = start_buffer;
    for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
        if (bh->b_dev != dev)
            continue;
        wait_on_buffer(bh);
        if (bh->b_dev == dev && bh->b_dirt)
            ll_rw_block(WRITE,bh);
    }
    sync_inodes();
    bh = start_buffer;
    for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
        if (bh->b_dev != dev)
            continue;
        wait_on_buffer(bh);
        if (bh->b_dev == dev && bh->b_dirt)
            ll_rw_block(WRITE,bh);
    }
    return 0;
}

void inline invalidate_buffers(int dev)
{
    int i;
    struct buffer_head * bh;

    bh = start_buffer;
    for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
        if (bh->b_dev != dev)
            continue;
        wait_on_buffer(bh);
        if (bh->b_dev == dev)
            bh->b_uptodate = bh->b_dirt = 0;
    }
}

/*
 * This routine checks whether a floppy has been changed, and
 * invalidates all buffer-cache-entries in that case. This
 * is a relatively slow routine, so we have to try to minimize using
 * it. Thus it is called only upon a 'mount' or 'open'. This
 * is the best way of combining speed and utility, I think.
 * People changing diskettes in the middle of an operation deserve
 * to loose :-)
 *
 * NOTE! Although currently this is only for floppies, the idea is
 * that any additional removable block-device will use this routine,
 * and that mount/open needn't know that floppies/whatever are
 * special.
 */
void check_disk_change(int dev)
{
    int i;

    if (MAJOR(dev) != 2)
        return;
    if (!floppy_change(dev & 0x03))
        return;
    for (i=0 ; i<NR_SUPER ; i++)
        if (super_block[i].s_dev == dev)
            put_super(super_block[i].s_dev);
    invalidate_inodes(dev);
    invalidate_buffers(dev);
}

#define _hashfn(dev,block) (((unsigned)(dev^block))%NR_HASH)
#define hash(dev,block) hash_table[_hashfn(dev,block)]

static inline void remove_from_queues(struct buffer_head * bh)
{
/* remove from hash-queue */
    if (bh->b_next)
        bh->b_next->b_prev = bh->b_prev;
    if (bh->b_prev)
        bh->b_prev->b_next = bh->b_next;
    if (hash(bh->b_dev,bh->b_blocknr) == bh)
        hash(bh->b_dev,bh->b_blocknr) = bh->b_next;
/* remove from free list */
    if (!(bh->b_prev_free) || !(bh->b_next_free))
        panic("Free block list corrupted");
    bh->b_prev_free->b_next_free = bh->b_next_free;
    bh->b_next_free->b_prev_free = bh->b_prev_free;
    if (free_list == bh)
        free_list = bh->b_next_free;
}

static inline void insert_into_queues(struct buffer_head * bh)
{
/* put at end of free list */
    bh->b_next_free = free_list;
    bh->b_prev_free = free_list->b_prev_free;
    free_list->b_prev_free->b_next_free = bh;
    free_list->b_prev_free = bh;
/* put the buffer in new hash-queue if it has a device */
    bh->b_prev = NULL;
    bh->b_next = NULL;
    if (!bh->b_dev)
        return;
    bh->b_next = hash(bh->b_dev,bh->b_blocknr);
    hash(bh->b_dev,bh->b_blocknr) = bh;
    bh->b_next->b_prev = bh;
}

static struct buffer_head * find_buffer(int dev, int block)
{
    struct buffer_head * tmp;

    for (tmp = hash(dev,block) ; tmp != NULL ; tmp = tmp->b_next)
        if (tmp->b_dev==dev && tmp->b_blocknr==block)
            return tmp;
    return NULL;
}

/*
 * Why like this, I hear you say... The reason is race-conditions.
 * As we don't lock buffers (unless we are readint them, that is),
 * something might happen to it while we sleep (ie a read-error
 * will force it bad). This shouldn't really happen currently, but
 * the code is ready.
 */
struct buffer_head * get_hash_table(int dev, int block)
{
    struct buffer_head * bh;

    for (;;) {
        if (!(bh=find_buffer(dev,block)))
            return NULL;
        bh->b_count++;
        wait_on_buffer(bh);
        if (bh->b_dev == dev && bh->b_blocknr == block)
            return bh;
        bh->b_count--;
    }
}

/*
 * Ok, this is getblk, and it isn't very clear, again to hinder
 * race-conditions. Most of the code is seldom used, (ie repeating),
 * so it should be much more efficient than it looks.
 *
 * The algoritm is changed: hopefully better, and an elusive bug removed.
 */
#define BADNESS(bh) (((bh)->b_dirt<<1)+(bh)->b_lock)
struct buffer_head * getblk(int dev,int block)
{
    struct buffer_head * tmp, * bh;

repeat:
    if (bh = get_hash_table(dev,block))
        return bh;
    tmp = free_list;
    do {
        if (tmp->b_count)
            continue;
        if (!bh || BADNESS(tmp)<BADNESS(bh)) {
            bh = tmp;
            if (!BADNESS(tmp))
                break;
        }
/* and repeat until we find something good */
    } while ((tmp = tmp->b_next_free) != free_list);
    if (!bh) {
        sleep_on(&buffer_wait);
        goto repeat;
    }
    wait_on_buffer(bh);
    if (bh->b_count)
        goto repeat;
    while (bh->b_dirt) {
        sync_dev(bh->b_dev);
        wait_on_buffer(bh);
        if (bh->b_count)
            goto repeat;
    }
/* NOTE!! While we slept waiting for this block, somebody else might */
/* already have added "this" block to the cache. check it */
    if (find_buffer(dev,block))
        goto repeat;
/* OK, FINALLY we know that this buffer is the only one of it's kind, */
/* and that it's unused (b_count=0), unlocked (b_lock=0), and clean */
    bh->b_count=1;
    bh->b_dirt=0;
    bh->b_uptodate=0;
    remove_from_queues(bh);
    bh->b_dev=dev;
    bh->b_blocknr=block;
    insert_into_queues(bh);
    return bh;
}

void brelse(struct buffer_head * buf)
{
    if (!buf)
        return;
    wait_on_buffer(buf);
    if (!(buf->b_count--))
        panic("Trying to free free buffer");
    wake_up(&buffer_wait);
}

/*
 * bread() reads a specified block and returns the buffer that contains
 * it. It returns NULL if the block was unreadable.
 */
struct buffer_head * bread(int dev,int block)
{
    struct buffer_head * bh;

    if (!(bh=getblk(dev,block)))
        panic("bread: getblk returned NULL\n");
    if (bh->b_uptodate)
        return bh;
    ll_rw_block(READ,bh);
    wait_on_buffer(bh);
    if (bh->b_uptodate)
        return bh;
    brelse(bh);
    return NULL;
}

#define COPYBLK(from,to) \
__asm__("cld\n\t" \
    "rep\n\t" \
    "movsl\n\t" \
    ::"c" (BLOCK_SIZE/4),"S" (from),"D" (to) \
    :"cx","di","si")

/*
 * bread_page reads four buffers into memory at the desired address. It's
 * a function of its own, as there is some speed to be got by reading them
 * all at the same time, not waiting for one to be read, and then another
 * etc.
 */
void bread_page(unsigned long address,int dev,int b[4])
{
    struct buffer_head * bh[4];
    int i;

    for (i=0 ; i<4 ; i++)
        if (b[i]) {
            if (bh[i] = getblk(dev,b[i]))
                if (!bh[i]->b_uptodate)
                    ll_rw_block(READ,bh[i]);
        } else
            bh[i] = NULL;
    for (i=0 ; i<4 ; i++,address += BLOCK_SIZE)
        if (bh[i]) {
            wait_on_buffer(bh[i]);
            if (bh[i]->b_uptodate)
                COPYBLK((unsigned long) bh[i]->b_data,address);
            brelse(bh[i]);
        }
}

/*
 * Ok, breada can be used as bread, but additionally to mark other
 * blocks for reading as well. End the argument list with a negative
 * number.
 */
struct buffer_head * breada(int dev,int first, ...)
{
    va_list args;
    struct buffer_head * bh, *tmp;

    va_start(args,first);
    if (!(bh=getblk(dev,first)))
        panic("bread: getblk returned NULL\n");
    if (!bh->b_uptodate)
        ll_rw_block(READ,bh);
    while ((first=va_arg(args,int))>=0) {
        tmp=getblk(dev,first);
        if (tmp) {
            if (!tmp->b_uptodate)
                ll_rw_block(READA,bh);
            tmp->b_count--;
        }
    }
    va_end(args);
    wait_on_buffer(bh);
    if (bh->b_uptodate)
        return bh;
    brelse(bh);
    return (NULL);
}

void buffer_init(long buffer_end)
{
    struct buffer_head * h = start_buffer;
    void * b;
    int i;

    if (buffer_end == 1<<20)
        b = (void *) (640*1024);
    else
        b = (void *) buffer_end;
    while ( (b -= BLOCK_SIZE) >= ((void *) (h+1)) ) {
        h->b_dev = 0;
        h->b_dirt = 0;
        h->b_count = 0;
        h->b_lock = 0;
        h->b_uptodate = 0;
        h->b_wait = NULL;
        h->b_next = NULL;
        h->b_prev = NULL;
        h->b_data = (char *) b;
        h->b_prev_free = h-1;
        h->b_next_free = h+1;
        h++;
        NR_BUFFERS++;
        if (b == (void *) 0x100000)
            b = (void *) 0xA0000;
    }
    h--;
    free_list = start_buffer;
    free_list->b_prev_free = h;
    h->b_next_free = free_list;
    for (i=0;i<NR_HASH;i++)
        hash_table[i]=NULL;
}

buffer.c

2.1 缓冲区的初始化

首先，我们看一下缓冲区的初始化，缓冲区的初始话调用函数是buffer_init()函数，这个函数在main.c中被调用

void main(void)
{
    mem_init(main_memory_start,memory_end);
    trap_init();
    blk_dev_init();
    chr_dev_init();
    tty_init();
    time_init();
    sched_init();
    buffer_init(buffer_memory_end); //参数buffer_memory_end表示缓冲区的末端，对于16M内存，末端被设置成4Mb，对于8Mb内存的系统，缓冲区末端被设置为2Mb。
    hd_init();
    floppy_init();
    sti();
    move_to_user_mode();
    if (!fork()) {        /* we count on this going ok */
        init();
    }
    for(;;) pause();
}

缓冲区初始化示意图如下所示，缓冲区初始化过程为：从缓冲区开始start_buffer处和缓冲区末端buffer_end处分别设置缓冲块头结构和对应的数据块，直到缓冲区被分配完成

下面我们看一下buffer_init函数，该函数从缓冲区开始start_buffer处和缓冲区末端buffer_end处分别设置缓冲块头结构和对应的数据块，直到缓冲区被分配完成。其示意图见代码上面

void buffer_init(long buffer_end) //参数buffer_end是缓冲区内存末端。
{
    struct buffer_head * h = start_buffer; //其中start_buffer在文件开始处定义，即：extern int end; //end为内核代码结尾处 struct buffer_head * start_buffer = (struct buffer_head *) &end; //start_buffer为内核代码结为处的第一个buffer_header结构体
    void * b;
    int i;

    if (buffer_end == 1<<20) //如果缓冲区高端等于1Mb，因为640kb-1Mb被显示内存和BIOS占用，所以实际可用缓冲区内存高端位置应该是640kb
        b = (void *) (640*1024);
    else
        b = (void *) buffer_end;
    while ( (b -= BLOCK_SIZE) >= ((void *) (h+1)) ) { //这里初始化缓冲区，建立空闲缓冲块循环链表
        h->b_dev = 0;
        h->b_dirt = 0;
        h->b_count = 0;
        h->b_lock = 0;
        h->b_uptodate = 0;
        h->b_wait = NULL;
        h->b_next = NULL;
        h->b_prev = NULL;
        h->b_data = (char *) b;
        h->b_prev_free = h-1;
        h->b_next_free = h+1;
        h++;
        NR_BUFFERS++;
        if (b == (void *) 0x100000)
            b = (void *) 0xA0000;
    }
    h--;
    free_list = start_buffer;
    free_list->b_prev_free = h;
    h->b_next_free = free_list;
    for (i=0;i<NR_HASH;i++)
        hash_table[i]=NULL;
}

2.2 bread()、breada()、bread_page()

这三个函数都是缓冲块读取函数，他们都会进一步调用getblk()函数。

brelse()用于释放缓冲块

其中，我们定义了一个hash_table，共可存储307个buffer_head

struct buffer_head * hash_table[307];
#define _hashfn(dev,block) (((unsigned)(dev^block))%307) //hash函数，设备号和块号异或然后再和307取余。
#define hash(dev,block) hash_table[_hashfn(dev,block)]

并且在remove_from_queues()、insert_into_queues()、find_buffer()等函数中设置这个hash_table以及从hash_table中取值

动态变化的hash_table结构变化如下图所示，我们可以清楚的看到，buffer_head被组织成两个维度的链表：其一是free_list，其二是hash_table，hash_table的作用是能够根据设备号和块号通过hash函数快速的定位到这个buffer_head

图中虚线表示缓冲区中所有缓冲块组成一个双向循环链表。free_list是头指针

双向箭头表示散列在同一hash项中的所有缓冲块组成一个双向链表

下面我们看一下bread()代码。该函数根据设备号和块号获取buffer_head。

该函数的核心是getblk(dev,block)函数，见后面介绍

struct buffer_head * bread(int dev,int block)
{
    struct buffer_head * bh;

    if (!(bh=getblk(dev,block))) //getblk()函数作用是获取适合的空闲缓冲块
        panic("bread: getblk returned NULL\n");
    if (bh->b_uptodate)
        return bh;
    ll_rw_block(READ,bh);
    wait_on_buffer(bh);
    if (bh->b_uptodate)
        return bh;
    brelse(bh);
    return NULL;
}

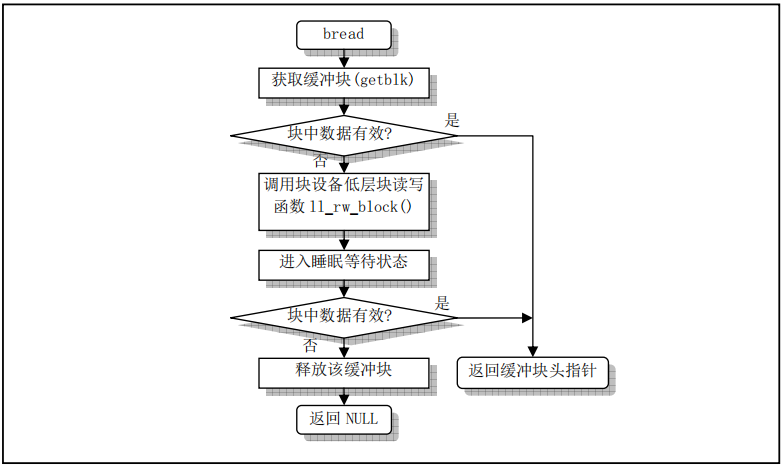

其执行过程也可参考下面的流程图

2.3 getblk()

该函数首先调用get_hash_table函数，在hash表队列中搜索指定设备号和逻辑块号是否已经存在。

如果已经存在，则立即返回该buffer_head；

如果不存在，则从free_list头开始对free_list进行扫描，寻找一个空闲缓冲块。具体过程为：从free_list头开始寻找，并且对各个空闲缓冲块做比较，根据b_dirt和b_lock组合而成的权值，比较哪个空闲块最合适。若找到的空闲块既没有被锁定也没有被修改，则停止寻找

若没有找到空闲块，则让当前进程进入睡眠状态，待继续执行时继续寻找

若该空闲块被锁定，则进程也需进入睡眠，等待其他进程解锁

若在睡眠等待过程中该缓冲块又被其他进程占用，则再重新从头开始搜索缓冲块；否则判断该缓冲块是否被修改过，若是，则将该块写盘，并等待该块解锁。如果此时该块又被其他进程占用，那么再从头开始执行getblk()。

在经历以上过程后，有可能在我们睡眠时，其他进程已经将我们所需要的缓冲块加进了hash队列中，因此，这里需要最后一次搜索一下hash队列。如果真的在hash队列中找到了我们所需要的缓冲块，那么我们又需要对该缓冲块做上面判断处理，因此又一次开始从头执行getblk()函数。

最后，我们找到了一块没有被进程使用、没有上锁、干净的空闲缓冲块。我们将该块引用次数置1，并复位其他几个标志，然后从空闲表中移除该块对应的buffer_head。在设置了该缓冲块所属的设备号和逻辑块号后，再将其插入hash表对应的表项首部，并链接到空闲队列末尾

最后返回这个buffer_head。

以上也就是最近最少使用算法(LRU算法)

上面的过程比较复杂，我们可以简单看一下，重要的是理解如下几点：

在缓冲区中，缓冲块头(buffer_head)被组织成两个数据结构，hash_table和free_list。hash_table的hash函数是根据设备号和块号计算的，free_list的初始化是在buffer_init()中进行的
某一时刻，某个块可能已经被读到了缓冲区中，也就是说在hash_table中；但是可能还有些块从未被使用过，这些没用过的缓冲块只存在于free_list中，不存在于hash_table中
当某个进程需要读某个设备的某个块时，首先从缓冲区的hash_table中找，找到就返回，找不到就在free_list中找，直到找到一个空闲块，然后将这个空闲块从free_list中删除，并且给字段赋值，然后方到hash_table中，同时放到free_list最后面。

#define BADNESS(bh) (((bh)->b_dirt<<1)+(bh)->b_lock)
struct buffer_head * getblk(int dev,int block)
{
    struct buffer_head * tmp, * bh;

repeat:
    if (bh = get_hash_table(dev,block))
        return bh;
    tmp = free_list;
    do {
        if (tmp->b_count)
            continue;
        if (!bh || BADNESS(tmp)<BADNESS(bh)) {
            bh = tmp;
            if (!BADNESS(tmp))
                break;
        }
/* and repeat until we find something good */
    } while ((tmp = tmp->b_next_free) != free_list);
    if (!bh) {
        sleep_on(&buffer_wait);
        goto repeat;
    }
    wait_on_buffer(bh);
    if (bh->b_count)
        goto repeat;
    while (bh->b_dirt) {
        sync_dev(bh->b_dev);
        wait_on_buffer(bh);
        if (bh->b_count)
            goto repeat;
    }
/* NOTE!! While we slept waiting for this block, somebody else might */
/* already have added "this" block to the cache. check it */
    if (find_buffer(dev,block))
        goto repeat;
/* OK, FINALLY we know that this buffer is the only one of it's kind, */
/* and that it's unused (b_count=0), unlocked (b_lock=0), and clean */
    bh->b_count=1;
    bh->b_dirt=0;
    bh->b_uptodate=0;
    remove_from_queues(bh);
    bh->b_dev=dev;
    bh->b_blocknr=block;
    insert_into_queues(bh);
    return bh;
}

2.3 其他一些函数

等待指定缓冲块解锁。

如果指定缓冲块b_lock字段置位，说明该缓冲块已被加锁。此时如果进程访问该缓冲块，则把该进程放入该缓冲块的b_wait队列中并且等待该缓冲块解锁。

static inline void wait_on_buffer(struct buffer_head * bh)
{
    cli();
    while (bh->b_lock)
        sleep_on(&bh->b_wait);
    sti();
}

2.4 数据同步的保证

数据结构信息与高速缓冲区中的缓冲块同步问题，由驱动程序独立负责
高速缓冲区中数据块与磁盘对应块的同步问题，由缓冲管理程序负责

3 bitmap.c

待补充

posted @ 2023-07-29 08:55 zhenjingcool 阅读(187) 评论(0) 收藏举报

刷新页面返回顶部
