借助AI快速绘制 E-R 图

Eg：
先让任意的AI根据题目要求生成E-R模型，并将E-R模型转换为关系模型
然后让AI使用标准的mysql语句给出数据库结构，并给出中文注释
就可以得到

-- 创建数据库
CREATE DATABASE IF NOT EXISTS `order_management` CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;

-- 使用数据库
USE `order_management`;

-- 创建客户表
CREATE TABLE `customers` (
  `customer_id` INT(11) NOT NULL AUTO_INCREMENT COMMENT '客户ID',
  `customer_name` VARCHAR(255) NOT NULL COMMENT '客户姓名',
  `contact_info` VARCHAR(255) NULL DEFAULT NULL COMMENT '联系方式',
  `id_number` VARCHAR(50) NULL DEFAULT NULL COMMENT '证件号码',
  `address` VARCHAR(255) NULL DEFAULT NULL COMMENT '客户地址',
  PRIMARY KEY (`customer_id`) USING BTREE
) ENGINE = InnoDB COMMENT = '客户表';

-- 创建订单表
CREATE TABLE `orders` (
  `order_id` INT(11) NOT NULL AUTO_INCREMENT COMMENT '订单ID',
  `order_date` DATE NOT NULL COMMENT '订单日期',
  `total_amount` DECIMAL(10, 2) NOT NULL DEFAULT 0.00 COMMENT '订单总金额',
  `customer_id` INT(11) NOT NULL COMMENT '客户ID',
  PRIMARY KEY (`order_id`) USING BTREE,
  CONSTRAINT `fk_customer_order` FOREIGN KEY (`customer_id`)
    REFERENCES `customers` (`customer_id`) ON DELETE CASCADE
) ENGINE = InnoDB COMMENT = '订单表';

-- 创建部件表
CREATE TABLE `parts` (
  `part_id` INT(11) NOT NULL AUTO_INCREMENT COMMENT '部件ID',
  `part_name` VARCHAR(255) NOT NULL COMMENT '部件名称',
  `description` TEXT NULL DEFAULT NULL COMMENT '部件描述',
  `unit_price` DECIMAL(10, 2) NOT NULL DEFAULT 0.00 COMMENT '部件单价',
  `quantity` INT(11) NOT NULL DEFAULT 0 COMMENT '部件库存数量',
  `total_price` DECIMAL(10, 2) GENERATED ALWAYS AS (`unit_price` * `quantity`) STORED COMMENT '部件合计价格',
  PRIMARY KEY (`part_id`) USING BTREE
) ENGINE = InnoDB COMMENT = '部件表';

-- 创建订单与部件关联表
CREATE TABLE `order_parts` (
  `order_id` INT(11) NOT NULL COMMENT '订单ID',
  `part_id` INT(11) NOT NULL COMMENT '部件ID',
  `quantity` INT(11) NOT NULL DEFAULT 1 COMMENT '部件数量',
  PRIMARY KEY (`order_id`, `part_id`) USING BTREE,
  CONSTRAINT `fk_order_part_order` FOREIGN KEY (`order_id`)
    REFERENCES `orders` (`order_id`) ON DELETE CASCADE,
  CONSTRAINT `fk_order_part_part` FOREIGN KEY (`part_id`)
    REFERENCES `parts` (`part_id`) ON DELETE CASCADE
) ENGINE = InnoDB COMMENT = '订单与部件关联表';

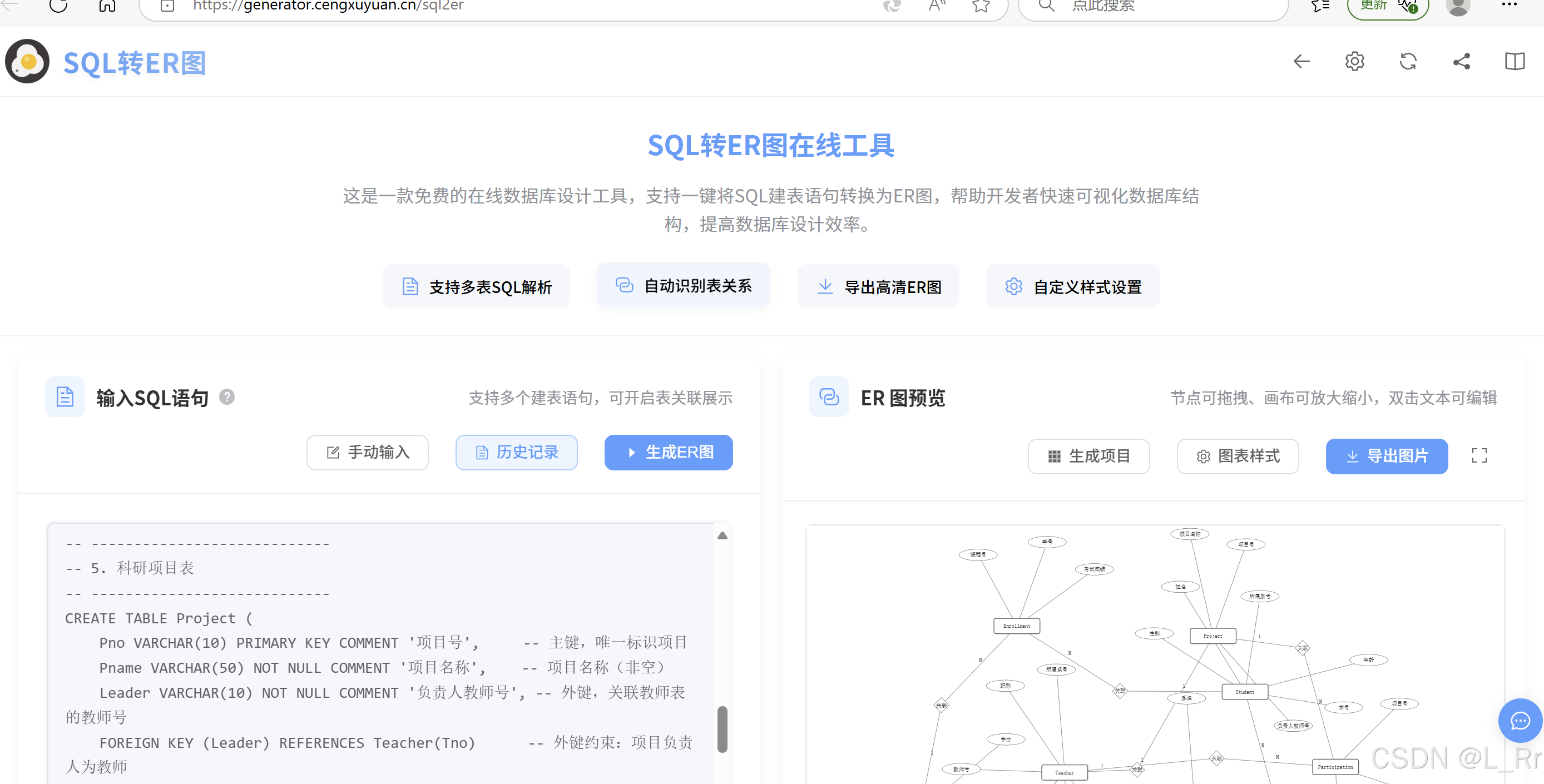

然后去SQL转ER图工具在线网站：https://generator.cengxuyuan.cn/sql2er
SQL转ER图工具在线网站

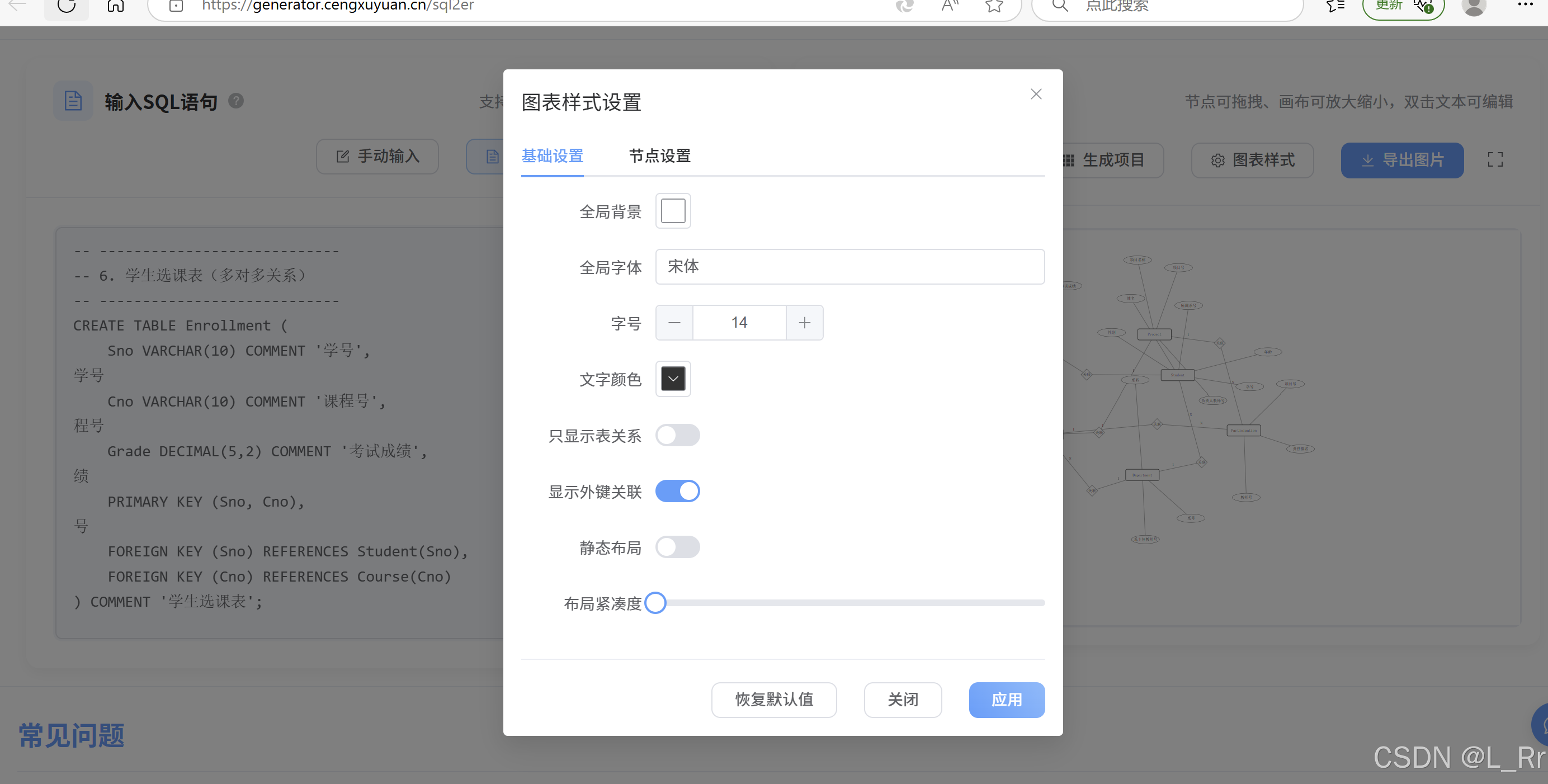

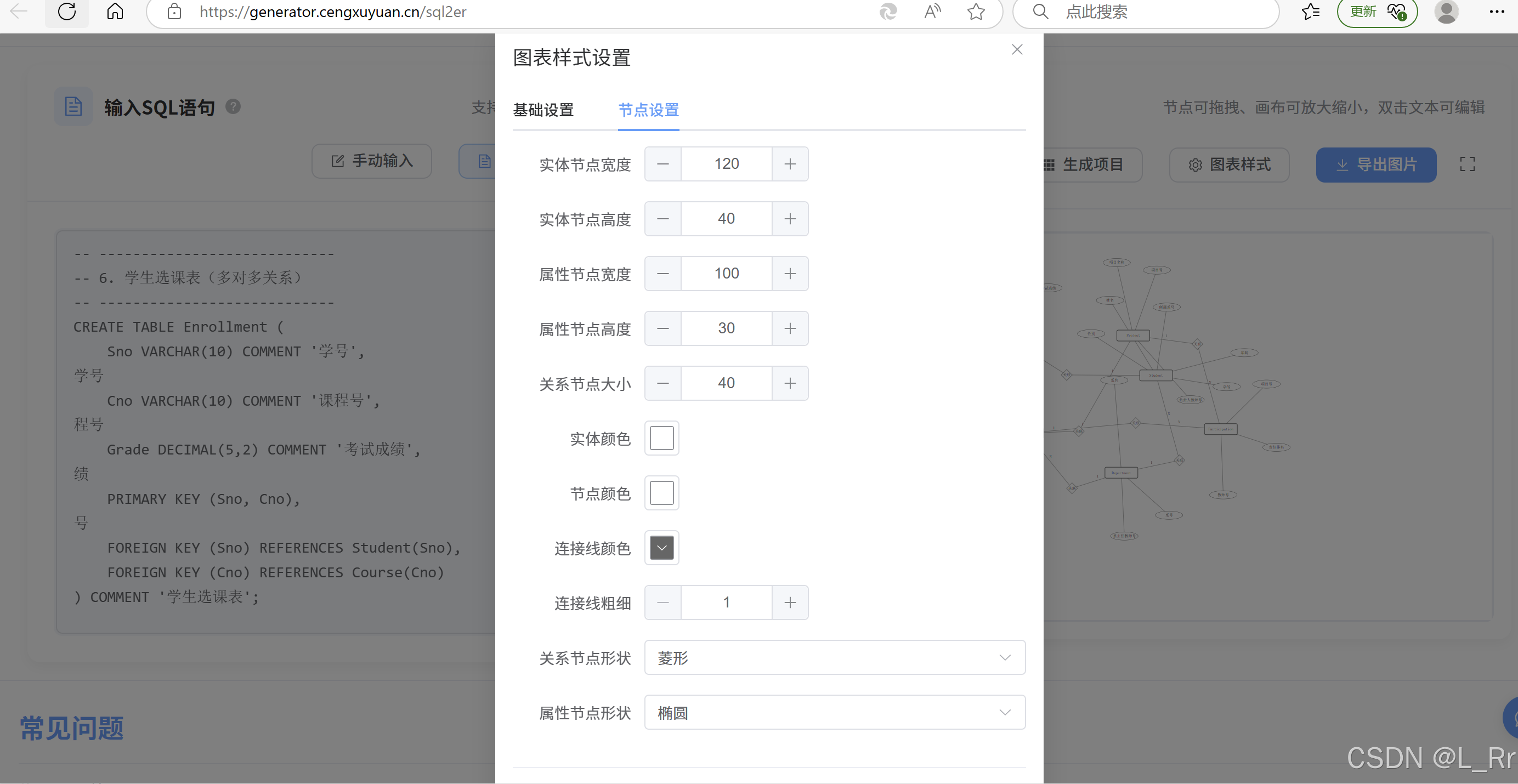

我们需要对图表样式进行设置


然后输入自己的SQL语句，点击生成E-R图

如果显示“检查一下SQL格式是否符合要求”

可以让AI再重新生成sql语句：

请定义好实体和属性以及关系定义，并再完善sql语句

或者

为了确保正确生成ER图，SQL建表语句需要遵循以下格式规范：

表名和字段名： 使用反引号(`)包围，例如：`user_info`、`user_id`
字段定义：
明确指定字段类型和长度，如：VARCHAR(50)、INT(11)
使用NOT NULL或NULL声明是否允许为空
可以使用DEFAULT设置默认值
建议为每个字段添加COMMENT注释
主键定义： 使用PRIMARY KEY在字段列表最后声明，例如：
PRIMARY KEY (`id`) USING BTREE
外键关系： 使用CONSTRAINT和FOREIGN KEY定义表之间的关系，例如：
CONSTRAINT `fk_user_role` FOREIGN KEY (`user_id`)
  REFERENCES `user` (`id`) ON DELETE CASCADE
表注释： 在表定义的最后使用COMMENT添加表说明，例如：
ENGINE = InnoDB COMMENT = '用户表';
完整的建表语句示例：

CREATE TABLE `user_info` (
  `user_id` INT(11) NOT NULL AUTO_INCREMENT COMMENT '用户ID',
  `username` VARCHAR(50) NOT NULL COMMENT '用户名',
  `email` VARCHAR(100) NULL DEFAULT NULL COMMENT '邮箱',
  `status` TINYINT(1) NOT NULL DEFAULT 1 COMMENT '状态',
  `create_time` TIMESTAMP NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  PRIMARY KEY (`user_id`) USING BTREE
) ENGINE = InnoDB COMMENT = '用户信息表';
注意事项:

生成的图片不符合预期时，可以尝试调整图片样式，如果没有相关配置选项，请反馈。
在开启外键关联显示下，如果SQL中有外键，请确保外键关联的表也存在。比如学生关联班级，请确保学生表和班级表同时出现。如果学生表中有外键关联班级表，班级表不存在则无法生成。
根据以上要求，再重新给出完整的代码

如果有插入数据的sql语句则不要复制
再去SQL转ER图在线工具里粘贴代码，生成E-R图
