CNN 核心组成与作用

在上一章里，我们通过实验验证了 MLP 在 MNIST 上表现优异，但在平移、旋转、噪声干扰以及跨数据集时暴露出明显局限性。这也就引出了我们要学习的下一个重要模型 —— 卷积神经网络（CNN, Convolutional Neural Network）。CNN 的出现，正是为了解决 MLP 丢失空间结构、参数冗余、泛化能力差 等问题。下面，我们用最直观、最通俗的话来理解 CNN 的核心组成。

1. 卷积层（Convolution Layer）
   • 是什么：就像拿着一个小“滤镜”在图片上滑动，局部扫描像素。
   • 能干嘛：找到局部特征，比如边缘、角点、纹理。
   • 为什么有用：
   • 相比 MLP 的“拉平处理”，卷积保留了图像的空间结构。
   • 卷积核参数共享，能大幅减少模型参数。
   • 天然具有 平移等变性，物体挪一点位置，特征也跟着挪，不会完全当成新模式。
2. 激活函数（ReLU 等）
   • 是什么：给线性的输出加一个“弯曲”，常用的 ReLU 就是把负数压成 0。
   • 能干嘛：让模型能学到复杂的非线性边界。
   • 为什么有用：如果没有激活函数，不管堆多少层卷积，最终还是线性模型。
3. 池化层（Pooling Layer）
   • 是什么：在一个小区域里，取最大值（Max Pool）或平均值（Avg Pool）。
   • 能干嘛：缩小图片尺寸，保留主要特征，丢掉冗余细节。
   • 为什么有用：让模型对小范围的平移和噪声更不敏感，也能减少计算量。
4. 归一化层（Batch Normalization）
   • 是什么：把中间特征做标准化，再通过可学习的参数缩放/平移。
   • 能干嘛：让训练更稳定，梯度不容易爆炸或消失。
   • 为什么有用：加快收敛，减少过拟合，是现代 CNN 的“标配”。
5. 残差连接（Residual / Skip Connection）
   • 是什么：输入绕个“捷径”加到输出上。
   • 能干嘛：解决网络太深时训练变差的问题。
   • 为什么有用：ResNet 的核心设计，让 CNN 可以轻松堆到上百层。
6. 全连接层（Fully Connected Layer）
   • 是什么：在 CNN 最后阶段，用全连接层把特征映射成具体的类别分数。
   • 能干嘛：完成最终的分类或回归任务。
   • 为什么有用：卷积负责“特征提取”，全连接负责“决策”。
7. 数据增强（Data Augmentation）
   • 是什么：对输入图片做随机裁剪、翻转、旋转、加噪声等。
   • 能干嘛：让模型“见多识广”，学会忽略无关扰动。
   • 为什么有用：直接提升泛化能力，比单纯依赖正则化更有效。
   CNN 的关键点就是：
   1. 局部感受野 —— 专注小区域，逐层叠加形成全局理解；
   2. 权重共享 —— 大幅减少参数；
   3. 平移等变性 + 池化近似不变性 —— 对位置、尺度更鲁棒；
   4. 层次化特征 —— 从边缘到纹理，再到整体语义。

这就是为什么 CNN 在视觉领域一举超越 MLP，成为计算机视觉的基石。

import torch, torch.nn as nn, torch.nn.functional as F
import torchvision
import torchvision.transforms as T
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt

# ==== 配置参数 ====
DATASET     = "mnist"    # "mnist" 或 "fashion"
EPOCHS      = 5
BATCH_SIZE  = 128
LR          = 1e-3
USE_AUG     = True

# ==== 设备选择 ====
device = torch.device("cuda" if torch.cuda.is_available() else
                      "mps" if hasattr(torch.backends, "mps") and torch.backends.mps.is_available()
                      else "cpu")
print("Using device:", device)

# ==== CNN 模型 ====
class SmallCNN(nn.Module):
    def __init__(self, in_ch=1, num_classes=10):
        super().__init__()
        self.features = nn.Sequential(
            nn.Conv2d(in_ch, 32, 3, padding=1), nn.ReLU(),
            nn.Conv2d(32, 32, 3, padding=1), nn.ReLU(),
            nn.MaxPool2d(2),  # 28->14
            nn.Conv2d(32, 64, 3, padding=1), nn.ReLU(),
            nn.Conv2d(64, 64, 3, padding=1), nn.ReLU(),
            nn.MaxPool2d(2),  # 14->7
        )
        self.fc = nn.Sequential(
            nn.Flatten(),
            nn.Linear(64*7*7, 128), nn.ReLU(),
            nn.Linear(128, num_classes)
        )
    def forward(self, x): return self.fc(self.features(x))

# ==== 数据加载 ====
if DATASET == "mnist":
    TrainSet = torchvision.datasets.MNIST
    TestSet  = torchvision.datasets.MNIST
else:
    TrainSet = torchvision.datasets.FashionMNIST
    TestSet  = torchvision.datasets.FashionMNIST

train_tf = T.Compose([
    T.RandomAffine(degrees=10, translate=(0.05,0.05)) if USE_AUG else T.Lambda(lambda x:x),
    T.ToTensor()
])
test_tf = T.ToTensor()

train_set = TrainSet("./data", train=True,  download=True, transform=train_tf)
test_set  = TestSet("./data", train=False, download=True, transform=test_tf)

train_loader = DataLoader(train_set, batch_size=BATCH_SIZE, shuffle=True)
test_loader  = DataLoader(test_set,  batch_size=512, shuffle=False)

# ==== 训练与评估函数 ====
def train_one_epoch(model, loader, opt):
    model.train(); total, correct, loss_sum = 0,0,0
    for x,y in loader:
        x,y = x.to(device), y.to(device)
        opt.zero_grad()
        out = model(x)
        loss = F.cross_entropy(out,y)
        loss.backward(); opt.step()
        loss_sum += loss.item()*y.size(0)
        pred = out.argmax(1); correct += (pred==y).sum().item(); total+=y.size(0)
    return loss_sum/total, correct/total

@torch.no_grad()
def evaluate(model, loader):
    model.eval(); total, correct, loss_sum = 0,0,0
    for x,y in loader:
        x,y = x.to(device), y.to(device)
        out = model(x)
        loss = F.cross_entropy(out,y)
        loss_sum += loss.item()*y.size(0)
        pred = out.argmax(1); correct += (pred==y).sum().item(); total+=y.size(0)
    return loss_sum/total, correct/total

# ==== 主训练 ====
model = SmallCNN(in_ch=1,num_classes=10).to(device)
opt   = torch.optim.Adam(model.parameters(), lr=LR)

for ep in range(1,EPOCHS+1):
    tr_loss,tr_acc = train_one_epoch(model,train_loader,opt)
    te_loss,te_acc = evaluate(model,test_loader)
    print(f"Epoch {ep}/{EPOCHS} | "
          f"train acc {tr_acc*100:.2f}% | test acc {te_acc*100:.2f}%")

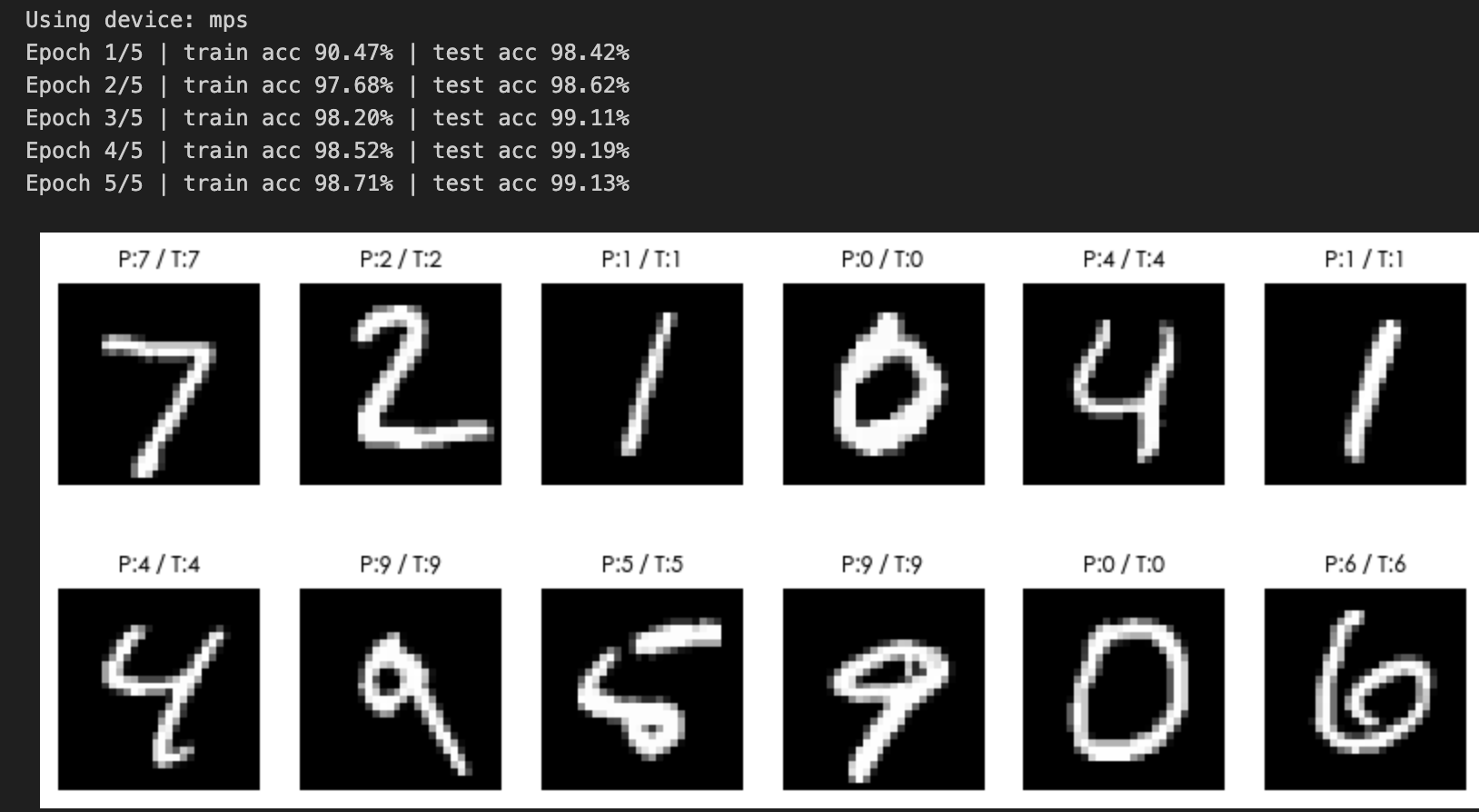

# ==== 可视化部分预测 ====
x,y = next(iter(test_loader))
x_vis = x[:12]; y = y[:12]
with torch.no_grad():
    pred = model(x_vis.to(device)).argmax(1).cpu()
plt.figure(figsize=(10,4))
for i in range(12):
    plt.subplot(2,6,i+1)
    plt.imshow(x_vis[i,0],cmap="gray"); plt.axis("off")
    plt.title(f"P:{pred[i].item()} / T:{y[i].item()}",fontsize=9)
plt.show()
