三级网络技术

一、二进制互换十进制

128 64 32 16 8 4 2 1

255 127 63 31 15 7 3 1

子网掩码：
30/ : 11111111.11111111.11111111.11111100 = 255.255.255,252

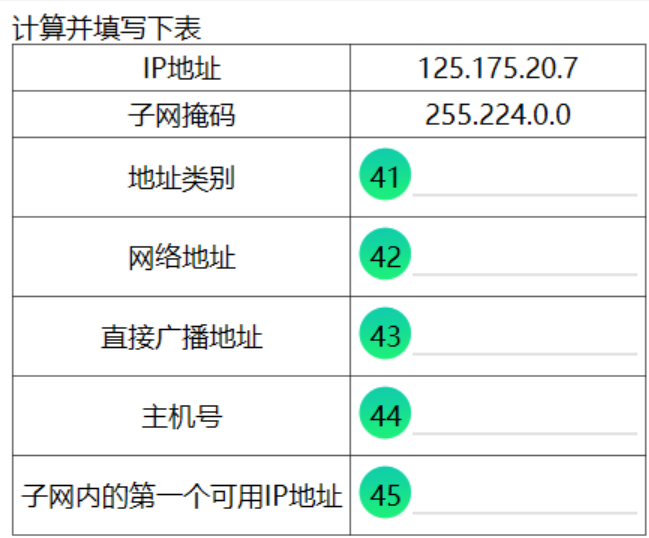

二、IP表格

  1. 受限广播地址：255.255.255.255

  2. 地址类别：125 A类
    A类：1-127
    B类：128-191
    C类：192-223

  3. 网络地址：网络位不变，主机位变0
    IP：125.175.20.7
    01111101.10101111.00010100.00000111（IP地址）
    11111111.11100000.00000000.00000000（子网掩码）
    01111101.10100000.00000000.00000000（网络地址）
    网络地址：125.160.0.0

  4. 直接广播地址：网络位不变，主机位变1
    125.191.255.255

  5. 主机号：网络位变0，主机位不变
    00000000.00001111.00010100.00000111
    0.15.20.7

  6. 第一地址：网络地址加1
    125.60.0.1

  7. 最后一个可用的IP地址：直接广播地址减1
    125.191.255.254

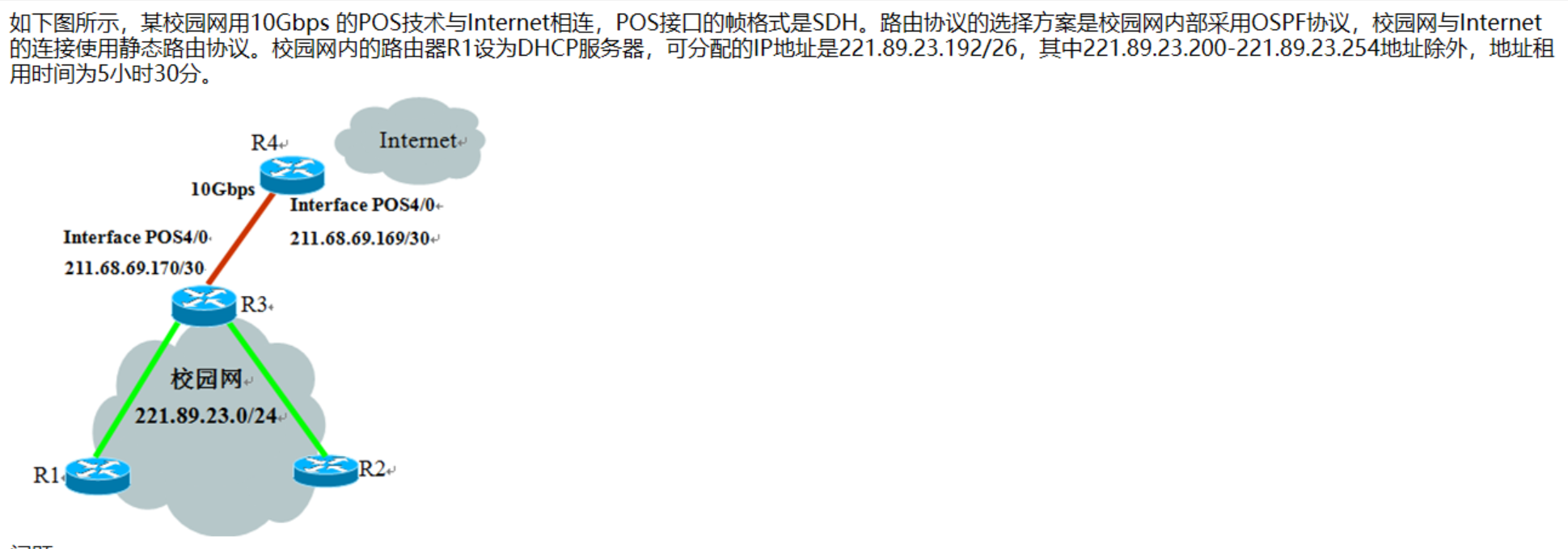

三、IP校园网

（一）ip route

1.校园网内的路由器R1，R2，R3
ip route 0.0.0.0 0.0.0.0 下一跳路由器地址

2.校园网外的路由器R4
ip route 校园网ip地址 校园网子网掩码 下一跳路由器地址

  • 特殊情况：校园网内有多个地址，就需要先聚合，在判断独立的路由器

例题
Router-R2 (config) #ip route 0.0.0.0 0.0.0.0 211.68.69.170
Router-R3 (config) #ip route 0.0.0.0 0.0.0.0 211.68.69.169
Router-R4 (config) #ip route 211.89.23.0 255.255.255.0 211.68.69.170

（二）crc

  • crc 32

题目如果给定16时填16

  • Router-R3 (config-if) #crc 32

（三）bandwidth

  • Bandwidth 带宽（kps）

  • 1GPs = 1000MBp = 1000000kps

  • 例题
    Router-R3 (config) bandwidth 10000000

（四）ip address

1.loopback接口的ip地址
配置命令：ip address loopback接口的ip地址 255.255.255.255

2.真正的ip地址
配置命令：ip address ip地址 子网掩码

（五）pos framing

pos framing sonet/sdh （看题目要求）

1.给出sonet填sonet，给出sdh填sdh
2.不区分大小写
3.sonet 对应s1s0 0，SDH 对应 s1s0 2

例题
POS接口的帧形式是SONET
Router-R3 (config-if)#pos framing sonet

（六）post flag

  • Post flag s1s0 0（sonet）s1s0 2（sdh）

（七）lease
Lease 天 小时 分钟，不足一天写0

例题
Router-R1(dhcp-config)#lease 0 5 30

（八）network area

  1. Network 校园网ip地址 校园网反子网掩码
  2. area 0 range 校园网ip地址 校园网子网掩码
  • 特别注意：多个校园网要先聚合

例题
Router-R3(dhcp-config)#area 0 range 211.89.23.0 255.255.255.0

（九）router ospf

  • router ospf 进程号（一般是65）

（十）dhcp

1.要某些IP地址不参与DHCP地址分配，可以在全局配置模式下，使用“ip dhcp excluded-address”命令将要> 保留的地址从地址池排出

Router-R3 (config)#ip dhcp excluded-address 221.89.23.200 211.89.23.254

2.设置地址池名字

配置地址池名称的语句是ip dhcp pool 地址池名字

（十一）配置ip地址池的子网地址和子网掩码和ip地址池的缺省网关（只有表格题会出现）

1.network + ip地址 + 子网掩码
2.default-router + 缺省网关

（十二）特殊题型

R3的访问控制列表配置

1.封装udp端口

Router-R3(config)#access-list 130 deny up any any eq 1034

2.允许任何ip

Router-R3(config)#access-list 130 permit ip anyany

3.Router-R3(config-if)#ip 130 in

（十三）打开端口

  • no shutdown

（十四）配置异步串行接口的命令ansync default ip adress

四、VLAN连接

46.enable

47.130 5/2

48.222 5/8

49.3/8 on dot1q

50.3/8 vlan 130 222

五、DHCP报文分析

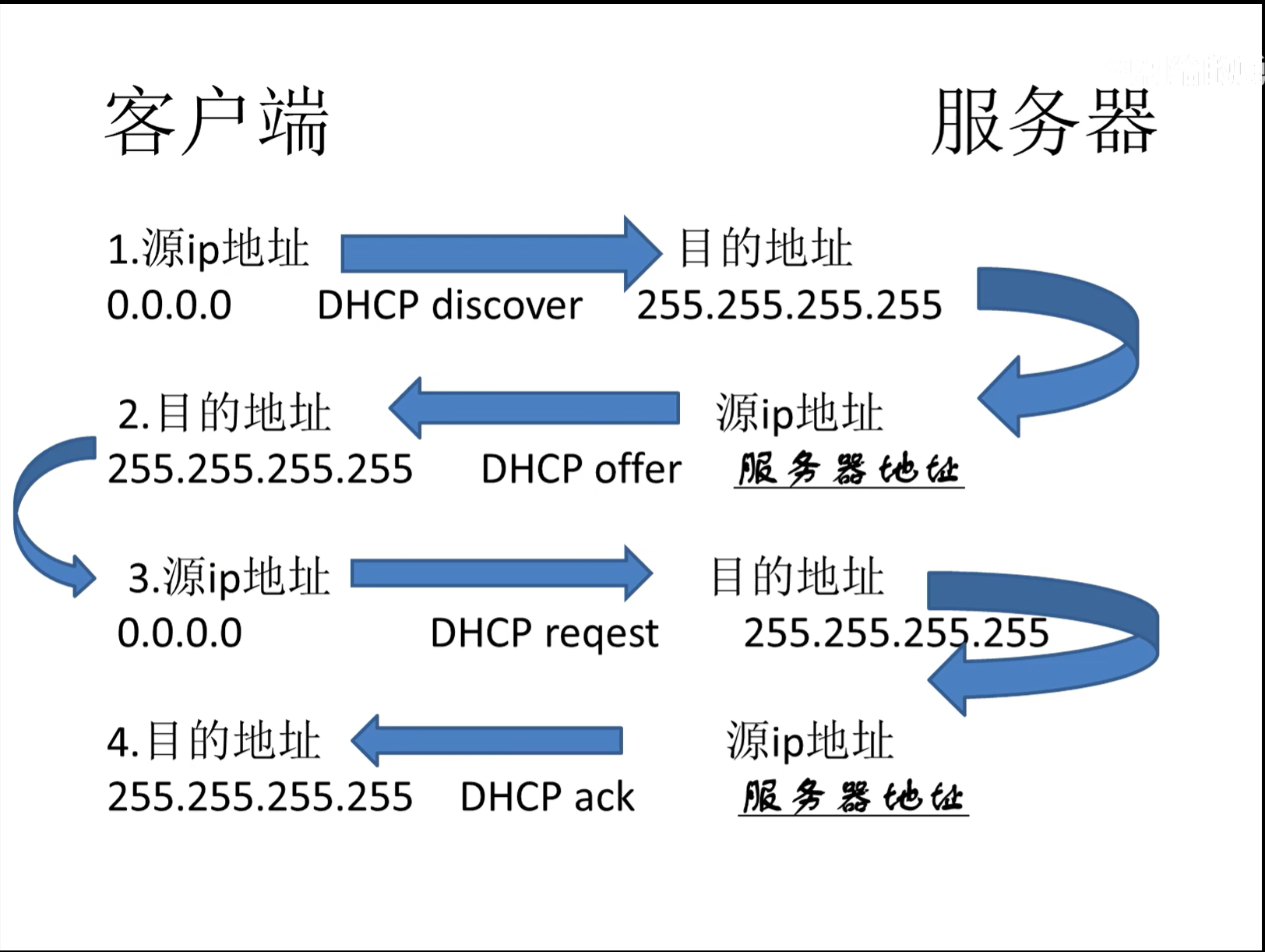

（一）考点1

3.request

  • Client address（客户端地址）
  • Subnet musk（子网掩码）

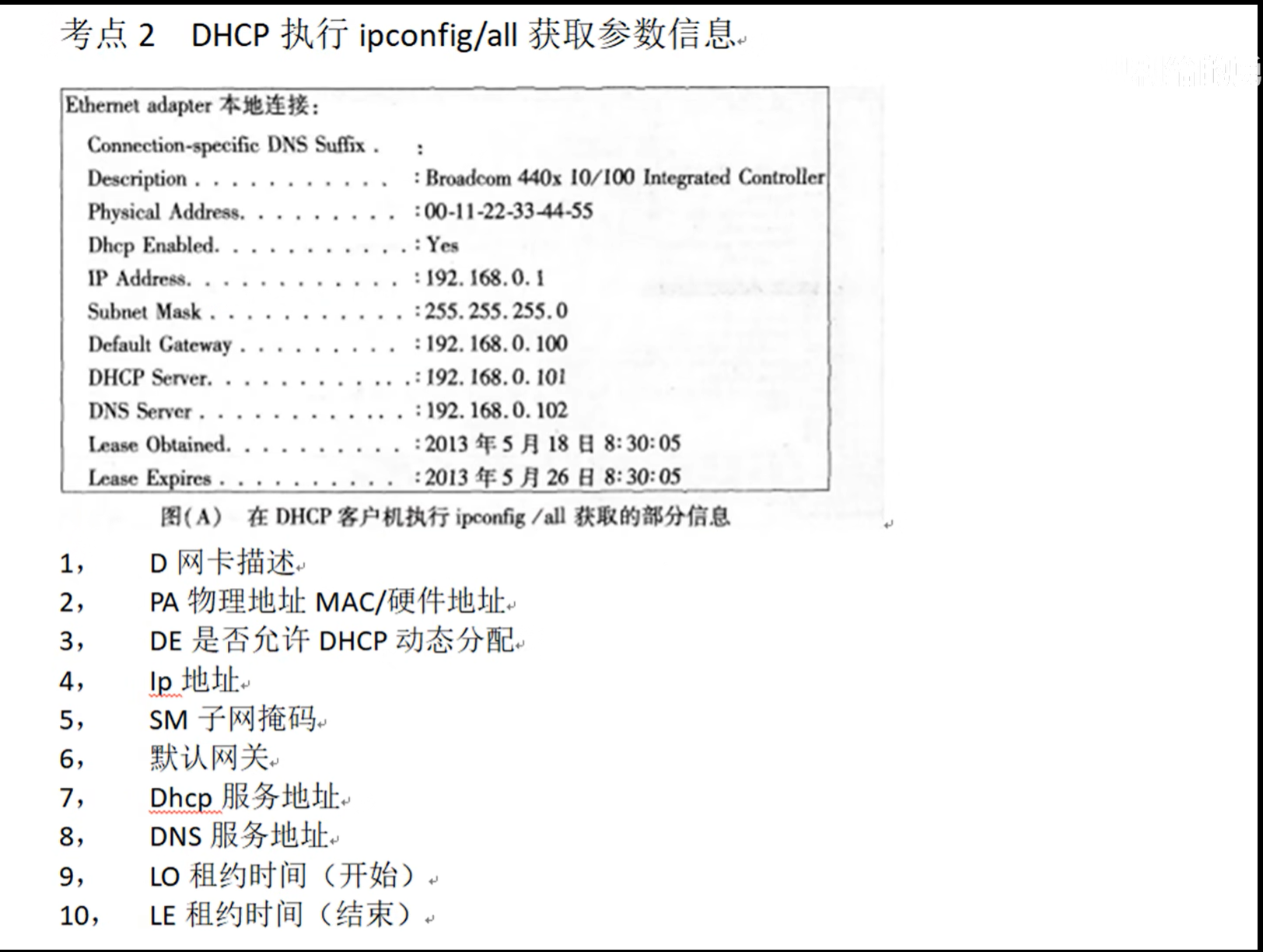

（二）考点2

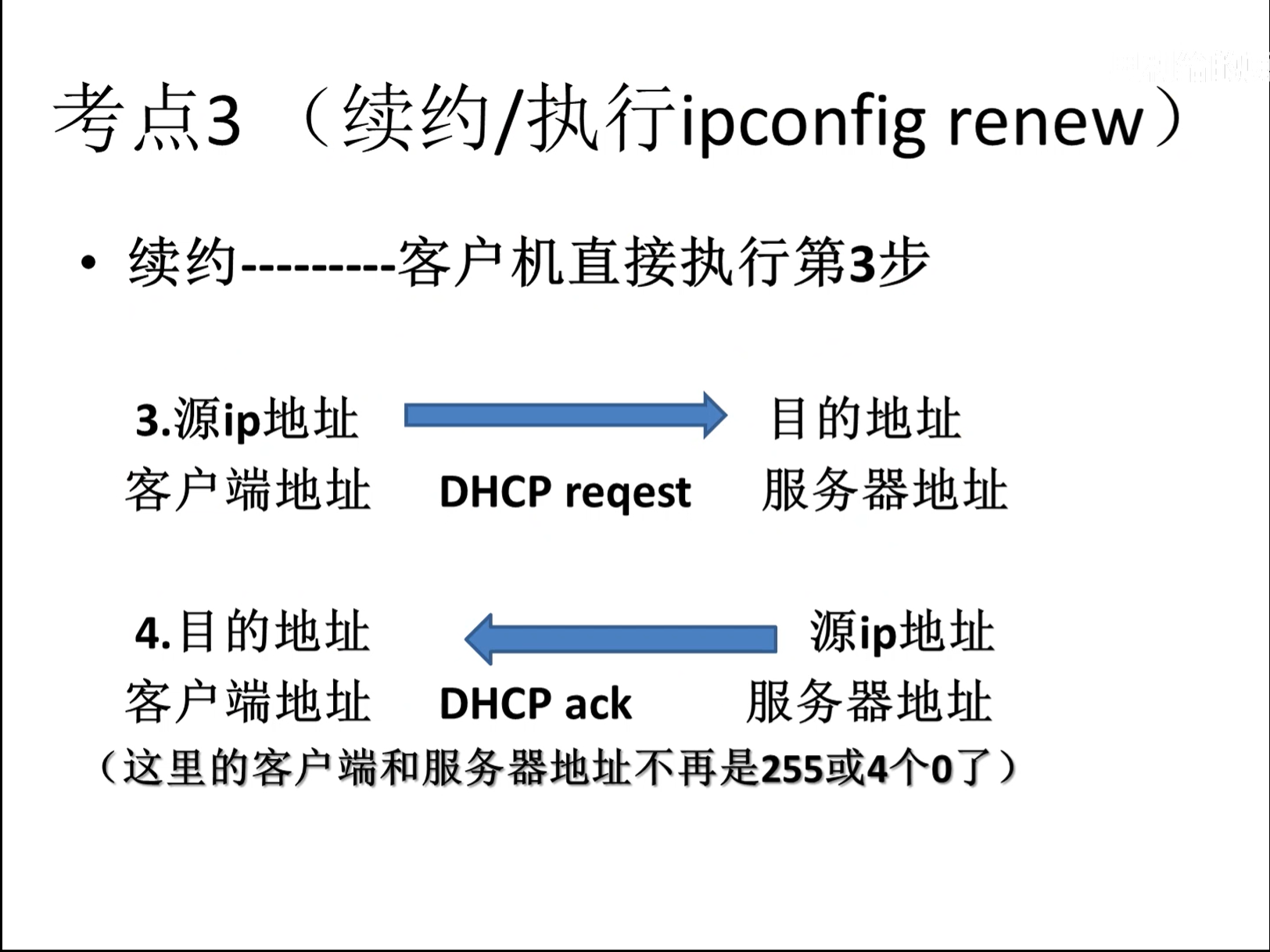

（三）考点3

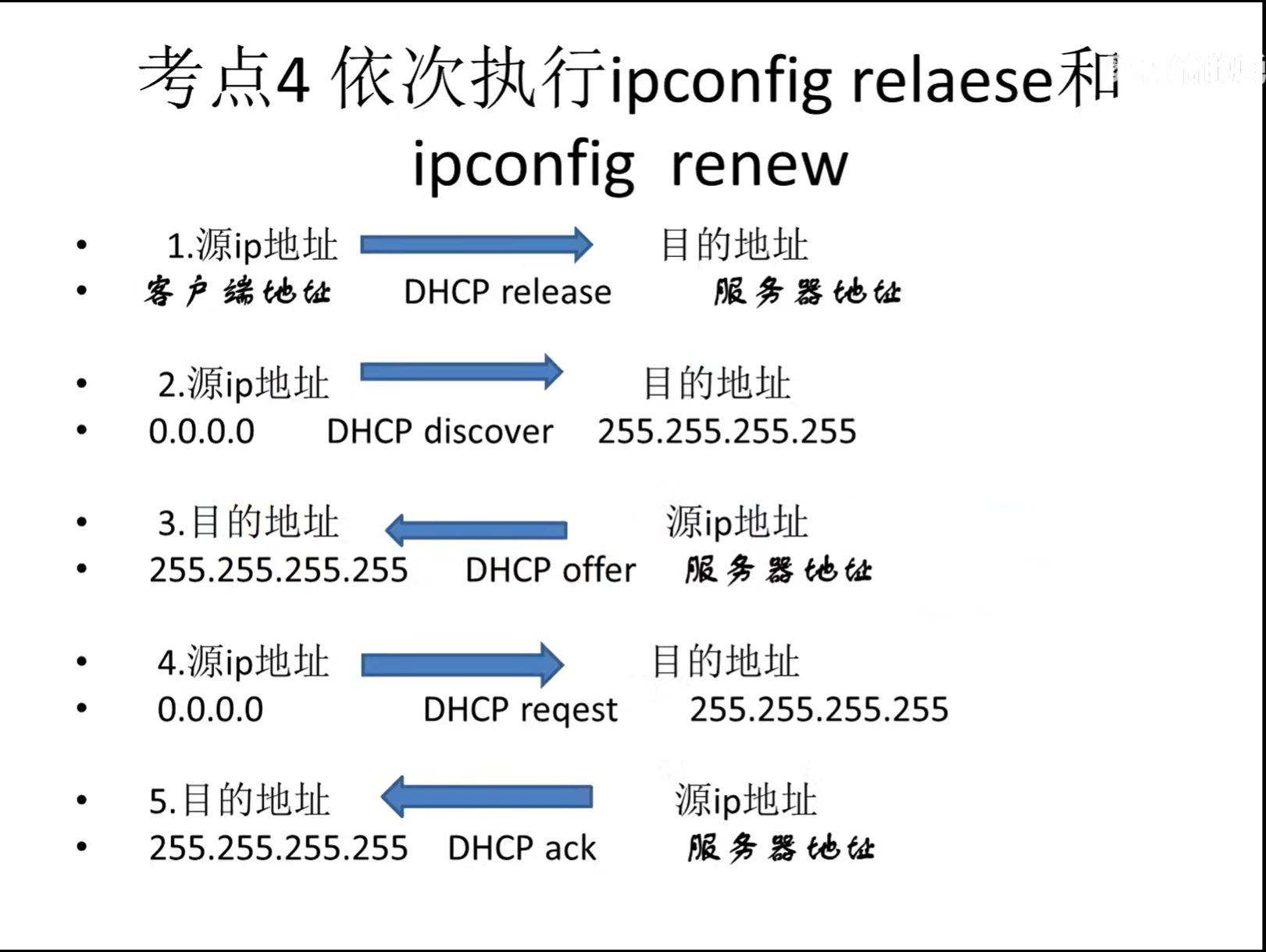

（四）考点4

4.request

（五）专业英语

  • Client 客户机

  • Sever 服务

  • Address 地址

  • Destination 地址

  • Source 来源

  • Release 释放

（六）广播MAC地址

  • ffffffffffff

（七）UDP

  • 端口号：68 67

（八）bytes

  • 6bytes

（九）Relay Agent

  • 0.0.0.0

六、Sniffer抓包分析

（一）考点1 DNS域名解析

  • C : C - D

  • R : D - S

（二）考点2 TCP三次握手

3.get

  • SEQ ACK

1.第一次握手，SEQ随机

2.第二次握手，ACK的值 = SEQ + 1 SEQ随机

3.第三次握手，ACK的值 = SEQ + 1 SEQ随机

（三）考点3 FTP命令

（四）考点4 URL

  • 观察Destination port（目的端口）和Sorce port（源端口）

  • 如果端口是21（FTP-Ctrl），则URL是ftp://域名 + 其他内容

  • 如果端口是80（Http），则URL是http://域名 + 其他内容

  • 如果端口是443（Https），则URL是http://域名 + 其他内容

（五）考点5 主机执行的命令

  • 如果出现了ftp，则命令是“ftp域名”

  • 如果出现了Time-to-live和Echu时，执行的命令为“tracert+域名”

  • 出现Echo(ping)和Echo reply时，执行的命令为“ping 域名”

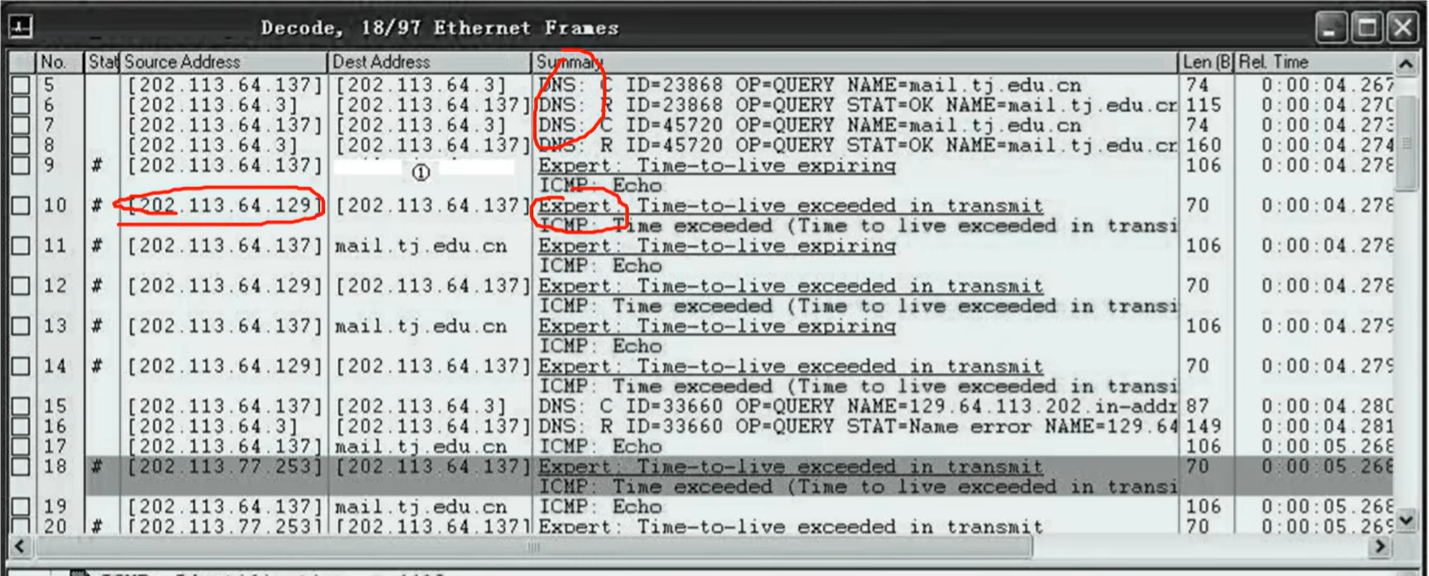

（六）考点6 主机IP/DNS服务器IP

  • 在概要中找到开头为DNS的行数

  • 开头为DNS C的那一行Source Address是主机IP

  • 开头为DNS R的那一行Source Adress是服务器IP

  • DNS中，C请求，R回复

  • Source address = ()C

（七）考点7 protocol

  • protocol = 1(ICMP)

  • protocol = 6(TCP)

  • protocol = 17(UDP)

（八）考点8 Type

  • Type = 0(Echo-veply)

  • Type = 8(Echo)

  • Type = 11(Time Exceeded)

（九）考点9 网络号的长度

  • 28

（十）考点10 主机是什么服务器，其提供的具体服务的端口是？

  1. ftp - 21

  2. DNS - 53

  3. DHCP - 67

  4. HTTP - 80

  5. HTTPS - 443

（十一）考点11 Sniffer捕获分析

  • 同时捕获的数据包，使用Sniffer内置的整数据包生成器

  • 显示捕获的所有数据包，使用Sniffer内置的DNS域名解析

（十二）考点12 执行Tract命令（TTL和ICMP）时

  • 完成了DNS解析后
    IP地址-域名

（十三）考点13 Destination

  • NAME后面

（十四）考点14 具备的功能是

  • 路由

（十五）考点15 主机的功能是

  • DNS

  • 缺省端口是53

（十六）考点16 配置的网关

  • DNS配置完成后，Expert第一行出现的字就是网关

（十七）考点17 打开的窗口

  • Protocol Distribution

（十八）考点18 被访问网站的端口是（统计网络流量）

  • Source port

（十九）考点19 彩虹屁（Ping）找mac地址

  • Dst

（二十）考点20

  • 主机JACKSON

（二十一）考点21

  • SYN 02

七、S0 - S1连接

3个地址的汇聚

  • 求同存异原则

  1. 后座不能全是0

  2. 后座不能全是1

  3. 3个地址汇聚时子网掩码最大是29/

八、子网掩码和IP地址段

（一）监听所有流量

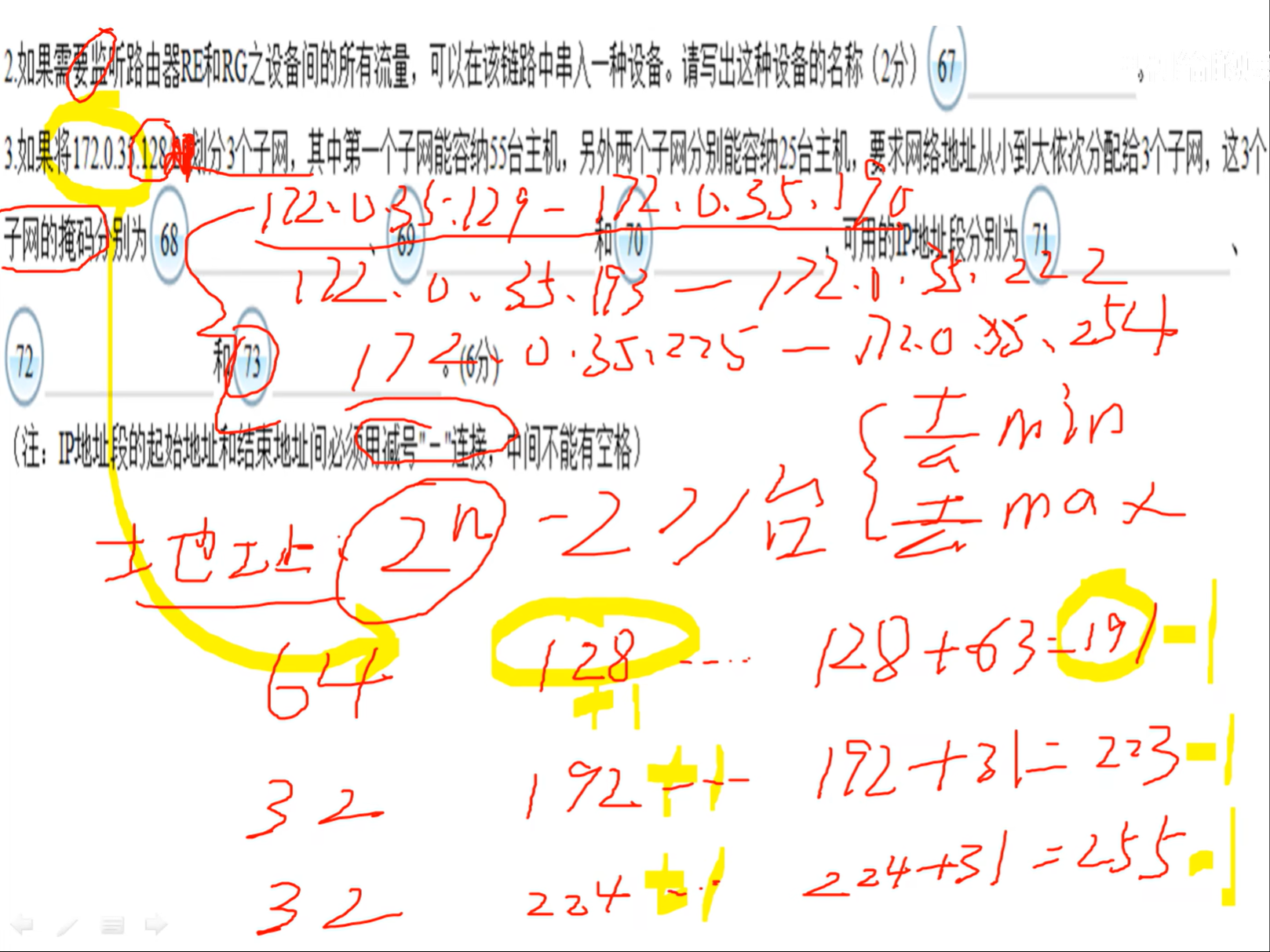

  • TAP

（二）子网掩码划分

  • 2**n - 2 >= x

  • 32 - n

（三） IP地址段

  • 地址：2**n

（四）发现恶意数据包

  • IPS

（五）探测传输命令

  • tracert

（六）如果图中的防火墙FW为Ciaso PIX525

  • 部分内网需要访问外网，需要使用的两个配置命令依次是nat和global

  • 允许内网的FTP服务器向外网提供服务，需要使用的配置命令是fixup protocol ftp

  • 需要内网的服务器配置一个公网IP地址，请写出应该使用的配置命令static

九、VLAN配置

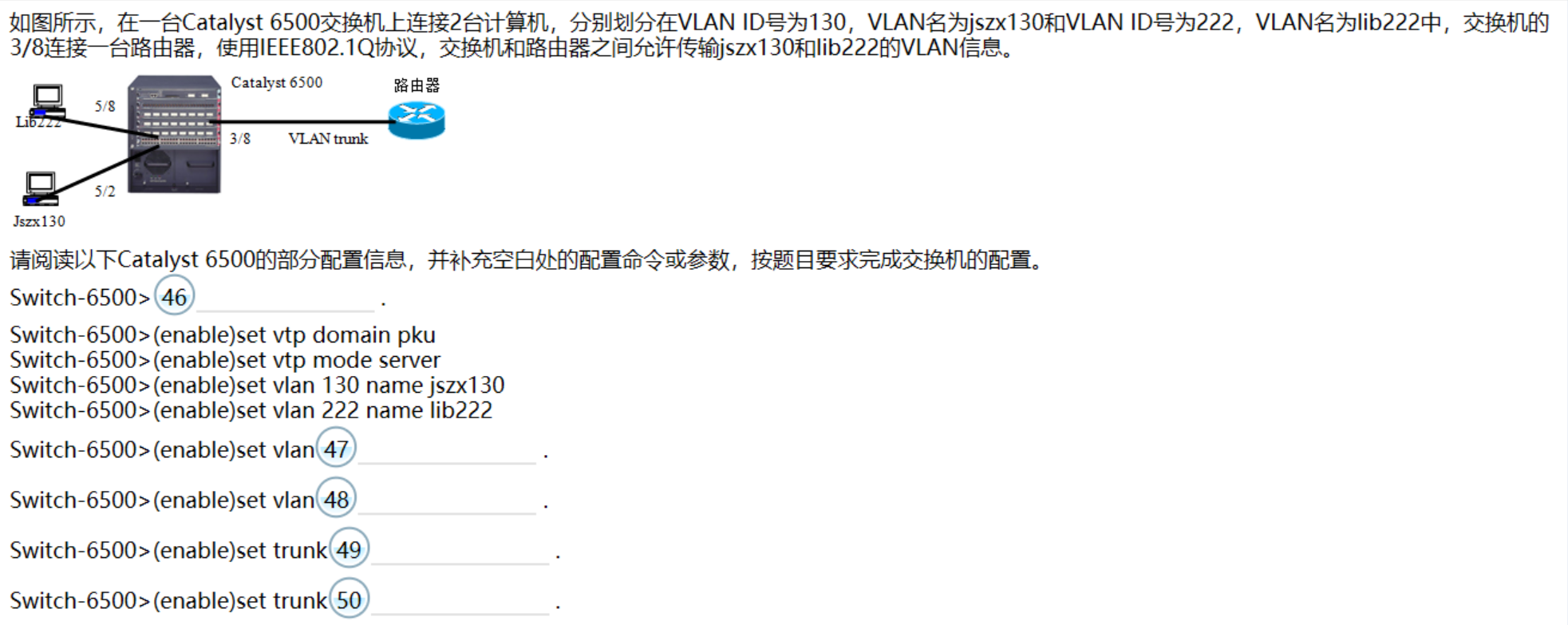

（一）交换机Catalysy 6500 系列VLAN的配置

1.进入配置界面

出现Switch-6500>，该处需要通过enable命令进入配置界面

2.为交换机端口分配VLAN（分配顺的顺序和上面建立VLAN的顺序要相同）

Switch-6500>(enable)set vlan 130 name jszx 130

Switch-6500>(enable)set vlan 222 name lib 222

130 5/2 222 5/8

3.第一个set trunk为交换机配置VLAN Trunk模式，封装VLAN协议，端口号为3/8，封装协议为IEEE802.1Q

3/8 on dot1q

4.第二个set trunk为交换机设置中允许中继的VLAN

（交换机与路由器之间允许传输的信息）端口号 VLAN 数值1，数值2

3/8 vlan 130,222

（二）交换机Catalysy 3524系列VLAN的配置

1.建立VLAN vlan <vlan_ID> name <vlan_name>

2.端口分配 switchport access <vlan_ID>

3.开启端口 no shutdown

4.将端口设置为中继模式 switchport mode trunk

5.封装协议 switchport trunk encapsulation dot1q

6.只允许V100和V200流量通过 switchport trunk allowed vlan 100,200
