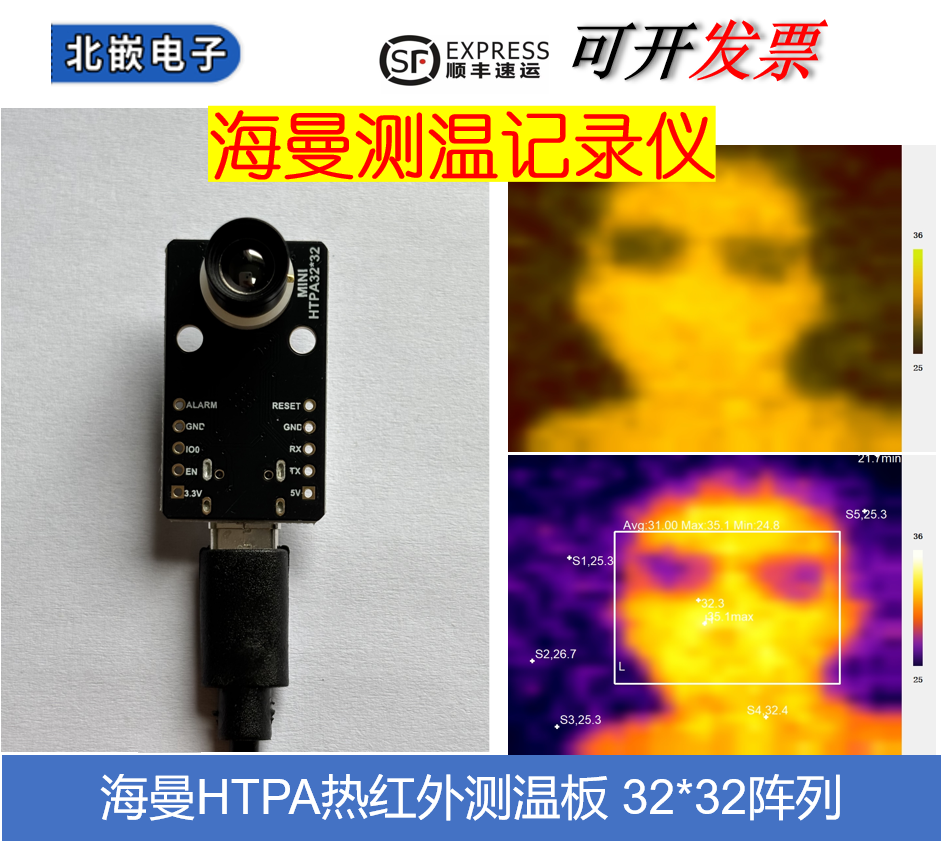

海曼HTPA32X32红外热成像 测温采集记录仪 多点实时温度分析

1、描述 这是一款小巧迷你科研实验测温热成像多功能热像记录仪，模块带一路ALARM报警信号3.3v电平,一系统复位和参数复位接口，一路TTL串口TXD RXD接口，自带USB串口芯片，TYPEC直插电脑显示串口，搭配多功能电脑软件，温度数据看得清楚，是家庭、实验室、工业等不可缺少的工具。

https://item.taobao.com/item.htm?ft=t&id=968489726325
2、特征： ·ESP32双核处理器 ·目标温度测量范国为-40~1000°C，帧速率6.7FPS ·电脑软件可显示并追踪最高温度，最低温度，中心点温度，可以多选、点选温度位置。 ·24 种不同的配色方案，包括彩虹、铁黑、灰度、冷热等 ·沉金高端PCB板 ·5V 1A Typec数据线供电，可以长时间插电使用 ·可以电脑软件保存热力图、所有温度数据、图表 3、规格： 材质：沉金PCB板材 红外传感器分辨率：3232 精度：+-2°C 存储照片分辨率：640480最低，视窗体大小而定 温度测量范

点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！点击查看详情！！

围：-40℃~+1000℃ 视场角(FOV):L5.0 33° 工作温度：-10°C-80°C（仅参考） 工作湿度：RH 70% （仅参考） 报警功能：带报警ALARM引脚电平3.3V触发 串口接口：TXD RXD 可以接单片机 USB串口：自己带USB串口芯片 供电接口：3.3v/5v 配色方案：24种不同的配色方案 存储方式：图片和温度数据 存储容量:电脑实时存储，容量视硬盘大小而定 文件格式：JPG,DAT，CSV 电源规格： 电源适配器5V/2A 产品尺寸 21*34mm 产品重量：5g(此值不固定，仅供参考) 工作时间：不间断可插电一直使用 4、用途： 高精度非接触温度测量 安防、入侵检测 人体温度检测 智能楼宇环境温度测控 汽车空调控制 微波炉、烤箱温度检测与控制 工业零件温度监测 可视化温度传感器 5、原理 其工作原理是黑体辐射定律，物体的温度越高，所发出的红外辐射能力越强，经过芯片处 理得到温度数据。 6、软件使用： 1、热力图多点分析、ROI框选区域 热力图分析可以显示当前被测物体的最高温度、最低温度、中心目标固定温度，可以点选位 置显示该位置的温度，最多可以点选1024个位置点位。ROI框选区域分析，显示该框选区域 的最高温度、最低温度、平均温度。 2、温度曲线显示 曲线显示当前被测物体的最高、最低、中心固定点、平均温度、自定义5条曲线和ROI曲线

保存的数据文件： 1、 CSV ：1024个温度点数据、自定义数据点；2、DAT数据文件 （可分析）；3、 jpg ： 热力图(带分析温度点、色卡条)、图表

参数设置 1、温度补偿 2、报警：全局高温报警、全局平均报警、ROI高温报警、ROI平均报警、全局百分比数高温报警 、ROI百分比数高温报警 3、反射率设置 4、ROI区域上传与获取、获取最高、最低、平均、最高温坐标 5、查询全局高温点坐标 6、设置设备ID,设置设备输出时间间隔 7、S1点位上传 8、查询全局最高、最低、中心、平均温度 9、波特率设置

【操作概要】

货物到手，将TYPEC数据线插到模块，USB插电脑(前提保证电脑USB 5V供电稳定，如果不稳定更换USB口、插USB HUB，TYPEC HUB等，台式电脑插主机后面USB),电脑设备管理器有设备串口号，无串口号有感叹号(WIN10以上在感叹号上面右键自动更新驱动等待完毕；其他电脑请安装驱动软件) 打开热成像实时分析软件App_vxx.exe，(有隐藏界面，点软件配置，去掉所有勾选项)，点扫描串口号 选择设备串口号，点打开串口即可显示热成像画面(如果有打开请先点击关闭再点击打开串口号)

一、 概述

海曼HTPA32*32是一款低成本非接触红外点阵测温模块。 工作电压 3.3-5v，体积小。

其工作原理，是黑体辐射定律，物体的温度越高，所发出的红外辐射能力越强，经过芯片

处理得到温度数据。此模块通过USB串口与电脑通信、TTL串口或IIC接口与单片机通信，此外集成扩展板型号带一路报警器和RS485。该产品测温点阵数量多， 像素高。能在一般的环境分辨出人体型。 串口的默认波特率460800bps，有连续输出测温数据，单片机开发板通过TYPEC 串口与电脑连接。

二、 产品特点

（1）、体积小

（2）、点阵数量多

（3）、串口TTL通信

（4）、USB串口通信

（5）、一路报警3.3V电平引脚

（6）、RS485+报警器模块(注：仅限带集成板的型号,单独模块不带RS485与蜂鸣器)、

（7）、支持多平台软件：WINDOWS、MacOS、Ubuntu(AMD64位)、树莓派pi(ARM64位)

三、产品应用

（1）、非接触温度测量

（2）、移动物体测温

（3）、可视图形测温

（4）、人员存在检测

四、产品参数

测量范围 -40°~ 1000°

分辨率 0.1°

测量精度 ±2 °

重复精度 ±2 °

响应频率 6.7FPS

工作电压 3.3~5 V

工作电流 42mA

工作温度 -40°~ 85°
————————————————
