IO424使用Socket收发Modbus协议格式数据时发生粘包问题的解决办法。

本文于2021年8月6日首发于博客园，博文已同步至作者微信公众号，转载请注明。

最近参与了公司的一个项目，使用山东某公司的IO424产品（作者未通过本文获取任何商业和非商业收益，如有侵权，请联系我删除）来做数据交互。

项目大概的需求是：当传感器感应到产品，或者感应不到产品（即上升沿和下降沿）时，会使IO424的数据输入（DI口）发生变化，并将此变化发送出去。

IO424一共有4个DO口，4个DI口。我要从IO424发来的数据中，分别判断4个DI口的状态。由于之前对Modbus协议不是特别的理解，也没有遇到过数据粘

包的问题，导致这次项目的进展有所拖延，经过一周时间的突击学习Modbus，以及数据粘包问题，解决了问题，幸而没有造成太大的影响，期间在与售后

的交流中，学习到不少产品以外的知识，感谢他们的真诚和耐心帮助。



咱们现在进入正题: 我遇到的第一个问题是，如何解析IO424发来的数据。第二个问题是，发来的数据格式有时会被打乱，无法解析。

那么下面就开始解决问题，在以后的内容中，将不再提及Modbus这个词，因为对于不了解Modbus的朋友，反而会造成干扰。

为了使本文更具有通用性，IO424一律使用“设备”一词来代替。

一，如何理解设备发来的数据

       1， 按照项目的实际需求，我在设备上开启了主动上报功能（有上升沿或者下降沿时，设备会将数据发送到上位机）。本项目使用网口来收发数据。

       　　某次通信，我收到了以下数据：11-42-00-20-00-08-02-01-00-EA-19。含有EA这样的字眼，说明他是16进制的，共11个字节，通过阅读说明书，

  　　　以及咨询技术售后和查资料等，我大概理解了这串数据的意思：

      　　11：设备号，在组网时用于区分设备。

 　  　　42：功能码，不是本文重点，先不用管他是什么。

　　　　00-20：代表设备上的一段硬件地址，您需要有简单的单片机或者PLC知识。

       　　00-08：表示寄存器单元长度，您需要有简单的单片机或者PLC知识。

       　　02：字节数。

       　　01-00：收到的数据。

　　　　EA-19：CRC校验数据。

       2，我从Socket的缓存中读取11个字节（11这个数字很重要，后面还会使用），就会得到这串数据。那如果我读12字节呢？就会得到

　　　　11-42-00-20-00-08-02-01-00-EA-19-00这样的数据。如果读13个字节呢？就会得到11-42-00-20-00-08-02-01-00-EA-19-00-00，除

　　　　去这有意义的11个字节，其他读到的都是0，都是无意义的空值，所以写程序的时候，读取长度为11就足够了，再多了读取到的都是

　　　　无意义的0（您应当对Socket的缓存有一定的认识）。其中对我们有意义的，就是01-00这个数据了。

　　3，刚才说了，他是16进制的，用Windos系统自带的程序员计算器计算一下，0100的十进制是256，256这个数字怎么和4个DI口的状态对

　　　　应上呢？说明书上没写！我对着屏幕一头雾水，不知道该怎么办。对着屏幕沉默了半天，不知道该怎么办。我把产品反复的放进不同的

　　　　DI口，分析我收到的每一组数据。当我把产品放进DI2，我收到的数据是11-42-00-20-00-08-02-03-00-EB-79，有意义的数据是03-00，

　　　　他的十进制是768，768又怎么和4个DI口对应上呢？说明书上没写！我对着屏幕一头雾水，不知道该怎么办。对着屏幕沉默了半天，不

　　　　知道该怎么办。

　　　4，后来无意中，我想起来售后的一句话，CRC校验时，高低位要对调一下。我试着把01-00这个数据对调一下，变成了0001，把03-00对

　　　　调一下，变成0003。0001对应的十进制是1，0003对应的十进制是3，这个数字怎么和4个DI口的状态对应上呢？对着屏幕沉默了半天，不

　　　　知道该怎么办。

　　   5，后来，就在盯着屏幕发呆的时候，我注意到了程序员计算器中的二进制，1的二进制是0001，3的二进制是0011，刚好是四位，是不是就对

　　　　应着DI的4个口的状态呢？经过我反复的取放测试，果然是这个样子，这中间还有一个弯。比如0011，他依次对应的是DI4,DI3,DI3,DI1四个口

　　　　的状态，0表示没有产品，1表示有产品。0011意思就是，DI4,DI3没有产品，DI2,DI1有产品。

　　　6，至此，已经完全的解析出了设备发来的数据，回想一下学习的过程，简直如同是在破案。学艺不精，影响项目进度，惭愧。



二，下面说一下数据粘包的问题，以及是怎么解决的。

　　　1，按照上一步对设备发来数据的理解，编好了程序，先跑起来看看撒

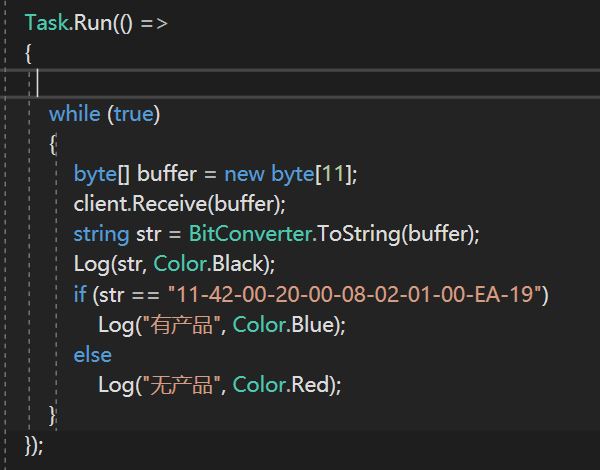

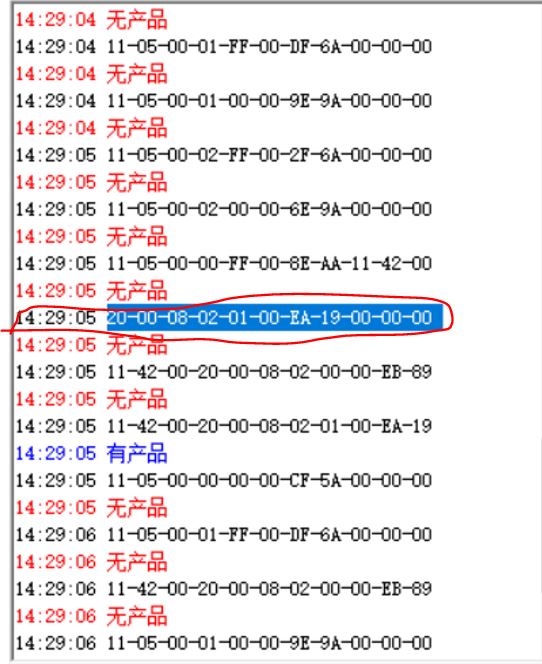

　　　2，果然，还是出问题了。有一天，我收到了这样一组数据：



             20-00-08-02-01-00-EA-19-00-00-00。这是什么个意思，是程序有问题，还是设备有问题？沉思了好久，突然想到，这是不是就是传说中的

　　　　粘包啊？当初学习Socket的时候，看见过这个词，但是一直没遇到过。后来想了想，由于我在设备上也开启了DO口上报，并且DO口上报非

 　　　  常的频繁，可能在300毫秒以内，估计就是导致了粘包，两次产生的数据合并在一起发送，就出问题了。

　　　3，发现了问题，怎么解决呢？对着屏幕上的一堆数据又是一顿沉默。观察了好久，终于想起来，这些数据都是有规律的。例如，我只需要DI上报，

　　　　而DI上报，是有固定的长度（11位）和格式的。抓住这个特点，我又修改了一下程序，变成了这样：

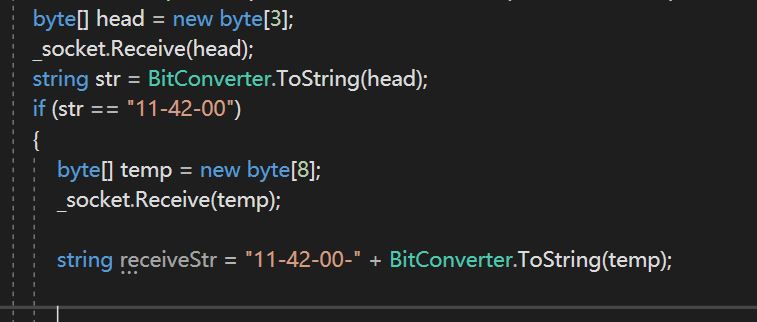

            简单说来，就是先尝试在Socket缓存读取3个字节，如果这三个字节是11-42-00,那么我就确定他是来自于DI上报的数据，接着再去缓存读取8个字节，

　　　  3+8=11，刚好就把这次DI上报的数据读完了。这11个字节，就是DI上报的一个完整的数据。就不会再发生粘包了。

　　4，以前学习Socket，大都会看到一句话：byte[] head = new byte[1024],为什么是1024，而不是1023或者1025呢？大都没有说明具体的含义是什么。

             那么接下来，我就按照我的理解，以及测试结果，大概的说一下我的理解吧。



三， Socket中的缓存，以及byte[] head = new byte[1024]的理解。

             1， 我们从收发数据讲起（再底层的我也不懂了）：

　　　　     每当我们建立起一个有效的Socket连接，系统就会给这个Socket实例分配一个存储空间，这个空间大小有个默认值，不同的操作系统是不一样的，当然，

　　　　　我们也可以重新指定这个存储空间的大小。这个存储空间，就是我们通常所说的缓存。他会接收另一端Socket发来的数据，并且一直存储，直到主动去到

　　　　　这个缓存去读取数据，或者Socket失效，否则，缓存区的数据就会一直存在（存疑，没有验证过数据可以保存多久）。

　　　　2，那么byte[] head = new byte[1024]这句话到底什么意思呢？为什么不是1023或者1025呢？其实他的意思是：本次我想从缓存区读取1024个字节。

              3，那么问题又来了，当我从缓存区读取1024个字节之后，缓存区发生了什么？不理解这个，就很难解决粘包的问题。

　　　　4，下面我根据自己的理解，画个简单的示意图（红色字体为缓存区长度，黑色和蓝色字体数为接收到的数据）：

　　　　　　

　　　　　　我们假定本次建立的Socket实例，系统给我我们分配了24个字节长度的缓存空间。并且，另一端的Socket已经给我们发来了数据：

　　　　　　255，2，1，102，200，102，89。如果我不主动去读取，这些数据就会一直保存在缓存区，直到缓存区被后来的数据塞满（缓存区）

                      被塞满之后，系统该如何处理已经存在数据，以及如何处理正在发来的数据呢？欢迎大家继续研究验证）。下面，我们来读取缓存区中的

　　　　　数据。先读取3个字节吧，byte[] head = new byte[3]，读取完之后，缓存区的数据发生了什么变化呢？他变成了这样：

　　　　　　

                发生了什么？通过对比，我们知道，255，2，1这3个字节没有了，102，200，102，89被向前移动了，后面的全部补0。如果此后另一端的Socket

　　　　 再发来数据，缓存区的数据，就变成了下面这个样子：

　　　　　

               其中蓝色字节，就是另一端的Socket再次发来的数据。那我们在编程的时候，就不能再去读大于4个字节长度的数据了，如果我们尝试读取大于4个字

　　　　节长度的数据，这将发生粘包。

　　　　5，所以解决本次粘包的问题，我是先尝试读取3个字节，如果是11-42-00，我再继续读取8个字节，一共是11个字节，构成一个完整的数据包。缓存区数据一

　　　　　旦被读取，他们就不存在了，后面的数据会自动往前填充（当然，根据各个框架下的API,您也可以使用补偿，偏移等方式，来读取指定位置的字节，

　　　　　指定的字节被读取以后，不知道缓存区的数据变成了什么样子，有心的朋友可以做个验证）。

　　　　6，由于本次项目，是购买的成品设备，无法自定协议来解决粘包问题。当我们在项目中遇到Sokcet收发数据高并发时，可以自定协议，来解决。
