MAT分析内存溢出- ShardingSphere JDBC的缓存泄露问题

MAT分析Dump文件：
　　1、设置MemoryAnalyzer.ini中的-Xmx为需要用的大小，否则会遇到打开dump文件报错。。
　　2、dump文件导出配置：在节点配置中增加dump导出

-XX:+HeapDumpOnOutOfMemoryError
-XX:HeapDumpPath=/path/to/dump/heapdump.hprof

　　3、dump文档加载出来后，图示如下：

核心指标解析：

Histogram：直方图，列出每个类的实例数量
- Objects：对象个数
- Shallow Heap：浅堆，表示对象占用多少内存。
- Retained Heap：深堆，表示对象依赖的底层所有对象的总内存。
- with outgoing references：此对象引用了哪些对象
- with incoming references：此对象被谁引用　　
Dominator Tree：支配树，列出最大的对象以及它们使哪些对象保持存活。
Top Consumers：按类和包对最占用资源的对象进行分组打印。
Duplicate Classes：检测由多个类加载器加载的类。
Leak Suspects：怀疑内存泄露
Top Components：列出占堆总大小超过 1% 的组件报告。
Component Report：组件报告，分析属于同一个根包或类加载器的对象。

可排查的问题类型：

内存泄漏（Memory Leak）
- 特征：内存占用持续增长，最终触发OutOfMemoryError。
- 常见场景：静态集合未清理、监听器未移除、ThreadLocal使用不当、资源未关闭（流、连接）等。
内存溢出（OOM）
- 堆内存不足：对象过多且无法回收。
- 元空间 / 永久代溢出：类加载过多或常量池过大。
内存使用效率低
- 大对象频繁创建（如大字符串、大数组）导致 GC 频繁。
- 缓存设计不合理（如缓存未设置过期策略，导致对象堆积）。
线程相关问题
- 线程泄漏（线程创建后未销毁，持有大量资源）。
- 死锁或阻塞导致的资源无法释放。

排查流程：
1、定位可疑区域：查看报告中的Leak Suspects，每个Suspect会【显示可疑对象占用内存比例】；重点看Problem Suspect 1（最可能的泄漏点），记录其对象类型（如java.util.HashMap）和支配树路径（如MyCache → HashMap → Entry[]）。

　　解析：org.springframework.boot.loader.LaunchedURLClassLoader @0x4c0005138 是一个类加载器，占用了约 2,014,349,632 字节（占比 67.97% ），这些内存主要是因为加载了 com.google.common.cache.LocalCache$Segment[] 这个实例导致的堆积。可能存在内存泄漏或者该部分对象占用内存过大的情况，需要进一步结合代码里对 Guava Cache（即 com.google.common.cache 相关）的使用逻辑，比如缓存对象是否没有合理失效、缓存配置的容量是否过大等，来排查为何会出现这么高的内存占用。
　　Keywords：关键信息，列出了关键的类和类加载器等标识，方便定位和关联代码及相关组件，com.google.common.cache.LocalCache$Segment[] 表明是 Guava 缓存的段数组相关，org.springframework.boot.loader.LaunchedURLClassLoader @0x4c0005138 是加载这些类的类加载器实例标识，可辅助在代码和类加载机制层面去深挖问题根源。点击 Details 通常能查看更详细的对象引用链、内存占用细节等，助力进一步分析内存问题。

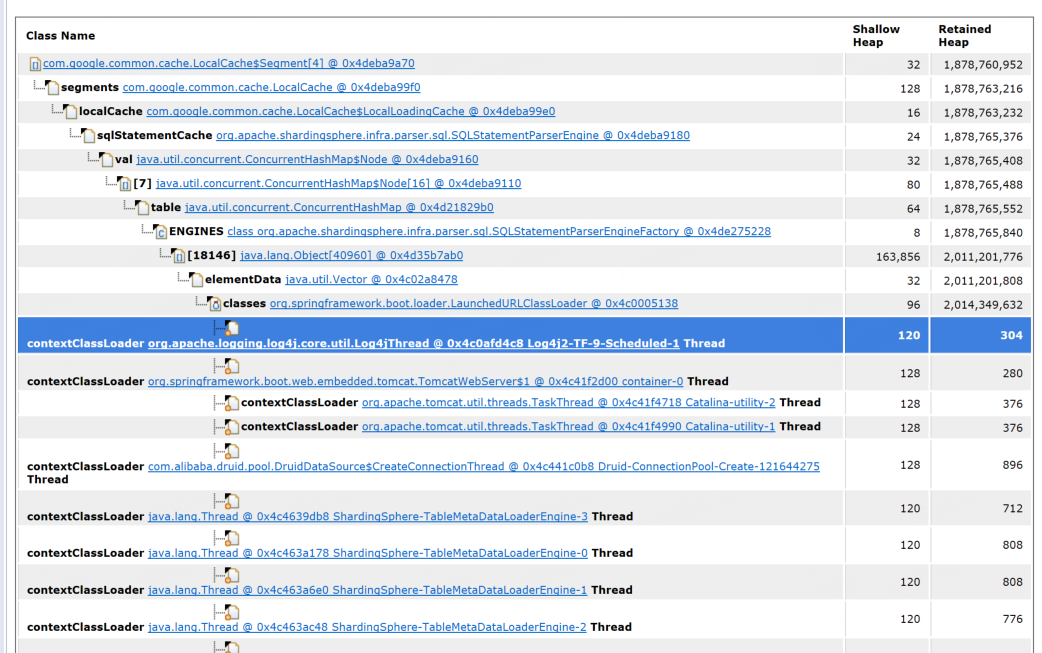

2、分析details：

　　解析：

从引用链看LocalCache → loadingCache → sqlStatementCache ，说明是 ShardingSphere 的 SQL 语句解析缓存（SQLStatementParserEngine 相关）在占用内存。
逐层展开后，最终关联到 org.springframework.boot.loader.LaunchedURLClassLoader 加载的类（classes 节点），体现了类加载器持有缓存对象，导致内存无法释放。
下方多个线程（如 Log4j 线程、Tomcat 线程、ShardingSphere 元数据加载线程等）的 contextClassLoader 都指向 LaunchedURLClassLoader，说明这些线程在运行时依赖该类加载器加载的类。若线程未正确终止或类加载器未被释放，会进一步延长缓存对象的生命周期，加剧内存占用。

　　从这里就可以看出SQLStatementParserEngine 相关的内存占用非常大，

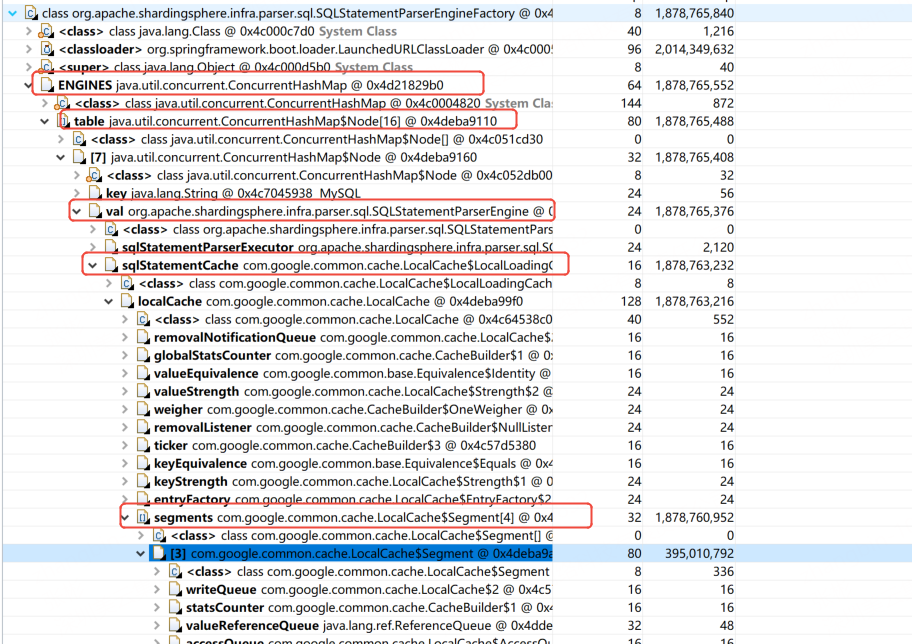

3、跟踪引用链with outgoing references

　　关键路径：SQLStatementParserEngineFactory → ENGINES（ConcurrentHashMap） → SQLStatementParserEngine → sqlStatementCache → LocalCache → segments（LocalCache$Segment[]）。这是 ShardingSphere SQL 解析缓存的完整引用链，segments 数组是内存堆积的直接载体（对应最初的 LocalCache$Segment[] 占用问题）。
　　内存占比验证：LocalCache 的 Retained Heap 高达 1,878,763,216（约 1.75GB），说明缓存对象确实在此大量堆积。
　　以上只是为了从不同的区域去看，同样也可以从直方图去看，根据Retained Heap降序，找出top对象信息，并看引用链。
4、结合业务代码分析：

组件关联：所有内存堆积都关联 SQLStatementParserEngine（ShardingSphere 负责 SQL 解析缓存的核心类）和 LocalCache（Guava Cache 实现），且 SQLStatementParserEngine 是 ShardingSphere JDBC 的内置组件，说明缓存逻辑由 ShardingSphere 触发。
缓存特性：ShardingSphere JDBC 默认会缓存 SQL 解析结果（通过 SQLStatementCache），若未合理配置缓存容量 / 过期时间，或业务场景中SQL 多样性极高（如动态参数 SQL 过多），就会导致缓存无限堆积，符合 “缓存泄漏” 特征（对象无法被 GC 回收，内存持续增长）。
找到ShardingSphere 缓存配置的核心类，ShardingSphere JDBC 的 SQL 解析缓存由 SQLStatementParserEngine 管理，其缓存初始化逻辑在 SQLStatementParserEngineFactory 或 SQLStatementCache 相关类中。

关键类路径：org.apache.shardingsphere.infra.parser.sql.SQLStatementParserEngineorg.apache.shardingsphere.infra.parser.cache.SQLStatementCache（若存在）
代码定位：在项目依赖中找到 ShardingSphere JDBC 的源码（或反编译 Jar 包），搜索 CacheBuilder.newBuilder()，定位缓存创建逻辑，例如：ShardingSphere JDBC 对 SQL 解析缓存的配置，查找项目中 shardingsphere-jdbc 的配置文件，是否设置了 SQL 解析缓存的参数：

/**
 * SQL语句解析引擎，负责SQL语句的解析和缓存管理
 * 核心作用是将原始SQL字符串解析为结构化的SQLStatement对象，同时提供缓存机制提升性能
 */
public final class SQLStatementParserEngine {

    /**
     * SQL语句解析执行器，实际执行SQL解析的组件
     * 封装了不同数据库类型的SQL解析逻辑
     */
    private final SQLStatementParserExecutor sqlStatementParserExecutor;

    /**
     * SQL语句缓存，使用LoadingCache实现（通常是Guava的缓存实现）
     * 键为SQL字符串，值为解析后的SQLStatement对象
     * 具备自动加载和过期淘汰能力
     */
    private final LoadingCache<String, SQLStatement> sqlStatementCache;

    /**
     * 构造方法，初始化解析引擎
     *
     * @param databaseType 数据库类型（如MySQL、PostgreSQL等）
     * @param sqlCommentParseEnabled 是否解析SQL中的注释
     */
    public SQLStatementParserEngine(String databaseType, boolean sqlCommentParseEnabled) {
        // 初始化解析执行器，传入数据库类型和注释解析开关
        this.sqlStatementParserExecutor = new SQLStatementParserExecutor(databaseType, sqlCommentParseEnabled);

        // 构建SQL语句缓存
        // CacheOption参数说明：
        // 2000：缓存最大条目数（maximumSize）
        // 65535L：缓存过期时间（expireAfterWrite，单位根据实现可能为秒或毫秒）
        // 4：可能是并发级别（concurrencyLevel），允许同时写入缓存的线程数
        this.sqlStatementCache = SQLStatementCacheBuilder.build(
            new CacheOption(2000, 65535L, 4),
            databaseType,
            sqlCommentParseEnabled
        );
    }

    /**
     * 解析SQL语句的核心方法
     *
     * @param sql 原始SQL字符串
     * @param useCache 是否使用缓存：true-优先从缓存获取，未命中则解析并缓存；false-直接解析不使用缓存
     * @return 解析后的SQLStatement对象（包含SQL结构化信息，如表名、条件、排序等）
     */
    public SQLStatement parse(String sql, boolean useCache) {
        // 根据useCache参数决定是否使用缓存
        return useCache
            ? (SQLStatement)this.sqlStatementCache.getUnchecked(sql)  // 使用缓存：从缓存获取，无则自动加载
            : this.sqlStatementParserExecutor.parse(sql);  // 不使用缓存：直接调用执行器解析
    }
}

笔者项目中确实没有这个配置的，但默认已有大小，那为什么还会大内存，分析这个缓存存的内容有：

Key：原始 SQL 字符串（如"SELECT * FROM t_order WHERE id = ?"）
Value：解析后的SQLStatement对象（包含表、条件、排序等结构化信息，但不包含路由结果）

　　以下情况会导致缓存被写入：首次执行新 SQL、缓存淘汰 / 过期后再次执行 SQL 时自动写入。那么缓存sql的大小就决定了sharding里缓存的大小，所以maximumSize的大小要去进行分析，如何配置。

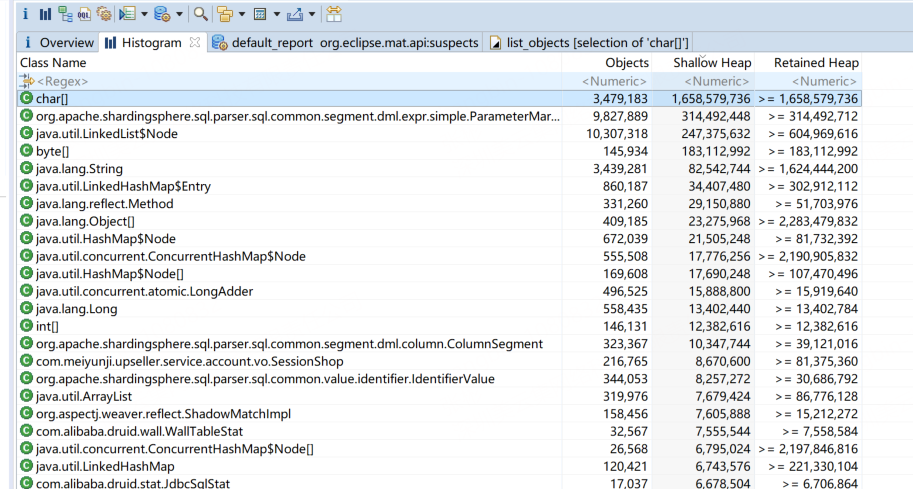

5、确认是否存在sql过大，通过直方图，看到char数据的深堆大小最大，并继续查看引用链

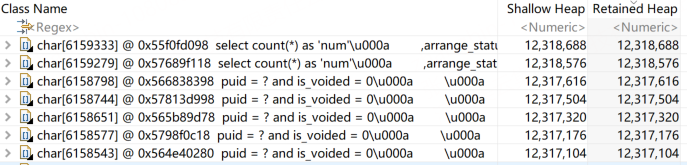

可以看到，大对象都是查询的sql，当sql过大时，会间接导致sharding缓存过大。

因此对

maximum-sized的大小设置，要根据业务SQL特征分析：平衡SQL多样性、缓存命中率和内存占用，避免盲目配置过大（导致内存浪费）或过小（缓存失效频繁）。

SQL 多样性低（如固定 SQL 模板，参数变化但 SQL 结构不变）	可适当增大，充分利用缓存	2000-5000
SQL 多样性高（如大量动态生成 SQL，结构频繁变化）	需减小，避免无效缓存占用内存	500-1000
高频 SQL 占比高（少数 SQL 执行次数占总流量 80% 以上）	保证覆盖高频 SQL 即可，无需过大	1000-3000
SQL 结构复杂（单条`SQLStatement`对象体积大）	适当减小，控制总内存占用	500-1500

通过 ShardingSphere 的缓存统计（需开启sql-parser.cache.statistics-enabled: true）和 JVM 监控，动态调整参数：

缓存命中率
- 计算公式：命中次数 / (命中次数 + 未命中次数)
- 合理阈值：建议≥70%。若低于 50%，说明缓存利用率低，需减小maximum-size
- 示例：1000 次查询中，800 次命中，则命中率 80%，配置合理
缓存实际条目数
- 若长期稳定在maximum-size的 80% 左右，说明配置适中
- 若长期远低于maximum-size（如仅使用 500 条但配置 2000），建议下调
- 若频繁达到maximum-size且淘汰频繁（可通过日志观察 LRU 淘汰次数），可适当上调
内存占用
- 通过 JVM 监控（如 JVisualVM）观察SQLStatement对象总内存
- 建议控制在 JVM 堆内存的 5%-10% 以内（如 4GB 堆内存中，缓存占用不超过 400MB）

初始配置：根据业务类型设置保守值（如 1000），并开启缓存统计

yaml
spring:
  shardingsphere:
    props:
      sql-parser.cache.maximum-size: 1000
      sql-parser.cache.statistics-enabled: true

运行观测：收集 3-7 天的生产数据，统计：
- 系统中不同 SQL 的总数量（去重后）
- 高频 SQL（执行次数前 20%）的数量
- 缓存命中率和内存占用
动态调整：
- 若高频 SQL 数量为 800，可将maximum-size设为 1000（留 20% 冗余）
- 若命中率低于 60% 且 SQL 多样性高，下调至 500
- 若内存占用过高（如单条SQLStatement达 10KB，1000 条即 10MB，可接受；若达 100KB，则需下调）

　最后：针对这个内存的优化，不仅仅是排查问题后的参数优化，从参数评估到SQL都进行了优化，SQL的优化是按照一定的规范，进行问题SQL的分类，并逐一进行修改优化。具体SQL的规范和优化案例，会单独发布一篇博文
