Redis数据结构

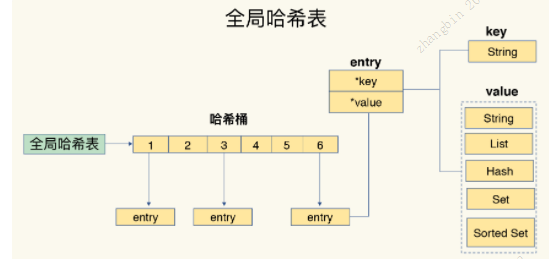

Redis数据存储原理：Redis使用全局哈希表来保存所有键值对，实现从键到值的快速访问。哈希桶中的值是指向具体值的指针。

全局哈希表提供了快速访问的能力，通过key快速找到哈希桶位置，从而访问相应的实际键值。实际复杂度是O(1)。

RedisObject：Redis数据类型很多，不同数据类型都有些相同的元数据记录(被引用的次数等)，采用了一个RedisObject来统计记录元数据。该结构体包含8字节的元数据和8字节指针，指针指向具体数据结构所在的内存地址。



String存储底层：

• 保存64位有符号整数时，String类型会将数据保存为8字节的Long类型整数
• 保存数据包含字符时，就会用SDS结构保存数据。SDS结构主要是int len(保持字符串长度)、int free(buf数组中未使用字节的数量)、char buf[](字节数组，保存字符串)三个变量

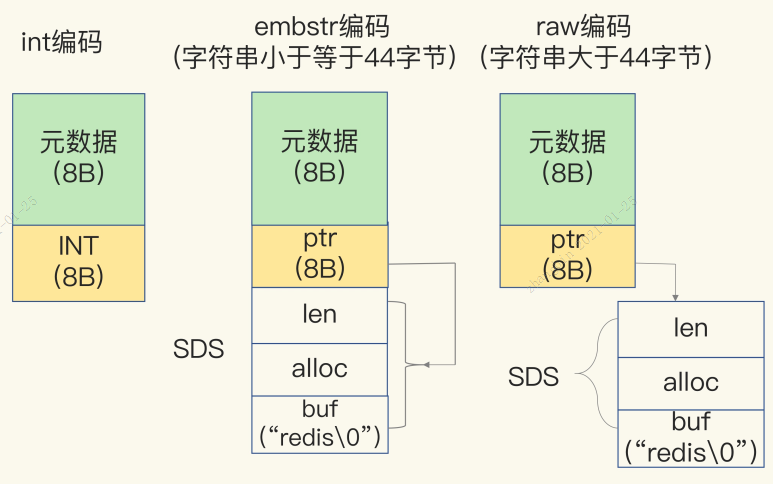

Long整数和SDS内存布局优化设计：

• int编码方式：保存Long类型，RedisObject中指针直接赋值为整数数据，这样不需要额外指针指向整数，节省指针空间开销。
• embstr编码方式：保存字符串数据时，当小于等于44字节，RedisObject的元数据、指针、SDS是一块连续内存，这样避免内存碎片。
• raw编码方式：当字符串大于44字节，SDS数据量开始变多，RedisObeject和SDS就会拆开，单独给SDS分配独立空间，并用指针指向SDS结构

String实际内存：

Redis有全局哈希表保存所有键值对，每一项都是dictEntry结构，这个结构中有三个指针分别指向key、value及下一个dictEntry，共24字节。但是在内存分配时，Redis使用的分配库jemalloc会根据申请的字节数N，找一个大于N，但是最接近N的2次幂的数作为空间大小，减少频繁分配次数。所以实际的dictEntry结构就占用了32字节。所以当存一个16字节的整数时，实际内存占用要8+8+16+32=64字节，这就是为什么有时候String类型内存占用比实际存储要大很多的原因

为何不用C的字符串实现而是用SDS？

• 长度获取的复杂度：len属性方便了获取SDS字符串的长度，时间复杂度为O(1)，而C中获取字符串长度是通过遍历计数的，时间复杂度为O(N)
• 缓冲区溢出：在C中使用函数进行字符串拼接，一旦没有分配足够的内存空间会造成缓冲区溢出。而SDS会先根据len检查内存空间是否满足，不满足会先扩展后操作，避免缓冲区溢出。
• C不记录字符串的长度，修改字符串需要先释放再申请内存。而SDS利用len和free属性实现了空间预分配和惰性空间释放两种策略。空间预分配：对字符串进行空间扩展时，扩展内存比实际需要的多，可以减少连续执行字符串增长操作所需要重新分配内存的次数。惰性空间释放：对字符串进行缩短操作，程序利用free将字节数量记录下来，等待后续使用，而不是立即内存重分配。
• C字符串以空字符作为结束标识，对于二进制文件内容包括空字符串，C无法正确存取，SDS以len属性长度来判断字符串是否结束，保证了二进制安全

hash底层存储：

可以使用ziplist和哈希表（redis的dict）。当hash对象同时满足下面两个条件时，哈希对象使用ziplist编码。

• hash-max-ziplist-entries：压缩列表保存时最大元素个数，默认512个。
• hash-max-ziplist-value：用压缩列表保存时单个元素最大长度，默认64字节

哈希表存在冲突和rehash的，这两个问题会带来操作阻塞，偶尔操作会变慢。Redis的全局哈希表处理冲突是采用链式哈希，冲突链上的元素只能通过指针逐一查找再操作，当冲突链过长，会导致查找元素耗时长，效率降低。因此Redis会对哈希表进行rehash操作。

dict：包含哈希表数据组（dictEntry数组）、大小、大小掩码（计算索引值）、已有节点的数量。

Rehash：rehash是为了增加现有的哈希桶数量，让更多的entry元素在更多桶之间分散保存，降低单个桶的元素量。默认有两个全局哈希表表1和表2，开始使用时默认使用表1，表2并未分配空间。让数据逐步增多开始执行rehash：给表2分配空间，是表1的两倍、将表1的数据重新映射并拷贝到表2、释放表1空间。过程中涉及大量数据拷贝，如果一次性迁移完表1数据，会造成Redis线程阻塞，所以Redis采用了渐进式rehash。

• 扩容：如果哈希表ht[0]中保存的key个数与哈希表大小的比例已经达到1:1，即保存的节点数已经大于哈希表大小且redis服务当前允许执行rehash，或者保存的节点数与哈希表大小的比例超过了安全阈值（默认值为5）。则将哈希表大小扩容为原来的两倍，设置字典的rehashindex为0，表示之后需要进行rehash操作。
• 缩容：字典使用容量不足总空间10%触发，也会设置rehashindex为0。

渐进式rehash：

• Redis的扩容和缩容不是一次性，集中式完成的。而是分多次、渐进式完成。当键值对数量非常大，一次性rehash会造成redis服务器一段时间内无法进行别的操操作。
• 执行定时任务或客户端的hset、hdel指令时，判断rehashindex来决定是否要rehash。触发后调用dictRehash函数，将旧hash元素添加到新hash中。操作完后，清空旧hash表，设置rehashindex为1.
• 渐进式rehash时，字典的删除查找更新等操作会在两个哈希表进行，第一个哈希表没有则去第二个找，新增操作一定是在新哈希表操作。

ziplist（压缩列表）：

• ziplist由ziplist和zipEntry组成。ziplist包含header(开始)、entry、end(结束)三个模块。zipEntry由prevlen（前面entry长度）、encoding$length(编码字段长度和实际value长度)、value(真正数据)组成。
• 每个key/value存储结果中key用一个zipEntry存储，value用一个ZipEntry存储
• 压缩列表定位第一个和最后一个是O(1)，查找其他元素就是O(n)。压缩列表分配的是一块连续内存，将所有元素紧挨着存储，数据结构本身没有实际复杂度的优势，但是节省空间且能避免一些内存碎片

ziplist优劣：

• ziplist可以节省内存，但是查询指定元素需要遍历，所以获取到内存性能时，查询性能会下降很多。
• 尽量存储int数据，内存占用小，每个元素都存储了上一个元素的长度，所以修改其中一个元素超过一定大小时，会引发多个元素的重新排列位置，分配内存，引发性能问题。
• 在用Hash或Sorted Set存储时，虽然节省了内存，但是设置过期困难，无法控制每个元素的过期，只能控制整个key。
• 选用hash或Sorted Set存储时，类似于将Redis当成数据库，需要保证Redis可靠性（数据备份、主从），防止实例宕机导致数据丢失。采用String存储时，设置maxmemory和淘汰策略，控制整个实例内存上限。同时要保证数据库和缓存的一致性

list底层存储：list底层采用ziplist或linkedlist两种结构存储，首先以ziplist存储，不满足条件时转换为linkedlist。当列表对象保存字符串元素长度小于64字节且对象保存元素数量小于512时，使用ziplist。

链表：链表包含：头结点、尾节点、链表所包含节点数量、节点值复制函数(复制链表节点所保存的值)、释放函数(释放链表节点所保存的值)、对比函数(对比链表节点所保存的值和另一个输入值是否相等)。每个链表节点由listNode结构组成，包含前置节点、后置节点、节点值。多个listNode通过两个指针组成双端链表。

Set（集合）：内部键值对是无序且唯一的，由intset(整数集合)或hash(普通哈希表)组成。在对象保存元素都是整数值且对象保存元素数量不超过512个时，采用intset存储，否则使用hashtable

• intset包含：编码方式、数组包含元素数量、实际存储用的数组。存储数据有序， 查找数据采用二分查找实现。
• hash存储时，元素value作为了key，而实际value存的是NULL。

sorted set（zset）：底层存储包括ziplist或skiplist。当保存元素数量小于128个且元素长度小于64字节使用ziplist，其他时候使用skiplist。使用ziplist时，每个集合元素使用两个相邻的zipEntry保存，第一个节点保存元素，第二个节点元素的分值。且必须按score排序，所以插入元素会先根据score找到对应位置，然后插入member和score，插入性能比hash低。使用skiplist时，使用skiplist按序保存元素及分值，使用dict保存元素和分值的映射关系

skiplist(跳表)原理：

有序数据结构，通过在每个节点中维持多个指向其他节点的指针，从而达到快速访问节点的目的。支持平均O(logN)，最坏O(N)复杂度的节点查找，还可以通过顺序性操作来批量处理节点

跳表由zskiplistNode和zskiplist两个结构定义。zskiplistNode表示跳跃表节点，zskiplist保存跳表节点信息

zskiplist节点信息包含：指向跳表的表头/表尾节点、目前跳表内层数最大的节点层数(表头节点层数不在内)、跳表长度(除表头节点外，目前包含节点数量)

zskiplistNode包含：

• 层（标记节点的各个层，每个层都有两个属性。前进指针：用于访问位于表尾方向的其他节点。跨度：记录前进指针指向节点和当前节点的距离。程序从表头向表尾遍历，访问会沿着层的前进指针进行）
• 后退指针：节点的前一个节点。后退指针在程序从表尾向表头遍历时使用。
• 分值：各个节点中的分值，节点按各自：节点中用BW字样标记节点的后腿指针，指向位于当前所保存的分值从小到大排列
• 成员对象：各个节点所保存的成员对象。

特点：

• 跳表的最底层拥有所有的元素
• 跳表每一层都是一个链表，除了最底层是原始链表，层次逐渐往上可分别划分为一级索引层、二级索引层
• 跳表插入元素时，会先随机生成出一个层次数字。然后元素会插入到这个层次的所有底层，直到原始链表层
• 如果一个元素存在与某个索引层，那么这个元素也会存在于低于它的所有索引下层，如元素在第99索引层，那么由上到下从99索引层直到原始链表层都会存在该元素

• 空间换时间，跳表查找变快了，但是要存储许多索引层，故空间开销变大了
• 每个新节点插入，都会调用随机算法分配一个合理的层数：每层晋升的概率是50%，即1层是50%，2层是25%，3层是12.5%，层层降低50%。默认允许的最大层数为32，可容纳2^64个元素。
• 查找节点时，从高索引层往低索引层查找。要查找的目标元素在该层的某两个相邻元素之间，就会往下跳到下层的同一个位置，继续从同一位置向链表尾方向遍历查询、
