vcap 是芯片内部稳压滤波输出脚，给电源滤波的。可以考虑将这个脚接一个0603的封装到地，使用f103，这个脚接一个0Ω电阻，使用f4,这个脚接2.2uf电容。

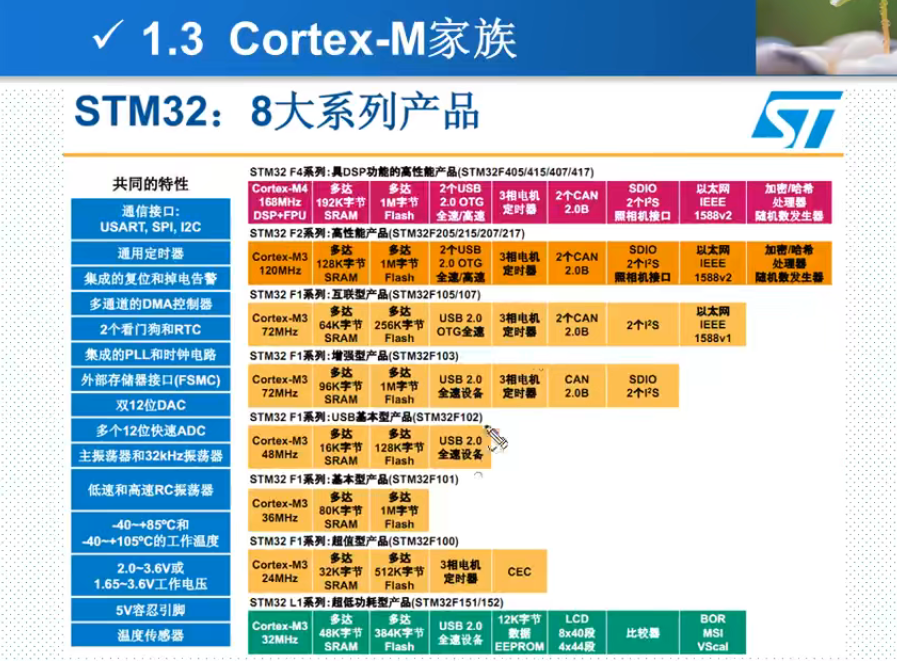

 stm32f4                                                                                                    stm32f1

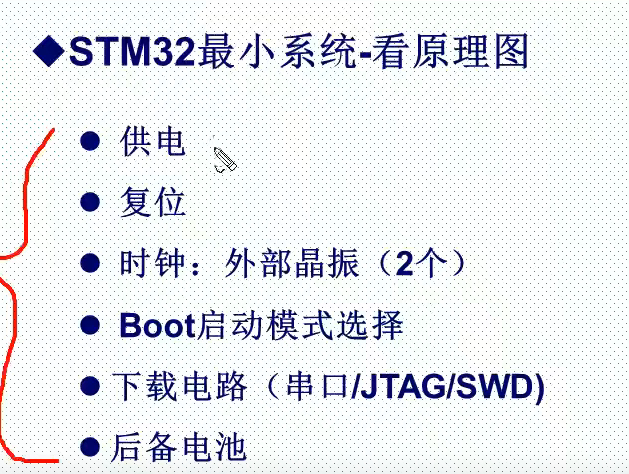

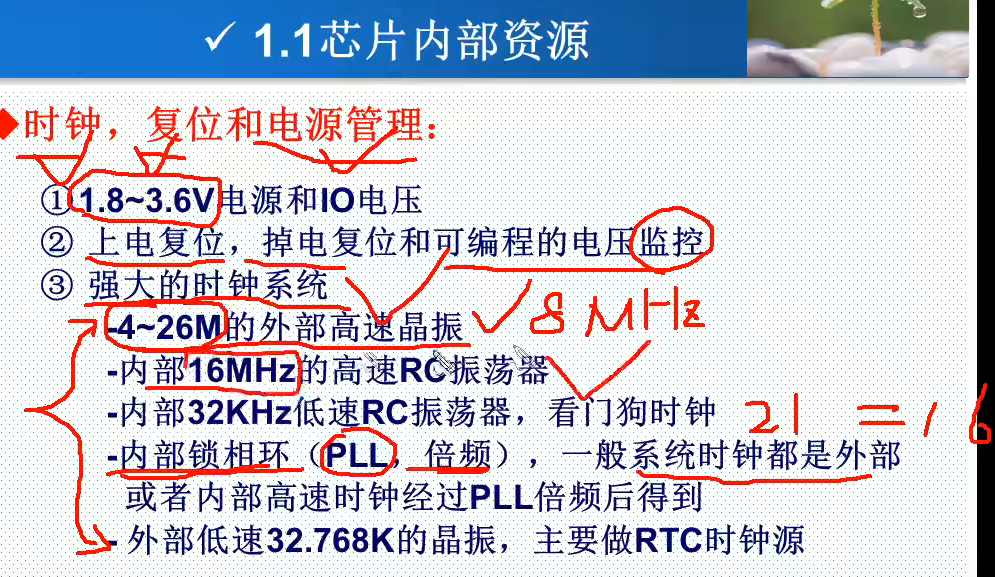

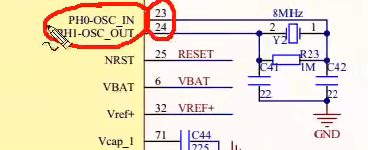

外部时钟

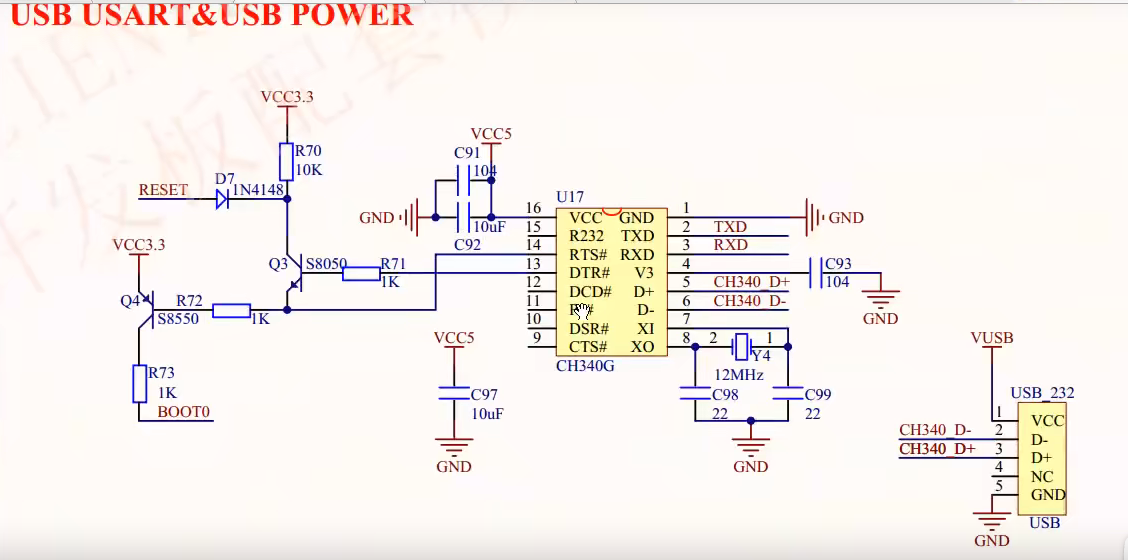

串口下载







 后备电池

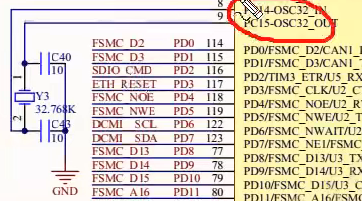

用到letc时

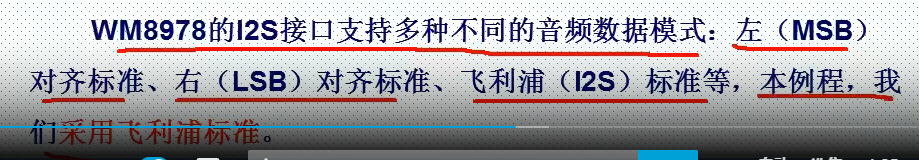

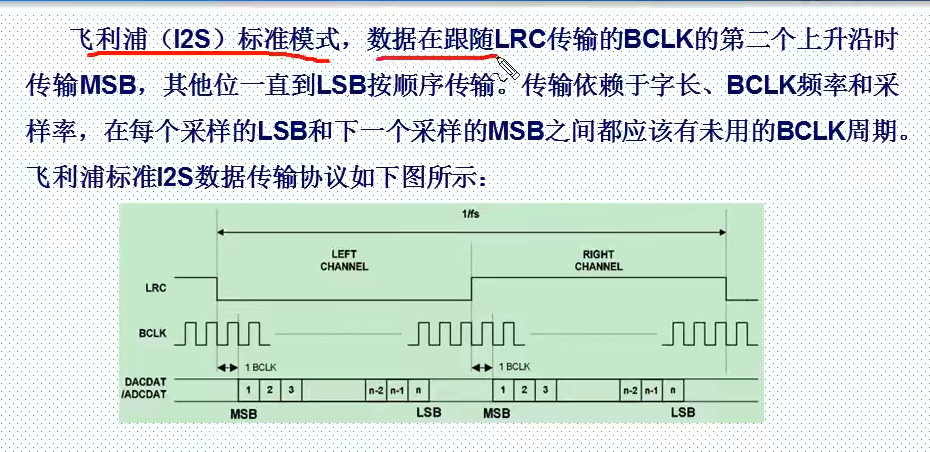

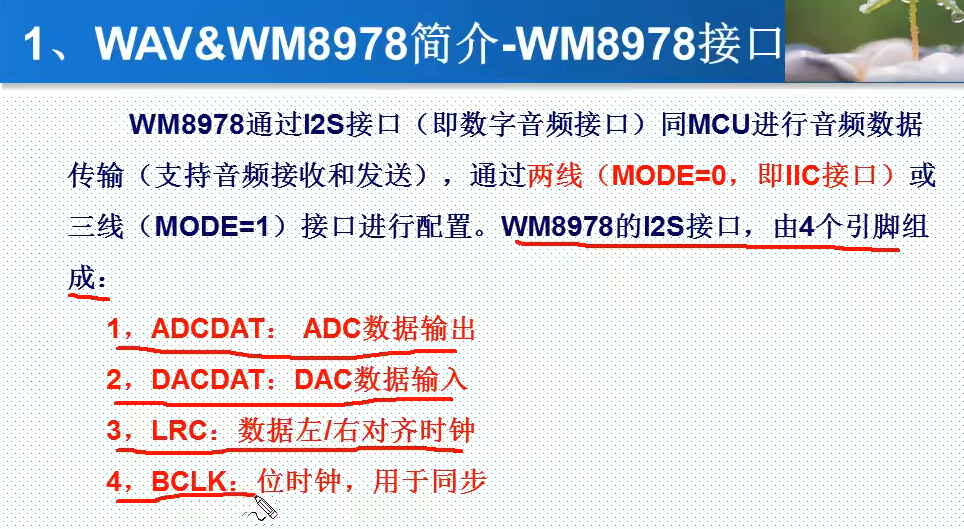

设置wm8978的各个寄存器就可以实现各种功能

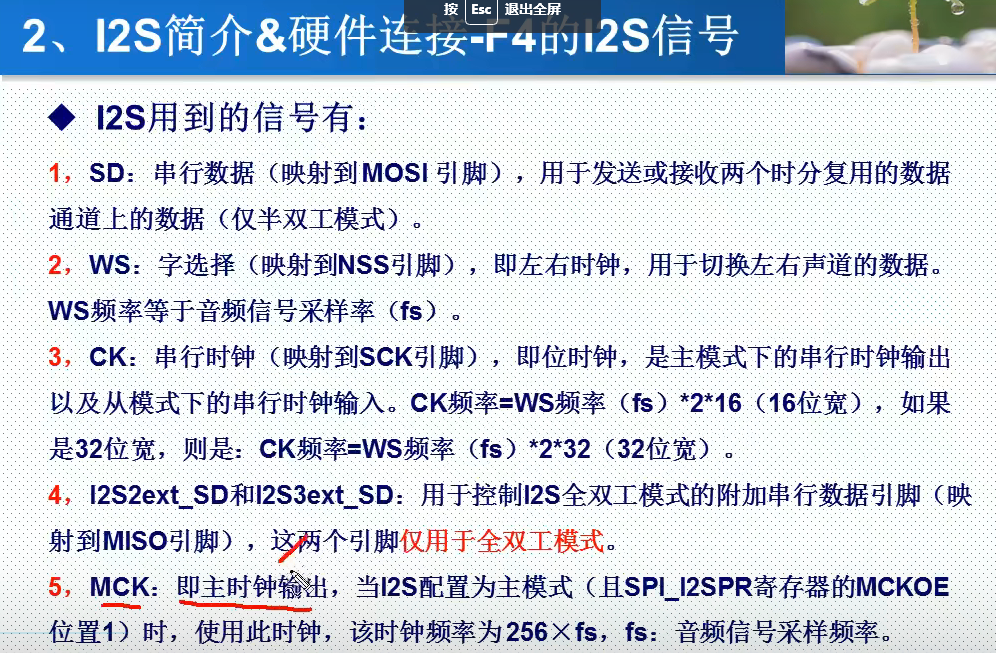

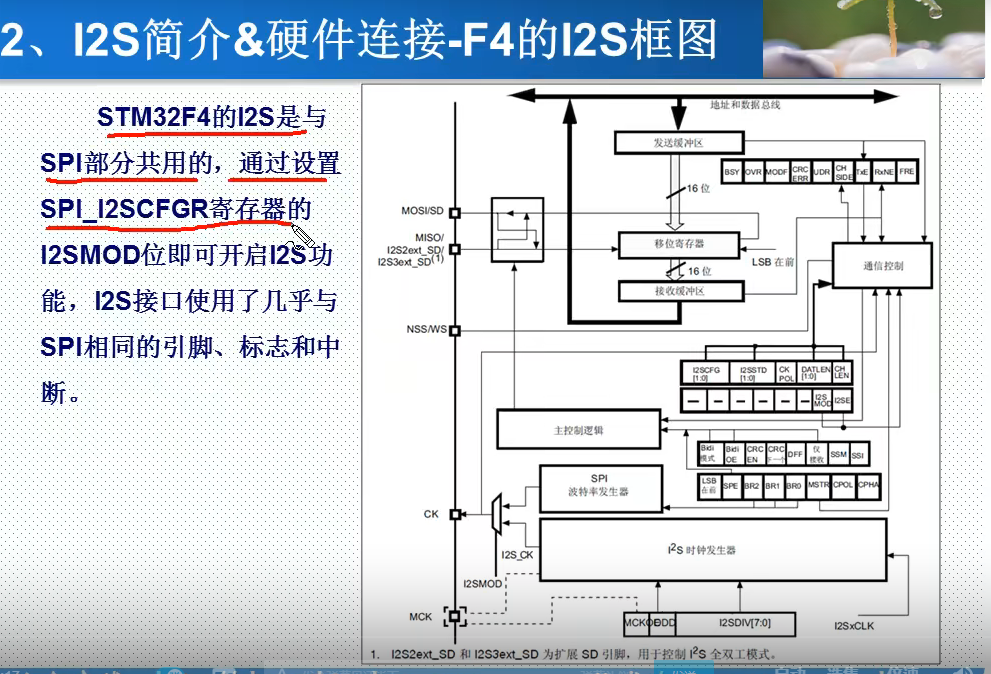

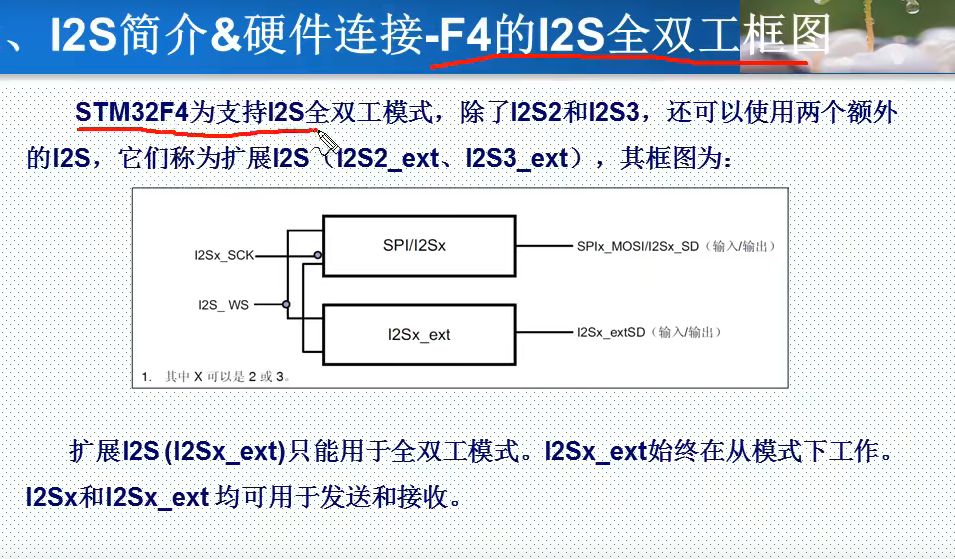

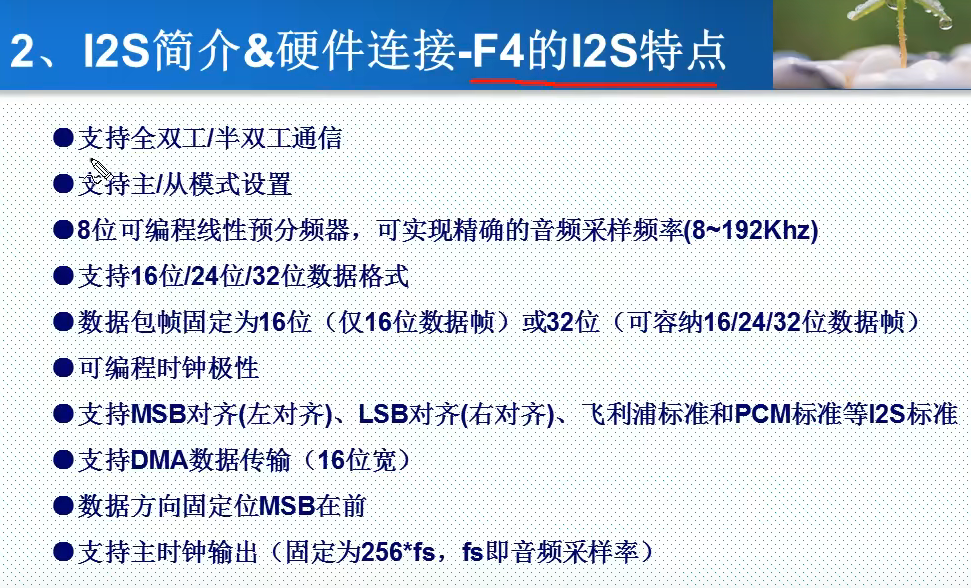

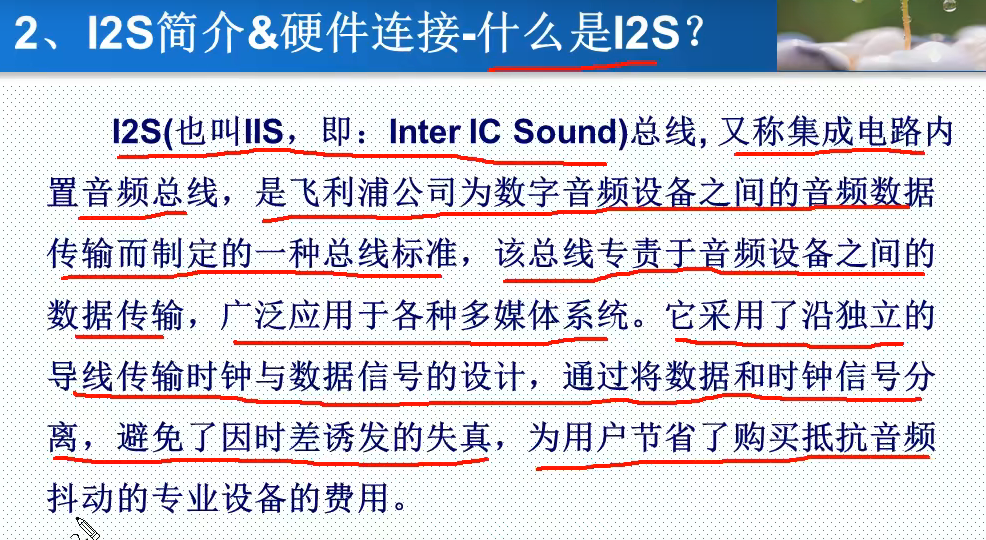

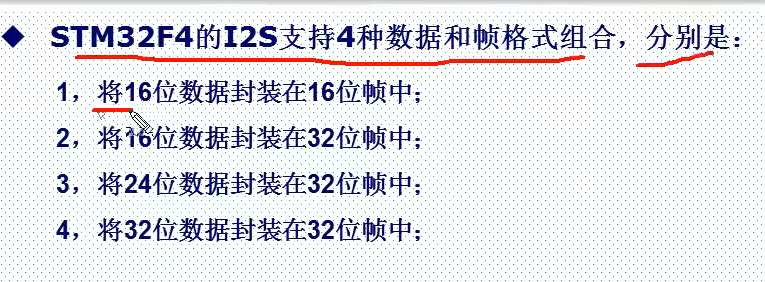

i2smod位 为1 即时i2s功能
