Windows下编译运行SpinalHDL

1 About SpinalHDL

SpinalHDL是一个基于Scala语言编写HDL语法库，使能开发者基于Scala语言完成硬件电路的描述，然后自动生成Verilog或者VHDL，提升RTL开发效率，详细内容可参考知乎上的SpinalHDL专题帖，本文主要是记录一下Windows下如何构建一个SpinalHDL的开发环境。

2 安装Scala和SBT

SpinalHDL是基于Scala语言开发，因此首先要安装Scala语言包和编译环境，从Scala官网下载页下载安装包（注意安装包链接在页面的最下面），参考Scala安装帖子给的方法设置好环境变量。Scala语言使用SBT编译，Scala下载页面给出了SBT下载链接，也可以直接到SBT下载页面下载安装包，SBT安装完成后，将STB的bin目录（如：D:\app\sbt-1.4.5\bin）加入PATH环境变量。

3 下载SpinalHDL代码

从github分别下载SpinalHDL和SpinalTemplateSbt,其中SpinalTemplateSbt是基于SpinalHDL的一个基于SBT的样例工程。

3.1 编译&运行SpinalHDL

先在SpinalHDL目录下输入sbt命令编译SpinalHDL，编译完成后进入SpinalTemplateSbt目录，运行以下命令可以测试SpinalHDL生成Verilog、VHDL以及运行仿真的功能。

//If you want to generate the Verilog of your design
sbt "runMain mylib.MyTopLevelVerilog"

//If you want to generate the VHDL of your design
sbt "runMain mylib.MyTopLevelVhdl"

//If you want to run the scala written testbench
sbt "runMain mylib.MyTopLevelSim"

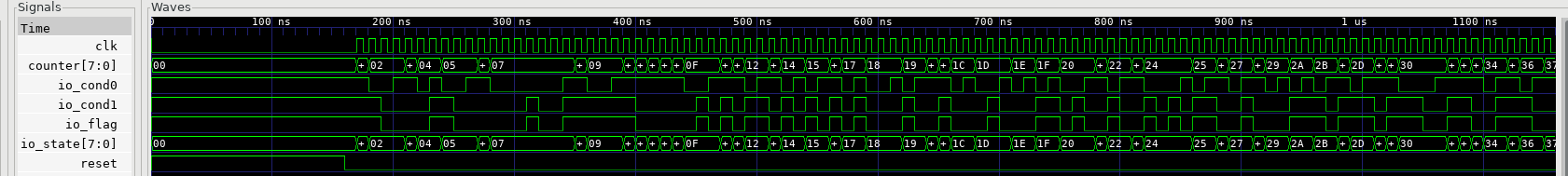

运行第一条命后，生成MyTopLevel.v文件，运行第三条命令在Windows下没有运行成功，在Linux下运行后可以顺利完成仿真，输出仿真波形。

4 致谢

本文参考了以下内容：
https://zhuanlan.zhihu.com/p/89249985
https://www.runoob.com/scala/scala-install.html

对原作者表示感谢。
